Für Irrtümer und Druckfehler übernehmen wir keine Haftung. Änderungen vorbehalten.

We accept no liability for printing errors and mistakes. Subject to change.

Nous déclinons toute responsabilité en cas d’erreurs, de fautes d’impression. Sous réserve de modications.

Voor fouten en drukfouten aanvaarden wij geen aansprake lijkheid. Onderhevig aan verandering.

D Der Gepäckträger ist nicht für die Montage eines Kindersitzes zuge-

lassen!

ENThe carrier is not allowed for mounting a child seat!

FLe porte-bagages n’est pas homologué pour supporter un siège

enfant !

NLGebruik de bagagedrager niet voor de bevestiging van een kinderzitje!

N

o

c

h

i

l

d

s

e

a

t

a

l

l

o

w

e

d

!

1

DO-IT-YOURSELF-OPTION:

DDie Strebe kann durch Biegen angepasst werden.

ENThe round stay can be adapted by means of bending.

FLe tube support s’ajuste en le courbant au besoin.

NLDe beugel kan worden aangepast door buigende.

max. 45°

min. 20 mm

Zubehör (nicht im Lieferumfang enthalten)

Accessories (not included)

Accessoires (non compris dans la livraison)

Accessoires (niet inbegrepen)



ART. 71614 Ø 14 mm | 0.55"

ART. 71616 Ø 16 mm | 0.63"

ART. 71618 Ø 18 – 19 mm | 0.71 – 0.75"

ART. 71621 Ø 21 – 22 mm | 0.83 – 0.87"

ART. 71624 Ø 24 – 25 mm | 0.94 – 0.98"

D HinweisBitte schützen Sie den Träger an allen

Kontaktpunkten vor Abrieb durch Taschenbefes-

tigungen unbedingt mit der Schutzfolie oder dem

Abriebschutz.

EN Note Please protect the carrier against abrasion at

all contact points of bag xings with our protection

foil or the abrasion protection.

F Remarque :Veuillez absolument utiliser notre

lm ou nos petits tubes de protection pour éviter

d’abîmer le porte-bagages au niveau des points de

xation des sacoches.

NL Aanwijzing: Bescherm tegen slijtage de contact-

punten van etstassen op de drager met onze

Schutzfolienset of bescherming tegen afschuring,

aub.

Art. 79005

Art. 79006

[4][5]

[1]

min. 10 mm | 0.39"

Art. 70024

DFußverlängerung für Hinterradträger

ENExtension part for rear carriers

FPièce dʼextension pour porte-bagages arrière

NLVerlengstuk voor achterdragers

Art. 18022

D3-fach-Spanngurt, verstellbar

EN3 part xture straps, adjustable

F Tendeur 3 brins, ajustable

NL3-Voudige spangordel, verstelbaar

Fahrradrahmen / -gabel | Bicycle frame / -fork

Cadre / fourche de vélo | Fietsframe / -vork

Mit Sicherungsmutter | With locknut |

Avec écrou autobloquant | Met zelfborgende moertje

Gewindeüberstand (b) muss mindestens 2 mm betragen.

Nach jeder Demontage neue Sicherungsmutter verwenden.

Thread must extend at least 2 mm | 0.08" beyond nut/thread

in frame (b). A new locking nut must be used after each

disassembly.

Une fois vissé, le let doit dépasser d’au moins 2 mm (b).

Après chaque démontage, remonter avec des écrous de

blocage neufs.

Schroefdraad (b) moet minstens 2 mm te zien zijn.

Na elke demontage een nieuwe borgmoer gebruiken.

Einschraubtiefe für Gewinde in Fahrradrahmen/-gabel |

Screwing depth for threaded eyelets in frame/-fork |

Profondeur de vissage pour trous taraudés/œillets





- Stahlrahmen/-gabel | Steel frame/-fork |

Cadre/fourche en acier | Stalen frame/-vork:

M5: a = min. 5,0 mm | 0.19"; M6: a = min. 6,0 mm | 0.23"

- Aluminiumrahmen/-gabel | Aluminum frame/-fork |

Cadre/fourche en aluminium | Aluminium frame/-vork:

M5: a = min. 8,0 mm | 0.31"; M6: a = min. 10,0 mm | 0.39"

Hinweis: Gewindeüberstand (b) darf maximal 5 mm betragen und mit keinem Bauteil

des Fahrrades (Laufrad, Kette, Lenkung usw.) kollidieren.

Note: Thread may extend max. 5 mm | 0.2" beyond nut/thread in frame (b) and

must not collide with any component of the bicycle (wheel, chain, steering).

Remarque : Le let ne doit pas dépasser de plus de 5 mm. La partie du let dépassant

ne doit toucher aucune pièce du vélo (roue, chaîne, direction, etc.).

Aanwijzing: Schroefdraad (b) mag maximaal 5 mm uitsteken. Overtollig schroefdraad

mag niet tegen andere onderdelen van de ets botsen (wiel, ketting, stuurinrichting, enz.).

Gepäckträger | Carrier

Porte-bagages | Bagagedrager

Art. 71500

DSchnellspanner-Adapter für Hinterradträger

ENAdapter set for QR-axle-mounting

F Adapteur à blocages rapide pour

porte-bagages arrière

NLSnelspanner-adapter voor achterdrager

90°

OPTIMAL

DWaagerechte Montage der Ladeäche.

ENMounting of rack: horizontal cargo area.

FLa surface du porte-bagages doit être xée

horizontalement.

NLHorizontale montage van de ladeplatform.

www.tubus.com

Bei Fragen zu Ihrem Fahrrad und der Montierbarkeit eines Gepäckträgers

kontaktieren Sie bitte Ihren Fahrradhändler. If you have any questions |

about your bicycle and its compatibility with a bicycle carrier, please

contact your bicycle dealer. Si vous avez des questions sur votre vélo ou |

sur la compatibilité de votre porte-bagages avec votre vélo, contactez votre

revendeur |

bagagedrager kunt U zich wenden tot Uw rijwielhandelaar.

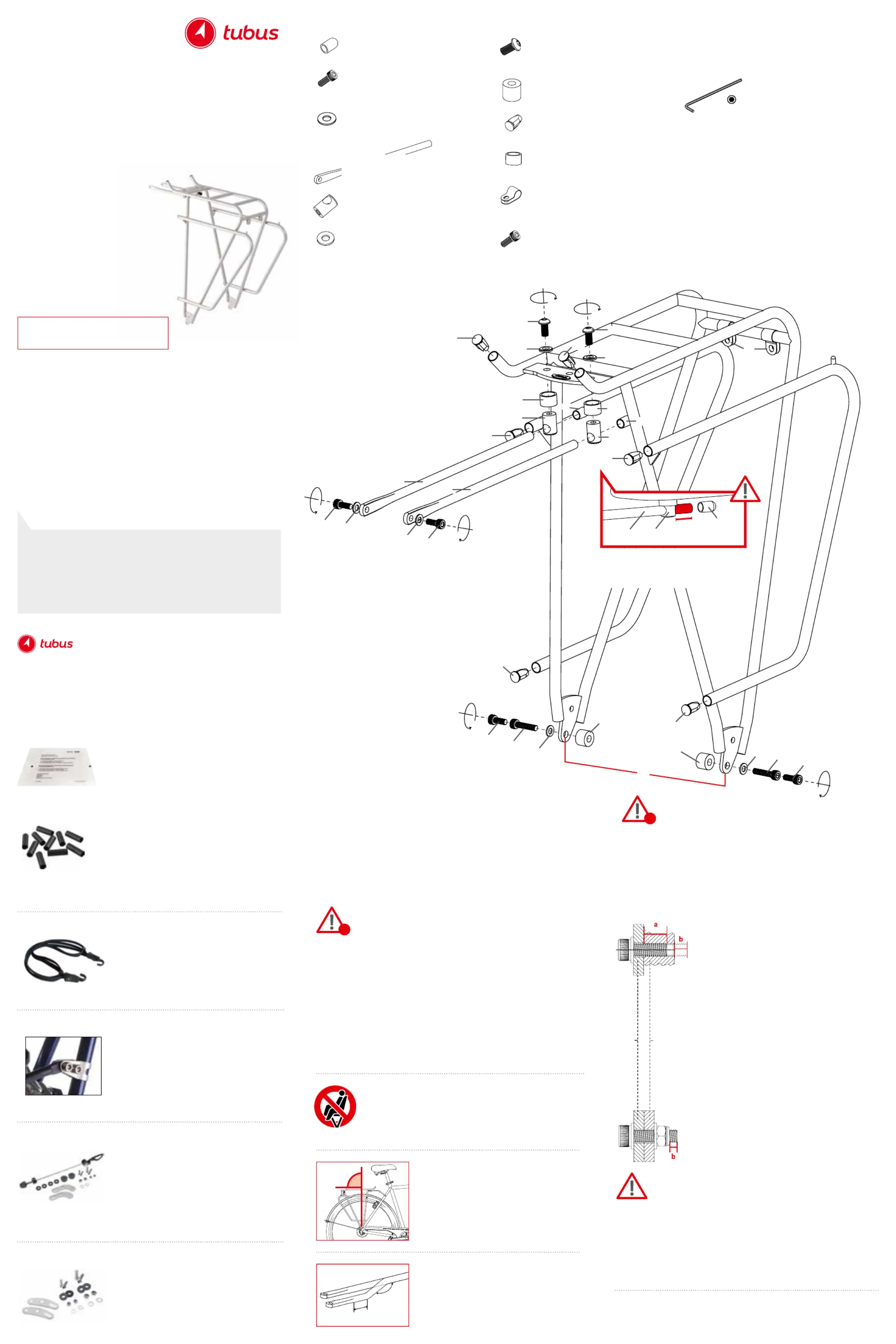

LIVIANO (titan | titanium | titan | titaan)

Art. 350000-001 (26"|28")

Montageanleitung | Assembly instructions |

Instructions de montage | Installatie instructies

LIVIANO

Lieferumfang | Included parts | Contenu de la livraison | Leveringomvang

4 mm + 5 mm

Innensechskant | Allen wrench |

Clé mâle à six pans | Binnenzeskant

[5]

2 × | ART. 30219 | M6 × 18 mm

[4]

2 × | ART. 32403 | 240 mm |

titan | titanium | titan | titaan

[3]

4 × | ART. 40150 | M5 | 5,3 × 10 mm |

ISO 7090-140 HV-A2

[2]

4 × | ART. 41512 | M5 × 12 mm |

ISO 4762-A2-70

[13]

2 × | ART. 41522 | M5 × 22 mm | ISO 4762-A2-70

[1]

2 × | ART. 71008 | 8 mm

[10]

[9]

[a] = 150 – 180 mm | 5.9 – 7.1"

Erlaubter Fußabstand (Innenmaß)

Admissible feet spacing (inside dimensions)

écartement des pieds (dimension intérieure)

afstand van de voeten (binnenmaat)

*mit Distanzscheibe [9]

with spacer disc [9]

avec rondelles d’écartement [9]

met afstandsring [9]

[7]

[7]

[6]

[6]

[2]

[2]

[13*]

[3]

[2]

[3]

[3]

[1]

[5]

[10]

[10]

[9]

[10]

[4]

[1]

[a]

4,3 Nm | 3.2 ft·lb

4,3 Nm | 3.2 ft·lb

4,3 Nm | 3.2 ft·lb

4,3 Nm | 3.2 ft·lb

[3]

[2]

[12]

[6]

2 × | ART. 40162 | M6 | 6,4 × 12 mm |

ISO 7090-140 HV-A2

[9]

2 × | ART. 40405 | 14 × 6,1 mm

[7]

2 × | ART. 45612 | M6 × 12 mm |

ISO 7380-A2-70

[10]

6 × | ART. 72107 | 10 × 0,7 mm

[11]

2 × | ART. 33305 | 15 × 12 × 9,5 mm (D × d × L)

[12]

2 × | ART. 10310 | für Rücklichtmontage, 10-mm-Rohr |

for rear light mounting, 10 mm tube

[11]

[5]

[11]

[4]

[10]

[10]

D Falls der hintere Fahrradrahmen größer oder kleiner sein sollte als

der erlaubte Fußabstand [a] (Innenmaß) Ihres tubus-Gepäck trägers,

darf der Gepäckträger nicht montiert werden. Bitte beachten Sie

den in der Zeichnung angegebenen Fußabstand.

ENIn case the rear bicycle frame is larger or smaller than the ad-

missible feet spacing [a] (internal dimension) of your tubus carrier,

the carrier must not be mounted. Please note the dimensions

indicated in the drawing.

F S’il s’avère que la partie arrière du cadre de vélo est plus large ou

moins large que l’écartement autorisé des pieds de votre porte-ba-

gages [a] tubus, le montage du porte-bagages n’est pas permis.

Veuillez tenir compte de l’écartement des pieds indiqué sur le

schéma.

NL Indien de montage-afstand aan het etsframe breder of smaller is

als de afstand tussen de voetjes [a] van uw tubus-drager, mag de

drager niet gemonteerd worden. Let op de installatie breedte

zoals aangegeven in de tekening.

1

D Beachten Sie bitte unbedingt folgende Hinweise, um Ihre Garantie-

ansprüche nicht zu gefährden.

EN Please note the following instructions in order to maintain your

guarantee.

F Veuillez impérativement observer les indications suivantes pour ne

pas compromettre votre garantie.

NL Let op de volgende instructies om uw garantie-aanspraak niet in

gevaar te brengen.

Sicherheitshinweise für Schraubverbindungen | Safety information

on screw connections | Consignes de sécurité pour assemblages vissés |

Veiligheidinstructies voor schroefverbindingen:

tubus carrier systems GmbH

Virnkamp 24 | 48157 Münster | | GERMANYwww.tubus.com

Zur Montage benötigtes Werkzeug (nicht im Lieferumfang

enthalten) | Needed tools for assembly (not included) |

Outils nécessaires à l’assemblage (non compris dans la

livraison) | Voor de montage noodzakelijk gereedschap

(niet inbegrepen)

Strebe vollständig durchschieben

Push through stay completely

Enfoncer complètement la tige

Stang compleet doorduwen

[13*]

6 Nm | 4.43 ft·lb
