ASSEMBLY AND INSTALLATION
INSTRUCTIONS
TO AVOID RISK OF ELECTRICAL SHOCK, BE SURE TO SHUT OFF
POWER BEFORE INSTALLING OR SERVICING THIS FIXTURE.
NOTE: 1. Before installing, consult local electrical codes for wiring and grounding requirements.
2. Read and save this instructions.
H0277
WARNING:
TO AVOID RISK OF ELECTRICAL SHOCK, BE SURE TO SHUT OFF
POWER WHILE INSTALLING OR SERVICING THIS FIXTURE.
Hardware Package (included):
Turn off the power at fuse or circuit box
Installation Steps
1
. Unscrew the bolt nuts (D), take out the mounting plate
unit (A) and then attach to the outlex box by using two
mounting screws (B).
2. Adjust the wire length, align it with the hole, and secure
the fixture with Bolt Nut-2.
3. Use Bolt Nut-1 to secure the K/D bend to the junction box
4. Attach the tube to the fixture.
5. Rod Connections:
a. Thread the fixture wire through the lower rod,
then secure the lower rod onto fixture using the
threaded pipe.
b. Thread the fixture wire through the middle rod
and then secure the middle rod onto the lower
rod using the threaded pipe.
c. Thread the fixture wire through the upper rod, then
secure the upper rod onto the middle rod using the
threaded pipe.
Note: Length adjustable from 20-1/4" to 80". Use
fewer rods if shorter length is desired.
6. Thread the fixture wire through the canopy kit (E),
then secure the rod assembly to the set threaded
pipe of the canopy kit.

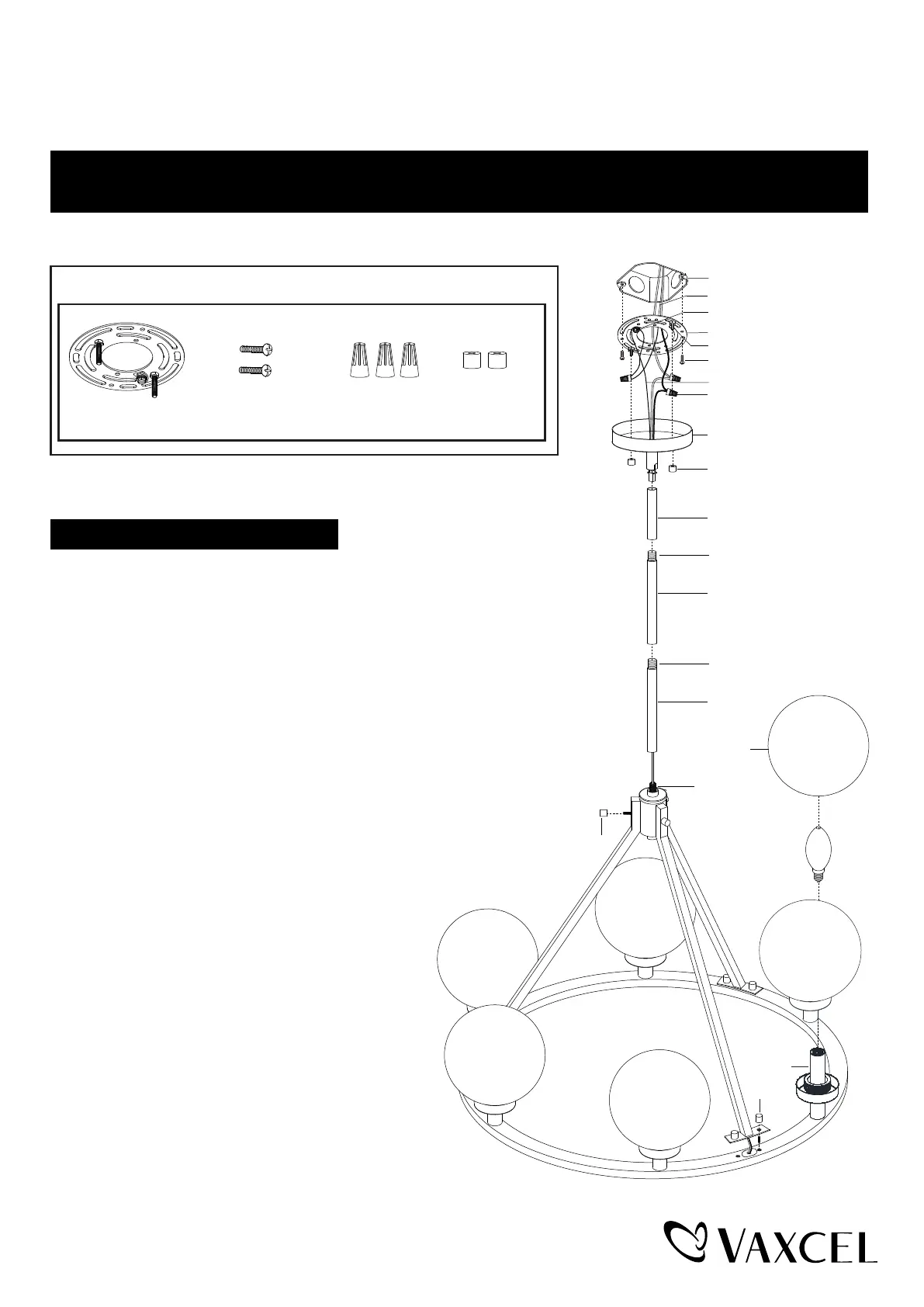

Wire Connector (C)Mounting Screw (B)
Mounting plate Unit (A)
Bolt Nut (D)
House Ground Wire
Fixture Ground Wire
Fixture Mounting Screw
Wire Connector (C)
Bolt Nut (D)
Mounting Plate Unit (A)
Green Ground Screw
Mounting Screw (B)
Outlet Box
Canopy Kit
Upper Rod
Threaded Pipe
Middle Rod
Threaded Pipe
Low Rod
Threaded Pipe
Bolt Nut-1
Max. 40W
Candelabra Bulb
(not included)
Glass Shade
Socket
Bolt Nut-2
Page 1 / 2
