ASSEMBLY AND INSTALLATION
INSTRUCTIONS
TO AVOID RISK OF ELECTRICAL SHOCK, BE SURE TO SHUT OFF
POWER BEFORE INSTALLING OR SERVICING THIS FIXTURE.
NOTE: 1. Before installing, consult local electrical codes for wiring and grounding requirements.
2. Read and save this instruction.
CF33012NS
WARNING:
TO AVOID RISK OF ELECTRICAL SHOCK, BE SURE TO SHUT OFF
POWER WHILE INSTALLING OR SERVICING THIS FIXTURE.

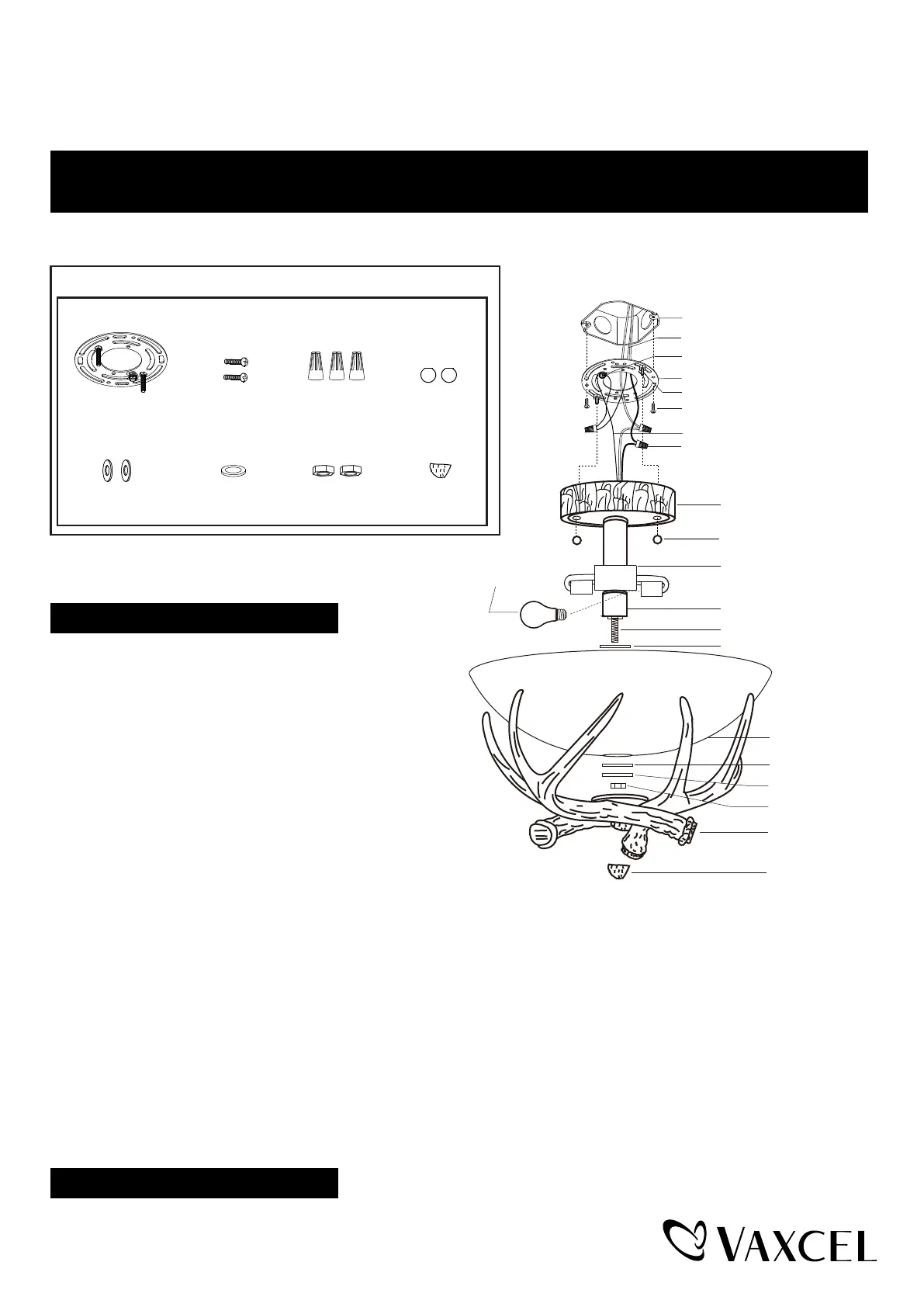

Hardware Package (included):
Turn off the power at fuse or circuit box
Turn on the power at fuse or circuit box
Installation Steps
1
. Attach the mounting plate unit (A) to the outlet box by
using two mounting screws (B).
2. Pull out the source wires from the outlet box.
Make wire connections using wire
connectors (C) as follows:
---Connect the hot wire (black insulation) from the
power source to the black wire from the fixture.
---Connect the neutral wire (white insulation)
from the power source to the white wire from the fixture.
---Attach the fixture ground wire (bare wire) to the mounting
plate unit (A) with the green ground screw, or connect to
the source ground wire if available.
Carefully put the wires back into the outlet box.
3. Attach the canopy to the mounting plate unit (A) by inserting the fixture mounting screws, then secure it with
two bolt nuts (D).
4. Install 2 x 60W max.medium base bulbs (not included). See relamping label at socket area or packaging for
maximum wattage allowed.
5. Attach the rubber pad
(E)
and glass shade upward to the box by inserting the threaded pipe, and then secure them
with a rubber pad
(E)
, metal pad (F) and hex nut
(G)
.
6. Attach the antler set upward to the glass shade carefully by inserting the threaded pipe, and then secure it with the
finial
(H)
.
Page 1 / 2
230419
Wire Connector (C)
Mounting Screw (B)Mounting Plate Unit (A)Bolt Nut (D)
Hex Nut (G)Metal Pad (F)Rubber Pad (E)Finial (H)
House Ground Wire
Fixture Ground Wire
Fixture Mounting Screw
Wire Connector (C)
Mounting Plate Unit (A)
Green Ground Screw
Mounting Screw (B)
Outlet Box
Glass Shade
Finial (H)
Threaded Pipe
Box
Rubber Pad (E)
Fixture
Antler Set
Hex Nut (G)
Metal Pad (F)
Rubber Pad (E)
Canopy
Bolt Nut (D)
Max. 60W Medium
Base Bulb (not included)
