ASSEMBLY AND INSTALLATION
INSTRUCTIONS
NOTES: 1. Before installing, consult local electrical codes for wiring and grounding requirements.
2. READ AND SAVE THIS INSTRUCTION.
P0363
WARNING:
TO AVOID RISK OF ELECTRICAL SHOCK, BE SURE TO SHUT OFF
POWER WHILE INSTALLING OR SERVICING THIS FIXTURE.
Turn off the power at fuse or circuit box.
Installation Steps
Hardware Package(inculded):
1. Attach the mounting strap unit (A) to the outlet box
using two mounting screws (B).
2. Choose the length of the chain (F) you need,
then weave the fixture wire and the fixture
ground wire through the chain (F) , collar (G)
and canopy (D).
3. Connect the chain (F) to the loop and the top
loop on mounting strap unit (A) with two quick
links (E).
4. Thread the fixture wire and fixture ground wire
through the top loop, threaded pipe of the
mounting strap unit (A).
5. Pull out the outlet wires and house ground wire from the outlet box. Make wire connections using
the wire connectors (C):
---The smooth wire (marked) from the fixture to the black wire from the power source.
---The ribbed wire (unmarked) from the fixture to the white wire from the power source.
---Attach the fixture ground wire to the mounting strap unit (A) with the green ground screw,
then connect it to the house ground wire with a wire connector (C).
Carefully put the wires back into the outlet box.
6. Attach the canopy (D) to the mounting strap unit (A) by inserting the top loop, then tighten the collar (G) to
secure it.
7. Install the bulb (not included). See relamping label at socket area or packaging for maximum wattage allowed.

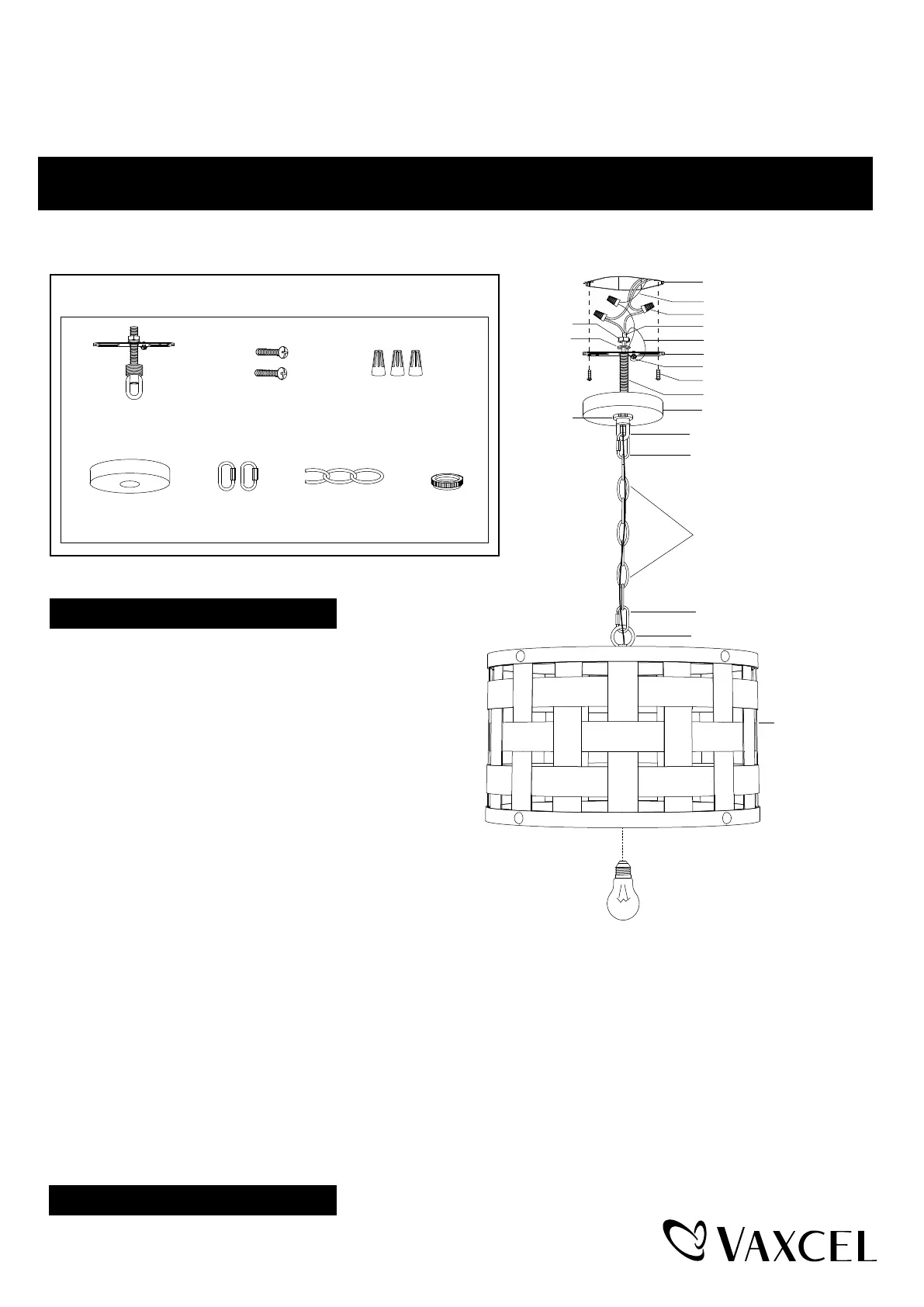

Mounting Strap Unit (A)Wire Connector (C)Mounting Screw (B)
Canopy (D)
Quick
Link (E)
Chain (F)
Collar (G)
Turn on the power at fuse or circuit box.
Quick Link
(E)
Quick Link
(E)
Loop
Fixture
Chain (F)
Canopy
(D)
Outlet Box
Housing Ground Wire
Wire Connector (C)
Fixture Wire
Fixture Ground Wire
Mounting Strap Unit (A)
Green Ground Screw
Mounting Screw (B)
Threaded Pipe
Hex Nut
Washer
Top Loop
Collar (G)
Max.60W Medium
Base bulb
(not included)
