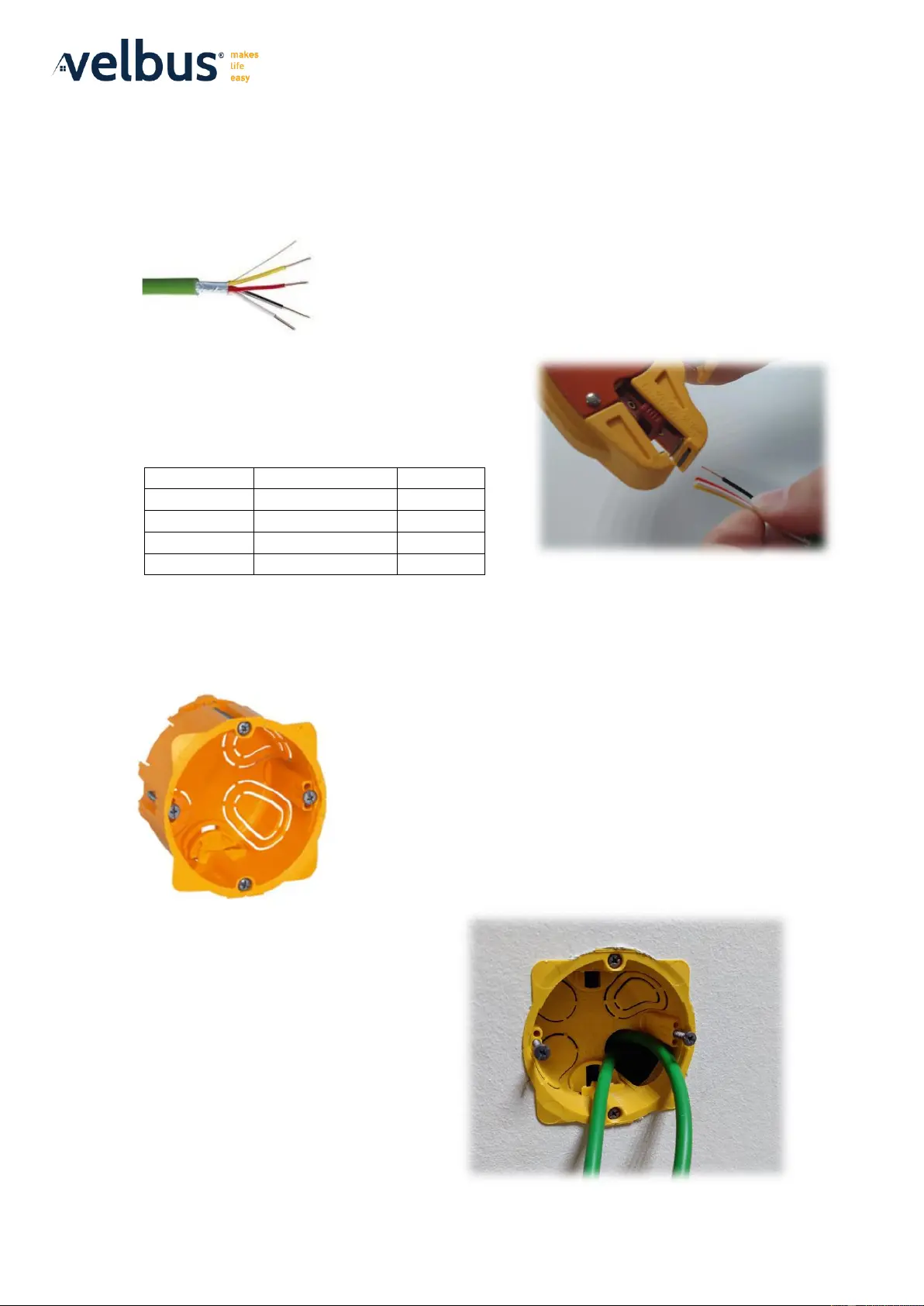

Installation Manual VMBEL-series
VMBGP-series
Nov 2023 Page 1 of 6
This installation manual guides you through the process of installing the Velbus VMBEL-series and
VMBGP-series glass control panels.
1.Preparing the bus cables
Velbus recommends a solid core EIB/KNX grade cable with 4x 0,8 mm
diameter. Do not use stranded wire cables or ethernet cables!
Make sure all 4 wires of the bus cable are stripped
8 mm long by using a wire stripping tool .
The Velbus bus cable colors are used in the
following order:
2.Installing the wallbox
Velbus recommends a wallbox with a depth of 50mm.
For example the BATIBOX LEGRAND Ref. 080051 EAN-nr.
3245060800512.
Mount the wallbox into the wall and bring the
EIB cable(s) to the front.
Color
Connection
Indicator
Red
Power 15V (± 3V)
+
Black
Power GND
-
Yellow
CANbus High
H
White
CANbus Low
L
