Quick start guideVMBSTART-x-10
Pagina van 15
Congratulations on your purchase of the Velbus Starter Kit!
This quick start guide will walk you through the installation step by step.
Need a more detailed manual? Scan the QR code to access the
product page and find additional support under the "Support" tab.
Step 1: Connecting the Components

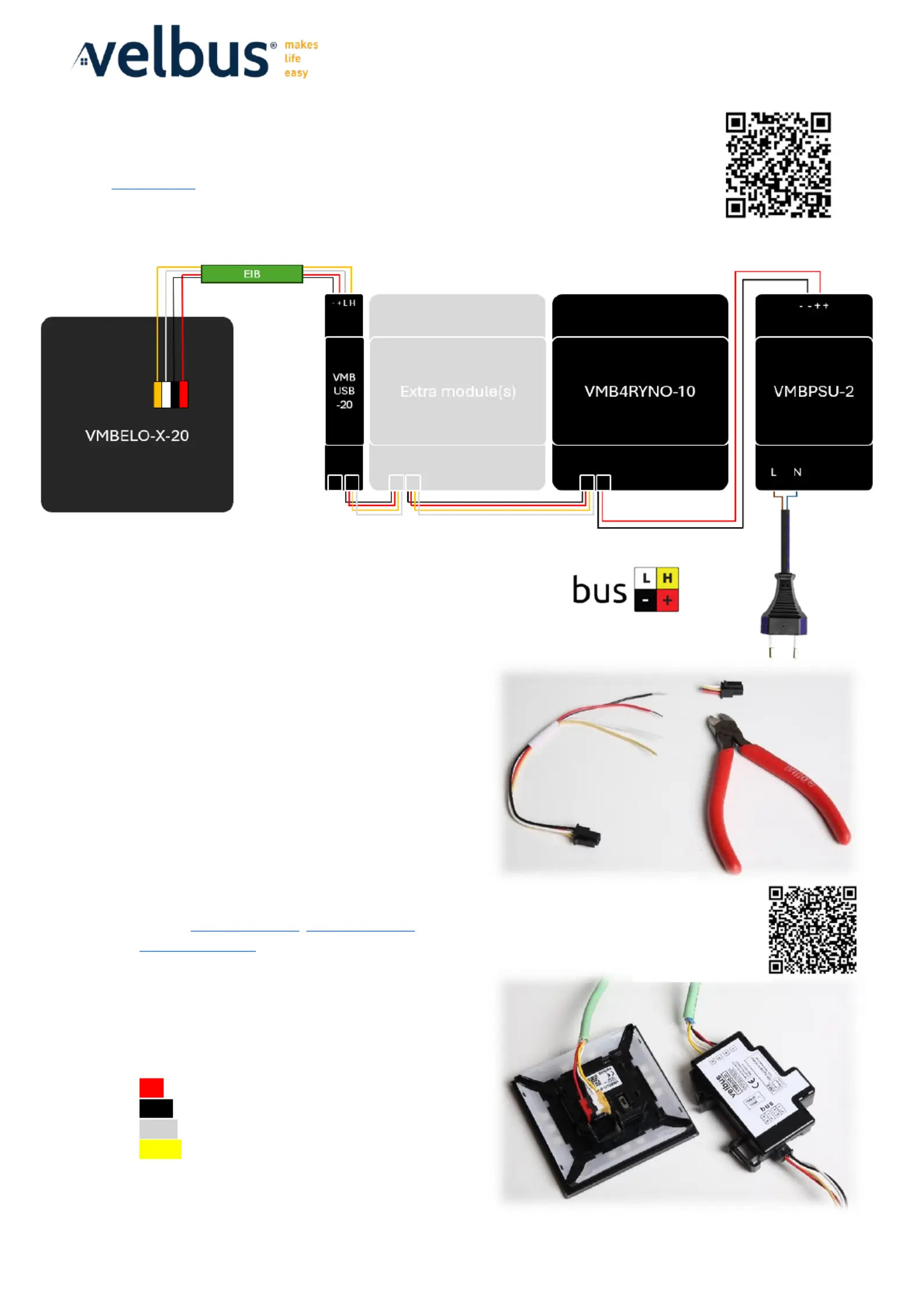

Connect the components of the set as shown on the connection diagram:
Important notes:
•You can add multiple Velbus DIN rail modules between
the VMBUSB and VMB4RYNO modules.
•Use the included Molex cable to connect the
VMB4RYNO module to the VMBPSU module. Cut off
one side of the Molex connector, strip the black (-)
and red (+) wires, and connect them to the VMBPSU.
•The Molex connections on the VMB4RYNO and
VMBUSB modules are internally connected. It does
not matter which port you use.
•Each DIN rail module comes with a Molex cable for
daisy-chaining the bus. Need additional (longer) cables?
See our and VMBCABLE20SET, VMBCABLE40SET
VMBCABLE150SET.
•Strip both ends of the EIB cable and connect them to
the connectors on the VMBELO and VMBUSB
modules. Follow the color coding of the bus
connections:
Red Voltage 15V (± 3V) +
BlackVoltage - 0V
White CANbus Low L
Yellow CANbus High H
Overview cable sets:
