SMART AUTOMATION BY-ME PLUS
Schaltgerät für Hausleittechnik mit vier Tasten und Phasenschnitt-Dimmer 240
V~ 50/60 Hz für Glühlampen 40-200 W , elektronischen Transformatoren 40-300
VA mit 240 V~, 20-150 VA mit 120 V~, Kompakt-Leuchtstofflampen 10-200 W
mit 240 V~, 5-100 W mit 120 V~, LED-Lampen 3-200 W mit 240 V~, 3-100 W
mit 120 V~, RGB-LED für Lokalisierung im Dunkeln mit Helligkeitsregelung, zur
Ergänzung mit austauschbaren 1- oder 2-Modul-Halbtasten lINEA, Eikon, Arkè
oder Plana – 2 Module.
Das Gerät regelt die Last direkt. Verwendung je nach gewählter Taste als doppelte oder ein-
zelne Taste; die Tasten können darüber hinaus unabhängig vom Betätigungsteil des Dimmers
konfiguriert und sowohl an der oberen als auch unteren Seite gedrückt werden. Für die Serien
lINEA, Eikon und Arkè weisen sowohl die im Katalog geführten als auch die personalisieren
Tastenabdeckungen mit personalisierbaren RGB-Farben hinterbeleuchtete Symbole auf.
WICHTIGER HINWEIS: Von einem Ausgang können nur gleiche Lampen gesteuert
werden. Alle gesteuerten Lasten müssen vom Hersteller als DIMMBAR angegeben
sein. Auf der Lampenverpackung die Art der kompatiblen Dimmung prüfen: LE (Leading
Edge) oder TE (Trailing Edge). Soweit diese Angabe fehlen sollte, funktioniert die Lampe
in beiden Modi, so dass der Installateur die Dimmerart wählen kann, die den besten
Betrieb der Lampe garantiert.
MERKMALE.
• Nennversorgungsspannung TP-BUS: 29 V
• Netz-Nennversorgungsspannung: 240 V~, 50 Hz/60 Hz
• Stromaufnahme vom TP-Bus: 15 mA
• Kombinierbare Tasten: doppelte oder 1 einzelne Taste
• Klemmen: L, Dimmer-Ausgang, TP-Bus
• Ausgang mit Überlast- und Überstromschutz
• Abstand Gerät und Last max. 100 m
• Betriebstemperatur -5 °C +45 °C (Innenbereich)
• Schutzart IP20
• Das Gerät 30488-01488 muss mit dem Automation Gateway 01410-01411 und App
View Pro konfiguriert werden.
• Nicht kompatibel mit By-me Steuergeräten 21509 und EasyTool Professional.
REGELBARE LASTEN.
• Regelbare Lasten mit parallelgeschaltetem Lastadapter 01873:
• Regelbare RGB-Lasten mit parallelgeschaltetem Lastadapter 01873:
Plug&Play.
WARNUNG: Der Plug&Play-Modus setzt voraus, dass im System nur Plug&Play-
Geräte und keine im System By-me Plus konfigurierten Geräte vorhanden sind.
Für die Funktion im Modus Plug&Play nur die 1-Modul-Halbtasten am Gerät installieren.
Das Gerät ist bei mangelnder Konfiguration folgendermaßen vorkonfiguriert:
- durch kurzes Drücken auf B wird die Last eingeschaltet;
- durch langes Drücken auf B wird die steigende Regelung ausgeführt (Zunahme);
- durch kurzes Drücken auf C wird die Last ausgeschaltet;
- durch langes Drücken auf C wird die abfallende Regelung ausgeführt (Abnahme);
- durch Drücken auf F wird dem Bus ein Szenario vom Typ “OFF Beleuchtung” gesendet;
- durch Drücken auf E wird dem Bus ein Szenario vom Typ “OFF Beleuchtung und DOWN
Rollläden” gesendet.
Beim Drücken der Tasten leuchten die LEDs 3 s lang auf.
Wichtiger Hinweis: im Plug&Play-Modus steuert der Ausgang nicht die RGB-Last
EINSTELLUNG DER LED-FARBE.
PLUG&PLAY-Modus.
• Aktivierung des Vorgangs: Durch längeres Drücken der Tastenkombination E und F
leuchten sämtliche LEDs in der aktuell eingestellten Farbe auf.
• Auswahl der Farbe: Durch kurzes Drücken der Taste E oder F wird die nächste Farbe
angezeigt.
• Speichern der Farbe und Beenden des Vorgangs: Hierzu die Taste F oder E längere
Zeit drücken.
• Beenden des Vorgangs ohne Speichern der Farbe: Nach 5 s langem Timeout.
SYSTEM By-me Plus.
• Die Farbe wird durch die App über die entsprechenden Menüs eingestellt.
LED-Anzeigen
• Das Blinken einer der LEDs der Tasten B und C weist auf einen Alarm hin.
• Blinken beide LEDs der Tasten B und C so liegt keine ausgehende Stromversorgung vor.
• Das Blinken der LED C weist darauf hin, dass der Wärmeschutz des Geräts ausgelöst
wurde.Die Anschlüsse der entsprechenden Last überprüfen; außerdem sicherstellen,
dass die Last nicht übermäßig hoch oder nicht geeignet ist.
• Zum Ausschalten des Alarms die Taste B oder C kurz drücken (Ein-/Ausschaltung des
entsprechenden Dimmers).
Sollte das Blinken fortbestehen, auf das Abkühlen des Wärmeschutzes warten und den
Steuerbefehl wiederholen.
FUNKTIONSWEISE.
Hausleitgerät mit Funktion Dimmer-Aktor.
• Unterstützte Tastenfunktionen:
- ON/OFF-Schalter
- Rollladensteuerung
- Dimmersteuerung
- Aktivierung von Szenarien
• Unterstützte Dimmerfunktionen:
- Ein-/Ausschalten und Regeln
- “Flash Start” für Kompakt-Leuchtstofflampen
- Funktion “Rampe”
- Deaktivierungsverzögerung und Funktion "Vorwarnung"
- Phasenschnitt: LE/TE
• Unterstützte Dimmerfunktionen mit dedizierten RGB-Lasten:
- Ein-/Ausschalten und Regeln
- Wechsel absolute Farbe
- Funktion Fading Show
KONFIGURATION.
Für die Konfiguration die Anleitung des Systems By-me Plus einsehen.
Das Gerät sollte bei ausgeschalteter Last konfiguriert werden.
Die Konfiguration muss am Gerät ohne Taste vorgenommen werden, um die
Konfigurationstaste A drücken zu können.
• Funktionsblöcke: 7 (4 Tasten, 2 Wipptasten und 1 Dimmer-Aktor)
• Auswahl des Funktionsblocks bei Konfiguration:
- die Taste A drücken und 3 s vor Auswahl des Dimmer-Funktionsblocks warten;
- die Taste A erneut drücken, dann die gewünschte Taste (B, C, E, F) zur Auswahl des
entsprechenden Funktionsblocks Taste bzw. Wipptaste drücken.
Die Konfiguration beginnt mit Aufleuchten der roten LED D und endet beim Erlöschen
derselben.
INSTALLATIONSVORSCHRIFTEN.
• Die Installation muss durch Fachpersonal gemäß den im Anwendungsland des Geräts
geltenden Vorschriften zur Installation elektrischen Materials erfolgen.
• Es können nur gleiche Lampen angeschlossen werden. Es ist nicht möglich, mit dem gleichen
Gerät gleichzeitig sowohl Lampen mit weißen LEDs als auch mit RGB-LEDs anzusteuern.
• Für die Steuerung von Motoren nicht geeignet (z.B. Lüfter, Sauggebläse).
• Die Nennleistung darf niemals überschritten werden.
• Bei Installation von 2 Dimmern in ein und derselben Dose müssen die von jedem Dimmer
regelbaren Lasten so begrenzt werden, dass ihre Summe nicht die von einem Gerät
maximal regelbare Last übersteigt.
• Überlasten, Lichtbogen und Kurzschlüsse beschädigen den Dimmer unweigerlich. Den
Kreis vor der Installation daher gründlich überprüfen und die etwaigen vorgenannten
Ursachen beseitigen.
• Der Dimmer verfügt nicht über eine mechanische Unterbrechung des Hauptkreises und
gewährleistet somit keine galvanische Trennung. Der Kreis auf Lastseite ist stets als
spannungsführend zu betrachten.
NORMKONFORMITÄT.
NS-Richtlinie. EMV-Richtlinie. RoHS-Richtlinie.
Normen EN IEC 60669-2-1, EN IEC 63044, EN 50491, EN IEC 63000.
REACH-Verordnung (EG) Nr. 1907/2006 – Art.33. Das Erzeugnis kann Spuren von Blei
enthalten.

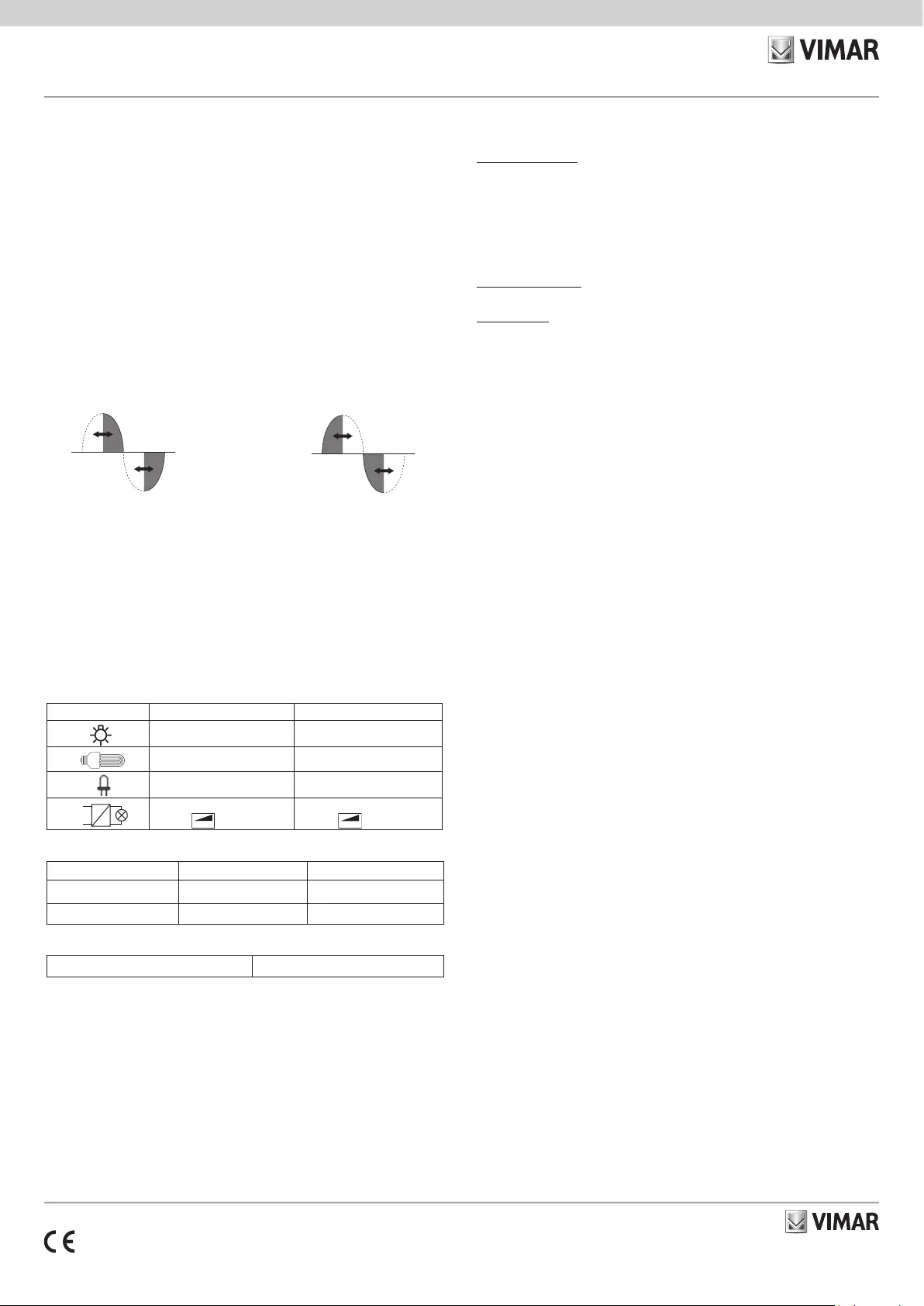

Dimmung mit Phasenanschnitt LE
Dimmung mit Phasenabschnitt TE
Regelbare Lasten LE TE
40 - 200 W 40 - 200 W
10 - 100 W (max. 5 Lampen) 10 - 200 W (max. 10 Lampen)
5 - 100 W (max. 5 Lampen) 10 - 200 W (max. 10 Lampen)
40 - 200 VA
(max. 3
L
Transformatoren)
40 - 200 VA
(max. 5
C
Transformatoren)
Regelbare Lasten LE TE
Netzteile 01874-01875
max. 10 Netzteile Nicht anwendbar
Lampen 02662
max. 10 Lampen Nicht anwendbar
RGB-Lampen 02663
max. 10 Lampen
