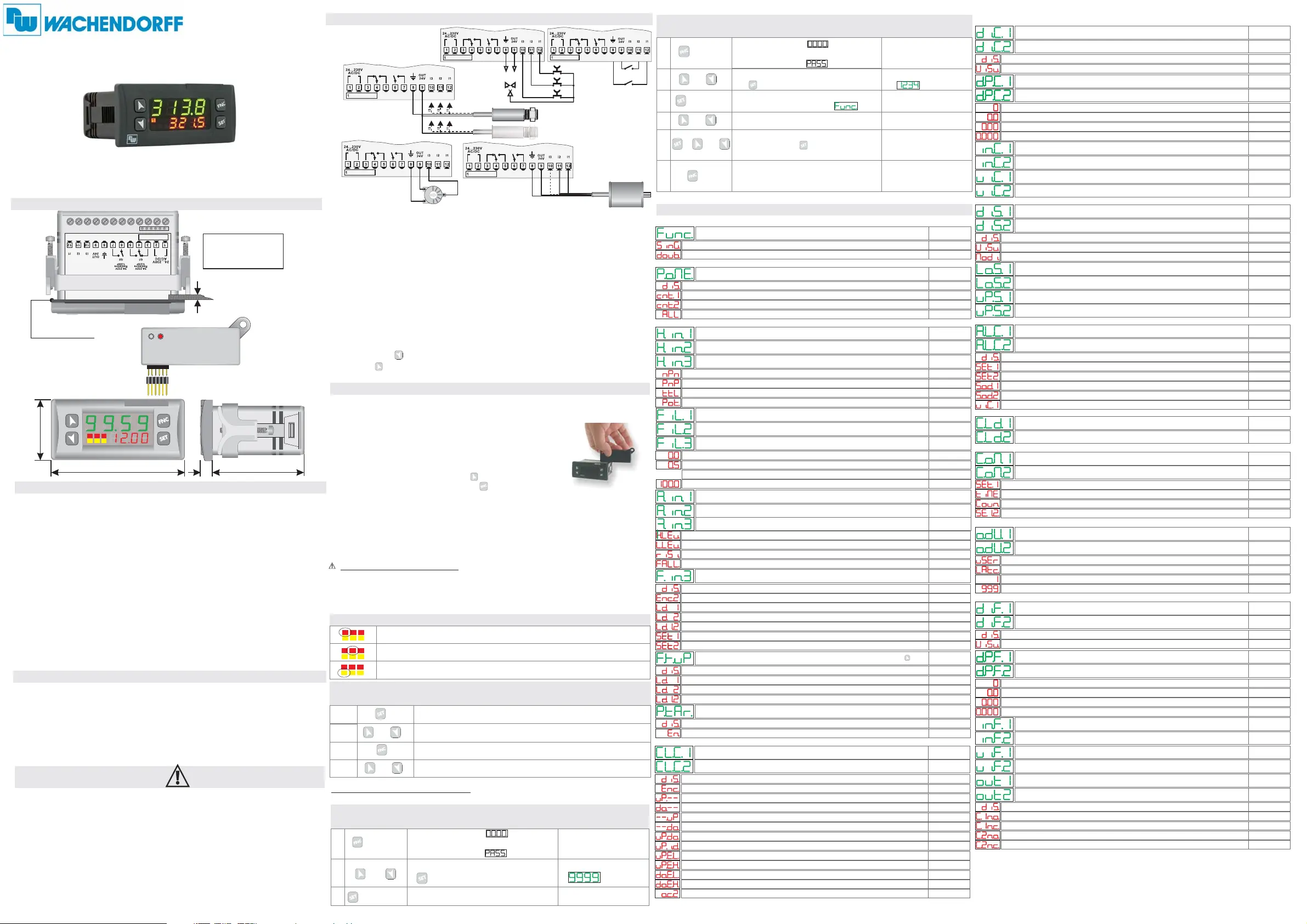

Seite 1/2
Parameter und Schaltpunkte können mit Hilfe des Programmiergeräts ausgelesen
und in weitere Geräte überspielt werden. Achtung: Führen Sie zuerst ein Update
des Programmiermoduls durch
Zwei unterschiedliche Möglichkeiten stehen zur Auswahl:
> Wenn der Zähler an Spannung angeschlossen ist:
Installieren Sie das Speichermodul, wenn der Zähler aus ist.
Bei Aktivierung zeigt Zeile 1 und Zeile 2 zeigtMemO ----
(Nur wenn korrekte Werte in der Speicherkarte gespeichert
sind). Nach dem Drücken der Taste zeigt Zeile 2 .Load
Zur Bestätigung drücken Sie die Taste . Der Zähler
speichert die neuen Werte und startet erneut.
> Wenn der Zähler NICHT an Spannung angeschlossen ist:
Die Speicherkarte besitzt eine interne Batterie, welche für ca. 1.000 Übertragungen
ohne Spannung ausreicht. Einstecken der Karte in die Pins und dann den Program-
miertaster drücken. Beim Schreiben der Parameter leuchtet die LED rot. Nachdem
die Daten geladen sind, wechselt die LED von rot auf grün. Der Vorgang kann
wiederholt werden.
UPDATE SPEICHERKARTE.
Zur Aktualisierung von Parametern wird nach der ersten beschriebenen Vorge-
hensweise verfahren. Zeile 2 bleibt auf (so werden die Parameter nicht in den
Zähler geladen). Ändern Sie in der Konfiguration .
Beenden Sie die Konfiguration. Die Änderungen sind automatisch gespeichert.
----
zumindest einen Parameter
WERKSEINSTELLUNGEN LADEN
Dieses Verfahren ermöglicht die Wiederherstellung der Werkseinstellung.
ABMESSUNGEN UND INSTALLATIONABMESSUNGEN UND INSTALLATION
Wir bedanken uns für Ihre Entscheidung ein Produkt unseres Hauses
einzusetzen und gratulieren Ihnen zu diesem Entschluss.
Der ZD327401 hat 2 verschiedene Betriebsarten: Einfacher oder doppelter
Zähler mit jeweils unabhängigen Einstellungen. Die drei Funktionseingänge
(NPN/PNP/Kontakt) können für unterschiedliche Funktionen verwendet werden,
wie bidirektionale Drehgeberanzeige, HOCH/RUNTER-Zähler oder
HALTEN/SPERREN-Funktion. Ein Funktionseingang kann ebenso über ein
Potentiometer zur Vorgabe der Schaltwerteinstellung beschaltet werden.
VERDRAHTUNG
Zum Ändern von Set1/Set2 über ein externes Potentiometer gehen Sie wie folgt vor:
-
-
-
"
(z.B.: LoS1 auf 50,0 und uPS1 auf 150,0 zum Ändern des Schaltwertes bezogen
auf Set1 zwischen 50 und 150 Impulsen in Zehntel Schritten). Größere
Unterschiede führen zu einer instabilenAnzeige der niedrigwertigsten Ziffer.
-
Hin.3 als Pot; Fin.3 als Set1 oder Set2; P.tAr als Aktiv aktivieren.
Verlassen Sie die Parameterliste, stellen das Potentiometer auf den kleinsten Wert
und drücken die -Taste, stellen das Potentiometer auf den größten Wert ein und
drücken die -Taste: Das Gerät verlässt automatisch die Kalibrierprozedur.
Anmerkung: EinAusschalten des Geräts unterbricht die Kalibrierung.
1 Verwenden Sie ein Potentiometer mit einem Bereich 0 bis 5/10kOhm
2 Verbinden Sie den Schleifer mit Klemme I3; ein falscher Anschluss kann
das Potentiometer beschädigen und den Zähler evtl. sperren.
3 Die Eingangsauflösung beträgt max. 1.000 Schritte, dementsprechend
haben die Parameter "Obere Grenze" und "Untere Grenze einen maximalen
Unterschied von 1.000 Einheiten.
4 Zum Kalibrieren der Potentiometerskala gehen Sie in die Parameterliste
und wählen:
Potentiometer:
BETÄTIGEN
für 3 Sek.
Zeile 1 zeigt an
und die erste Ziffer blinkt,
Zeile 2 zeigt an.
ANZEIGE FUNKTION
oder
Ändern der blinkenden Ziffer,
drücken für die nächste Ziffer
Eingabe Passwort
bestätigen
Anzeige zeigt den Parameter der
Konfigurationstabelle
1
2
3
Blättern der Parameter
4
oder
Erhöhen oder Verringern des Anzeigewertes
über Drücken von und einer der Pfeil-
tasten zur gleichen Zeit.
5
+
oder
Ende der Konfiguration, das
Gerät verlässt den Programmiermodus.
6
MODIFIZIERUNG DER PARAMETERMODIFIZIERUNG DER PARAMETER
oder
1
2
2a
3a
oder
PARAMETERLISTE
GND
POSITIV
Spur Z
Drehgeber
Spur B
Spur A
PNP
NPN
PNP
NPN
BETÄTIGEN
für 3 Sek.
Zeile 1 zeigt an
und die erste Ziffer blinkt,
Zeile 2 zeigt an.
ANZEIGE
FUNKTION
oder
Ändern der blinkenden Ziffer,
-Taste drücken für die nächste Ziffer
Eingabe Passwort
bestätigen
Das Gerät lädt die Standardeinstellungen
(Werkseinstellung)
1
2
3
LADEN DER WERKSEINSTELLUNGLADEN DER WERKSEINSTELLUNG
Deaktiviert
Standard
Deaktiviert
Startwert Zähler 1
Startwert Zähler 2
Startwerte Zähler 1&2
Zähler 1 auf Startwert setzen
Zähler 2 auf Startwert setzen
Zähler 1 und 2 auf Startwert setzen
P-13 Funktionstatste UP Funktion die der UP-Taste zugeordnet ist ( )
Deaktiviert
Standard
Aktiviert
P-14 Potentiom. Kalibrierung
Kalibrierung des Potentiometers
Deaktiviert
Aktiviert
P-01 Zählerfunktionen
KONFIGURATION ZÄHLER
P-02 Speicher beim Ausschalten
KONFIGURATION BACKUP-SPEICHER
Zählerfunktionen
1 Zähler ist in Betrieb
Speicher nach Ausschalten
Beim Ausschalten wird kein Zählerwert gespeichert
Standard
Standard
Einfach (1 Zähler)
Doppelt (2 Zähler)
Beim Ausschalten wird der Zählerwert 1 gespeichert
Beim Ausschalten wird der Zählerwert 2 gespeichert
Es werden beide Zählerwerte gespeichert
2 Zähler sind in Betrieb
P-03 Eingang I1
KONFIGURATION EINGANG
Eingang 1 Hardware-Konfiguration
NPN (nicht möglich bei Eingang 3)
Standard
NPN
PNP
TTL
Potent.
PNP
TTL
Potentiometer (nur bei Eingang 3 auswählbar)
P-04 Eingang I2 Eingang 2 Hardware-Konfiguration
P-05 Eingang I3 Eingang 3 Hardware-Konfiguration
P-06 Filter Eingang 1 Eingang 1 Konfiguration digitaler Filter
Eingangsfilter ist deaktiviert
Standard
Filter von 0,5 msek.
...(Schritte von 0,5 msek.)
P-07 Filter Eingang 2 Eingang 2 Konfiguration digitaler Filter
P-08 Filter Eingang 3 Eingang 3 Konfiguration digitaler Filter
Deaktiviert
Standard
Deaktiviert
Drehgeber N-Spur
Startwert Zähler 1
Startwert Zähler 2
Startwerte Zähler 1&2
Set1
Set2
Drehgeber N-Spur
Zähler 1 auf Startwert setzen
Zähler 2 auf Startwert setzen
P-12 Funktion Eingang 3 Funktion, der Eingang 3 zugeordnet ist
Zähler 1 und 2 auf Startwert setzen
Ändern von SET1 über das Potentiometer
Ändern von SET2 über das Potentiometer
Filter von 100,0 msek.
P-09 Aktiv Status Eingang 1
Aktivieren Eingang 1
P-10 Aktiv Status Eingang 2
Aktivieren Eingang 2
High Level (nur für Eingang 2 möglich)
Standard
High Level
Low Level
Steigende Flanke
Fallende Flanke
Low level Level (nur für Eingang 2 möglich)
Steigende Flanke
Fallende Flanke
KONFIGURATION ZÄHLRICHTUNG
Deaktiviert
Standard C2
Deaktiviert
Drehgeber
I1 Hoch, I2 Aus
I1 Runter, I2 Aus
Bidirektionaler Geber (I1) Spur A, (I2) Spur B
HOCH-Modus (I1)
RUNTER-Modus (I1)
P-15 Zähler 1 Zähler 1 Auswahl Betriebsmodus
P-33 Zähler 2 Zähler 2 Auswahl Betriebsmodus
Standard C1
HOCH-Modus (I2)
RUNTER-Modus (I2)
HOCH-Modus (I1) - RUNTER-Modus (I2)
HOCH-Modus (I1) mit Umschaltung Zählrichtung (I2)
HOCH-Modus (I1) mit Zählsperre (I2)
HOCH-Modus (I1) mit Einfrieren Anzeige (I2)
RUNTER-Modus (I1) mit Zählsperre (I2)
RUNTER-Modus (I1) mit Einfrieren Anzeige (I2)
HOCH zählen bei steig. Flanke Zählerausgang 2/1
ZÄHLERANZEIGE KONFIGURATION
Zählerwert wird nicht angezeigt
Standard C2
Zählerwert wird angezeigt
P-16 Zähler 1 Zähler 1 Auswahl der Anzeige
P-34 Zähler 2 Zähler 2 Auswahl der Anzeige
Standard C1
Deaktiviert
Angezeigt
Keine Anzeige eines Dezimalpunktes
Standard
1 Dezimalstelle nach dem Komma wird angezeigt
2 Dezimalstellen nach dem Komma werden angezeigt
3 Dezimalstellen nach dem Komma werden angezeigt
P-17 Dezimalpunkt Zähler 1 Zähler 1 Anzeigeformat
P-35 Dezimalpunkt Zähler 2 Zähler 2 Anzeigeformat
P-18 Zähler 1 Eingangsimpulse
Zähler 1 Eingangsimpulse (1 bis 9999)
P-36 Zähler 2 Eingangsimpulse Zähler 2 Eingangsimpulse (1 bis 9999)
Standard 1
Standard 1
P-19 Zähler 1 angezeigte Impulse
Zähler 1 angezeigte Impulse
(1 bis 9999)
P-37 Zähler 2 angezeigte Impulse Zähler 2 angezeigte Impulse (1 bis 9999)
Standard 1
Standard 1
SCHALTPUNKT KONFIGURATION
Schaltpunktwert wird nicht angezeigt
Standard C2
Schaltpunktwert wird angezeigt
P-20 Anzeige Satz 1 Zähler 1 Auswahl der Anzeigemöglichkeiten
P-38 Anzeige Satz 2 Zähler 2 Auswahl der Anzeigemöglichkeiten
Deaktiviert
Angezeigt
Änderbar
Schaltpunktwert wird angezeigt und ist änderbar
Standard C1
P-21 Untere Grenze Set 1 Set 1 minimaler Wert (0 bis 9999)
P-39 Untere Grenze Set 2 Set 2 minimaler Wert (0 bis 9999)
Standard 0
Standard 0
P-22 Obere Grenze Set 1 Set 1 maximaler Wert (0 bis 9999)
P-40 Obere Grenze Set 2 Set 2 maximaler Wert (0 bis 9999)
Standard 999
Standard 999
Autom. Einstellen Startwert deaktiviert
Standard
Deaktiviert
Zähler = Set 1
Zähler = Set 2
Zähler = Set 1+Schaltdauer 1
Zähler = Set 2+Schaltdauer 2
Zähler = Angezeigte Impulse
Startwert wenn Zähler = Set1
Startwert wenn Zähler = Set2
Startwert wenn = Set1 + “Schaltdauer 1”
P-23 Automat. Startwert Zähler 1 Zähler 1 automatischer Startwert
Startwert wenn = Set2 + “Schaltdauer 2”
Startwert = “Angezeigte Impulse”
P-41 Automat. Startwert Zähler 2 Zähler 2 automatischer Startwert
AUTOMATISCHER STARTWERT KONFIGURATION
ZÄHLER STARTWERT KONFIGURATION
P-24 Startwert Zähler 1 Zähler 1 Startwert
P-42 Startwert Zähler 2 Zähler 2 Startwert
Standard 0
Standard 0
Standard
Zähler Sollwert (Set)
Zähler Set * Schaltdauer (Zeit)
Zähler Set * Schaltdauer (Impulse)
Zähler Set1+Set2
=
=
=
=
Aktiv, wenn Zähler = Sollwert (Set)
Aktiv für “Schaltdauer” Zeit, wenn Zähler Set=
Aktiv für “Schaltdauer” Imp., wenn Zähler Set=
P-25 Zähler 1 Ausgangsmodus
P-43 Zähler 2 Ausgangsmodus
Zähler 1 Ausgangsmodus
Zähler 2 Ausgangsmodus
ZÄHLER AUSGANGSMODUS KONFIGURATION
P-46 Dezimalpunkt Frequenz Zähler 2
P-28 1Dezimalpunkt Frequenz Zähler
KONFIGURATION ANZEIGE ZÄHLERFREQUENZ
Zählerfrequenz wird nicht angezeigt
Standard
Zählerfrequenz wird angezeigt
P-27 Anzeige Frequenz Zähler 1 Zähler 1 Frequenzanzeige
P-45 Anzeige Frequenz Zähler 2 Zähler 2 Frequenzanzeige
Deaktiviert
Angezeigt
Standard
0
0.0
0.00
0.000
2 Dezimalstellen nach dem Komma werden angezeigt
3 Dezimalstellen nach dem Komma werden angezeigt
Keine Anzeige eines Dezimalpunktes
1 Dezimalstelle nach dem Komma wird angezeigt
Zähler 1 Frequenzformat
Zähler 2 Frequenzformat
P-29 Zähler 1 Eingangsfrequenz
Zähler 1 Eingangsfreq. (1...9999 Hz)
P-47 Zähler 2 Eingangsfrequenz
Zähler 2 Eingangsfreq. (1...9999 Hz)
Standard 1
Standard 1
P-30 Zähler 1 angezeigte Frequenz
Zähler 1 angezeigte Frequenz
Standard 1
P-48 Zähler 2 Eingangsfrequenz Zähler 2 angezeigte Frequenz
Standard 1
P-31 Ausgang Q1 Einstellung
Einstellung von Ausgang Q1
P-32 Ausgang Q2 Einstellung
Einstellung von Ausgang Q2
Ausgang deaktiviert
Standard C1
Ausgang Zähler 1 Schliesser
Ausgang Zähler 1 Öffner
Ausgang Zähler 2 Schliesser
Ausgang Zähler 2 Öffner
Standard C2
Aktiv, wenn Zähler Set1+Set2=
Standard
Ausgangsdauer Benutzereingabe
Geh. Ausgang
Min. Ausgangsdauer
Max. Ausgangsdauer
Gehaltener Ausgang, rückstellbar d. Startwert
Schaltdauer minimaler Wert
Schaltdauer maximaler Wert
P-26 Ausgang 1 Dauer
P-44 Ausgang 2 Dauer
Wert veränderbar durch den Anwender
Standard 10
Zähler 1 Dauer des Ausgangs
Zähler 2 Dauer des Ausgangs
SCHALTDAUER KONFIGURATION
Standard 10
Deaktiviert
Zähler 1
Zähler 2
Alle Zähler
I1 Aus, I2 Hoch
I1 Aus, I2 Runter
I1 Hoch, I2 Runter
I1 Hoch, I2 Inkr./Dekr.
I1 Hoch, I2 Akt./Sperre
I1 Hoch, I2 Akt./Halten
I1 Runter, I2 Akt./Sperre
I1 Runter, I2 Akt./Halten
Ausgang Zähler 2/1
Keine Verzögerung
0,5 msek.
...
100,0 msek.
0
0.0
0.00
0.000
Deaktiviert
Ausgang Zähler 1 Schliesser
Ausgang Zähler 1 Öffner
Ausgang Zähler 2 Schliesser
Ausgang Zähler 2 Öffner
+-
OUT
OUT
Zur Gewährleistung eines sicheren Betriebes darf das Gerät nur nach den
Anga- ben in der Betriebsanleitung betrieben werden. Bei der Verwendung sind
zusätzlich die für den jeweiligen Anwendungsfall erforderlichen Rechts- und
Sicherheitsvorschriften zu beachten. Sinngemäß gilt dies auch bei Verwendung
von Zubehör. Der Wachendorff Zähler ZD327401 darf nur von qualifiziertem
Personal, aus-schließlich entsprechend der technischen Daten verwendet
werden. Jede Person, die mit der Inbetriebnahme oder Bedienung dieses
Gerätes beauftragt ist, muss die Betriebsanleitung und insbesondere die
Sicherheitshinweise gelesen und verstanden haben! Eine Haftung ist für Sach-
und Rechtsmängel dieser Dokumentation, insbesondere für deren Richtigkeit,
Fehlerfreiheit, Freiheit von Schutz- und Urheberrechten Dritter, Vollständigkeit
und/oder Verwendbarkeit außer bei Vorsatz oder Arglist ausgeschlossen.
P-11 Aktiv Status Eingang 3
Aktivieren Eingang 3
Wachendorff Prozesstechnik GmbH & Co. KG
Www.wp-direkt.de
e-mail: RSS@wachendorff.de
Version 2.0
HANDBUCH
ZÄHLER ZD327401
HANDBUCH
ZÄHLER
ZD327401
123
77 mm
35 mm
53 mm
7
CN1
1 6
Dichtung
Schalttafel-
ausschnitt
28.5 x 70.5 mm
Programmiermodul (optional)
mit Batterie (SFUR0KIT)
2 bis mm
Empfohlene Dicke
8
DRÜCKEN
ÄNDERN SCHALTPUNKTÄNDERN SCHALTPUNKT
Anzeige SCHALTPUNKT 1 / 2
Ändern SCHALTPUNKT
FUNKTION
Auswahl der gewünschten Ziffer
Ändern der blinkenden Ziffer des ausgewählten Schaltpunktes
Umgebungs-
bedingungen
Schutzart
Gehäusematerial
Digitale Eingänge
Ausgänge
Sensorvers. 24VDC
Back-UP
Versorgung
TECHNISCHE DATENTECHNISCHE DATEN
Betriebstemperatur: 0 °C bis 40 °C,
Luftfeuchtigkeit: 35 %rF bis 95 %rF
PC ABS UL94V0 selbstlöschend
3x PNP/NPN , I3
konfigurierbar als Analogeingang für Potentiometer
2 Relais mit 5A resistive Last
Akku, ca. 7 Tage Lebensdauer
24 bis 230 VAC/VDC +/-15 % 50/60 Hz/2W
Frontseite: IP65 (mit Dichtung) ,
Gehäuse: IP30, Anschlussklemmen: Ip20
(max. 28 VDC für PNP-Eingang)
30mA (bei 24VAC Versorgung), 40mA (bei 24 VDC Ver-
sorgung), 60mA (bei 110 bis 230 VAC Versorgung)
.
EINLEITUNG
Speicher Speicher
Speicher
Speicher
Speicher
Nàherungs-
sensor PNP
3-Draht
Nàherungs-
sensor NPN
3-Draht
Potentiometer 5 bis 10 kOhm
Auflösung 1.000 Schritte
PROGRAMMIERMODUL (optional)PROGRAMMIERMODUL (optional)
Eingabe von neuen Wer-
ten, die beim Loslassen der
Tasten gespeichert
werden
Anzeige der Aktivierung von Q1
BEDEUTUNG
Anzeige der Aktivierung von Q2
LED
123
123
Anzeige der seriellen Kommunikation
123
Gerät schaltet sich auto-
matisch aus und wieder ein.
Deaktiviert
Startwert Zähler 1
Startwert Zähler 2
Startw. Zähler 1&2
P-13
Funktion
UP-Taste
UP-
Taste
KONFIGURATION EINGANG
P-09
Aktiv Status
Eingang 1
Steigende Flanke
Fallende Flanke
I1
P-03
Hardware
Eingang I1
NPN
PNP
TTL
P-06
Filter
Eingang 1
Kein Filter
0,5 msek.
...
100,0 msek.
P-10
2
Aktiv Status
Eingang
I2
P-04
Hardware
2Eingang I
NPN
PNP
TTL
P-07
Filter
Eingang 2
High Level
Low Level
Steigende Flanke
Fallende Flanke
Kein Filter
0,5 ms
...
100,0 ms
P-11
3
Aktiv Status
Eingang
I3
P-05
Hardware
Eingang I3
PNP
TTL
Potent.
P-12
Funktion
Eingang 3
P-14
Potentiometer
Kalibrierung
Deaktiviert
Aktiviert
P-08
3
Filter
Eingang
Steigende F.
Fallende F.
Deaktiviert
Drehgeber 0-Spur
Startwert Zähler 1
2
1&2
Set1
Set2
Startwert Zähler
Startw. Zähler
Kein Filter
0,5 ms
...
100,0 ms
SCHALTPUNKT KONFIGURATION
Deaktiviert
Angezeigt
Änderbar
P-20
Anzeige
Set 1
P-21
Untere Grenze
Set 1
P-22
Obere Grenze
Set 1
ZD327401 “Zähler”
P-01
Zähler
Funktion
Einfach (1 Zähler)
Doppelt (2 Zähler)
KONFIGURATION ZÄHLER
1
2
3
P-15
Zähler 1
Zählrichtung
Deaktiviert
Drehgeber
I1 Hoch, I2 Aus
I1 Runter, I2 Aus
I1 Aus, I2 Hoch
I1 Aus, I2 Runter
I1 Hoch, I2 Runter
I1 Hoch, I2 Zählrichtung
I1 Hoch, I2 Akt./Sperren
I1 Hoch, I2 Akt./Halten
I1 Runter, I2 Akt./Sperren
I1 Runter, I2 Akt./Halten
Ausgang Zähler 2
KONFIGURATION ZÄHLRICHTUNG
I1:Z I2:Zählrichtungählt hoch
I1
H
L
n+1
n+2
n
I2
H
L
+1
+1
n+1
-1
n+2
+1
I1:Spur A I2:Spur B I3:Spur N
I1
H
L
I2
H
L
I3
H
L
0
1
2
3
4
5
0
1
2
3
2
1
0
-1
(Opt.)
I1:Z I2:Zählt hoch ählt runter
I1
H
L
n+1
n+2
n+2
n
I2
H
L
n+1
+1
+1 +1-1
I1: I2:Akt./SperrenZählt hoch
I1
H
L
n+1
n+2
n+3
n
I2
H
L
+1
+1
+1
I1: I2:Akt./HaltenZählt hoch
I1
H
L
n+1
n+2
n+3
n
I2
H
L
+1
+1
+1
n+4
+1
Anzeigewert
I1: I2:Zählt runter Akt./Sperren
I1
H
L
n-2
n-3
n
I2
H
L
-1
-1
-1
n-1
I1: I2:Zählt runter Akt./Sperren
I1
H
L
n-1
n-2
n-3
n
I2
H
L
-1
-1
-1
n-4
-1
Display Value
I1:Zählt runter /
I2:Zählt runter
H
L
n-1
n-2
n-3
n-4
n
-1
-1
-1
-1
I1
I2
I1:Zählt hoch /
I1
I2
H
L
n+1
n+2
n+3
n+4
n
+1
+1
+1
+1
I2:Zählt hoch
Ausgang Zähler 2
Ausg.
Zähler 2
H
L
n+1
n+2
n
+1
+1
n+3
+1
KONFIGURATION
BACKUP-SPEICHER
P-02
Speicher beim
Ausschalten
Deaktiviert
Zähler 1
Zähler 2
Alle Zähler
POWER-ON
RESET
P-23
Autom. Startwert
Zähler 1
Deaktiviert
Zähler 1 = Set 1
Zähler 1 = Set 2
Zähler 1 = Set 1 + Ausgang Dauer 1
Zähler 1 = Set 2 + Ausgang Dauer 2
Zähler 1 = Angezeigte Zählwerte 1
AUTOMATISCHER STARTWERT KONFIGURATION
Min. Wert
Max. Wert
P-24
Zähler 1
Startwert
ZÄHLER STARTWERT KONFIGURATION
I1
I2
I3
Start
I1
I2
Start
ZÄHLERANZEIGE KONFIGURATION
0
0.0
0.00
0.000
P-17
Dezimalpunkt
Zähler 1
Deaktiviert
Angezeigt
P-16
Anzeige
Zähler 1
P-19
Zähler 1
Angezeigte Impulse
P-18
Zähler 1
Eingangsimpulse
KONFIGURATION ANZEIGE ZÄHLERFREQUENZ
0
0.0
0.00
0.000
P-28
Dezimalpunkt
Frequenz 1
Deaktiviert
Angezeigt
P-27
Anzeige
Frequenz 1
P-30
Zähler 1
Angezeigte Frequenz
P-29
Zähler 1
Eingangsfrequenz
I1
I2
Start
I1
I2
Start
I1
I2
Start
I1
I2
Start
I1
I2
Start
I1
I2
Start
I1
I2
Start
I1
I2
Start
Impulse
Start
Impulse
Start
Impulse
Start
Impulse
Start
Impulse
Start
Impulse
Start
Impulse
Start
Impulse
Start
Impulse
Start
Impulse
Start
AUSGANG KONFIGURATION
Q1
P-31
Ausgang Q1
Einstellung
Deaktiviert
Zähler 1 Schliesser
Zähler 1 Öffner
Zähler 2 Schliesser
Zähler 2 Öffner
Q2
P-32
Ausgang Q2
Einstellung
Deaktiviert
Zähler 1 Schliesser
.
Zähler 1 Öffner
Zähler 2 Schliesser
Zähler 2 Öffner
ZÄHLER AUSGANGSMODUS KONFIGURATION
Zähler Set
Zähler Set * Schaltdauer (Zeit)
Zähler Set * Schaltdauer (Impulse)
Zähler Set1+Set2
=
=
=
=
P-25
Zähler 1
Ausgangsmodus
SCHALTDAUER KONFIGURATION
Ausgangsdauer Benutzereingabe
Geh. Ausgang
Schaltdauer minimaler Wert
Schaltdauer maximaler Wert
P-26
Ausgang1
Schaltdauer
SET
Zeit
1
0
Ausgang
Zähler
ZÄHLER
Start
1
0
Startwert
Zähler Set=
Zähler-
wert
SET
Zeit
1
0
Ausgang
Zähler
ZÄHLER
Start
1
0
Startwert
Zähler Set * Schaltdauer (Zeit)=
Schaltdauer
(Zeit)
Schaltdauer
Impulse
Set
Start
Schaltdauer
Impulse
Set
Start
Ausgang Zähler
Ausgang Zähler
SET
Zeit
1
0
Ausgang
Zähler
ZÄHLER
Start
1
0
Startwert
Zähler Set * Schaltdauer (Impulse)=
Schaltdauer
(Impulse)
Schaltdauer
Impulse
Set
Start
Ausgang Zähler
Zähler-
wert
Zähler-
wert
SET1+SET2
Zeit
1
0
Ausgang
Zähler
ZÄHLER
Start
1
0
Startwert
Zähler Set1 + Set2=
Schaltdauer
Impulse
Set
Start
Ausgang Zähler
Zähler-
wert
FEHLER beim SCHREIBEN des EEPROM
TABELLE DER FEHLERMELDUNGENTABELLE DER FEHLERMELDUNGEN
Anm. 1:
Anm. 2:
Schalten Sie das Gerät aus und wieder ein. Wenn der Fehler noch
besteht, kontaktieren Sie bitte Ihren Lieferanten.
Entladene Batterie: Betreiben Sie den Timer an einer angeschlossenen
Versorgung, um den Akku wieder aufzuladen.
FEHLER beim LESEN des EEPROM (Note 1)
Falsche Parameter (Anm. 1)
Falsche Kalibrierdaten (Anm. 1)
Falsche Status Daten (Anm. 1)
Falsche BACKUP Register! (Anm. 2)
Logik
Level
High
Low
NPN
< 4,7 V
> 5,7 V
PNP
> V (I1, I2)5,7
>12,4 V (I3)
< 4,7 V (I1, I2)
< 10,2 V (I3)
Eingangs-
signal
TTL
>2,5 V
< 2,0 V
Produktspezifikationen
| Marke: | Wachendorff |
| Kategorie: | Messung |
| Modell: | ZD327401 |
Brauchst du Hilfe?
Wenn Sie Hilfe mit Wachendorff ZD327401 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten
Bedienungsanleitung Messung Wachendorff
8 September 2025
8 September 2025
24 Mai 2024
11 März 2024
Bedienungsanleitung Messung
- REV
- Phoenix Contact
- Eurolite
- Dasqua
- Rigol
- VirtuFit
- Kemo
- AREXX
- Greisinger
- Rossmax
- GOCLEVER
- Delta Ohm
- Water-i.d.
- Weltron
- AS Schwabe
Neueste Bedienungsanleitung für -Kategorien-
8 September 2025
8 September 2025
8 September 2025
8 September 2025
8 September 2025
8 September 2025
8 September 2025
8 September 2025
8 September 2025
8 September 2025
