Seite 1/14

A
B
C
D

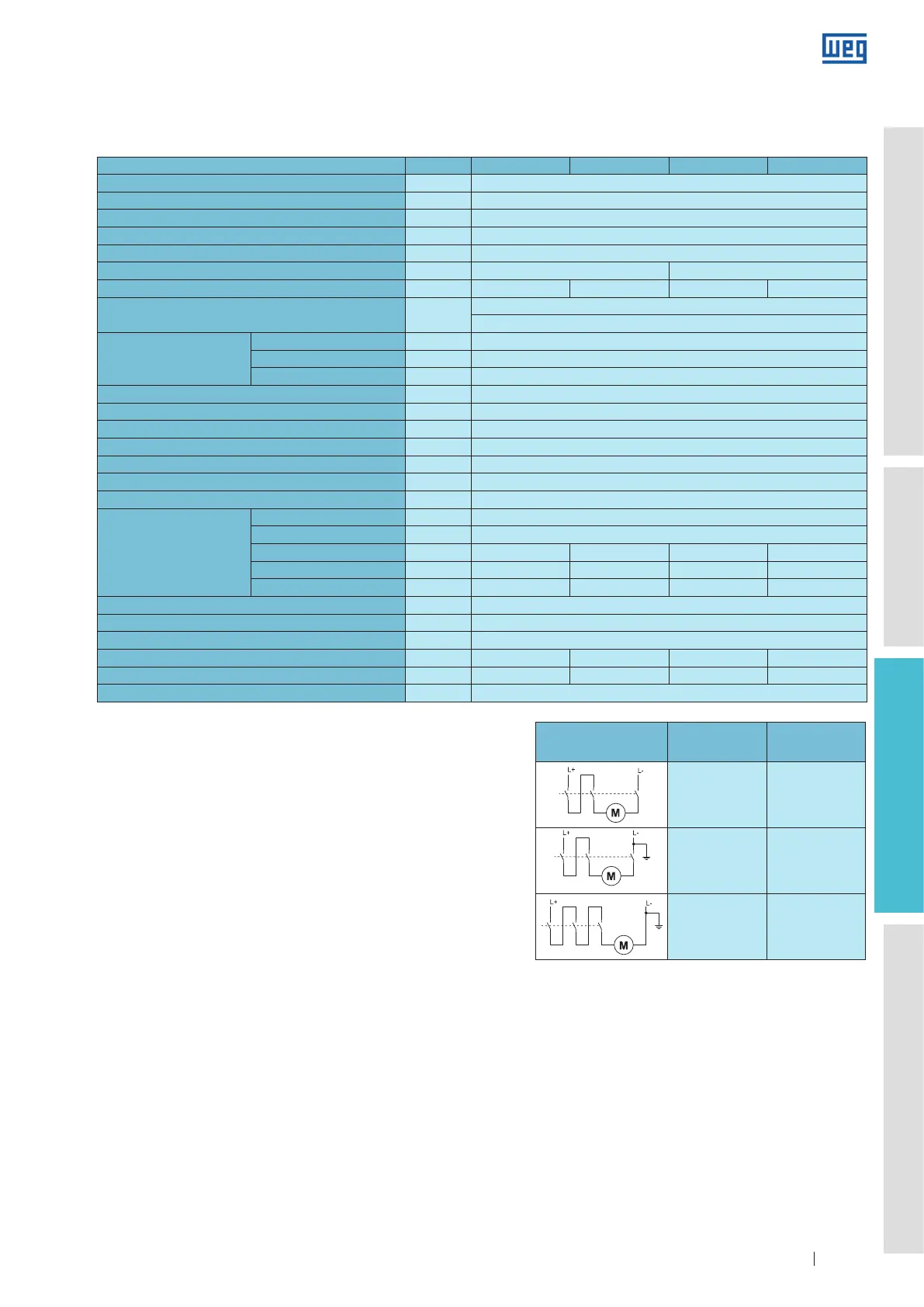

Motorschutz-Leistungsschalter MPW12 und MPW18 - Technische Daten
Typ MPW12 MPW12i MPW18 MPW18i
Bestimmungen IEC/EN 60947, DIN VDE 0660, UL/CSA, BV, EAC
Bemessungsisolationsspannung U
i nach IEC 60947, DIN VDE0660 V 690
Bemessungsbetriebsspannung U
e V 690
Bemessungsisolationsspannungsfestigkeit U
imp kV 6
Bemessungsbetriebsfrequenz Hz 50/60
Bemessungsbetriebsstrom I
e, max. A 12 18
Phasenausfallempfindlichkeit nach IEC/EN 60947-4-1/DIN VDE 0660 T. 102 x - x -
Klimafestigkeit
Feuchte Wärme, konstant nach IEC 60068-2-3
Feuchte Wärme, zyklisch nach IEC 60068-2-30
Umgebungstemperatur
Betriebstemperatur °C -20 ... +70
Lagertemperatur °C -50 ... +80
Im Gehäuse °C -20 ... +35
Einbaulage Beliebig
Schutzart IP20
Berührungsschutz nach DIN VDE 0106 T. 100 Finger- und handrückensicher
Schocksicherheit nach IEC 60068-2-27 g 15
Aufstellungshöhe m 2000
Überspannungskategorie/Verschmutzungsgrad III/3
Bemessungsbetriebsfrequenz Hz 50 - 60
Stromverluste, 3-polig,
betriebswarm
≤ 4 A W 7
≤ 10 A W 8
≤ 12 A W 10 - 10 -
≤ 16 A W - 14 - 14
≤ 18 A W - 12 - 12
Lebensdauer, mechanisch h 100.000
Lebensdauer, elektrisch h 100.000
Max. Schalthäufigkeit S/h 15
Temperaturkompensation °C -20 ... +60 - -20 ... +60 -
Einstellbare Überlastauslöser x I
u 0,6-1 - 0,6-1 -
Fest eingestellte Kurzschlussauslöser x I
u 13
Schalten von Gleichstrom
Motorschutz-Leistungsschalter MPW12(i) und MPW18(i)
sind auch geeignet zum Schalten von Gleichstrom.
Man muss jedoch die maximal zulässige Gleichspannung
pro Strombahn beachten. Im Fall höherer Spannungen ist
die Reihenschaltung von 2 oder 3 Strombahnen erforderlich.
Die Auslösecharakteristik der Überlastauslöser bleibt
unverändert. Der Ansprechwert der Kurzschlussauslöser
steigt bei Gleichstrom um ungefähr 35 %.
DC - Schaltvermögen (Zeitkonstante t ≤ 5 ms):
Kurzschlussausschaltvermögen I
cu = 10 kA
für alle Anschlussarten
Anschluss Zulässige
Gleichspannung
Erläuterungen
150 V DC
2-poliges Schalten
im ungeerdeten
System
300 V DC
2-poliges Schalten
im geerdeten
System
450 V DC
1-poliges Schalten
im geerdeten
System
www.weg.net
121Motoren schalten und schützen

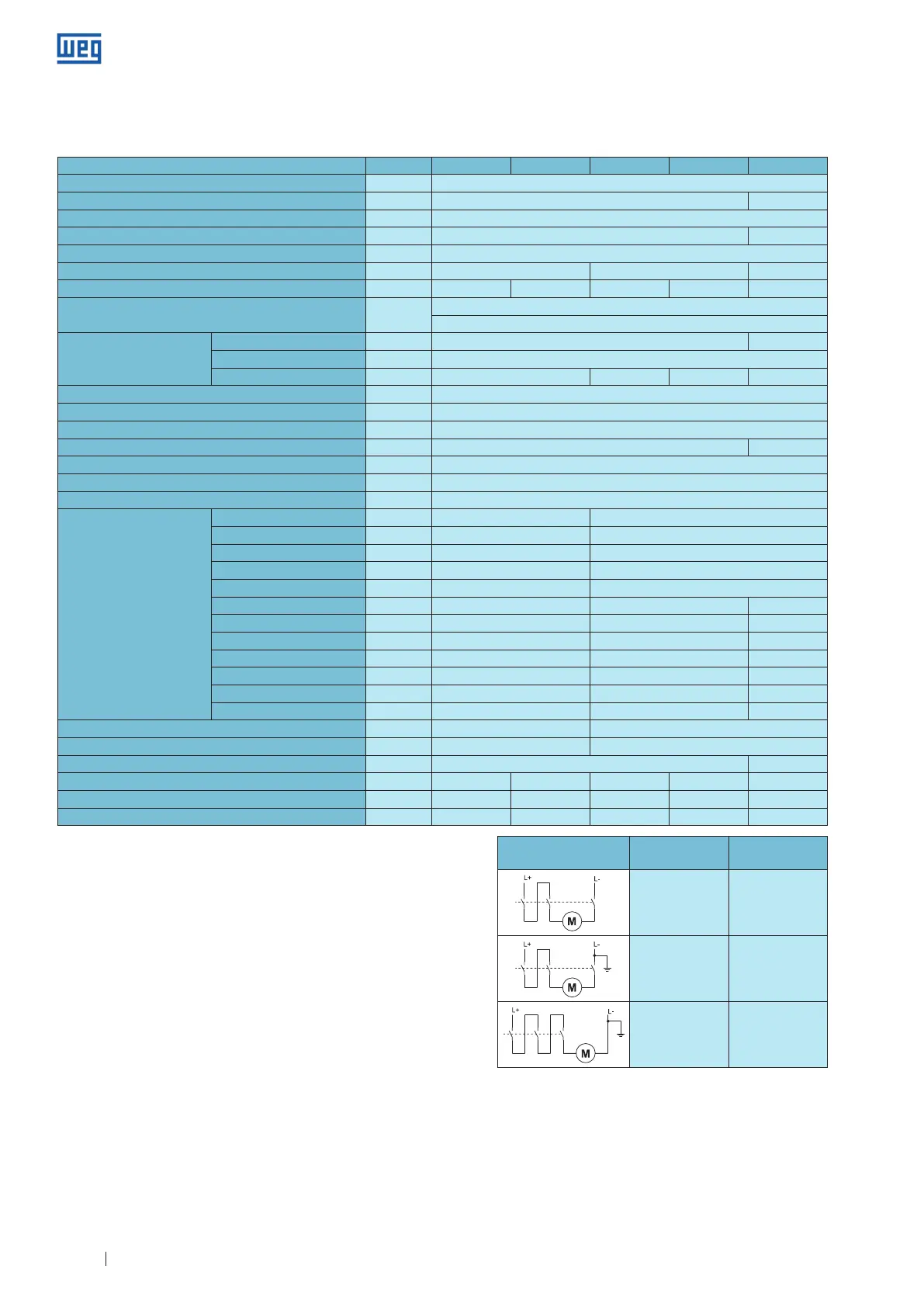

Motorschutz-Leistungsschalter MPW40 bis MPW100 - Technische Daten
Typ MPW40 MPW40i MPW80 MPW80i MPW100
Bestimmungen IEC/EN 60947, DIN VDE 0660, UL/CSA, BV, EAC
Bemessungsisolationsspannung U
i nach IEC 60947, DIN VDE0660 V 690 1000
Bemessungsbetriebsspannung U
e V 690
Bemessungsisolationsspannungsfestigkeit U
imp kV 6 8
Bemessungsbetriebsfrequenz Hz 50/60
Bemessungsbetriebsstrom I
e, max. A 40 80 100
Phasenausfallempfindlichkeit nach IEC/EN 60947-4-1/DIN VDE 0660 T. 102 x - x - x
Klimafestigkeit
Feuchte Wärme, konstant nach IEC 60068-2-3
Feuchte Wärme, zyklisch nach IEC 60068-2-30
Umgebungstemperatur
Betriebstemperatur °C -20 ... +70 -20 ... +60
Lagertemperatur °C -50 ... +80
Im Gehäuse °C -20 ... +35 - - -
Einbaulage Beliebig
Schutzart IP20
Berührungsschutz nach DIN VDE 0106 T. 100 Finger- und handrückensicher
Schocksicherheit nach IEC 60068-2-27 g 15 25
Aufstellungshöhe m 2000
Überspannungskategorie/Verschmutzungsgrad III/3
Bemessungsbetriebsfrequenz Hz 50 - 60
Stromverluste, 3-polig,
betriebswarm
≤ 4 A W 7 -
≤ 10 A W 8 -
≤ 16 A W 12 -
≤ 20 A W 12 -
≤ 25 A W 15 -
≤ 40 A W 11 12 -
≤ 50 A W - 13 -
≤ 65 A W - 13 -
≤ 75 A W - - 25
≤ 80 A W - 18 -
≤ 90 A W - - 29
≤ 100 A W - - 29
Lebensdauer, mechanisch h 100.000 50.000
Lebensdauer, elektrisch h 100.000 25.000
Max. Schalthäufigkeit S/h 15 25
Temperaturkompensation °C -20 ... +60 - -20 ... +60 - -20 ... +60
Einstellbare Überlastauslöser x I
u 0,6-1 - 0,6-1 - 0,6-1
Fest eingestellte Kurzschlussauslöser x I
u 13 - 13 - 13
Schalten von Gleichstrom
Motorschutz-Leistungsschalter MPW40, MPW80 und
MPW100 sind auch geeignet zum Schalten von Gleichstrom.
Man muss jedoch die maximal zulässige Gleichspannung
pro Strombahn beachten. Im Fall höherer Spannungen ist
die Reihenschaltung von 2 oder 3 Strombahnen erforderlich.
Die Auslösecharakteristik der Überlastauslöser bleibt
unverändert. Der Ansprechwert der Kurzschlussauslöser
steigt bei Gleichstrom um ungefähr 35 %.
DC - Schaltvermögen (Zeitkonstante t ≤ 5 ms):
Kurzschlussausschaltvermögen I
cu = 10 kA
für alle Anschlussarten
Anschluss Zulässige
Gleichspannung
Erläuterungen
150 V DC
2-poliges Schalten
im ungeerdeten
System
300 V DC
2-poliges Schalten
im geerdeten
System
450 V DC
1-poliges Schalten
im geerdeten
System
www.weg.net
122 Motoren schalten und schützen
