MMF-SWP1 Installation Guide
MMF-SWP1
取付説明書

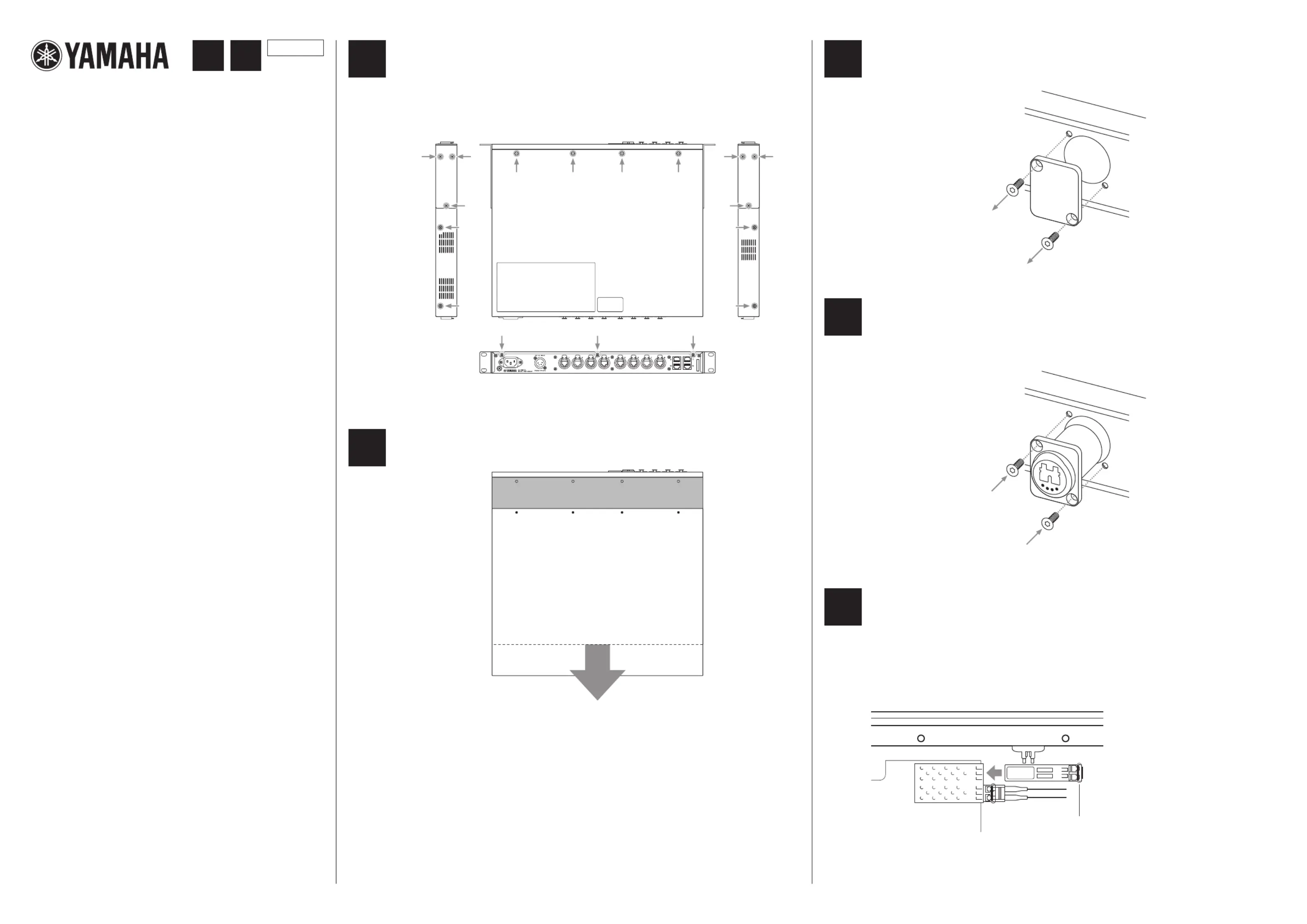

Remove 17 screws (rear ×3, both sides ×10, top ×4).
Use a #1 screwdriver to remove the four top screws, and a #2 screwdriver to remove
the remaining screws.
17箇所（リア×3、両サイド×10、トップ×4）のネジを外す。
トップの4つのネジを外すときは#1、それ以外は#2のドライバーを使用してください。
1
Remove the chassis cover.
筐体のカバーを外す。
2
Remove the front MMF cover. Use a Star screwdriver.
フロントのMMFカバーを外す。ヘクスローブドライバーを使用してください。
3
Remove the protective cap from the opticalCON connector, and attach it using the
screws that were attached to the MMF cover.
opticalCON端子の保護キャップを外し、opticalCON端子をMMFカバーについていたネジを
使って取り付ける。
4
Remove the protective cap from the MMF unit, and insert it until the MMF unit clicks
into place. Set the lever to the upward position. If it is in the downward position,
it will not be locked, possibly allowing the MMF unit to become detached by an impact.
MMFユニットの保護キャップを外し、MMFユニットをカチッと鳴るまで差し込む。
レバーは上を向いた状態にしてください。下にするとロックされていない状態なので、
衝撃によってMMFユニットが外れるおそれがあります。
5
ZR15950
JAEN
Thank you for choosing the Yamaha MMF-SWP1 (optical option
unit) for Yamaha SWP1.
Ask an authorized Yamaha service engineer to install the unit.
Do not install the unit yourself.
この度はヤマハSWP1用光端子拡張ユニットMMF-SWP1をお買上げ
いただき、ありがとうございます。
ユニット取り付けは、必ずヤマハサービスエンジニアにご依頼くださ
い。お客様ご自身では行なわないでください。
Information
お知らせ
This is a class A product. In a domestic environment this product
may cause radio interference in which case the user may be
required to take adequate measures. (CISPR22)
この装置は、クラスA情報技術装置です。この装置を家庭環境で使用
すると電波妨害を引き起こすことがあります。この場合には使用者が
適切な対策を講ずるよう要求されることがあります。(VCCI-A)
Using the Screwdrivers
使用するドライバー
When you install the unit, you use the screwdrivers following:
・Phillips screwdrivers (#1 and #2)
・Star screwdriver (T10)
・Laser label (Use only SMF1-8.)
ユニットの取り付けのために、以下のドライバーを使用します。
・プラスドライバー（#1と#2）
・ヘクスローブドライバー（T10）
・レーザーラベル（SMF1-8で使用）
Installing the unit (For only authorized Yamaha
service engineers)
ユニット装着手順（ヤマハサービスエンジニア用）
The power cord and external power supply must be
disconnected before installing the unit.
ユニットの装着作業は、電源コードおよび外部電源を必ず抜いてから
作業してください。
Lever
レバー

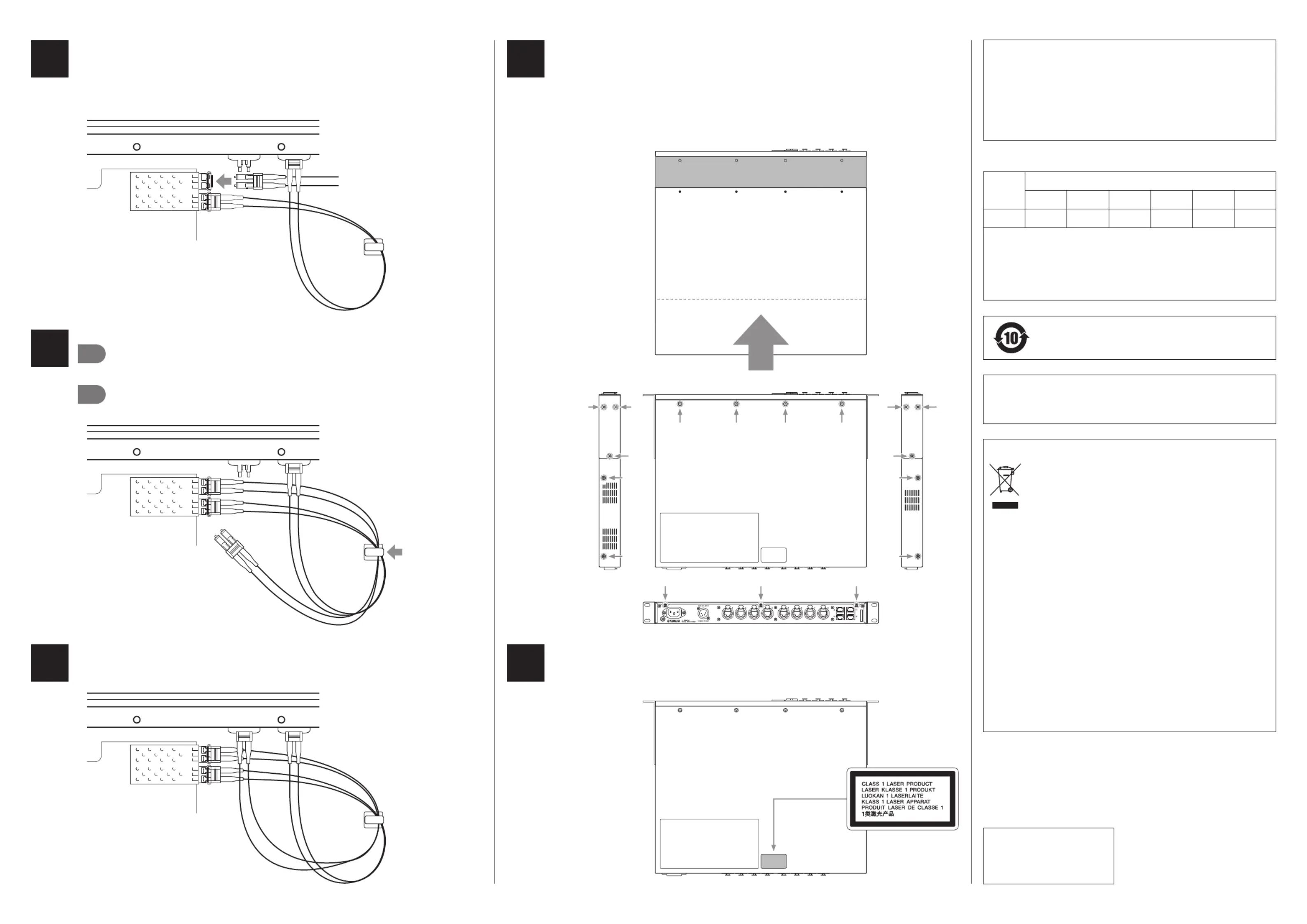

Remove the protective cap from the optical ber, pass the optical ber below the
existing optical ber, and insert it into the MMF unit until it clicks into place.
光ファイバーの保護キャップを外し、光ファイバーを既存の光ファイバーの下を通して、
MMFユニットにカチッと鳴るまで差し込む。
6
Open the lid, pass the optical ber through the hook, and close the lid.
If installing in the SWP1-8, connect the wiring so that front panel port numbers 9 and 10 match the
printed numbers 9 and 10 of the bottom chassis.
フックを開け、光ファイバーをフックにかけて、フックを閉じる。
SWP1-8に取り付ける場合、フロントパネルのポート番号9、10とボトムシャーシの印刷9、10の数字が合うように
結線してください。
7
Insert the optical ber into the opticalCON port until it clicks into place.
光ファイバーをopticalCON端子にカチッと鳴るまで差し込む。
8
Replace the cover on the chassis, and attach the rackmount hardware and screws that
you removed in step 2.
Attach the screws in numerical order. Screws with the same number may be attached
in any order within that number.
筐体にカバーをかけ、手順2で外したラックマウント金具とネジを取り付ける。
ネジは数字の順番に取り付けてください。同じ数字の場合は、その数字の示す範囲内での順番は
ありません。
9
In the case of the SWP1-8, ax the laser label in the location shown by the shading.
SWP1-8の場合、レーザーラベルを網掛けの場所に貼る。
10
Yamaha Global Site
http://www.yamaha.com/
Yamaha Downloads
http://download.yamaha.com/
Manual Development Department
2015 © Yamaha Corporation
Published 11/2015
MWHD-A0
Printed in China
1 22
3
3
5
55
5
5 5
3
3
4
4 4 4
保护环境
如果需要废弃设备时，请与本地相关机构联系，获取正确的废弃方法。
请勿将设备随意丢弃或作为生活垃圾处理。
Важное примечание: Информация об условиях Гарантии для Клиентов
в Российской Федерации [Русский]
Для получения подробной информации об условиях Гарантии на
продукцию Yamaha в России, условиях гарантийного обслуживания,
пожалуйста, посетите веб-сайт по адресу ниже (на сайте доступен
файл с условиями для скачивания и печати) или обратитесь в офис
представительства Yamaha в России.
http://ru.yamaha.com/ru/support/
NOTE
NOTE
本表格依据 SJ/T 11364 的规定编制。
○: 表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572规定的
限量要求以下。
×: 表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572
规定的限量要求。
部件名称
电缆类
有害物质
铅(Pb)
× ○ ○ ○ ○ ○
汞(Hg) 镉(Cd)
六价铬
(Cr(VI))
多溴联苯
(PBB)
多溴二苯醚
(PBDE)
产品中有害物质的名称及含量
此标识适用于在中华人民共和国销售的电子信息产品。
标识中间的数字为环保使用期限的年数。
Information for Users on Collection and Disposal of Old Equipment
This symbol on the products, packaging, and/or accompanying
documents means that used electrical and electronic products
should not be mixed with general household waste.
For proper treatment, recovery and recycling of old products,
please take them to applicable collection points, in accordance
with your national legislation and the Directives 2002/96/EC.
By disposing of these products correctly, you will help to save
valuable resources and prevent any potential negative effects on
human health and the environment which could otherwise arise
from inappropriate waste handling.
For more information about collection and recycling of old
products, please contact your local municipality, your waste
disposal service or the point of sale where you purchased the
items.
[For business users in the European Union]
If you wish to discard electrical and electronic equipment, please
contact your dealer or supplier for further information.
[Information on Disposal in other Countries outside the
European Union]
This symbol is only valid in the European Union. If you wish to
discard these items, please contact your local authorities or dealer
and ask for the correct method of disposal.
(weee_eu_en_01)
