See the User's Guide at www.zyxel.com for more information,

including customer support and safety warnings.

Device Back Label

Ethernet Switch with optional

Cloud Management

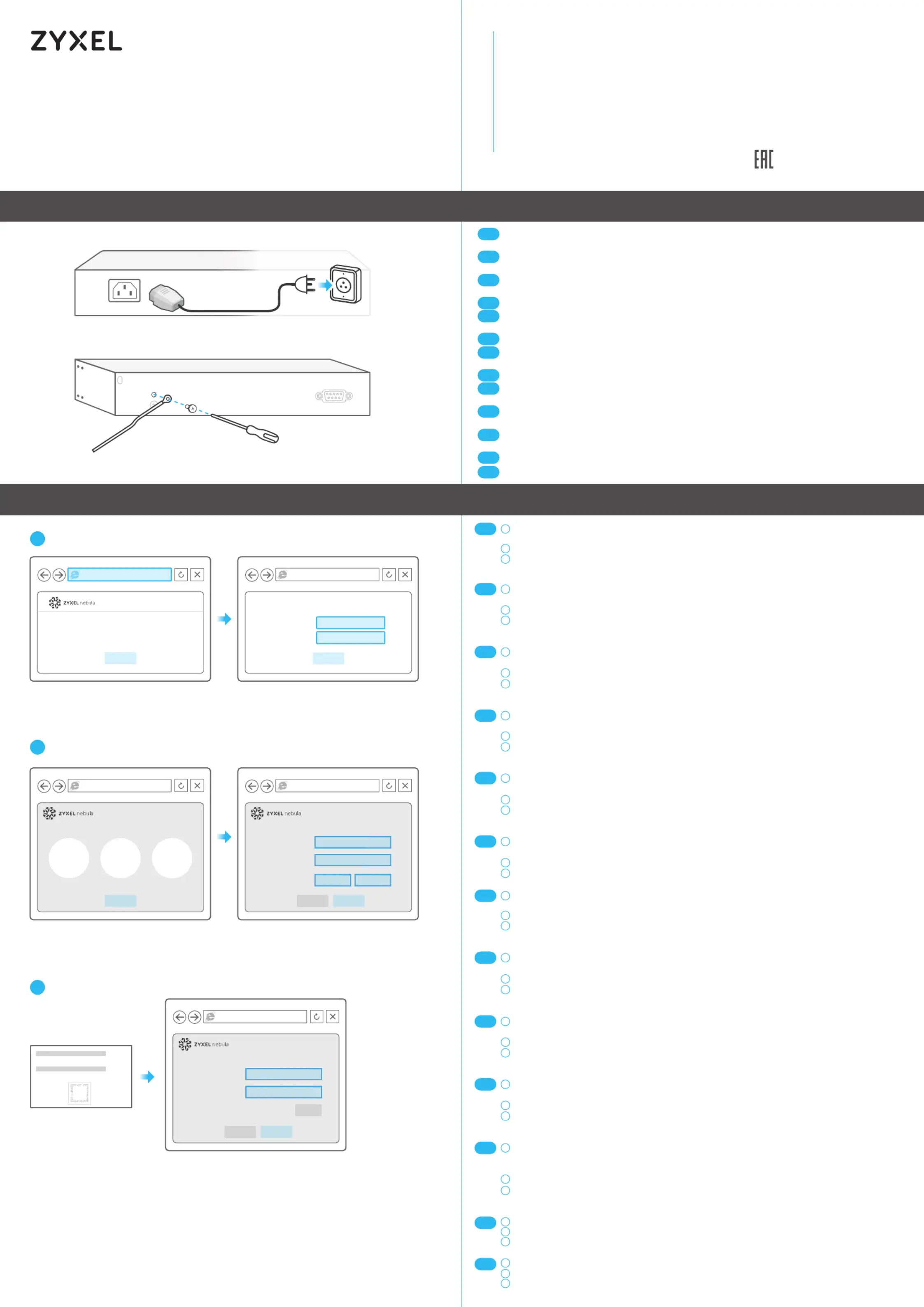

Quick Start Guide

繁體中文

Hardware Installation

Option A

Cloud Management (Please refer to the ofﬁcial product web site to conﬁrm cloud support)

To help protect against lightning and interference functions, secure a green/yellow ground cable

to the Switch.

Zum Schutz vor Blitz- und Interferenzfunktionen b estigen Sie ein grün/gelbes Erdungskabel am ef

Switch.

Pour vous protéger contre la foudre et les interférences, branchez un câble de masse vert/jaune

au commutateur.

Per proteggere dai fulmini e dalle interferenze, ﬁssare un cavo di terra giall verde allo Switch.o/

Para ayudar a proteger contra rayos e interferencias, ﬁje un cable de tierra verde/amarillo al

conmutador.

F tör a t sky a i ndd mot bl xt edsl örnina stg och gsfun tionek r, äk ens ra grön/g rdk itch .ul jo abel til swl en

Z důvodu ochrany před bleskem a funkcemi rušení upevněte zelený/žlutý kabel uzemnění k

přepínači.

Kvôli ochrane pred bleskom a rušením pripojte žltozelený uzemň ací kábel k prepínaču.ov

Aby zabezpieczyć przełącznik przed wyład aniami elektrycznymi i zakłóceniami należy ow

podłączyć do niego żółto-zielony kabel uziemiający.

A villámok és az interferencia elleni védelem érdekében rögzítsen egy zöld/sárga véd öldkábelt őf

a swithchez.

Для защиты оборудования от помех и разрядов молний прикрепите к коммутатору

желтый/зеленый заземляющий кабель.

为了防雷电和防干扰，请将一根绿色/黄色接地线连接至交换机。

為避免雷擊受損以及雜訊干擾，請以綠色/黃色接地線接到設備外殼並鎖緊。Switch

Go to the Zyxel Nebula Control Center (NCC), and click to sign up for a myZyxel account Login

or enter your existing account information.

Use the setup wizard to create an organization and a site.

Note: The Switch can be managed by the NCC automatically after it has been registered to a

site.

Gehen Sie zum Zyxel Nebula Control Center (NCC) und klicken Sie auf , um sich für Anmelden

ein myZyxel Konto anzumelden oder geben Sie Ihre bestehenden Kontoinformationen ein.

V derwen en ie S den Einrichtu gsa sistn s enten, m u eine Organisat union d einen Stan t zu edor rstellen.

Registrieren Sie den Switch, indem Sie seine MAC-Adresse und Seriennummer eingeben.

Hinweis : Der Switch kann vom NCC automatisch verwaltet werden, nachdem er an einem

Standort registriert wurde.

Accédez au Centre de contrôle Zyxel Nebula Control Center (NCC), puis cliquez sur

Connexion pour créer un compte myZyxel ou entrez les informations de votre compte.

Utilisez l'assistant d'installation pour créer une organisation et un site.

Enregistrez le commutateur en entrant son adresse MAC et son numéro de série.

Remarque : Le commutateur peut être géré automatiquement par le NCC après avoir été

enregistré sur un site.

Andare su Zyxel Nebula Control Center (NCC), e cliccare su per registrarsi per unAccesso

account myZyxel o inserire le informazioni esistenti.

Utilizzare la procedura guidata di conﬁgurazione per creare un'organizzazione e un sito.

Registrare lo Switch inserendo il suo indirizzo MAC e numero di serie.

Nota: Lo Switch può essere gestito automaticamente dal NCC dopo essere stato registrato in

un sito.

Vaya al Centro de control de Zyxel Nebula (NCC) y haga clic en para registrarIniciar sesión

una cuenta de myZyxel o escriba la información de su cuenta existente.

Utilice el asistente de conﬁguración para crear una organización y un sitio.

Registre el conmutador escribiendo la dirección MAC y el número de serie.

Nota: El conmutador puede ser administrado por el NCC automáticamente después de haber

sido registrado en un sitio.

Gå till Zyxel Nebula Control Center (NCC), och klicka på in för att registrera ettLogga

myZyxel-konto eller fylla i beﬁntlig kontoinformation.

Använd installationsguiden för att skapa en organisation och en sida.

Registrera switchen genom att fylla i dess MAC-adress och serienummer.

Obs: Switchen kan styras automatiskt av NCC efter den har registrerats på en sida.

Prejdete do centra Zyxel Nebula Control Center (NCC) a kliknutím na tlacítko seLogin

prihlaste k úctu myZyxel, prípadne zadejte údaje ke svému existujícímu úctu.

K vytvorení organizace a stránky použijte pruvodce nastavením.

Prepínac zaregistrujte zadáním jeho MAC adresy a sériového císla.

Poznámka: Jakmile zarízení zaregistrujete na webu, zacne se ovládat pres centrum NCC

automaticky.

Prejdite do Zyxel Nebula Control Center (NCC) a po kliknutí na (Prihlásit sa) siLogin

zaregistrujte konto myZyxel alebo zadajte existujúce údaje pre konto.

Pomocou sprievodcu nastavením vytvorte organizáciu a lokalitu.

Prepínac zaregistrujte zadaním MAC adresy a sériového císla.

Poznámka: Po zaregistrovaní v rámci lokality možno prepínac automaticky spravovat pomocou

NCC.

Przejdz do strony internetowej Zyxel Nebula Control Center (NCC) i kliknij przycisk Login

(Logowanie), aby utworzyc konto myZyxel lub wprowadz istniejace dane logowania.

Uzywaj kreatora konﬁguracji, aby utworzyc organizacje i strone internetowa.

Zarejestruj przełacznik wprowadzajac jego adres MAC i numer seryjny.

Informacja: Przełacznik moze byc zarzadzany automatycznie przez NCC po zarejestrowaniu na

stronie internetowej.

Menjen a Zyxel Nebula Control Centerbe (NCC), és kattintson a (bejelentkezés)Login

gombra, hogy regisztráljon egy myZyxel ﬁókot, vagy bejelentkezzen már létezo ﬁókjába.

A beállítás varázslóval hozzon létre egy szervezetet és egy telephelyet.

Regisztrálja a switchet a MAC-cím és a sorozatszám megadásával.

Megjegyzés: A switch automatikusan kezelheto az NCC segítségével, amint regisztrálta egy

telephelyhez.

Перейдите на сайт и нажмите (Вход), чтобыZyxel Nebula Control Center (NCC) Login

зарегистрировать собственный аккаунт или ввести информацию в ужеmyZyxel

существующем аккаунте.

С помощью мастера установки создайте организацию и сетевой сайт.

Зарегистрируйте коммутатор путем ввода его адреса и серийного номера.MAC-

Примечание: сможет осуществлять автоматическое управление коммутатором после его NCC

регистрации на сайте.

前往控制中心单击 , 用您的帐户登入或是选择创建一个专属帐号。Nebula (NCC) Login myZyxel Sign Up

设置向导会导引您新建一个属于您的网路。

输入地址和产品序列号以注册设备。MAC

注：完成注册后，交换机即可被远端管理。NCC

前往控制中心按下 , 用您的帳號登入或是選擇新建一個專屬帳號。Nebula (NCC) Login myZyxel Sign up

設定精靈會導引您新建一個屬於您的網路。

輸入位址和產品序號以註冊設備。MAC

註：完成註冊後，即可被遠端管理Switch NCC

AC Input

Power Outlet

16 AWG or smaller

S/N: XXXXXXXXXXXX

LAN MAC: XXXXXXXXXX

Code

1/2

http://nebula.zyxel.com

Password

Welcome to the Setup Wizard

Organization

Site

Time Zone

NextBackStart

Create Manage Summary

Create

MAC Address

Serial Number

NextBack

Manage

Add

简中

繁中

简中

繁中

Option 1: Conﬁgure with ZON Utility for DHCP Environment

Option 2: Conﬁgure with Switch Default Static IP

Option 3:

Conﬁgure with Console Cable (Managed Switch Only)

Option B

Standalone Conﬁguration

Mounting Options (by each model)

Console

Terminal emulator conﬁguration:

VT100 terminal emulator

9600 bps or 115200 bps

No parity, 8 data bits, 1 stop bit

No ﬂow control

2/2

Wall Mounting

Rack Mounting

Desktop Installation

1 2

https://www.zyxel.com

Zyxel ONE Network Utility

Download New ZON Utility

Switch IP: 192.168.1.1

PC IP: 192.168.1.2 ~ 192.168.1.254

Front

Back

Connect the Switch and your computer to the same network that has a DHCP server.

Use the ZON utility to discover the Switch. Select the Switch and click the Web GUI icon to

access its web conﬁgurator.

Verbinden Sie den Switch und Ihren Computer mit demselben Netzwerk, das über einen

DHCP-Server verfügt.

Verwenden Sie das ZON-Dienstprogramm, um den Switch zu entdecken. Wählen Sie den

Schalter und klicken Sie auf das Symbol, um auf den Web-Konﬁgurator zuzugreifen.Web GUI

Connectez le commutateur et votre ordinateur au même réseau doté d'un serveur DHCP.

Utilisez l'utilitaire ZON pour découvrir le commutateur. Sélectionnez le commutateur et

cliquez sur l'icône de l'interface graphique Web pour accéder à son conﬁgurateur Web.

Collegare lo Switch e il computer alla stessa rete che dispone di un server DHCP.

Usare l'utilità ZON per scoprire lo Switch. Selezionare lo Switche cliccare l'icona per Web GUI

accedere al conﬁguratore web.

Conecte el conmutador y su ordenador una red que tenga un servidor DHCP.

Utilice la utilidad ZON para descubrir el conmutador. Seleccione el conmutador y haga clic en

el icono Web GUI para acceder al conﬁgurador web.

Anslut switchen och datorn till samma nätverk, som har en DHCP-server.

Använd ZON-verktyget för att hitta switchen. Välj switchen och klicka på ikonen för Web GUI

att öppna dess webbkonﬁgurator.

Pripojte prepínac a pocítac ke stejné síti, která má server DHCP.

Ke zjištení prepínace použijte funkci ZON. Vyberte daný prepínac a kliknutím na ikonu Web

GUI otevrete webový konﬁgurátor.

Prepínac a pocítac pripojte k rovnakej sieti so serverom DHCP.

Na zistenie prepínaca použite pomôcku ZON. Zvolte prepínac a kliknite na ikonu Web GUI

(Webové graﬁcké používatelské rozhranie) na získanie prístupu do nástroja Web Conﬁgurator

(Webový nástroj na konﬁguráciu).

Podłacz przełacznik i komputer do tej samej sieci, w której znajduje sie serwer DHCP.

Do wykrywania przełacznika uzywaj narzedzia ZON. Wybierz przełacznik i kliknij ikone Web

GUI, aby uzyskac dostep do konﬁguratora internetowego.

Csatlakoztassa a switchet és számítógépét ugyanahhoz a DHCP kiszolgálót tartalmazó

hálózathoz.

A ZON alkalmazással keresse meg a switchet. Válassza ki a switchet és kattintson a Web GUI

ikonra a weben keresztüli beállításhoz.

Подключите коммутатор и компьютер к одной и той же сети, в которой имеется

DHCP- .сервер

С помощью утилиты выполните обнаружение коммутатора. Выберите коммутатор и ZON

нажмите ярлык Web GUI для получения доступа к веб-конфигуратору коммутатора.

将交换机和您的计算机连接到具有服务的网路。下载并安装DHCP Zyxel ZON 工具软体。

ZON可以找出使用动态的交换机，选择欲设定的交换机并点选上方IP Web GUI图示，即可进入设备管理网

页。

將和您的電腦連接到具有服務的網路。下載並安裝Switch DHCP Zyxel ZON 工具軟體。

ZON可以找出使用動態的選擇欲設定的並點選上方IP Switch，Switch Web GUI 圖示，即可進入設備管理

網頁。

Option 1: Conﬁgure with ZON Utility for DHCP Environment

Connect your computer to the Switch and make sure its IP address is in the same subnet.

Launch your web browser to access and conﬁgure the Switch.

Verbinden Sie Ihren Computer mit dem Switch und stellen Sie sicher, dass sich seine

IP-Adresse im selben Subnetz beﬁndet.

Starten Sie Ihren Webbrowser, um auf den Switch zuzugreifen und ihn zu konﬁgurieren.

Connectez votre ordinateur au commutateur et assurez-vous que son adresse IP est dans le

même sous-réseau.

Lancez votre navigateur Web pour accéder au commutateur et le conﬁgurer.

Collegare il computer allo Switch e accertarsi che il suo indirizzo IP si trovi nella stessa

sottorete.

Avviare il browser per accedere e conﬁgurare lo Switch.

Conecte el ordenador al conmutador y asegúrese de que su dirección IP esté en la misma

subred.

Abra el conﬁgurador web para acceder y conﬁgurar el conmutador.

Anslut datorn till switchen och kontrollera att dess IP-adress är i samma delnät.

Starta webbläsaren för åtkomst och konﬁguration av switchen.

Pripojte pocítac k prepínaci a ujistete se, že jeho IP adresa je ve stejné podsíti.

Spustte webový prohlížec, ze kterého získáte prístup k prepínaci, a zarízení nakonﬁgurujte.

Pocítac pripojte k prepínacu; jeho IP adresa musí byt v rovnakej podsieti.

Spustte webový prehliadac na získanie prístupu a konﬁguráciu prepínaca.

Podłacz komputer do przełacznika i upewnij sie, czy jego adres IP znajduje sie w tej samej-

podsieci.

Uruchom przegladarke internetowa, aby uzyskac dostep do przełacznika i skonﬁgurowac

przełacznik.

Csatlakoztassa számítógépét a switchhez. Ügyeljen rá, hogy IP-címe ugyanahhoz az

alhálózathoz tartozzon.

Indítsa el böngészojét, hogy elérje és beállítsa a switchet.

Подключите компьютер к коммутатору и убедитесь, что их адреса находятся в одной и IP-

той же подсети.

Запустите веб-браузер, чтобы получить доступ к функциям и настройкам коммутатора.

将计算机连接到交换机并确保其地址处于同一子网。 IP

启动 Web 浏览器以访问并配置交换机。

將您的電腦連接 Switch，確認 IP 位址屬於同一個子網路區塊。

打開瀏覽器網頁，進入設定畫面進行設定。 Switch

Option 2: Conﬁgure with Switch Default Static IP

Device management

interface

IP AddressMAC Address

Model

ZON Utility

Web GUI

DHCP – assigned IP

Network

Switch

series

Password

User Name

admin

1234

Switch

series

Password

admin

1234

User Name

192.168.1.1

Device management

interface

xxxxxx xx:xx:xx... xxx.xxx.x.x

简中

繁中

简中

繁中

Produktspezifikationen

Marke:	ZyXEL
Kategorie:	Schalter
Modell:	GS2220-50
Breite:	440 mm
Tiefe:	200 mm
Gewicht:	2900 g
Mitgelieferte Kabel:	AC
Produktfarbe:	Schwarz
Höhe:	44.5 mm
AC Eingangsspannung:	100 - 240 V
AC Eingangsfrequenz:	50 - 60 Hz
Betriebstemperatur:	0 - 50 °C
Relative Luftfeuchtigkeit in Betrieb:	10 - 95 %
Verpackungsbreite:	496 mm
Verpackungstiefe:	289 mm
Verpackungshöhe:	90 mm
Paketgewicht:	3970 g
Netzstandard:	IEEE 802.1D, IEEE 802.1Q, IEEE 802.1ab, IEEE 802.1p, IEEE 802.1s, IEEE 802.1w, IEEE 802.1x, IEEE 802.3ab, IEEE 802.3ad, IEEE 802.3az, IEEE 802.3u, IEEE 802.3x, IEEE 802.3z
Unterstützte Sicherheitsalgorithmen:	SNMP, SNMPv2, SNMPv3, SSH-2, SSL/TLS
Quality of Service (QoS) Support:	Ja
Zertifizierung:	LVD, BSMI\nFCC 15 A, CE EMC A, BSMI ENC\nRoHS A
Power over Ethernet (PoE):	Nein
Stromverbrauch (max.):	36.9 W
Temperaturbereich bei Lagerung:	-40 - 70 °C
Luftfeuchtigkeit bei Lagerung:	10 - 95 %
Geräuschpegel:	47.3 dB
Switch-Typ:	Managed
Anzahl der basisschaltenden RJ-45 Ethernet Ports:	44
Basic Switching RJ-45 Ethernet Ports-Typ:	Gigabit Ethernet (10/100/1000)
10G-Unterstützung:	Nein
Kupfer Ethernet Verkabelungstechnologie:	10BASE-TX, 1000BASE-T
MAC-Adressentabelle:	16000 Eintragungen
Routing-/Switching-Kapazität:	100 Gbit/s
Rack-Einbau:	Ja
Web-basiertes Management:	Ja
Multicast Unterstützung:	Ja
Anzahl Combo-SPF-Anschlüsse:	4
Port-Spiegelung:	Ja
Link Aggregation:	Ja
Spannbaum-Protokoll:	Ja
VLAN-Unterstützung:	Ja
DHCP-Funktionen:	DHCP client, DHCP relay, DHCP snooping, DHCPv6 client, DHCPv6 relay
Mittlere Betriebsdauer zwischen Ausfällen (MTBF):	660245 h
Speicherkapazität:	256 MB
MAC Adressen Filtern:	Ja
Flash-Speicher:	32 MB
Virtuelle LAN-Funktionen:	Port-based VLAN, Private VLAN, Protocol-based VLAN, Voice VLAN
Unterstützung Datenflusssteuerung:	Ja
Ratenbeschränkung:	Ja
Broadcast-Sturmkontrolle:	Ja
Transferrate:	74 Mpps
Datenpaket-Pufferspeicher:	1.5 MB
Wärmeableitung:	125.829 BTU/h
Switch-Ebene:	L2
Systemereignisprotokoll:	Ja
Zugriffkontrollliste:	Ja
Authentifizierung:	Guest VLAN, MAC-based authentication
Optischer Kabelverbinder:	SFP
Ethernet-Kabel Verkablungstechnologie:	1000BASE-X
Anzahl Faseranschlüsse:	2
Autentifizierungstyp:	IEEE 802.1x, RADIUS
Konfiguration der Standorteinstellungen (CLI):	Ja
IGMP-Snooping:	Ja
