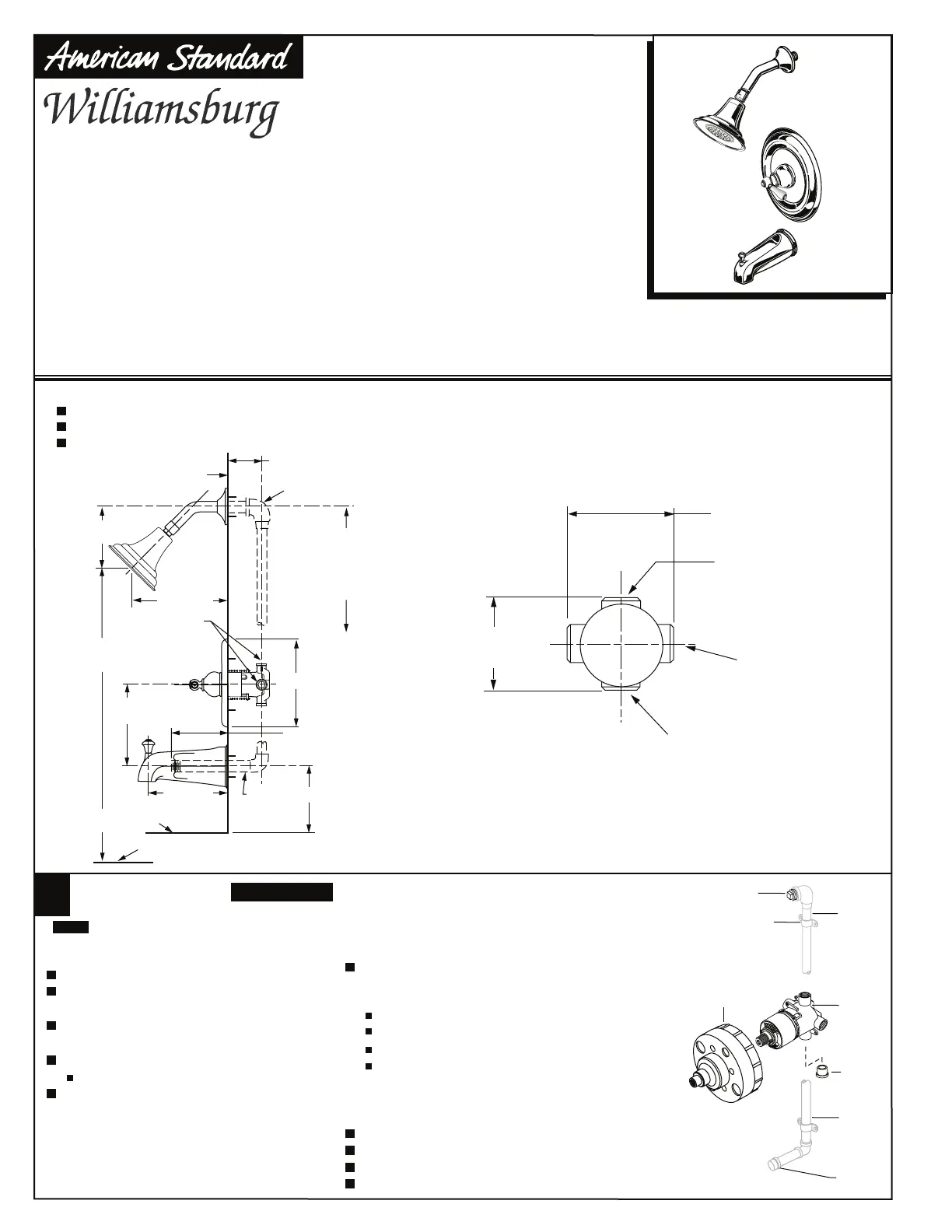

PRESSURE BALANCING BATH AND SHOWER SETS

JUEGOS DE BAÑERA Y DUCHA CON PRESIÓN EQUILIBRADA

ENSEMBLES DE BAIN ET DOUCHE À ÉQUILIBRAGE DE PRESSION

U.S. Patent No. D403,750

To assure proper positioning in relation to wall, note roughing-in dimensions.

Tome nota de las dimensiones de desbastado para asegurar la posición correcta respecto de la pared.

Pour garantir un bon positionnement par rapport au mur, tenir compte des dimensions de préparation.

1-5/8" TO 3-1/4"

1

ROUGHING-IN

Turn off water at main supply.

CAUTION

When soldering, remove PLASTER GUARD, CARTRIDGES and CHECK STOPS (IF PRESENT). When finished soldering,

flush valve body, replace cartridges, check stops (if present) and plaster guard to continue installation. Use thread

sealant or Teflon tape on threaded connections.

NOTE

THREADED INLETS

ENTRADAS ROSCADAS

ENTRÉES FILETÉES

INLETS 3-3/8"

ENTRADAS, 3-3/8" (85,7 mm)

ENTRÉES 85,7 mm

INLETS 1/2" NPT

ENTRADAS, 1/2" (12,7 mm) NPT

ENTRÉES 12,7 mm

3-3/8"

ENTRADAS, 3-3/8"

(85,7 mm)

ENTRÉES 85,7 mm

SHR. 1/2" NPT

DUCHA, 1/2" (12,7 mm) NPT

DOUCHE 1/2 po NPT

TUB PORT 1/2" NPT

ORIFICIO DE LA BAÑERA, 1/2" (12,7 mm) NPT

BAIGNOIRE 1/2 po NPT

If the valve is installed on a fiberglass

or other thin wall application, the

PLASTER GUARD (4) can be used as a support.

See Roughing-in diagram before starting.

Connect RISER PIPE (1) to MANIFOLD (2) top

outlet marked "SHR".

Connect TUB FILLER PIPE (3) at bottom

outlet marked "TUB".

Supply connections are:

1/2" female NPT for threaded inlets

For proper positioning the finished wall

must be within side wall of PLASTER

GUARD (4).

Connect hot and cold water supplies.

Cap off shower pipe (5) and tub filler pipe (6).

For support, use pipe BRACES (7) secured to wooden braces.

With valve turned off, turn on water supplies.Check for leaks.

COLD

FRÍA

FROID

HOT

CALIENTE

CHAUD

PLUG

TAPÓN

BOUCHON

Cut a 3" dia. hole in the shower stall.

If STOPS are used, drill two additional

1" holes to allow access to the stops.

Remove PLASTER GUARD (4), rotate 180 degrees

so that indicated screw holes fit MANIFOLD (2).

Push CAP on valve, place ESCUTCHEON on and

attach with screws.

1

7

5

3

6

4

2

Gracias por seleccionar los productos American Standard, sinónimo de la mejor calidad

durante más de 100 años. Por favor lea estas instrucciones detenidamente antes de

comenzar para que lleve a cabo la instalación sin contratiempos.

Instrucciones de instalación

Nous vous remercions d’avoir choisi American Standard… synonyme de qualité supérieure

depuis plus de 100 ans. Pour vous assurer que l’installation se déroulera sans difficulté,

veuillez lire attentivement ces instructions avant de commencer.

Thank you for selecting American-Standard...the benchmark of fine

quality for over 100 years. To ensure that your installation proceeds smoothly--

please read these instructions carefully before you begin.

Mode d’installation

Installation Instructions

ROUGHING-IN DIMENSIONS DIMENSIONES DE DESBASTADO DIMENSIONS DE PRÉPARATION

Certified to comply with ANSI A112.18.1

Cumplimiento certificado de los requisitos

de la norma ANSI A112.18.1

Certifié conforme à la norme ANSI A112.18.1

FINISHED WALL

PARED TERMINADA

PAROI FINIE

4"

BOTTOM OF TUB

FONDO DE LA BAÑERA

FOND BAIGNOIRE

74" FOR HEAD CLEARANCE

74" (188 cm) DE ALTURA

188 cm POUR DÉGAGEMENT TÊTE

5" REF.

5" (127 mm) REF.

RÉF. 127 mm

18" OPTIONAL

OPTATIVO, 18" (45,7 cm)

OPTION 4,57 cm

5-1/8" REF.

5-1/8" (130 mm) REF.

RÉF. 130 mm

3-7/8" REF.

3-7/8" (98 mm) REF.

RÉF. 98 mm

1/2" I.P.S.

1/2" NPT

(12,7 mm) NPT

OU 1/2 po NPT

7-5/8"

7" REF.

7" (178 mm) REF.

RÉF. 178 mm

OPTIONAL TO FINISHED FLOOR

USUALLY BETWEEN 65'' AND 78''

OPTATIVO AL PISO TERMINADO,

POR LO GENERAL ENTRE

65" Y 78" (165 A 198 cm)

DISTANCE ENTRE OPTION ET

PLANCHER FINI ENTRE

165 cm ET 198 cm

"SEE ILLUSTRATION"

"VEA LA FIGURA"

"VOIR ILLUSTRATION"

Hot

Co

l

d

Of

f

TOP OF TUB RIM

BORDE SUPERIOR DE LA BAÑERA

HAUT REBORD BAIGNOIRE

1041.229 SERIES

SERIE 1041.229

SÉRIE 1041.229

1040.229 SERIES

SERIE 1040.229

SÉRIE 1040.229

M968397 Rev.1.5
