M968394 Rev.1.3 (4/18)

T215.7XX SERIES

T212.7XX SERIES

T211.7XX SERIES

T254.7XX SERIES

U.S. Patent No. D403,750

Hot

Cold

Off

4

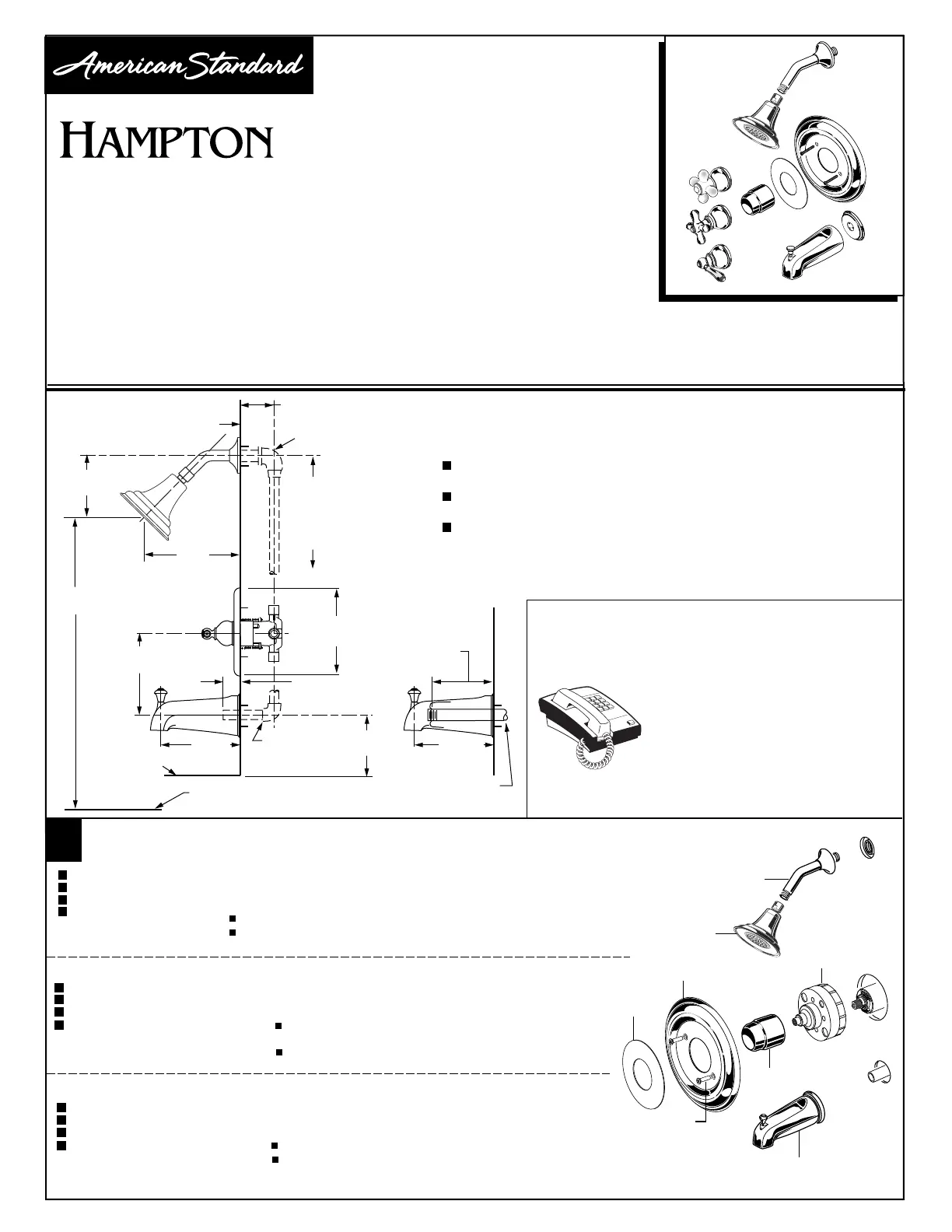

INSTALL TRIM

INSTALACIÓN DE LA MOLDURA

INSTALLATION DES GARNITURES

Remove PLASTER GUARD (4). Push CAP (1) on valve.

Place ESCUTCHEON (2) and DIAL PLATE (3) and attach with SCREWS (8).

Install SHOWER ARM with FLANGE (5) and SHOWER HEAD (6).

Install DIVERTER SPOUT (7).

For sweat inlets; 1/2" copper slip on spout.

For threaded inlets; 1/2" female NPT spout.

Quite el PROTECTOR DE YESO (4) y coloque la TAPA (1).

Monte el ESCUDETE (2) y la PLACA DE CARÁTULA (3) utilizando los TORNILLOS (8).

Instale el BRAZO DE LA DUCHA con la BRIDA (5) y la CABEZA DE LA DUCHA (6).

Instale la BOQUILLA DESVIADORA (7)

Entradas a presión: manguito de cobre de 1/2" (12,7 mm)

en la boquilla.

Entradas roscadas: boquilla NPT hembra de 1/2" (12,7 mm).

Enlever la PROTECTION EN PLASTIQUE (4). Enfoncer le CAPUCHON (1).

Monter l'ÉCUSSON (2) et la PLAQUE GRADUÉE (3) à l'aide des VIS (8).

Installer le BRAS DE DOUCHE avec la BRIDE (5) et la TÊTE DE DOUCHE (6).

Installer le BEC DE RÉPARTITION (7).

Pour les entrées lisses : joint coulissant en cuivre 12,7 mm (1/2 po.) sur le bec.

Pour les entrées filetées : bec NPT femelle 12,7 mm (1/2 po.).

5

6

2

1

3

8

7

To assure proper positioning in relation to wall, note

roughing-in dimensions.

Tome nota de las dimensiones de desbastado para

asegurar la posición correcta respecto de la pared.

Pour garantir un bon positionnement par rapport au

mur, tenir compte des dimensions de préparation.

ROUGHING-IN DIMENSIONS

DIMENSIONES DE DESBASTADO

DIMENSIONS DE PRÉPARATION

Product names listed herein are trademarks of American Standard Inc.

Los nombres de los productos presentados en este documento son marcas comerciales de American Standard Inc.

Les noms des produits indiqués dans ce document sont des marques de commerce de American Standard Inc.

HOTLINE FOR HELP • NÚMERO DE EMERGENCIA • ASSISTANCE TÉLÉPHONIQUE

For toll-free information and answers to your questions, call:

Llame sin costo para obtener información y respuestas a sus preguntas:

Pour obtenir des renseignements ou une réponse à vos questions, composer

sans frais le :1 (800) 442-1902

Weekdays • De lunes a viernes • En semaine :

8:00 to 8:00 p.m. Eastern Time

Du lundi au vendredi de 8 h à 20 h, HNE

Lunes a Viernes 8:00 a.m. a 6:00 p.m.

CANADA • EN CANADÁ • AU CANADA

1-800-387-0369 (TORONTO 1-905-306-1093)

IN MEXICO 01-800-839-12-00

1

Hot

Cold

Off

Gracias por seleccionar los productos American Standard, sinónimo de la mejor calidad

durante más de 100 años. Por favor lea estas instrucciones detenidamente antes de

comenzar para que lleve a cabo la instalación sin contratiempos.

Nous vous remercions d’avoir choisi American Standard… synonyme de qualité supérieure

depuis plus de 100 ans. Pour vous assurer que l’installation se déroulera sans difficulté,

veuillez lire attentivement ces instructions avant de commencer.

Thank you for selecting American-Standard...the benchmark of fine

quality for over 100 years. To ensure that your installation proceeds smoothly--

please read these instructions carefully before you begin.

BATH/SHOWER TRIM KIT

JUEGO DECORATIVO PARA BANERA Y DUCHA

ENSEMBLE DE GARNITURES DE BAIGNOIRE ET DOUCHE

Instrucciones de instalación

Mode d’installation

Installation Instructions

Certified to comply with ANSI A112.18.1

Cumplimiento certificado de los requisitos

de la norma ANSI A112.18.1

Certifié conforme à ANSI A112.18.1

1-5/8" TO 3-1/4"

1-5/8" A 3-1/4" (41 MM A 83 MM)

41 mm (1-5/8 po.) À 83 mm (3-1/4 po.)

1/2" NPT

1/2" (12,7 MM) NPT

NPT 12,7 mm (1/2 po.)

FINISHED WALL

PARED TERMINADA

PAROI FINIE

BOTTOM OF TUB

FONDO DE LA BAÑERA

FOND BAIGNOIRE

74" FOR HEAD CLEARANCE

74" (188 cm) DE ALTURA

188 cm POUR DÉGAGEMENT TÊTE

5" REF.

5" (127 mm) REF.

RÉF. 127 mm

7" REF.

7" (178 mm) REF.

RÉF. 178 mm

7-5/8" REF.

7-5/8" (194 mm) REF.

RÉF.194 mm

4" REF.

4" (102 mm) REF.

RÉF. 102 mm

18" OPTIONAL

OPTATIVO, 18" (45,7 cm)

OPTION 45,7 cm (18 po.)

5-1/8" REF.

5-1/8" (130 mm) REF.

RÉF. 130 mm (5-1/8 po.)

1" MIN.

1" (25 mm) MÍNIMO

MIN. 25 mm (1 po.)

OPTIONAL TO FINISHED FLOOR

USUALLY BETWEEN 65'' AND 78''

OPTATIVO AL PISO TERMINADO,

POR LO GENERAL ENTRE

65" Y 78" (165 A 198 cm)

DISTANCE ENTRE OPTION ET

PLANCHER FINI ENTRE

165 cm ET 198 cm (65 à 78 po.)

TOP OF TUB RIM

BORDE SUPERIOR

DE LA BAÑERA

HAUT REBORD

BAIGNOIRE

1/2" COPPER

1/2" (12,7 mm)

COBRE

12,7 mm

(1/2 po.) CUIVRE

5-1/8" REF.

5-1/8" (130 mm) REF.

RÉF. 130 mm (5-1/8 po.)

4-3/8" REF.

4-3/8" (111 mm) REF.

RÉF. 111 mm (4-3/8 po.)

1/2" NPT

1/2" (12,7 MM) NPT

NPT 12,7 mm (1/2 po.)

© AS America, Inc. 2018
