Seite 1/2

6LE007113A

Bedienungs- und

Montageanleitung

Istruzioni d'uso

e di montaggio

Berker GmbH & Co. KG - Klagebach 38 - 58579 Schalksmühle/Germany - Telefon: + 49 (0) 23 55/90 5-0 - Telefax: + 49 (0) 23 55/905-3111 - www.berker.com - 6LE007113A - 09/2019

2029 ..

Raumtemperaturregler mit Schalter

Heizen/Kühlen

Termostato ambiente con interruttore

riscaldamento/raffreddamento

Sicherheitshinweise

Einbau und Montage elektrischer Geräte dürfen

nur durch eine Elektrofachkraft gemäß den ein-

schlägigen Installationsnormen, Richtlinien,

Bestimmungen, Sicherheits- und Unfallverhü-

tungsvorschriften des Landes erfolgen.

Bei Nichtbeachten der Anleitung können Schä-

den am Gerät, Brand oder andere Gefahren ent-

stehen.

Diese Anleitung ist Bestandteil des Produktes

und muss beim Endkunden verbleiben.

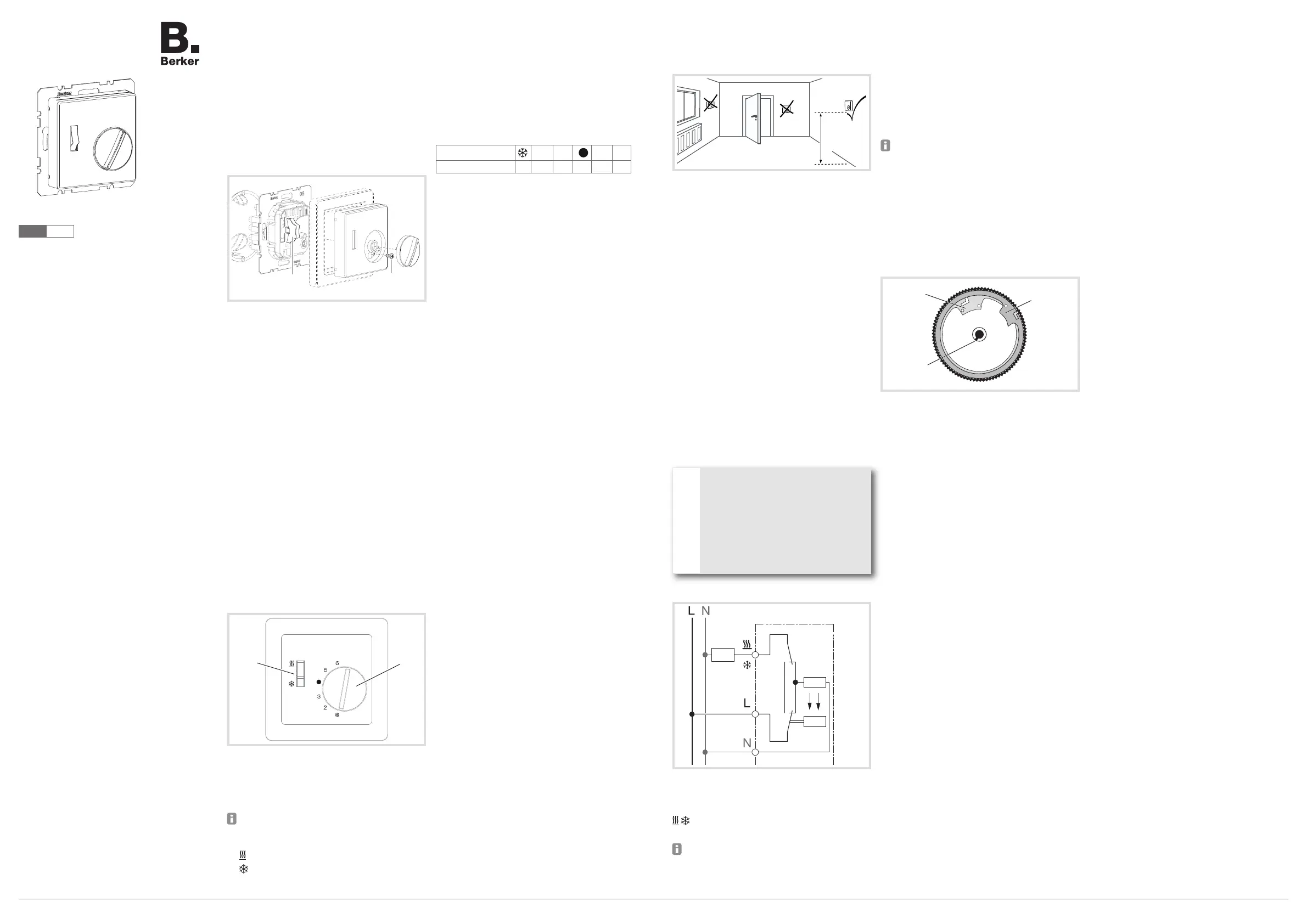

Geräteaufbau

(1)

(2)

(3)

(4)

(5)

(6)

Bild 1: Geräteaufbau

(1) Temperaturregler Einsatz

(2) Schaltwippe

(3) Rahmen (nicht im Lieferumfang)

(4) Zentralstück

(5) Befestigungsschraube

(6) Regulierknopf

Funktion

Der Temperaturregler dient zur Regelung der Tem-

peratur in geschlossenen Räumen. Die Regelung

erfolgt über den gemessenen Wert des internen

Temperaturfühlers. Durch die thermische Rück-

führung (Heizwiderstand) wird im Heizbetrieb eine

efﬁziente Regelung erreicht.

Der Temperaturregler besitzt einen Schalter über

den zwischen den Regelungsarten Heizen und

Kühlen umgeschaltet wird.

Bestimmungsgemäßer Gebrauch

- nur zur Anwendung in Innenräumen geeignet.

- Montage in Gerätedose nach DIN 49073 (tiefe

Dose empfohlen)

Bedienung

(7)

(6)

Bild 2: Bedienelemente

(6) Regulierknopf

(7) Schalter Heizen/Kühlen

Heiz-/Kühlbetrieb umschalten

Die Bedruckung des Heiz-/Kühl-Umschalters

auf stromlos geschlossene Ventile ausgelegt.

 Schalter in die gewünschte Position schalten.

Heizen

Kühlen

Die gewünschte Betriebsart wird ausgeführt.

Temperatursollwert einstellen

Mit dem Regulierknopf (6) wird der Sollwert der

Raumtemperatur vorgegeben:

- Heizen:

Bei Unterschreiten des Sollwertes schaltet das

Gerät ein.

- Kühlen :

Bei Überschreiten des Sollwertes schaltet das

Gerät ein.

Der Einstellbereich beträgt max. 5°C bis 30°C.

Einstellwert (Skala)

2 3 5 6

Temperartur [°C]

5 10 15 20 25 30

Tabelle1: Einstellwerte des Regulierknopfes

 Regulierknopf auf die gewünschte Einstellung

drehen.

Informationen für die Elektrofachkraft

Montage und elektrischer Anschluss

Montageort auswählen

1,5 m

Bild 3: Empfohlener Montageort

- Installation an Innenwänden gegenüber der

Heizquelle bevorzugen.

- Optimale Montagehöhe: ca. 1,5 m über dem

Fußboden.

- Montage an Außenwänden und Zugluft von

Fenstern und Türen am Montageort vermeiden

- Die erwärmte Raumluft sollte den Regler unge-

hindert erreichen können. Regler nicht inner-

halb von Regalwänden oder hinter Vorhängen

und ähnlichen Abdeckungen montiern.

- Fremdwärme beeinﬂ usst die Regelgenauigkeit

nachteilig. Direkte Sonneneinstrahlung, die Nä-

he von Fernseh-, Rundfunk- und Heizgeräten,

Lampen, Kaminen und Heizungsrohren vermei-

den.

- Montage in Kombinationen mit Dimmern ver-

meiden. Gegebenenfalls möglichst großen Ab-

stand zwischen beiden Geräten einhalten. Bei

einer Anordnung übereinander muss der Regler

unterhalb des Dimmers angeordnet werden.

- Bei Montage in Hohlwänden beachten, dass

der Regler auch rückseitig keiner Fremderwär-

mung oder -kühlung durch Zugluft oder Steiglei-

tungen ausgesetzt wird

GEFAHR!

Elektrischer Schlag bei Berühren

spannungsführender Teile!

Elektrischer Schlag kann zum Tod

führen!

Vor Arbeiten am Gerät Anschlusslei-

tungen freischalten und spannungs-

führende Teile in der Umgebung abde-

cken!

Gerät anschliessen und montieren

< ϑ

Bild 4: Elektrischer Anschluss

L Außenleiter (Phase)

N Neutralleiter

Lastanschluss Heizen/Kühlen

RF Heizwiderstand thermische Rückführung

Zur Spannungsversorgung der thermischen

Rückführung ist der N-leiter anzuschließen,

ansonsten ist mit großen Temperaturschwan-

kungen zu rechnen.

 Regler gemäß Anschlussplan anschließen

(Bild 4).

 Schaltwippe (2) gemäß Abbildung in der ent-

sprechende Aufnahmeöffnung montieren.

 Rahmen (3) aufsetzen und lagerichtig über

Zentralstück (4) mit Befestigungsschraube (5)

ﬁxieren.

 Regulierknopf (6) aufstecken.

Inbetriebnahme

Das Thermobimetall des Reglers benötigen

eine gewisse Zeit, um sich der Raumtemperatur

anzupassen. Unmittelbar nach der Montage

wird deshalb der Schaltpunkt von der Raum-

temperatur abweichen. Die Schaltpunktgenau-

igkeit ist erst nach ca. 1 bis 2 Stunden Betriebs-

dauer gegeben.

Einstellbereich begrenzen

Über 2 Einstellringe auf der Innenseite des Regu-

lierknopfes kann der Temperatur-Einstellbereich

individuell begrenzt werden.

max

min

(8)

(9)

(10)

Bild 5: Regulierknopf von hinten

(8) Einstellring Maximale Temperatur (rot)

(9) Einstellring Minimale Temperatur (blau)

(10) Nase der Drehachse

 Regulierknopf abziehen.

 Zur Einstellung des maximalen Sollwertes roten

Einstellring (8) mit einem geeigneten spitzen

Gegenstand gegen den Uhrzeigersinn in die

gewünschte Position drehen.

 Zur Einstellung des minimalen Sollwertes

blauen Einstellring (9) im Uhrzeigersinn in die

gewünschte Position drehen.

 Regulierknopf aufstecken. Hierbei beachten

das die Nase (10) auf der Drehachse in die

entsprechende Aussparung der Aufnahme im

Regler geführt wird.

Anhang

Technische Daten

Kontaktart Wechsler

Temperaturbereich 5 .. 30 °C

Nennspannung AC 230 V

Nennstrom

- Heizen 5 A

- Kühlen 2 A

Schaltleistung Heizen / Kühlen 1,1 kW

Schaltdifferenz Temperatur ~0,5 K

Betriebstemperatur 0 .. 55 °C

Verschmutzungsgrad 2

Zulässige relative Raumfeuchte max 95 %,

keine Betauung

Bemessungs-Stoßspannung 4 kV

Energie-Klasse I = 1 %

Wirkungsweise 1 C

Schutzklasse (nach vollständiger

Montage der Abdeckung) ΙΙ

Anschlussklemmen Steckklemmen

- starr 1 ... 2,5 mm²

Hilfe im Problemfall

Große Temperaturschwankungen bei der

Regelung

Keine thermische Rückführung, da kein N-Leiter

angeschlossen wurde.

N-Leiter anschließen.
