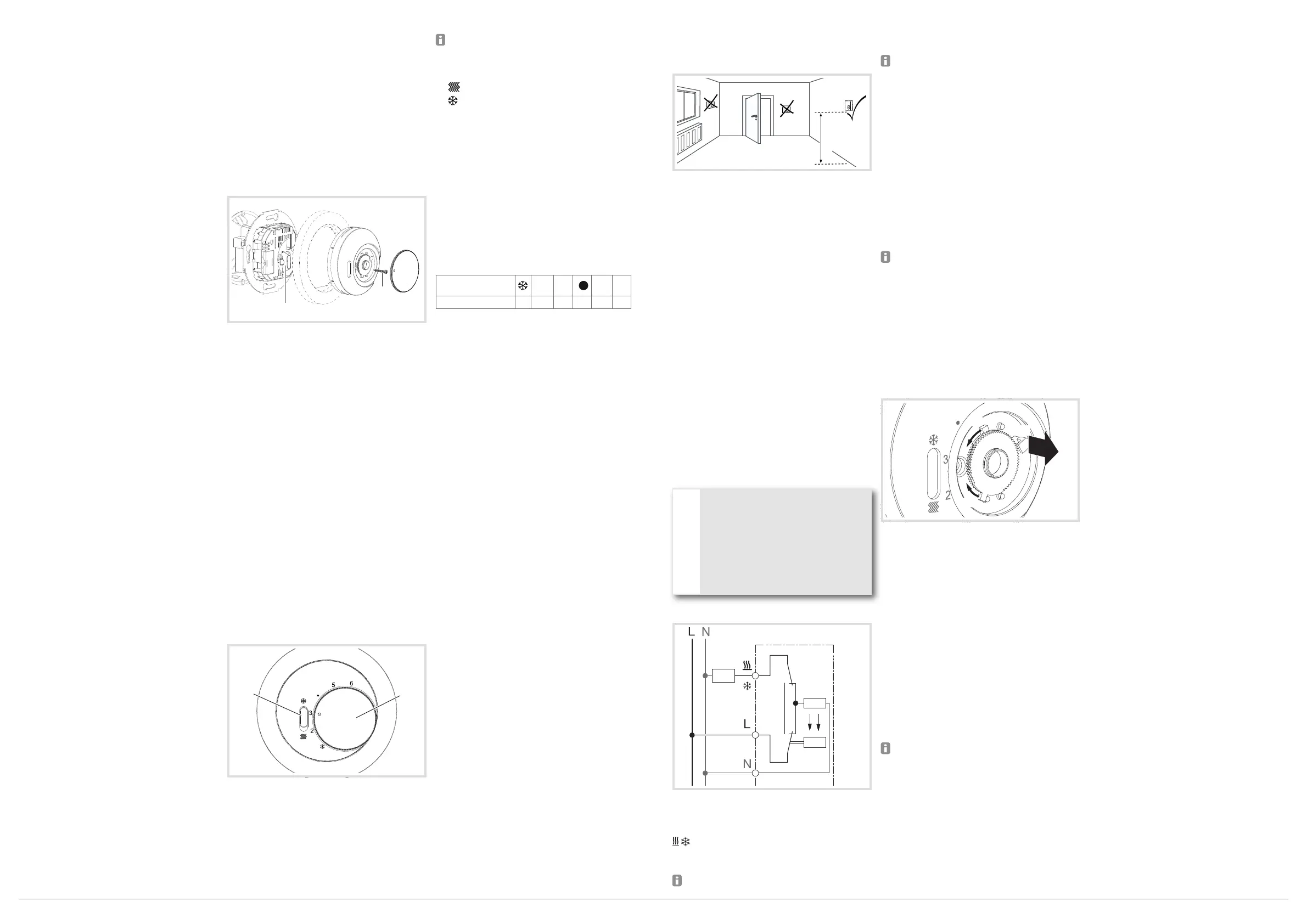

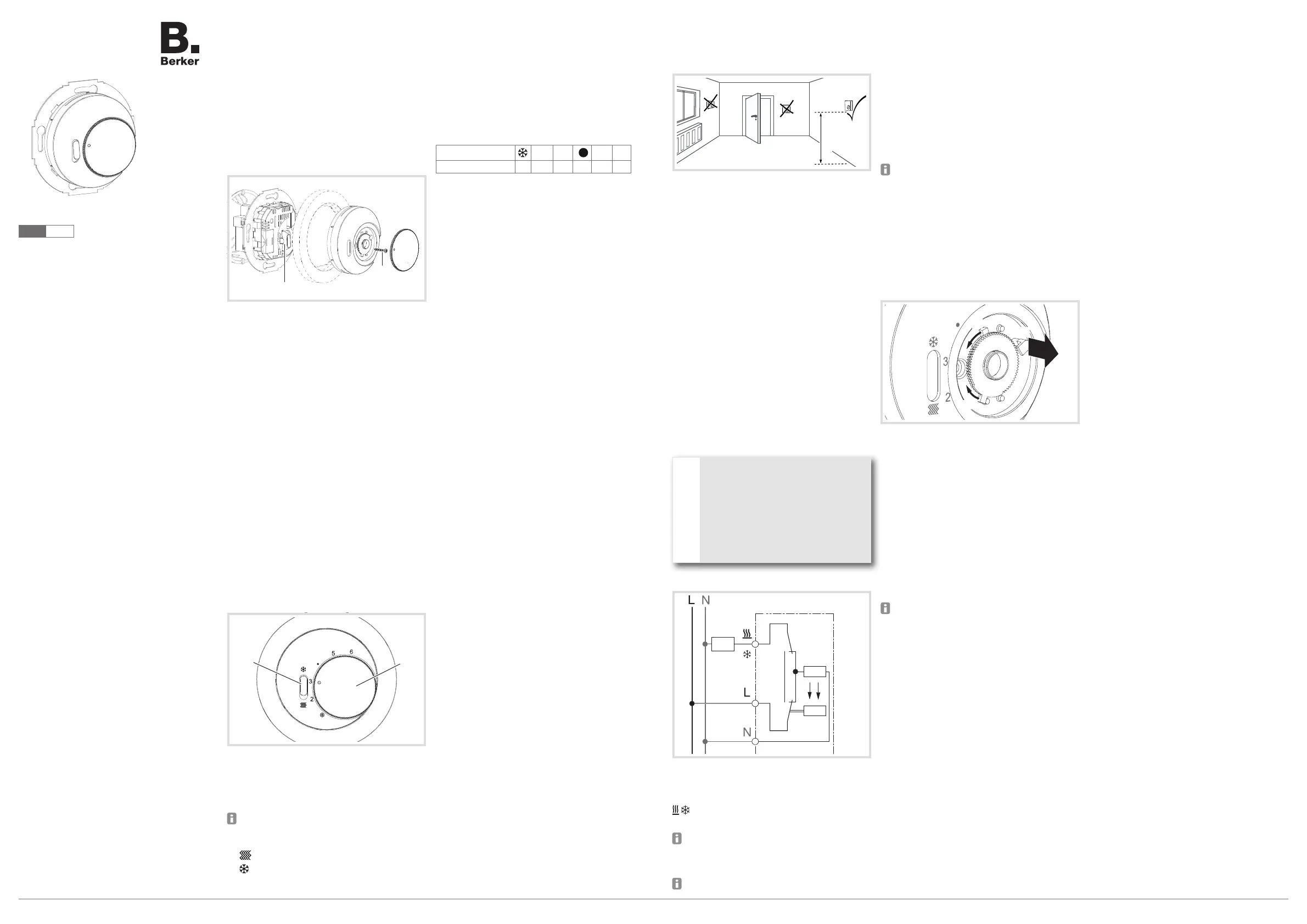

Seite 1/2
6LE007111C
Bedienungs- und
Montageanleitung
Istruzioni d'uso
e di montaggio
e
y
Berker GmbH & Co. KG - Zum Gunterstal - 66440 Blieskastel/Germany - Telefon: + 49 6842/945-0 - Telefax: + 49 6842/945-4625 - www.berker.com - 6LE007111C - 12/2020
2029 20 ..
Raumtemperaturregler mit Schalter
Heizen/Kühlen
Termostato ambiente con interruttore
riscaldamento/raffreddamento
Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen
nur durch eine Elektrofachkraft gemäß den ein-
schlägigen Installationsnormen, Richtlinien,
Bestimmungen, Sicherheits- und Unfallverhü-
tungsvorschriften des Landes erfolgen.
Bei Nichtbeachten der Anleitung können Schä-
den am Gerät, Brand oder andere Gefahren
entstehen.
Diese Anleitung ist Bestandteil des Produktes
und muss beim Endkunden verbleiben.
Geräteaufbau
(1)
(3)
(4)
(6)
(2)
(5)
Bild 1: Geräteaufbau
(1) Temperaturregler Einsatz
(2) Schaltwippe
(3) Rahmen (nicht im Lieferumfang)
(4) Zentralstück
(5) Befestigungsschraube
(6) Regulierknopf
Funktion
Der Temperaturregler dient zur Regelung der Tem-
peratur in geschlossenen Räumen. Die Regelung
erfolgt über den gemessenen Wert des internen
Temperaturfühlers. Durch die thermische Rück-
führung (Heizwiderstand) wird im Heizbetrieb eine
eziente Regelung erreicht.
Der Temperaturregler besitzt einen Schalter über den
zwischen den Regelungsarten Heizen und Kühlen
umgeschaltet wird.
Bestimmungsgemäßer Gebrauch
- nur zur Anwendung in Innenräumen geeignet.
- Montage in Gerätedose nach DIN 49073 (tiefe
Dose empfohlen)
Bedienung
(7)
(6)
Bild 2: Bedienelemente
(6) Regulierknopf
(7) Schalter Heizen/Kühlen
Heiz-/Kühlbetrieb umschalten
Die Bedruckung des Heiz-/Kühl-Umschalters auf
stromlos geschlossene Ventile ausgelegt.
Schalter in die gewünschte Position schalten.
Heizen
Kühlen
Die gewünschte Betriebsart wird ausgeführt.
Temperatursollwert einstellen
Mit dem Regulierknopf (6) wird der Sollwert der
Raumtemperatur vorgegeben:
- Heizen:
Bei Unterschreiten des Sollwertes schaltet das
Gerät ein.
- Kühlen :
Bei Überschreiten des Sollwertes schaltet das
Gerät ein.
Der Einstellbereich beträgt max. 5°C bis 30°C.
Einstellwert (Skala)
2 3 5 6
Temperartur [°C]
5 10 15 20 25 30
Tabelle1: Einstellwerte des Regulierknopfes
Regulierknopf auf die gewünschte Einstellung
drehen.
Informationen für die Elektrofachkraft
Montage und elektrischer Anschluss
Montageort auswählen
1,5 m
Bild 3: Empfohlener Montageort
- Installation an Innenwänden gegenüber der Heiz-
quelle bevorzugen.
- Optimale Montagehöhe: ca. 1,5 m über dem
Fußboden.
- Montage an Außenwänden und Zugluft von Fens-
tern und Türen am Montageort vermeiden
- Die erwärmte Raumluft sollte den Regler unge-
hindert erreichen können. Regler nicht innerhalb
von Regalwänden oder hinter Vorhängen und
ähnlichen Abdeckungen montiern.
- Fremdwärme beeinfl usst die Regelgenauigkeit
nachteilig. Direkte Sonneneinstrahlung, die Nähe
von Fernseh-, Rundfunk- und Heizgeräten, Lam-
pen, Kaminen und Heizungsrohren vermeiden.
- Montage in Kombinationen mit Dimmern vermei-
den. Gegebenenfalls möglichst großen Abstand
zwischen beiden Geräten einhalten. Bei einer
Anordnung übereinander muss der Regler unter-
halb des Dimmers angeordnet werden.
- Bei Montage in Hohlwänden beachten, dass der
Regler auch rückseitig keiner Fremderwärmung
oder -kühlung durch Zugluft oder Steigleitungen
ausgesetzt wird
GEFAHR!
Elektrischer Schlag bei Berühren
spannungsführender Teile!
Elektrischer Schlag kann zum Tod
führen!
Vor Arbeiten am Gerät Anschlusslei-
tungen freischalten und spannungs-
führende Teile in der Umgebung abde-
cken!
ç
Gerät anschliessen und montieren
< ϑ
RF
Bild 4: Elektrischer Anschluss
L Außenleiter (Phase)
N Neutralleiter
Lastanschluss Heizen/Kühlen
RF Heizwiderstand thermische Rückführung
Die Bedruckung des Heiz-/Kühl-Umschalters auf
stromlos geschlossene Ventile ausgelegt. An das
Gerät dürfen maximal 5 Ventilantriebe ange-
schlossen werden.
Zur Spannungsversorgung der thermischen
Rückführung ist der N-leiter anzuschließen,
ansonsten ist mit großen Temperaturschwankun-
gen zu rechnen.
Regler gemäß Anschlussplan anschließen
(Bild 4). Klemmebeschriftung beachten.
Schaltwippe (2) gemäß Abbildung in der entspre-
chende Aufnahmeönung montieren.
Rahmen (3) aufsetzen und lagerichtig über Zent-
ralstück (4) mit Befestigungsschraube (5) fixieren.
Regulierknopf (6) aufstecken.
Inbetriebnahme
Das Thermobimetall des Reglers benötigen
eine gewisse Zeit, um sich der Raumtemperatur
anzupassen. Unmittelbar nach der Montage wird
deshalb der Schaltpunkt von der Raumtempe-
ratur abweichen. Die Schaltpunktgenauigkeit
ist erst nach ca. 1 bis 2 Stunden Betriebsdauer
gegeben.
Einstellbereich begrenzen
Über 2 Einstellringe unter dem Regulierknopf kann
der Temperatur-Einstellbereich individuell begrenzt
werden.
(8)
(9)
(10)
Bild 5: Einstellbegrenzungs auf dem Zentralstück
(8) Arretierstift
(9) Einstellring Maximale Temperatur (rot)
(10) Einstellring Minimale Temperatur (blau)
Regulierknopf abziehen.
Arretierstift (8) soweit herausziehen, dass sich
die Einstellringe frei gegeneinander verschieben
lassen.
Zur Einstellung des maximalen Sollwertes roten
Einstellring (9) gegen den Uhrzeigersinn in die
gewünschte Position drehen.
Zur Einstellung des minimalen Sollwertes blauen
Einstellring (10) im Uhrzeigersinn in die ge-
wünschte Position drehen.
Bei der Einstellung ist eine grobe Orientierung
für die Einstellung an der augedruckten Skala
möglich.
Regulierknopf aufstecken. Hierbei beachten das
die Nase auf der Drehachse in die entsprechende
Aussparung der Aufnahme im Regler geführt
wird.
Anhang
Technische Daten
Kontaktart Wechsler
Temperaturbereich 5 - 30 °C
Nennspannung AC 230 V
Nennstrom Heizen/Kühlen 5(2) A
Schaltdierenz Temperatur ~0,5 K
Temperatur-Änderungsgeschwindigkeit
der Regelstrecke: max. 4 K/h
Verschmutzungsgrad 2
Zulässige relative Raumfeuchte max 95 %,
keine Betauung
Schutzklasse (nach vollständiger
Montage der Abdeckung) ΙΙ
Bemessungs-Stoßspannung 4 kV
Anschlussklemmen Schraubklemmen
- starr 1 ... 2,5 mm²
Hilfe im Problemfall
Große Temperaturschwankungen bei der
Regelung
Keine thermische Rückführung, da kein N-Leiter
angeschlossen wurde.
N-Leiter anschließen.
e
