NQ-RMK04
Nyquist Appliance
Joining Bracket Kit
INSTALLATION GUIDE
www.bogen.com
Specifications are subject to change.
©2018 Bogen Communications, Inc.
740-00058A 1806
UNIT 1
UNIT 1
UNIT 2
UNIT 2
UNIT 1
UNIT 2
A1
A2A2
B
A1
A2A2
A1
A2A2
B
BRACKET
ASSEMBLY
COMPLETED

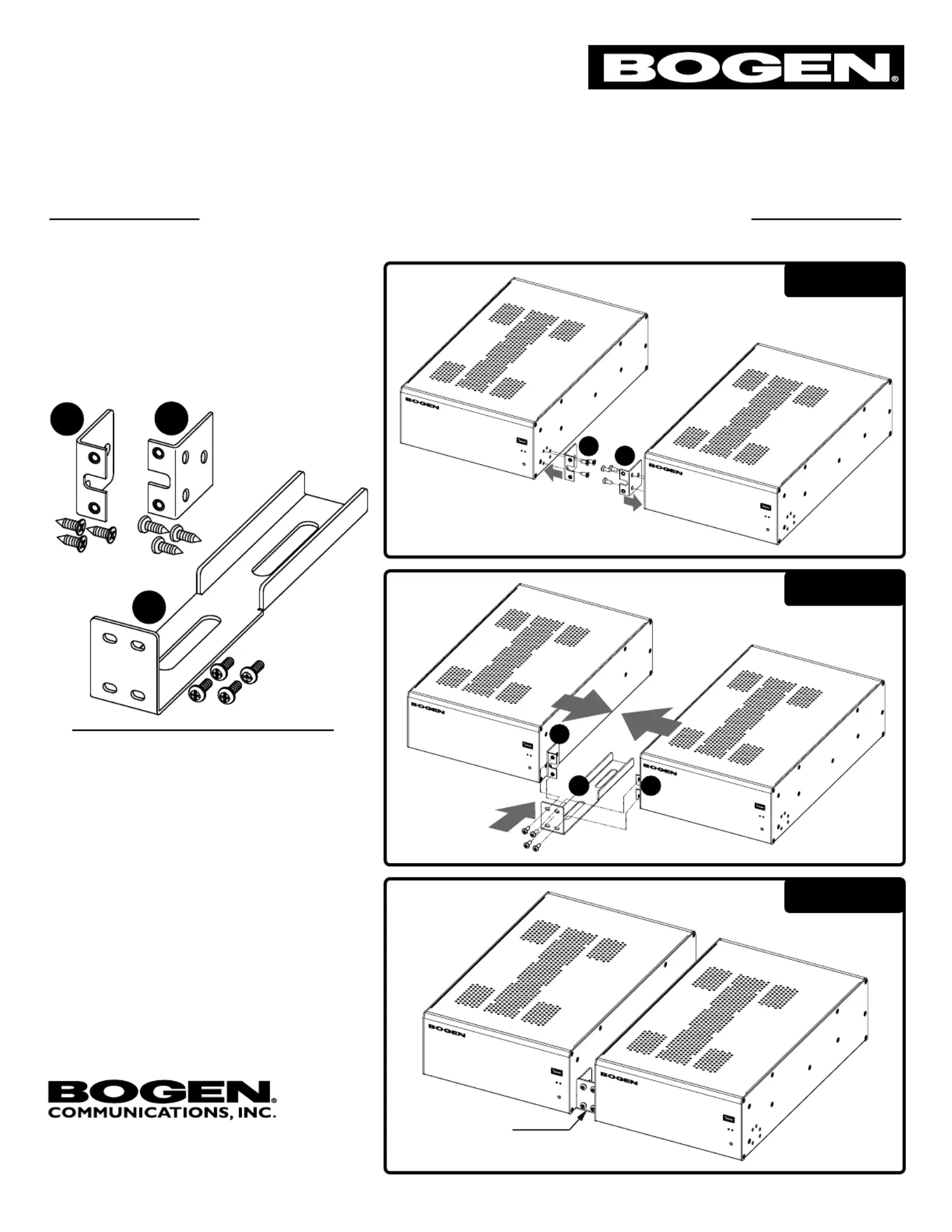

STEP 1: Attach Left Side Bracket (A1) to side
of UNIT 1 using three M3 sheet metal screws.
Attach Right Side Bracket to side of UNIT 2(A2)
using three M3 sheet metal screws.
STEP 2: Bringing both units together, position
Support Bracket between both units and(B)
secure using four M4 machine screws into the
Left (A1) and Right (A2) Side Brackets.
FINAL: Both units shown properly installed
as a completed Joining Bracket assembly.
CAUTION- Joining Bracket assemby must be
installed as shown.
JOINING BRACKET KIT INCLUDED ITEMS:
A1: Left Unit Side Bracket, three (3) M3 sheet
metal screws
A2: Right Unit Side Bracket, three (3) M3 sheet
metal screws
B: Support Bracket, four (4) M4 machine screws
