MC1002
PL Koło pomiarowe
CZ Měřicí kolečko
SK Meracie koliesko
LT Matavimo ratas
LV Mērīšanas ritenis
HU Mérőkerék
RO Roată de măsurare
DE Messrad
Producent/ výrobce/ výrobca/ gamintojas/ ražotājs/
gyártó/ producător/ hersteller
Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków
Tel. +48 22 73 83 777 wew. 129, 165, fax +48 22 73 83
779
serwis@dedra.com.pl www.dedra.pl
PL
Zastosowanie
Koło pomiarowe z licznikiem mechanicznym jest
urządzeniem służącym do wykonywania pomiarów na
długich (prostych bądź biegnących po łuku) dystansach.
Koło pomiarowe można wykorzystać do wykonywania
pomiarów działek budowlanych, obiektów inżynieryjnych,
odległości w konkurencjach sportowych, przy planowaniu
ogrodów, chodników, dróg itp. Urządzenie nie podlega
wymaganiom dyrektywy 2014/32/EU.
Opis urządzenia

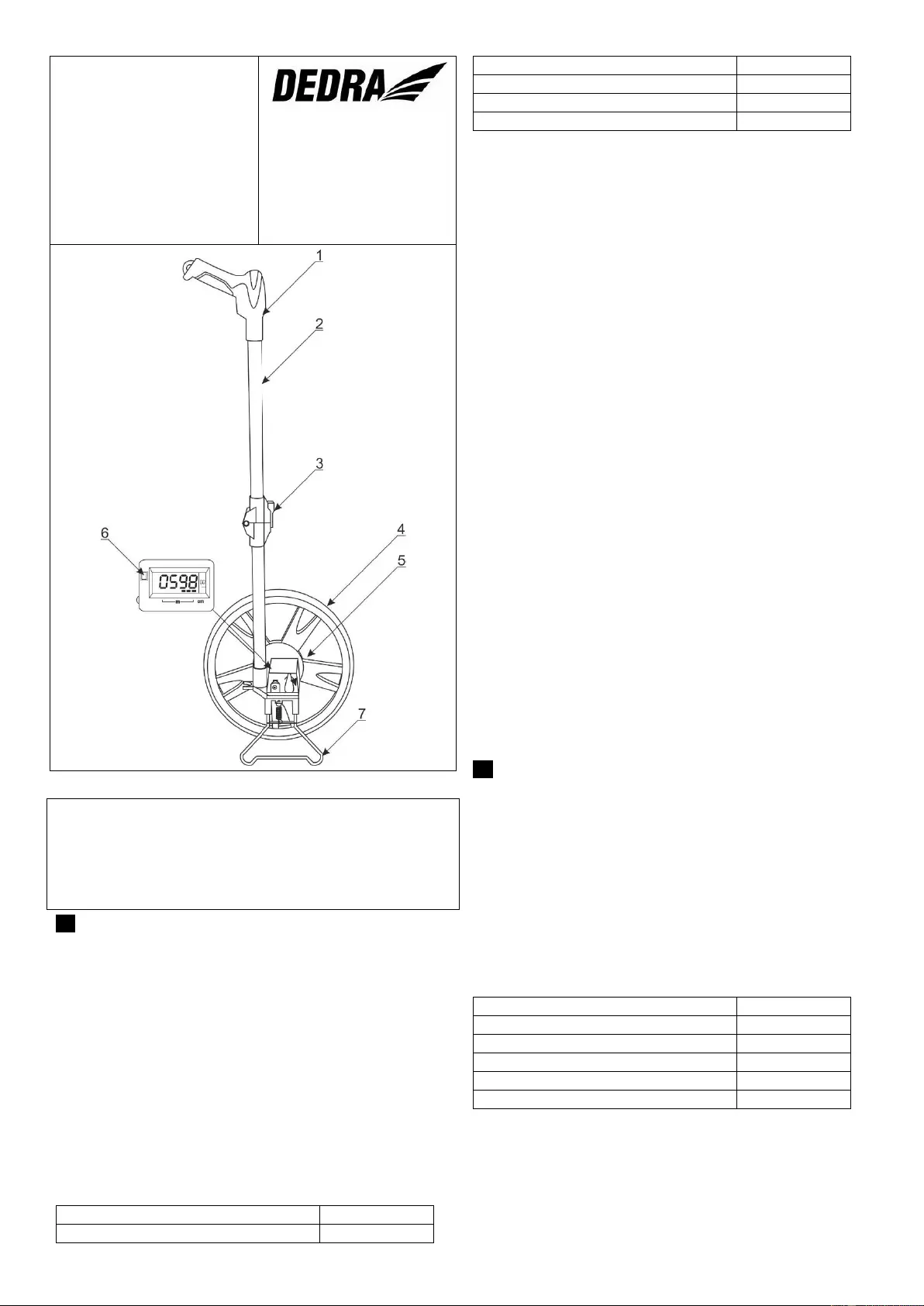

1. Rękojeść, 2. Drążek, 3. Zaciski drążka, 4. Koła, 5.
Strzałka wskazująca, 6. Przycisk reset licznika
mechanicznego. 7. Stopka podpierająca
Dane techniczne
Jednostka pomiaru
metr
Zakres pomiarowy [m]
99 999,9
Dokładność pomiaru [%]
0,5
Minimalny pomiar [m]
0,1
Temperatura stosowania [C]
-10 / +45
Średnica koła [" / mm]
12,5 / 318
Sposób pomiaru
Koło pomiarowe dostarczane jest złozone, w torbie
transportowej. W celu rozpoczecia pomiarów należy:
- wyjąć koło z torby trasportowej
- rozłożyć drążek na całą długość w taki sposób, aby
zatrzask zablokował części drążka w pozycji rozłożonej
(rys. A, 3)
- sprawdzić, czy licznik mechaniczy wskazuje 0. Jeśli nie,
wyzerować licznik przyciskiem na liczniku (rys. A, 6).
- ustawić koło tak, aby strzałka (rys. A, 5) wskazywała
miejsce rozpoczęcia pomiaru
- przemieszczać się w kierunku punktu końcowego
mierzonej odległości. Zwrócić uwagę, aby koło przez cały
czas stykało się z powierzchnią. Starać się nie dokonywać
pomiarów na nierównej powierzchni. Podczas mierzenia
poruszać się dokładnie po linii, której długość ma zostać
zmierzona.
- po dokonaniu pomiaru odczytać rezultat z licznika.
Kiedy urządzenie nie jest używane można rozłożyć stopkę
(rys. A, 7) i postawić koło pomiarowe.
Przechowywanie i transport
Po zakończeniu czynności pomiarowych zwolnic zatrzask
i złożyć drążek. Urządzenie przechowywać i przenosić w
torbie trasportowej.
W celu przedłużenia żywotności każdorazowo oczyścić
urządzenie po pracy. Zwrócić uwagę na czystość kół. Do
czyszczenia stosować ciepłą wodę z detergentem, nie
stosować agresywnych środków chemicznych.
Przechowywać w torbie transportowej, w suchym
pomieszczeniu, w temperaturze nie przekraczającej
dopuszczalnej (patrz dane techniczne). Uwaga:
urządzenie nie jest zabawką. Nie dawać dzieciom do
zabawy.
CZ
Použití
Měřicí kolečko je zařízení pro měření dlouhých (přímých
nebo zakřivených) vzdáleností. Měřicí kolečko můžete
použít k měření stavebních pozemků, inženýrských
staveb, vzdáleností při sportovních soutěžích, při
plánování zahrad, chodníků, cest atp. Zařízení nepodléhá
požadavkům směrnice 2014/32/EU.
Popis zařízení
1. Rukojeť, 2. Tyč, 3. Spony tyče, 4. Kolečka, 5. Směrová
šipka, 6. Nulovací tlačítko mechanického počitadla, 7.
Opěrná noha
Technické údaje
Měrná jednotka
metr
Rozsah měření [m]
9 999,9
Přesnost měření [%]
0,5
Minimální měření [m]
0,1
Teplota použití [°C]
-10 / +45
Průměr kolečka ["/mm]
12,5 / 318
Způsob měření
Měřicí kolečko je dodáváno ve složeném stavu v
přepravním vaku. Abyste začali měření, proveďte:
– vyjměte kolečko z přepravního vaku,
– rozložte tyč na celou délku tak, aby západka zajistila
vysunuté části tyče (obr. A, 3),
– zkontrolujte, že na mechanickém počitadle je 0. Pokud
ne, resetujte počítadlo nulovacím tlačítkem (obr. A, 6),
– nastavte kolečko tak, aby šipka ukazovala na místo, kde
jste zahájili měření,
– posuňte se ke koncovému bodu měřené vzdálenosti.
Všímejte si kolečka, že dobře přiléhá k povrchu. Měření
neprovádějte na nerovném povrchu. Při měření se
pohybujte přesně po čáře, kterou chcete změřit,
– po provedení měření přečtěte výsledek z počitadla.
Pokud zařízení nepoužíváte, můžete rozložit nohu (obr. A,
7) a postavit měřicí kolečko.
Skladování a přeprava
Po dokončení činností měření uvolněte západku a složte
tyč. Zařízení skladujte a přepravujte v přepravním vaku.
Chcete-li prodloužit životnost, zařízení čistěte po každém
použití. Věnujte pozornost čistotě kol. K čištění používejte
teplou vodu se saponátem, nepoužívejte agresivní
chemikálie. Skladujte v přepravním vaku v suché místnosti
při teplotě nepřekračující přípustnou teplotu (viz technické
údaje). Upozornění: zařízení není hračka. Nedávejte
dětem na hraní.
SK
Použitie
Meracie koliesko je zariadenie, ktoré sa používa na
meranie dlhých úsekov (rovných alebo prebiehajúcich po
oblúku). Meracie koliesko sa používať na meranie
stavebných pozemkov, inžinierskych stavieb, vzdialeností
pri športových súťažiach, pri plánovaní záhrad, chodníkov,
ciest ap. Zariadenie nepodlieha požiadavkám smernice
2014/32/EÚ.
Popis zariadenia
1. Rukoväť, 2. Tyč, 3. Svorky násady, 4. Kolesá, 5.
Ukazovacia šípka, 6. Nulovacie tlačidlo mechanického
počítadla. 7. Podopierajúca pätka
Techniniai duomenys
Matavimo vienetas
metras
Matavimas [m]
9 999,9
Matavimo tikslumas [%]
0,5
Mažiausias matavimas [m]
0,1
Naudojimo temperatūra [C]
-10 / +45
Rato skersmuo [" / mm]
12,5 / 318
Vykonávanie merania
Meracie koliesko sa dodáva zložené, v prepravnej taške.
Postup vykonávania meraní:
- vyberte koliesko z prepravnej tašky
- roztiahnite násadu na celú dĺžku tak, aby západka
zablokovala časti násady v rozloženej polohe (obr. A.3),
- skontrolujte, či mechanické počítadlo ukazuje hodnotu 0.
Ak nie, vynulujte stlačením tlačidla na počítadle (obr. A.6).
- nastavte koliesko tak, aby šípka (obr. A.5) ukazovala
miesto začatia merania,
- premiestňujte sa smerom ku konečnému bodu meranej
vzdialenosti. Dávajte pozor, aby sa koliesko celý čas
dotýkalo povrchu. Snažte sa nevykonávať merania na
nerovnom povrchu. Počas merania prechádzajte presne
po línii, ktorej vzdialenosť chcete odmerať.
- po vykonaní merania nameranú hodnotu ukazuje
počítadlo.
Keď zariadenie nepoužívate, môžete rozložiť pätku (obr.
A.7) a meracie koliesko postaviť.
Uchovávanie a preprava
Po skončení merania povoľte západku a zložte násadu.
Zariadenie uchovávajte a prenášajte v prepravnej taške.
Aby ste predĺžili životnosť zariadenia, vždy po práci ho
náležite očistite. Predovšetkým sa postarajte, aby boli
čisté kolesá. Na čistenie používajte teplú vodu a čistiaci
prostriedok, nepoužívajte agresívne chemické
prostriedky. Uchovávajte v prepravnej taške, v suchej
miestnosti, pri teplote nepresahujúcej prípustné hodnoty
(pozrite technické parametre). Pozor: zariadenie nie je
hračka. Nedávajte ho deťom na hranie.
LT
Naudojimas
Matavimo ratas skirtas matavimų ilgų atstumų (lygiuose
arba lanko formos) atlikimui. Matavimo ratą galima
panaudoti statybos sklypų, inžinierinių objektų, atstumų
sporto lenktynėse matavimui, sodų, šaligatvių, kelių ir t. t.
planavimui. Prietaisui nėra taioma 2014/32/ES direktyvos
reikalavimai.
Prietaiso aprašas
1. Rankena, 2. Strypas, 3. Strypo gnybtai 4. Ratai, 5.
Žyminti rodyklė, 6. Mechaninio skaitiklio reset mygtukas.
7. Atramos kojelė
Techniniai duomenys
Matavimo vienetas
metras
Matavimas [m]
9 999,9
Matavimo tikslumas [%]
0,5
Mažiausias matavimas [m]
0,1
Naudojimo temperatūra [C]
-10 / +45
Rato skersmuo [" / mm]
12,5 / 318
Matavimo metodika
Matavimo ratas pristatomas yra sudėtas, transportavimo
krepšyje. Kad pradėti matavimus reikia:
- išimti ratą iš transportavimo krepšio
- išdėti strypą tokiu būdu, kad gnybtas užblokuotų strypo
dalis išdėtoje pozicijoje (A, 3 pieš.)
- patikrinti ar mechaninis skaitiklis rodo 0. Jeigu ne
nustatyti iš naujo skaitiklį mygtuku esančiu skaitiklyje (A, 6
pieš.).
- nustatyti ratus tokiu būdu, kad rodyklė (A, 5 pieš.)
nurodytų matavimo pradžio vietą
- judėti matuojamo atstumo galutinio taško linkme.
Atkreipti dėmesį, kad ratas visą laiką liestųsi su paviršiumi.
Stengtis nevykdyti matavimų ant nelygių paviršių.
Matavimo metu judėti tiksliai ant linijos, kurios ilgis turi būti
sumatuotas.
- atlikus matavimą nuskaityti rezultatą iš skaitiklio.
Kai prietaisas nėra naudojamas galima išdėti kojelę (A, 7
pieš.) ir pastatyti matavimo ratą.
Saugojimas ir transportavimas
Užbaigus matavimo veiksmus atleistu gnybtą ir sudėti
strypą. Prietaisą laikyti ir nešti transportavimo krepšyje.
Kad prailginti gyvybingumą kiekvieną kartą valyti prietaisą
po darbo. Atkreipti dėmesį į ratų švarą. Valymui naudoti
šiltą vandeniu su plovikliu, nenaudoti agresyvių cheminių
priemonių. Laikyti transportavimo krepšyje, sausoje
patalpoje, prileistinos neviršijančioje temperatūroje (žr.
techniniai duomenys). Pastaba: prietaisas nėra žaislas.
Negalima duoti vaikams žaisti.
LV
Pielietošana
Mērīšanas ritenis ir ierīce, ko izmanto lielu (taisnu vai
izliektu) attālumu mērīšanai. Mērīšanas riteni var izmantot,
lai mērītu apbūves gabalus, inženiertehniskos objektus,
attālumus sporta sacensībās, plānojot dārzus, ietves,
ceļus utt. Uz ierīci neattiecas Direktīvas 2014/32/ES
prasības.
