ASSEMBLY AND INSTALLATION
INSTRUCTIONS
WARNING:
TO AVOID RISK OF ELECTRICAL SHOCK, BE SURE TO SHUT
OFF POWER WHILE INSTALLING OR SERVICING THIS FIXTURE.

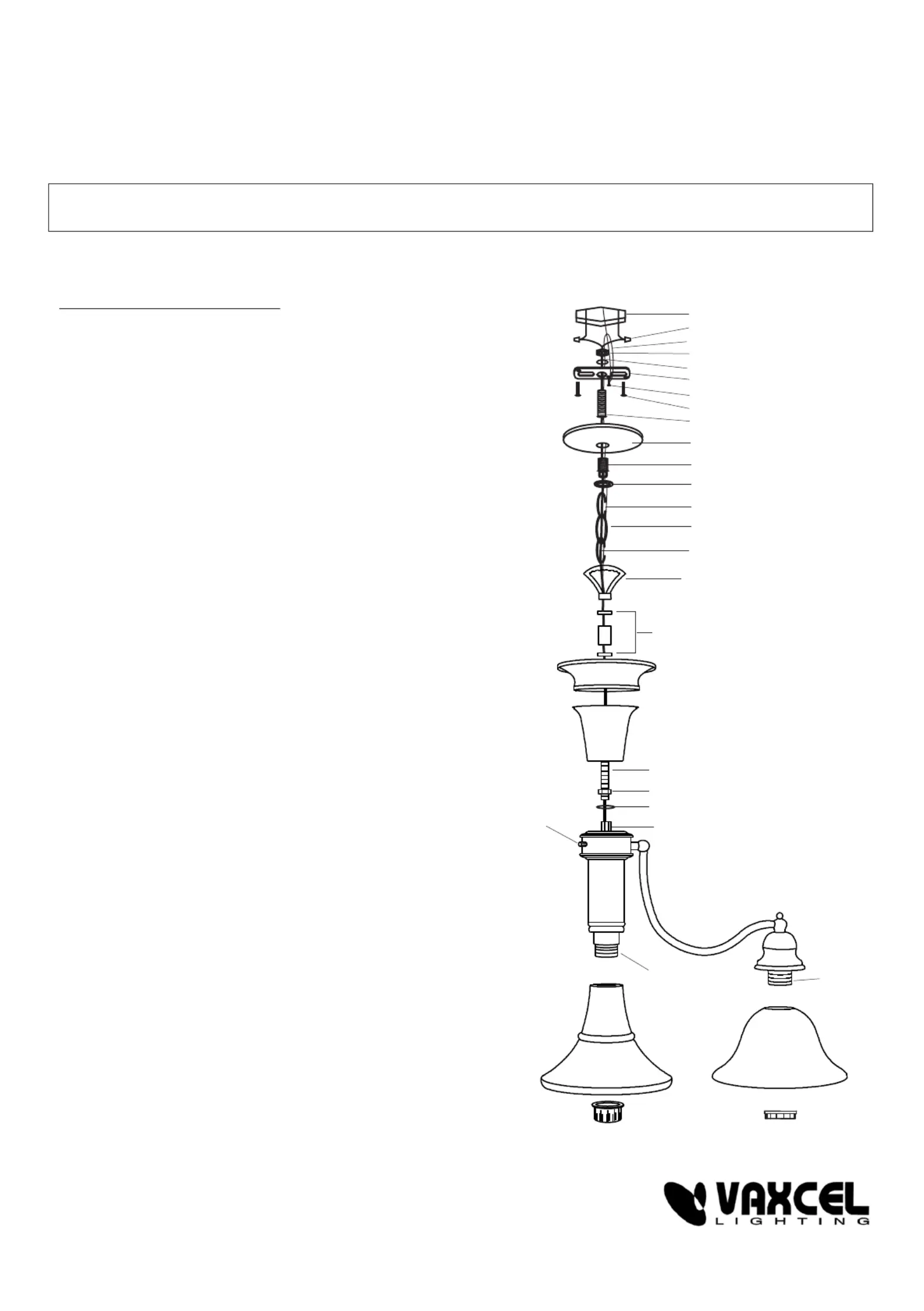

Installation Steps:
CH30304 / CH30307
Nipple-1
Grounding Wire
Collar
Top Loop
Canopy
Mounting Strap
Green Grounding Screw
Mounting Screw
Hex.
Nut
Washer
Ceiling Box
Wire Nut
House Grounding Wire
Fixture Wire
Chain
Loop
Pipe Set
Socket
Ring
Socket
Center Socket
Metal Shade
Decoration-1
Decoration-2
Center Socket
Ring
Glass Shade
Coupling
Arm
Fixture
Switch
Nipple-2
Hex Nut
Washer
1.Attach the nipple-1 to the mounting strap, and
secure with the washer and the hex nut.
2.Attach the mounting strap to the ceiling box by
using 2 mounting screws.
3.Thread the nipple-2 into the coupling, and secure with
the washer and hex nut.
4.Attach the decoration-2, decoration-1 and pipe set on to
the nipple-2, and secure with the loop.
5.Choose a certain length of the chain you need, and
weave the xture wire and the grounding wire through
the chain links. Spread one end of the chain link to clamp
securely to the loop.
6.Secure the top loop to the nipple-1.
7.Thread the xture wire and grounding wire through
the collar, canopy, top loop, nipple-1 and mounting
strap in order.
8.Clamp the other end of the chain link to the top loop.
9.Make wire connections with wire nuts:
---Connect smooth wire (marked) from xture to black
wire from power source.
---Connect ridged wire (unmarked) from xture to white
wire from power source.
---Attach the grounding wire and house grounding wire
to the mounting strap with the green grounding screw.
Carefully tuck wires back into the ceiling box.
10.Attach the canopy to the mounting strap by inserting the
top loop, and secure with the collar.
11.Attach the metal shade to the xture by securing
with the center socket ring.
12.Attach the glass shades to the xture, and secure with
the socket rings.
Note: The glass shades should be all in horizontal line.
13.Install bulbs.(Please do not exceed the maximum
capacity, which is recommended on the package.)
14.Control the lamp with the switch.
NOTE: 1.Before installing, consult local electrical codes for wiring and grounding requirements.
