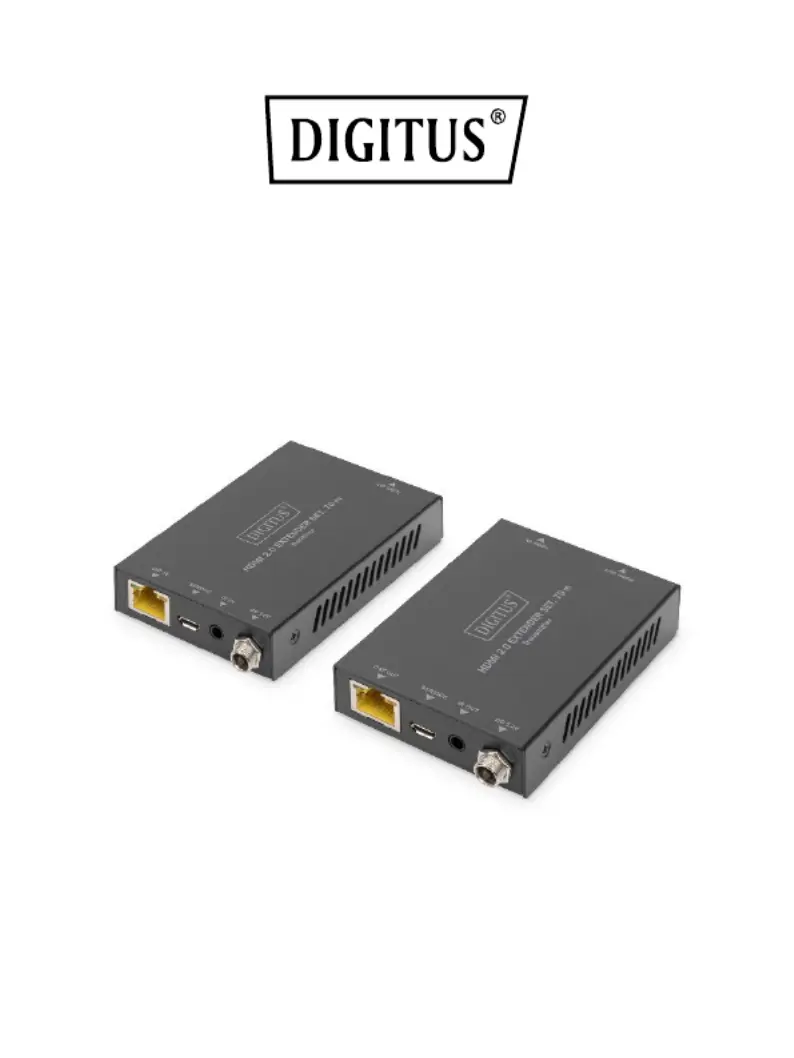

Seite 1/11

HDMI Extender Set,

4K/60Hz, 70 m

Handbuch

DS-55506

Inhaltsverzeichnis

1. Einleitung ................................................................................ 2

2. Hauptmerkmale 3......................................................................

3. Packungsinhalt ........................................................................ 3

4. Technische Daten .................................................................... 4

5. Bedienelemente und Funktionen ............................................. 6

5 .1 Bedienfeld des Senders.......................................................... 6

5.2 Bedienfeld des Empfängers.................................................... 7

5.3 IR Pin Definition 8.....................................................................

6. Anwendungsbeispiel .............................................................10

1. Einleitung

Das DIGITUS HDMI Extender Set ermöglicht eine HDMI-

Singalübertragung über eine Distanz auf bis zu 70 m (4K/30Hz).

Das Extender Set unterstützt UHD-Auflösung (4K2K/60 Hz, 4:4:4,

18 Gbps) über ein CAT 6/7/8 Kabel (60m Distanz). Dank PoC muss nur

eine Einheit mit einem externen Netzteil mit Strom versorgt werden.

HDR, HDCP Support sowie automatische EDID Erkennung sind

ebenfalls Teil des Leistungsspektrums. Über den HDMI Out an - -Loop

der Sendeinheit kann ngeschlossen werden, um ein lokaler Monitor a

die Ausgabe am Empfänger zu überwachen.

2. Hauptmerkmale

• HDMI 2.0

• 18 Gbps Video- Bandbreite

• Unterstützt 4K2K/60 Hz, 4:4:4

• HDCP 2.2 / 1.4

• Maximale Übertragungsdistanz: 70 m

• PoC (Power over Cable) - lediglich eine Einheit benötigt ein

externes Netzteil

• Automatische EDID Erkennung

• HDR Unterstützung

• HDMI Loop- - Out / Ausgang Anschluss eines lokalen Monitors

am Quell- Gerät

• Unterstützt Cat5e, CAT 6, CAT 6A, CAT 7, CAT 8 Netzwerkkabel

3. Packungsinhalt

• 1x Sendeeinheit

• 1x Empfängereinheit

• 1x IR- - Sender Kabel (1,5 m)

• 1x IR- - Empfänger Kabel (1,5 m)

• 1x Netzteil (DC 12V/1A, 1,2 m)

• 4x Montage- Platte

• 1x Bedienungsanleitung

Produktspezifikationen

Marke:	Digitus
Kategorie:	Audio-/Video-Extender
Modell:	DS-55506
Breite:	61 mm
Tiefe:	88 mm
Gewicht:	160 g
AC-Netzadapter:	Ja
Produktfarbe:	Schwarz
Übertragungstechnik:	Kabelgebunden
Höhe:	18 mm
Material:	Metall
Betriebstemperatur:	0 - 40 °C
Verpackungsbreite:	200 mm
Verpackungstiefe:	113 mm
Verpackungshöhe:	75 mm
Paketgewicht:	626.667 g
Stromverbrauch (Standardbetrieb):	3.84 W
Power over Ethernet (PoE):	Nein
Ursprungsland:	China
Typ:	AV-Sender & -Empfänger
Menge pro Packung:	1 Stück(e)
Betriebsanleitung:	Ja
Verpackungsart:	Box
Plug & Play:	Ja
Montageset:	Ja
HDCP:	Ja
USB-Stecker:	Mikro-USB
Anzahl der USB-Anschlüsse:	2
USB-Version:	2.0
Maximale Auflösung:	3840 x 2160 Pixel
HDMI-Version:	2.0
Eingangsstrom:	1 A
Wandmontage:	Ja
Anzahl der HDMI-Ausgänge:	2
Montageblöcke enthalten:	Ja
Verpackungsvolumen:	1695 cm³
Maximal mögliche Übertragungsstrecke:	70 m
Arbeitsspannung:	12 V
VK Zolltarifcode:	85176200
unterstütze Kabeltypen:	Cat6, Cat6a, Cat7, Cat8
Bandbreite:	18 Gbit/s
Fernbedienung (IR) output:	1
HDMI-In:	1
HDCP-Version:	2.2
Fernbedienung (IR) input:	1
RJ-45-Eingangsanschlüsse:	1
RJ-45-Ausgangsanschlüsse:	1
EDID-Management:	Ja
