Seite 1/9

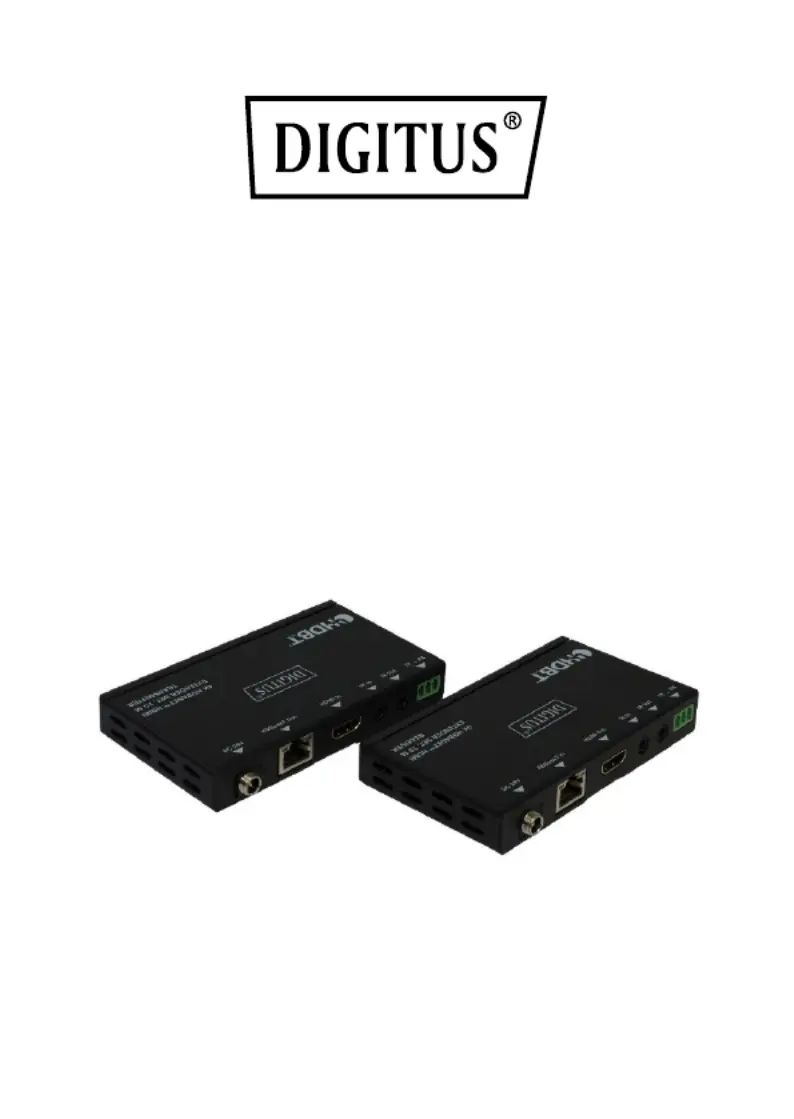

4K HDBaseT™-
HDMI®-Extender-
Set, 70 m
Kurzanleitung
DS- 55520
2
1. Einleitung
Das HDBaseT™-Extender-Set erweitert AV-Signale in Full HD
über eine Distanz von bis zu 70 -/30- -m. 4K Hz Signale können
bis zu einer Distanz von 40 m über ein Netzwerkkabel der
Kategorie CAT6 (oder höher) übertragen werden. Dank Power
over Cable (PoC) benötigt lediglich eine Einheit eine
Stromversorgung über einen externen Ladeadapter. Weitere
Funktionen sind die bidirektionale IR Übertragung, R232- -
Signalübertragung, HDMI®- -Loop Out und IR-
Signalübertragung.
2. Funktionen
Unterstützt HDBaseT™ 1.0 über CAT6/7/8 Kabel bis 70 m
Unterstützt 4K2K/30Hz (24bit)
Maximale Übertragungsdistanz (UHD 4K/30Hz, CAT6 oder
höher): 40 m
Maximale Übertragungsdistanz (Full HD, 1080p, CAT6
oder höher): 70 m
PoC (Power over Cable) lediglich eine Einheit benötigt –
ein externes Netzteil
Bi- - direktionale IR Signalübertragung
Bi- - direktionale RS232 Signalübertragung
HDCP 2.2 / 1.4
Video- Bandbreite: 10,2 Gbps
3. Verpackungsinhalt
1x Sendeeinheit
1x Empfängereinheit
1x IR- -Sender Kabel (1,5 m)
1x IR- -Empfänger Kabel (1,5 m)
3
1x Netzteil (DC 24V/2A, 1,15 m)
1x Montagematerial
1x Bedienungsanleitung
4. Technische Spezifikationen
Anschlüsse
Sendeeinheit
1x HDMI Eingang (4K/30Hz) –
Anschluss Signalquelle
1x RJ45 (HDBaseT™ – ) Ausgang
Anschluss CAT Übertragungskabel
1x IR Eingang zum Empfangen von
Fernbedienungssignalen
1x IR Ausgang zur Kontrolle des
Quellgeräts
1x RS232 (3- -Pin Phoenix) für RS232
Befehlsübertragung
1x Netzteil Eingang (DC 24V/1A),
Schraub-Connector – Anschluss
externes Netzteil
Anschlüsse
Empfängereinheit
1x HDMI Ausgang (4K/30Hz) –
Anschluss Ausgabegerät
1x RJ45 Eingang (HDBaseT™ – )
Anschluss CAT Übertragungskabel
1x IR Eingang zum Empfangen von
Fernbedienungssignalen
1x IR Ausgang zur Kontrolle des
Quellgeräts
1x RS232 (3- -Pin Phoenix) für RS232
Befehlsübertragung
1x Netzteil Eingang (DC 24V/1A),
Schraub-Connector – Anschluss
Produktspezifikationen
| Marke: | Digitus |
| Kategorie: | Audio-/Video-Extender |
| Modell: | DS-55520 |
| AC-Netzadapter: | Ja |
| Mitgelieferte Kabel: | IR |
| Produktfarbe: | Schwarz |
| Übertragungstechnik: | Kabelgebunden |
| Material: | Metall |
| Gleichstrom-Anschluss (DC): | Ja |
| Betriebstemperatur: | 0 - 40 °C |
| Verpackungsbreite: | 215 mm |
| Verpackungstiefe: | 155 mm |
| Verpackungshöhe: | 70 mm |
| Paketgewicht: | 825 g |
| Power over Ethernet (PoE): | Nein |
| Ursprungsland: | China |
| Typ: | AV-Sender & -Empfänger |
| Menge pro Packung: | 2 Stück(e) |
| Betriebsanleitung: | Ja |
| LED-Anzeigen: | Ja |
| HDCP: | Ja |
| Unterstützte Video-Modi: | 1080i, 1080p, 2160i, 2160p |
| Maximale Bildwiederholrate: | 30 Hz |
| Externes Netzteil: | Ja |
| Serielle Schnittstelle: | RS-232 |
| Maximale Auflösung: | 3840 x 2160 Pixel |
| Wandmontage: | Ja |
| Anzahl der HDMI-Ausgänge: | 1 |
| Montageblöcke enthalten: | Ja |
| Verpackungsvolumen: | 2332.75 cm³ |
| Maximal mögliche Übertragungsstrecke: | 70 m |
| Anzahl serielle Anschlüsse: | 2 |
| VK Zolltarifcode: | 85176200 |
| unterstütze Kabeltypen: | Cat5e, Cat6, Cat7, Cat8 |
| Bandbreite: | 10.2 Gbit/s |
| Fernbedienung (IR) output: | 2 |
| Empfängerdimensionen (B x T x H): | 115 x 65 x 17 mm |
| Empfängergewicht: | 200 g |
| HDMI-In: | 1 |
| HDCP-Version: | 1.4/2.2 |
| Fernbedienung (IR) input: | 2 |
| RJ-45-Eingangsanschlüsse: | 1 |
| Transmitter-Abmessungen (BxTxH): | 115 x 65 x 17 mm |
| Gewicht Transmitter: | 200 g |
| RJ-45-Ausgangsanschlüsse: | 1 |
| Schutz vor elektrostatischer Entladung (ESD): | Ja |
| Betriebsspannung (Sender): | 24 V |
| Stromverbrauch (Sender) (max.): | 20 W |
| Betriebsspannung (Empfänger): | 24 V |
| Stromverbrauch (Empfänger) (max.): | 20 W |
| Bidirektional: | Ja |
