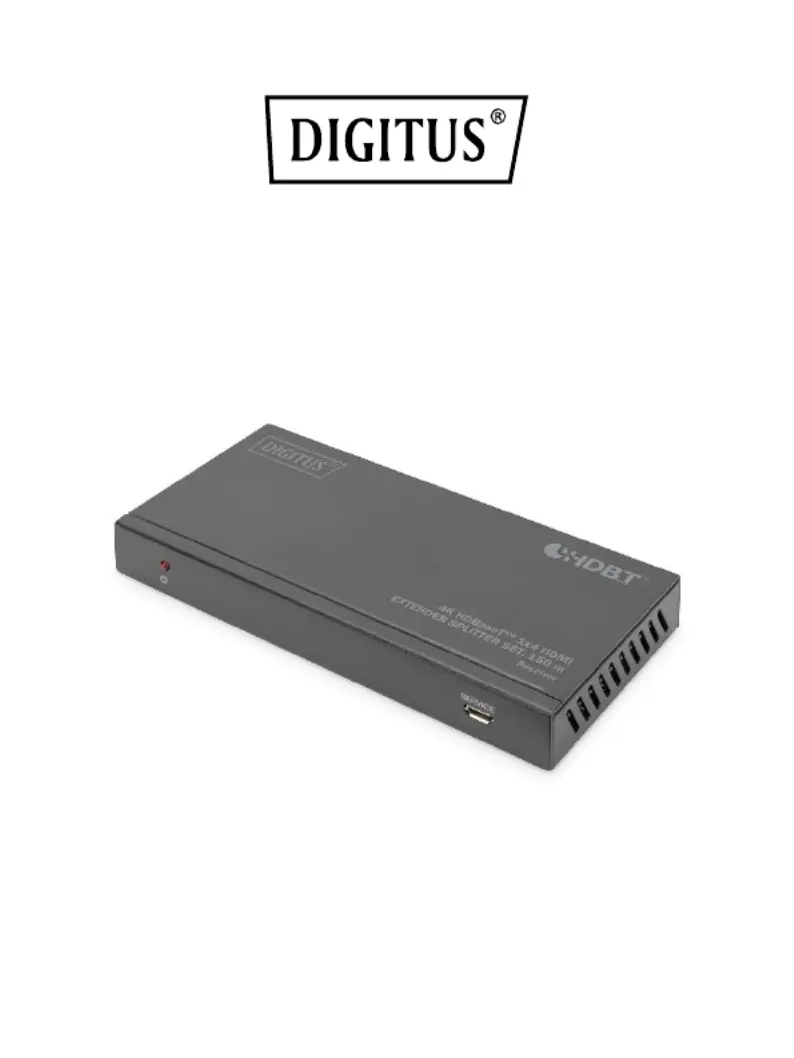

Seite 1/20

4K HDBaseT 1x4 HDMI ™

Extender Splitter Set, 150 m

Handbuch

DS-55510

Inhaltsverzeichnis

1. Einleitung ................................................................................ 2

2. Hauptmerkmale 3......................................................................

3. Packungsinhalt ........................................................................ 3

4. Technische Daten .................................................................... 4

5. Bedienelemente und Funktionen ............................................. 6

5.1. Sender................................................................................... 6

5.2. HDBaseT Empfänger ............................................................. 9

5.3. IR Pin Definition .................................................................. 11

EDID Modus ..........................................................................12

7. ASCII Kommandos ................................................................. 13

8. Anschluss -Beispiel ................................................................. 19

1. Einleitung

Das DIGITUS® 4K HDBaseT™ HDMI Extender Splitter Set verteilt das

Eingangssignal auf bis zu vier Ausgabegeräte über eine Distanz von bis

120 m (4K/60Hz, 4:4:4) bzw. auf bis zu 1 0 m (Full HD, 1080p/60Hz) 5

über ein CAT /7/8 Kabel. Unterstüzt werden IR6 - -sowie RS232 Signal

Übertragung, Audio- -Extraktion (Digital/Analog) sowie EDID

Management. Dank PoC Funktionalität muss lediglich der Sender

extern mit Strom versorgt werden. Über den HDMI Loop-Out an der

Sendeeinheit lässt sich ein lokaler Monitor anschließen, um die

Ausgabe an den Empfänger zu kontrollieren.

2. Hauptmerkmale

• Unterstützt HDBaseT™ 1.0 über CAT6A/ 0 7/8 Kabel bis 1 0 m

• Unterstützt 4K2K/60Hz (4:4:4)

• Maximale Übertragungsdistanz (UHD 4K2K): 120 m

• Maximale Übertragungsdistanz (Full HD 1080p): 150 m

• EDID- Management

• HDMI Loop- Out an der Sendeeinheit

• PoC (Power over Cable) - lediglich die Sendeeinheit benötigt ein

externes Netzteil

• Video- Bandbreite: 18 Gbps

• HDCP 2.2 / 1.4

• RS232- Signalübertragung

3. Packungsinhalt

• 1x HDBaseT™ Extender Splitter (Sendeeinheit)

• 4x HDBaseT™ Empfänger

• 5x IR- - Sender Kabel (1,5 m)

• 5x IR- - Empfänger Kabel (1,5 m)

• 1x Netzteil (DC 24V/2,7A, 1,5 m)

• 5x 3- - Pin Phoenix Connector

• 5x 5- - Pin Phoenix Connector

• 10x Montage-Platte

• 1x Bedienungsanleitung

Produktspezifikationen

Marke:	Digitus
Kategorie:	Audio-/Video-Extender
Modell:	DS-55510
AC-Netzadapter:	Ja
Produktfarbe:	Schwarz
Übertragungstechnik:	Kabelgebunden
Material:	Metall
Gleichstrom-Anschluss (DC):	Ja
Betriebstemperatur:	0 - 40 °C
Verpackungsbreite:	255 mm
Verpackungstiefe:	160 mm
Verpackungshöhe:	295 mm
Paketgewicht:	3695 g
Stromverbrauch (Standardbetrieb):	35 W
Power over Ethernet (PoE):	Nein
Ursprungsland:	China
Typ:	AV-Receiver
Betriebsanleitung:	Ja
Digital Audio-Ausgang (koaxial):	1
Audio (L,R) Out:	1
HDCP:	Ja
Ein-/Ausschalter:	Ja
Serielle Schnittstelle:	RS-232
Maximale Auflösung:	- Pixel
Wandmontage:	Ja
Anzahl der HDMI-Ausgänge:	2
Montageblöcke enthalten:	Ja
Verpackungsvolumen:	12036 cm³
Maximal mögliche Übertragungsstrecke:	150 m
Anzahl serielle Anschlüsse:	2
VK Zolltarifcode:	85176200
unterstütze Kabeltypen:	Cat6, Cat7, Cat8
Bandbreite:	18 Gbit/s
Fernbedienung (IR) output:	3
Empfängerdimensionen (B x T x H):	140 x 65 x 18 mm
Empfängergewicht:	246 g
HDMI-In:	1
HDCP-Version:	1.4/2.2
Fernbedienung (IR) input:	2
RJ-45-Eingangsanschlüsse:	5
Transmitter-Abmessungen (BxTxH):	220 x 130 x 40 mm
Gewicht Transmitter:	853 g
3,5 mm (1/8-inch) out:	Ja
Erweiterte Display-Identifikationsdaten (EDID):	Ja
Schutz vor elektrostatischer Entladung (ESD):	Ja
EDID-Management:	Ja
