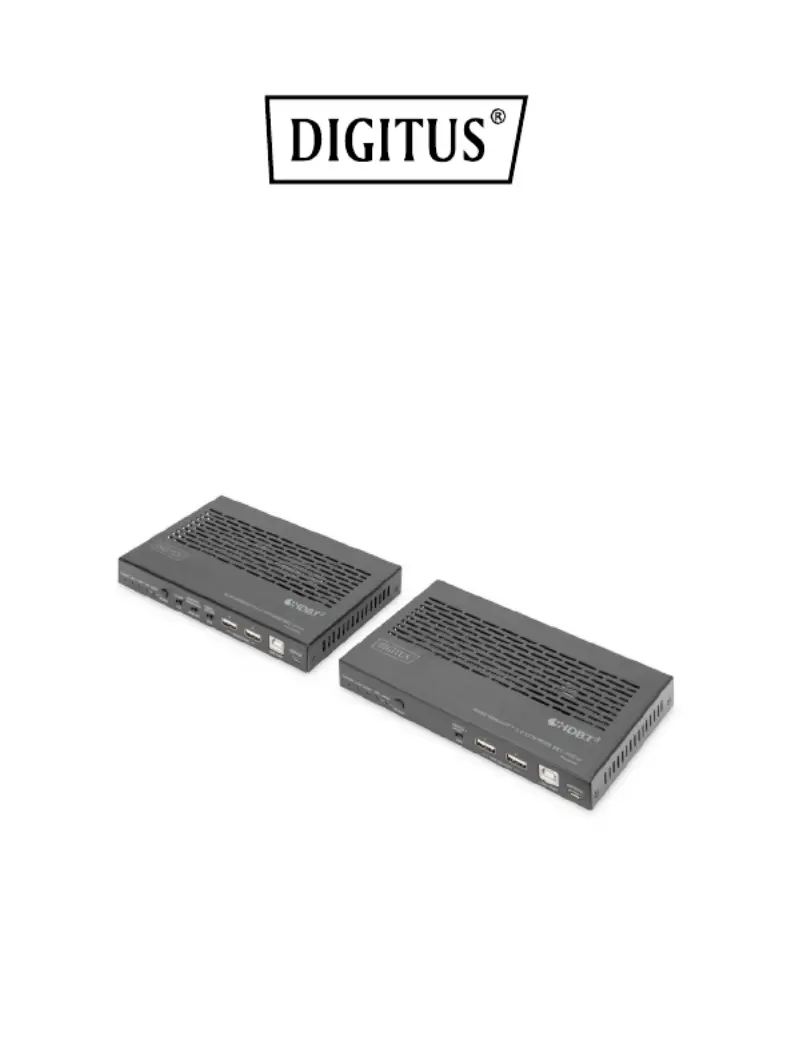

Seite 1/16

HDMI® HDBaseT™ 3.0

Extender-Set, 100 m

Gebrauchsanweisung

DS- 55523

Inhaltsverzeichnis

1. Einleitung ................................................................................ 3

2. Hauptfunktionen ..................................................................... 4

3. Verpackungsinhalt ................................................................... 4

4. Produktspezifikationen ............................................................ 5

5. Produktübersicht ..................................................................... 7

5.1 Sendereinheit .................................................................... 7

5.2 Empfängereinheit .............................................................. 9

6. Umschaltung von Ein- und Ausgang ....................................... 11

6.1 Audio Embedding und - - -De Embedding ............................. 13

6.2 Anwendungen im USB-Modus .......................................... 14

6.3 IR- - Pin Definition .............................................................. 15

Wir danken Ihnen für den Kauf dieses Produkts.

Um eine sichere und effektive Anwendung zu gewährleisten, lesen

Sie diese Gebrauchsanweisung sorgfältig durch, bevor Sie mit dem

Anschluss, dem Betrieb oder der Anpassung des Produkts beginnen.

Bewahren Sie die Gebrauchsanweisung für spätere

Nachschlagzwecke auf.

Überspannungsschutzeinrichtung empfohlen

Dieses Produkt enthält sensible elektrische Komponenten, die durch

Spannungsspitzen, Überspannung, elektrischen Schlag, Blitzschlag etc.

Schaden nehmen können. Um Ihr Gerät zu schützen und seine

Lebensdauer zu verlängern, wird die Verwendung einer

Überspannungsschutzeinrichtung empfohlen.

1. Einleitung

Das HDMI® HDBaseT™ 3.0 Extender-Set von DIGITUS® ermöglicht die

unkomprimierte Übertragung eines AV- Signals in 4K / 60 Hz, 4:4:4 bei

18 GB/s über eine Entfernung von über 100 m über Kabel der CAT 6A

(oder höher). An Sender und Empfänger befinden sich jeweils zwei

USB-A- - -B- -„Geräte“Ports und ein USB „Host“Anschluss. So können

USB- - -Signale, bspw. über KVM Switches, USB Datenträger etc., auf

beiden Seiten integriert und mit dem verarbeitenden PC auf der

anderen Seite verbunden werden. Beide Geräte können über einen

DIP-Schalter zwischen „Host“ und „Gerät“ wechseln. Das System

ermöglicht die beidseitige Übertragung von PoC (Power over Cable)

und IR. Über RS-232 können beide Geräte separat gesteuert werden.

Außerdem steht die Entkopplung von analogen Stereo-Audiosignalen

zur Verfügung. Ein weiteres Feature ist die vielseitige eARC- -/ARC

Kompatibilität, durch die Verbindungen mit neuen und alten

Audiogeräten wie AVRs (Audio Receiver) hergestellt werden - -Video

können. Hier stehen zwei Modi (ARC, S/PDIF) zur Verfügung, zwischen

denen über einen Umschalter einfach gewechselt werden kann.

Produktspezifikationen

Marke:	Digitus
Kategorie:	Audio-/Video-Extender
Modell:	DS-55523
AC-Netzadapter:	Ja
Mitgelieferte Kabel:	IR
Produktfarbe:	Schwarz
Übertragungstechnik:	Kabelgebunden
Material:	Metall
Anzahl USB 2.0 Anschlüsse:	2
Betriebstemperatur:	0 - 40 °C
Verpackungsbreite:	290 mm
Verpackungstiefe:	220 mm
Paketgewicht:	780 g
Netzteil Ausgangsspannung:	24 V
AC-Adapter Ausgangssstrom:	1 A
Ursprungsland:	China
Typ:	Sender und Empfänger
Betriebsanleitung:	Ja
LED-Anzeigen:	Ja
RS-232 port:	1
PC Audio-Eingang:	Ja
Maximale Auflösung:	3840 x 2160 Pixel
Verpackungsvolumen:	4785 cm³
Maximal mögliche Übertragungsstrecke:	100 m
VK Zolltarifcode:	85176200
unterstütze Kabeltypen:	Cat6a
USB Datenübertragungsraten:	480 Mbit/s
Einfache Installation:	Ja
Empfängergewicht:	437 g
PC Audio Ausgang:	Ja
Befestigungswinkel enthalten:	Ja
Anzahl der Display unterstützt:	1
Schraubendreher enthalten:	Ja
USB-Port-Typ:	USB Typ-A
Gewicht Transmitter:	425 g
Breite des Empfängers:	102 mm
Tiefe des Empfängers:	170 mm
Höhe des Empfängers:	22 mm
Breite des Senders:	102 mm
Tiefe des Senders:	170 mm
Höhe des Senders:	22 mm
Lokaler Videoanschluss-Transmitter:	Ja
Transmitter lokaler Video-Anschlusstyp:	HDMI
Transmitter lokaler Tastatur-/Maus-Anschlusstyp:	USB
Empfänger lokaler Video-Anschlusstyp:	HDMI
Empfänger lokale Tastatur/Maus-Anschlusstyp:	USB
Anzahl RJ-45-Anschlüsse (Sender):	1
Anzahl RJ-45-Anschlüsse (Empfänger):	1
Transmitter-Video-Anschlusstyp:	HDMI
