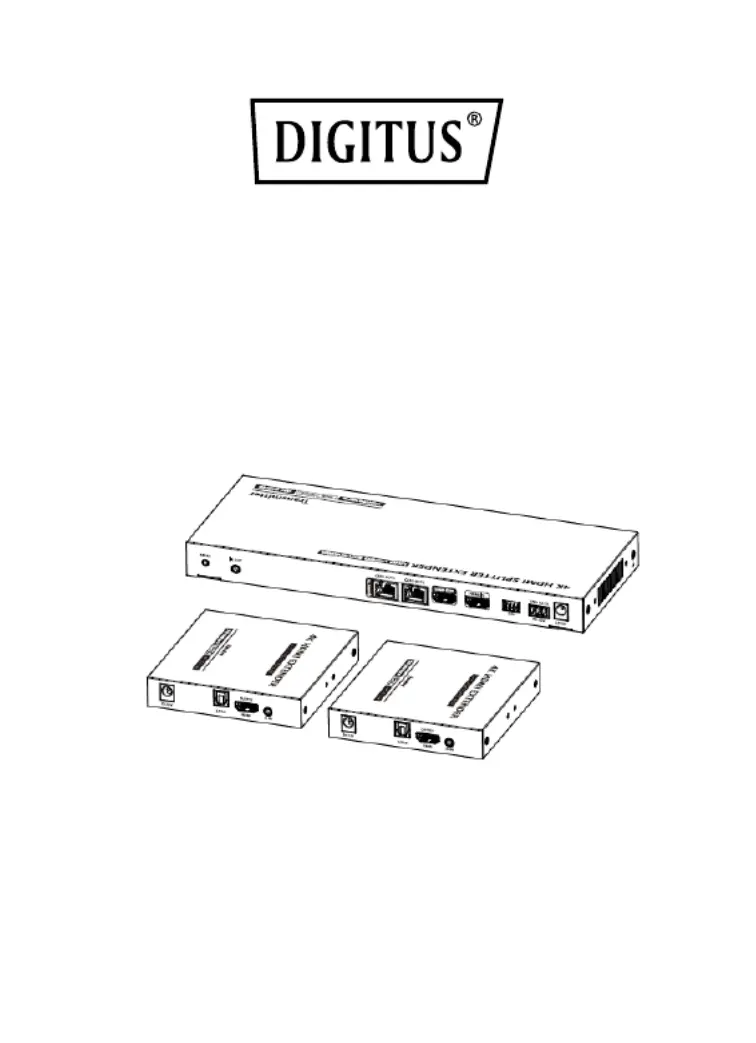

4x HDMI®-Extender-

/Splitter- Set, 1x2

Gebrauchsanweisung

DS- 55516

Wichtige Sicherheitshinweise

 Setzen Sie das Gerät niemals Regen, Feuchtigkeit oder

Flüssigkeiten aus.

 Führen Sie keine Gegenstände in das Gerät ein.

 Versuchen Sie nicht, das Gerät eigenmächtig zu reparieren oder

auseinanderzunehmen. Wenden Sie sich an qualifiziertes

Servicepersonal.

 Falls Sie einen Ladeadapter von einem anderen Hersteller

verwenden, vergewissern Sie sich, dass die Spezifikationen

übereinstimmen.

1. Einleitung

Das HDMI Set von DIGITUS® überträgt das AV®- - -Extender /Splitter -

Signal eines Quellgeräts über eine Distanz von bis zu 70 m und verteilt

es in UHD Auflösung (4K/60 Hz) an bis zu 2 Bildschirme. Das Gerät -

unterstützt CAT-6/7/8-Kabel. Dank Power over Coax (PoC) benötigt

lediglich die Sendereinheit eine Stromversorgung über einen

externen Ladeadapter. Weitere Funktionen sind EDID- -Betrieb, R232

Signalübertragung, HDMI®- -Loop Out und IR-Signalübertragung.

2. Funktionen

1. Unterstützt 4K 2K/60 Hz (HDR, 4:4:4)

2. R232 - Signalübertragung

3. Video- Bandbreite: 18 Gbps

4. Maximale Übertragungsreichweite (UHD 4K 2K) 70 m

5. PoC (Power over Coax) nur die Sendereinheit benötigt einen –

externen Ladeadapter.

6. HDMI®- - Loop Out an die Sendereinheit

7. HDCP 2.2 / 1.4

8. Unterstützt CAT-6/7/8- Kabel

9. Audio Return Channel (ARC)

10. EDID- Betrieb

3. Verpackungsinhalt

 1x Sendereinheit

 2x Empfängereinheit

 1x IR- Übertragungskabel (1,5 m)

 2x IR-Empfängerkabel (1,5 m)

 1x Ladeadapter (DC 12 V / 3 A, 1,45 m)

 1x RS232- Anschlussleiste

 1x Zubehör für die Wandbefestigung

 1x Gebrauchsanweisung

4. Spezifikationen

Übertragungsprotokoll Ipcolor

Verteilermodus 1 IN 2 OUT

Übertragungsreichweite CAT 6/6A/7 ≤ 70 m

HDMI®- Signal HDMI® 2.0, HDCP 2.2

HDMI®- Auflösung

480i@60 Hz, 480p@60 Hz,

576i@50 Hz,

576p@50 Hz, 720p@50/60 Hz,

1080i@50/60 Hz, 1080p@50/60 Hz,

1280x960, 1280x800, 1280x768,

1680x1050, 1360x768, 1366x768,

1600x900,1024x768, 800x600,

3840x2160@24/25/30/50/

Audioformate

LPCM/DTS HD/DTS- - Audio/

Dolby Digital 5.1

Unterstützt IR-Rückübertragung

(20 KHz ~ 60 KHz)

RS- 232

3 Pins: TXD- - RXD GND

(nach RS- -232 Stufen)

Betriebstemperatur - 20 ~ 60 °C

Produktspezifikationen

Marke:	Digitus
Kategorie:	Audio-/Video-Extender
Modell:	DS-55516
AC-Netzadapter:	Ja
Produktfarbe:	Schwarz
Übertragungstechnik:	Kabelgebunden
Energiequelle:	Gleichstrom
Betriebstemperatur:	-20 - 60 °C
Verpackungsbreite:	153 mm
Verpackungstiefe:	357 mm
Verpackungshöhe:	85 mm
Paketgewicht:	2120 g
Ursprungsland:	China
Typ:	AV-Sender & -Empfänger
Menge pro Packung:	3 Stück(e)
Kabellänge:	1.5 m
Betriebsanleitung:	Ja
LED-Anzeigen:	Status
Montageset:	Ja
HDCP:	Ja
Optischer Audio-Digitalausgang:	1
Ausgangsstrom:	3 A
Maximale Auflösung:	3840 x 2160 Pixel
HDMI-Version:	2.0
Wandmontage:	Ja
Anzahl der HDMI-Ausgänge:	1
Maximal mögliche Übertragungsstrecke:	70 m
unterstütze Kabeltypen:	Cat6, Cat7, Cat8
Bandbreite:	18 Gbit/s
Fernbedienung (IR) output:	1
Empfängerdimensionen (B x T x H):	106 x 99 x 26 mm
Empfängergewicht:	210 g
HDMI-In:	1
HDCP-Version:	1.4/2.2
Fernbedienung (IR) input:	1
RJ-45-Eingangsanschlüsse:	1
Consumer Electronics Control (CEC) Unterstützung:	Ja
Transmitter-Abmessungen (BxTxH):	264 x 104 x 23.5 mm
Gewicht Transmitter:	640 g
RJ-45-Ausgangsanschlüsse:	2
Erweiterte Display-Identifikationsdaten (EDID):	Ja
Schutz vor elektrostatischer Entladung (ESD):	Ja
Betriebsspannung (Sender):	12 V
Stromverbrauch (Sender) (max.):	13 W
Betriebsspannung (Empfänger):	12 V
Stromverbrauch (Empfänger) (max.):	4 W
RS-232-Durchschleifung:	Ja
EDID-Management:	Ja
