Seite 1/12

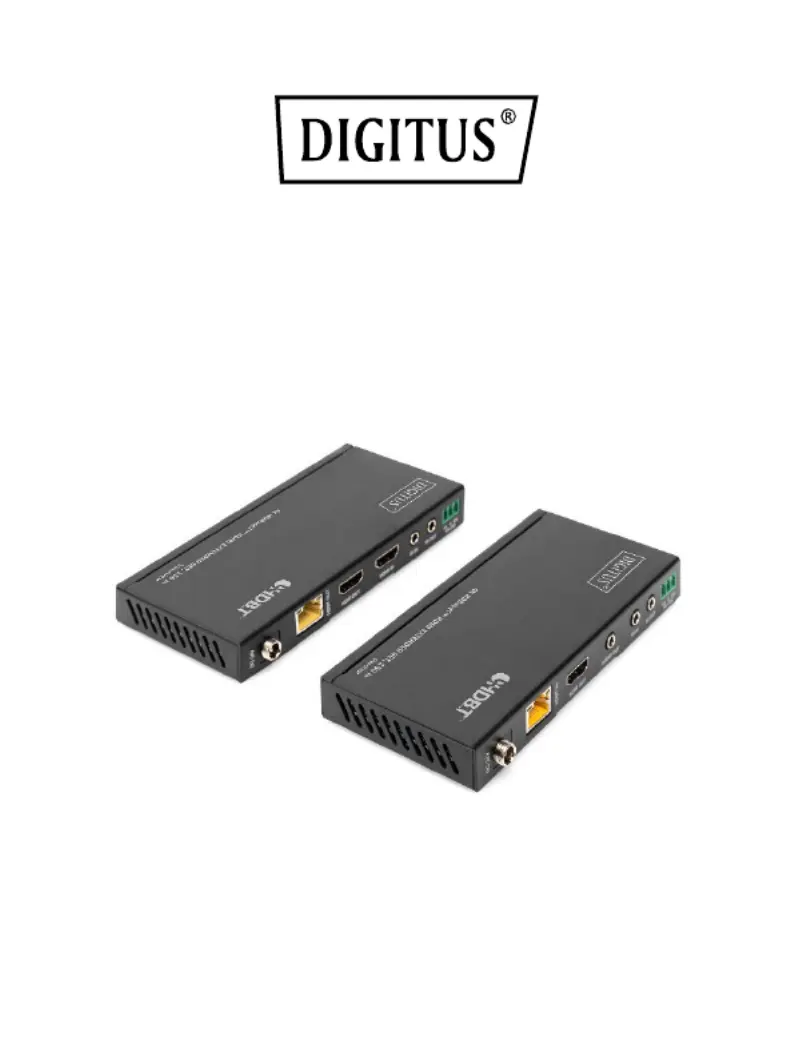

4K HDBaseT™ HDMI

Extender Set, 150 m

Handbuch

DS- 85550

Inhaltsverzeichnis

1. Einleitung ................................................................................... 2

2. Hauptmerkmale 3.........................................................................

3. Packungs inhalt ........................................................................... 3

4. Technische Daten ....................................................................... 3

5. Bedienelemente und Funktionen ................................................ 6

5.1 Bedienfeld des Senders .............................................................. 6

5.2 Bedienfeld des Empfängers ........................................................ 7

5.3 IR Pin Definition 9 .........................................................................

Anwendungsbeispiel ................................................................ 11

1. Einleitung

Das HDBaseT™ HDMI Extender Set ermöglicht die unkomprimierte und

hochauflösende Signalübertragung über große Distanzen mittels einer

einfache Kupfer Datenleitung. Die maximale Übertragungsdistanz liegt -

bei 150 m (Full HD). 4K Signale können auf bis zu 120 m verlängert

werden. Dank PoC muss nur eine Einheit mit einem externen Netzteil mit

Strom versorgt werden. RS232- -sowie bidirektionale IR Übertragung

gehören eben -falls zum Leistungsumfang. Dank eines HDMI Loop Outs

and der Sendeeinheit lässt sich ein lokaler Monitor anschließen, um die

Ausgabe am Empfänger zu kontrollieren.

2. Hauptmerkmale

• Unterstützt HDBaseT™ A/ 0 1.0 über CAT6 7/8 Kabel bis 1 0 m

• Unterstützt 4K2K/60Hz (4:4:4)

• Maximale Übertragungsdistanz (UHD 4K2K): 120 m

• Maximale Übertragungsdistanz (Full HD 1080p): 150 m

• Video- Bandbreite: 18 Gbps

• HDMI Loop- Out an der Sendeeinheit

• PoC (Power over Cable) – lediglich eine Einheit benötigt ein

externes Netzteil

• HDCP 2.2 / 1.4

• HDR, HDR10+, Dolby Vision, HLG

• RS232- Signalübertragung

3. Packung s inhalt

• 1x Sendeeinheit

• 1x Empfängereinheit

• 1x IR- - Sender Kabel (1,5 m)

• 1x - - IR Empfänger Kabel (1,5 m)

• 1x Netzteil (DC 24V/1A, 1,5 m)

• 2x 3- - Pin Phoenix Connector

• 4x Montage- Platte

• 1x Bedienungsanleitung

4. Technische Daten

Technical

ESD- Schutz

Menschliches Körpermodell

±8kV (Luftspaltentladung) &

±4kV (Kontaktentladung)

Produktspezifikationen

Marke:	Digitus
Kategorie:	Audio-/Video-Extender
Modell:	DS-55508
Produktfarbe:	Schwarz
Übertragungstechnik:	Kabelgebunden
Material:	Metall
Gleichstrom-Anschluss (DC):	Ja
Betriebstemperatur:	0 - 40 °C
Verpackungsbreite:	245 mm
Verpackungstiefe:	185 mm
Verpackungshöhe:	75 mm
Paketgewicht:	1000 g
Stromverbrauch (Standardbetrieb):	9.36 W
Power over Ethernet (PoE):	Nein
Ursprungsland:	China
Typ:	AV-Sender & -Empfänger
Menge pro Packung:	1 Stück(e)
Verpackungsart:	Box
Plug & Play:	Ja
HDCP:	Ja
USB-Stecker:	Mikro-USB
Anzahl der USB-Anschlüsse:	2
Serielle Schnittstelle:	RS-232
Maximale Auflösung:	3840 x 2160 Pixel
Eingangsstrom:	1 A
Wandmontage:	Ja
Anzahl der HDMI-Ausgänge:	1
Verpackungsvolumen:	3399.38 cm³
Maximal mögliche Übertragungsstrecke:	150 m
Arbeitsspannung:	24 V
Anzahl serielle Anschlüsse:	2
VK Zolltarifcode:	85176200
unterstütze Kabeltypen:	Cat5e, Cat6, Cat7, Cat8
Bandbreite:	18 Gbit/s
Fernbedienung (IR) output:	2
Empfängerdimensionen (B x T x H):	65 x 140 x 18 mm
Empfängergewicht:	155 g
HDMI-In:	1
HDCP-Version:	1.4/2.2
3,5 mm (1/8-inch) in:	Ja
RS-232 Eingangs-Ports:	1
RS-232 Ausgangs-Ports:	1
Fernbedienung (IR) input:	2
RJ-45-Eingangsanschlüsse:	1
Consumer Electronics Control (CEC) Unterstützung:	Ja
Transmitter-Abmessungen (BxTxH):	65 x 140 x 18 mm
Gewicht Transmitter:	160 g
RJ-45-Ausgangsanschlüsse:	1
3,5 mm (1/8-inch) out:	Ja
Schutz vor elektrostatischer Entladung (ESD):	Ja
Bidirektional:	Ja
