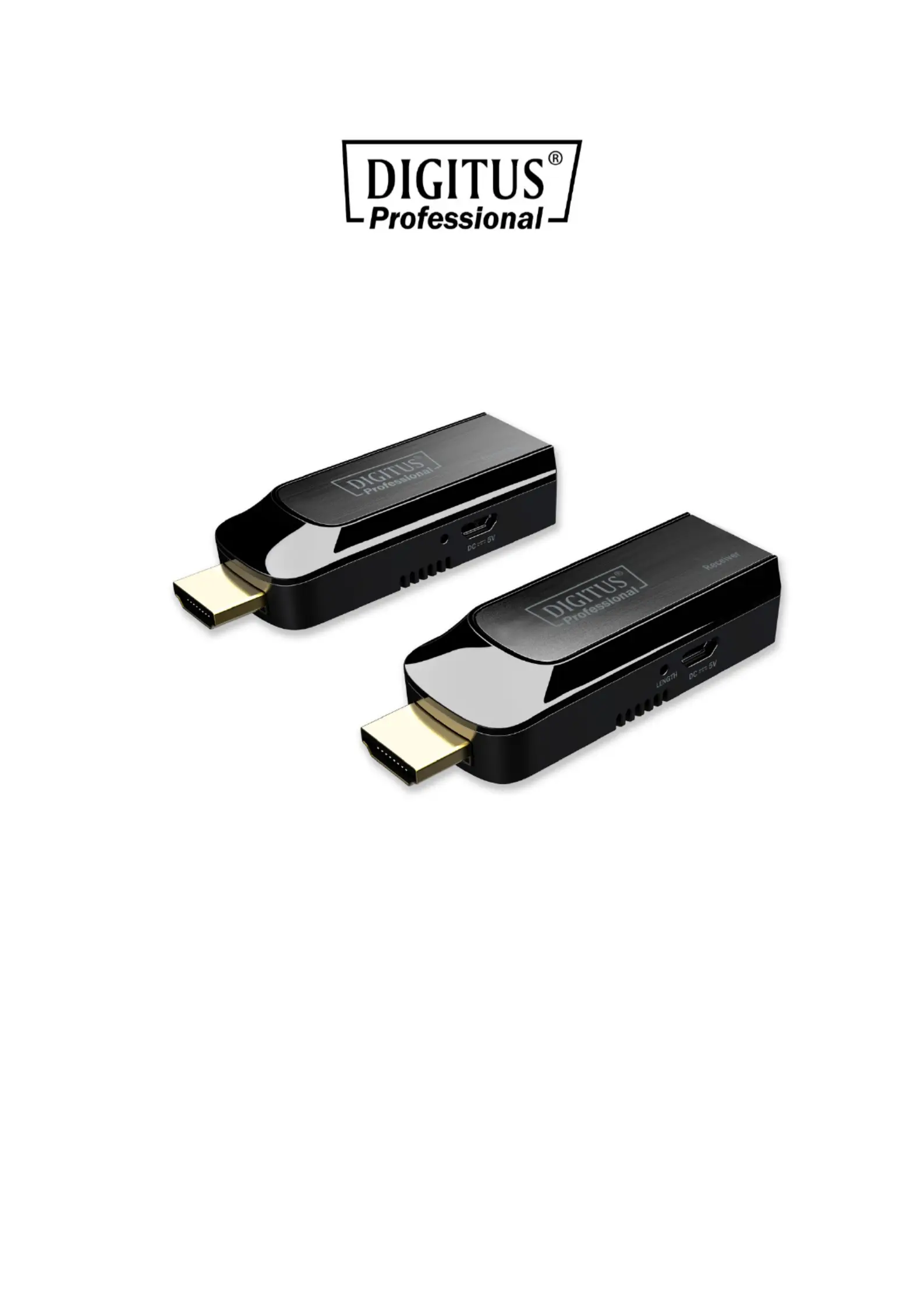

Mini HDMI Extender, Full HD

Benutzerhandbuch

DS-55203

Produkteinführung

Dieser HDMI-Extender verfügt über einen Sender(TX) und einem Empfänger (RX), die

paarweise arbeiten. Er ermöglicht die Übertragung und Erweiterung von

unkomprimierten Full HD 1080p HDMI-Signalen bei 60 Hz über CAT6/6A/7

Netzwerkkabel. Die Übertragungsentfernung beträgt bis zu 50 Meter mit Null Latenz.

Dieses Produkt ist ideal für AV-Übertragungen bei Anwendungen für

HD-Konferenzsysteme, HD-Videoaufnahmen, HD-Multimedia-Schulungssysteme,

Home Entertainment und Signage usw. geeignet.

Wichtige Sicherheitshinweise

Bitte lesen Sie vor Installation und Inbetriebnahme nachstehende

Sicherheitsanweisungen sorgfältig durch:

1. Vertauschen Sie nicht den Sender (TX) und den Empfänger (RX), bevor Sie mit

der Installation beginnen.

2. Stecken die Geräts während des Betriebs nicht an- und ab.

3. Es ist keine Spannungsversorgung für den Extender-erforderlich. Verwenden

Sie ein Micro-USB-Kabel, um den Sender mit Strom zu versorgen. Der

Empfänger wird vom Sender mit Strom versorgt.

4. Verwenden Sie kein anderes Zubehör, um die Produkte mit Strom zu versorgen.

5. Wenn sich herausstellt, dass die direkte Stromversorgung über

Micro-USB-Kabel instabil ist, schließen Sie für die Stromversorgung das

USB-Kabel an ein 5 V Steckernetzteil (mit USB-Anschluss) an.

Produkteigenschaften

1. Handliche Größe.

2. Unterstützt HDMI1.3, das kompatibel mit HDCP1.2 ist

3. Die höchste unterstützte Auflösung beträgt bis zu 1080p bei 60 Hz.

4. Verwenden Sie CAT6/6A/7 für größere Entfernungen bis zu 50 Meter.

5. Unkomprimiert und Null Latenz.

6. Micro-USB-Kabel für Stromversorgung. Die Stromversorgung des Empfängers

erfolgt über den Sender.

7. Plug-and-Play, keine Installation erforderlich.

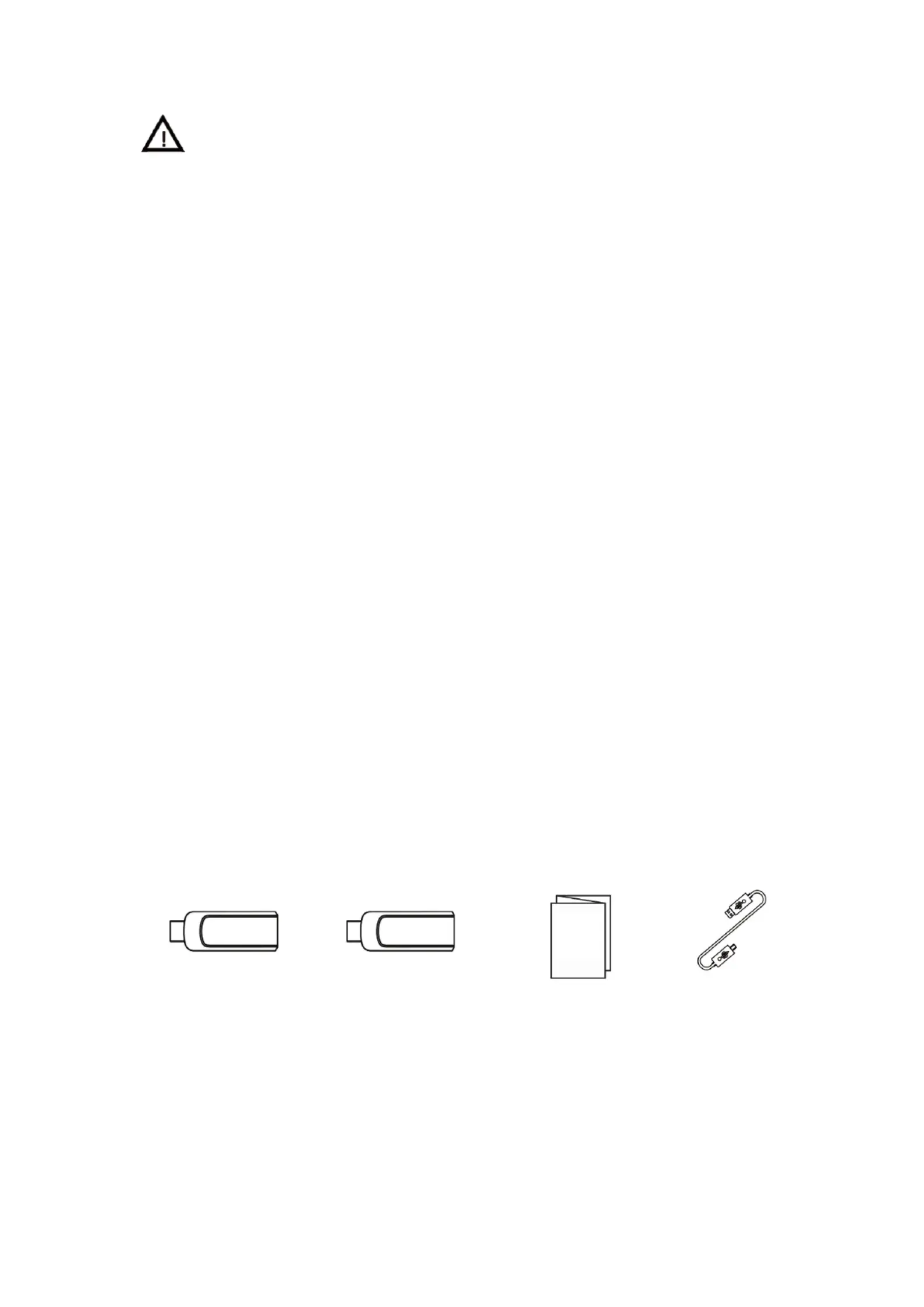

Packungsinhalt

1x Sender (TX) 1x Empfänger (RX)

1x Benutzerhandbuch

2x USB-Kabel

Technische Daten

Element Beschreibung

Modell DS-55203

HDMI-Daten und

Schnittstelle

HDMI-Version HDMI1.3

HDCP-Version HDCP1.2

Unterstützte

Videoauflösungen

480i bei 60 Hz, 480p bei 60 Hz,

576i bei 50 Hz, 576p bei 50 Hz,

720p bei 50/60 Hz, 1080i bei 50/60 Hz,

1080p 50/60 Hz

Unterstützte Audioformate L/R Stereoton

Maximale

Eingangs-Übertragungsrate

10,2 Gbit/s

Eingangskabellänge

≤5 m

(AWG26 HDMI, Unterstützung von

HDMI1.3)

Aisgangskabellänge

≤5 m

(AWG26 HDMI, Unterstützung von

HDMI1.3)

TMDS-Signalein- und

-ausgang

0,5 - 1,5 Vp-p (TMDS)

DDC-Signalein- und

-ausgang

5 Vp-p (TTL)

Schutzklasse ESD-Schutz

1a (Kontaktentladung) Level 3

1b (Luftspalt-Entladung) Level 3

Internationaler Standard: IEC61000-4-2

Betriebsumfeld

Betriebstemperatur 0 °C - 50 °C

Lagertemperatur -20°C - 60°C

Relative Luftfeuchtigkeit 0 - 90 % rF (nicht kondensierend)

Gehäusemaße

Abmessungen 71,35 (L) x 25,9 (B) x 11,05 (H) mm

Material ABS Kunststoff

Farbe Schwarz

Gewicht Sender TX: 10 g Empfänger RX: 10 g

Mean Time between

Failures (MTBF, mittlere

Betriebsdauer zwischen

Ausfällen)

>30.000 Stunden

Produktspezifikationen

Marke:	Digitus
Kategorie:	Audio-/Video-Extender
Modell:	DS-55203
Produktfarbe:	Schwarz
Verpackungsbreite:	78 mm
Verpackungstiefe:	114 mm
Paketgewicht:	160 g
Power over Ethernet (PoE):	Ja
Ursprungsland:	China
Typ:	Netzwerksender & -empfänger
Maximale Auflösung:	1920 x 1080 Pixel
Verpackungsvolumen:	515.736 cm³
Maximal mögliche Übertragungsstrecke:	50 m
VK Zolltarifcode:	85176200
