Seite 1/4
1
www.duss.de
6
1
Originalbedienungsanleitung SB 13/2 RLE
Bedienungsanleitung
2-Gang-Schlagbohrmaschine SB 13/2 RLE

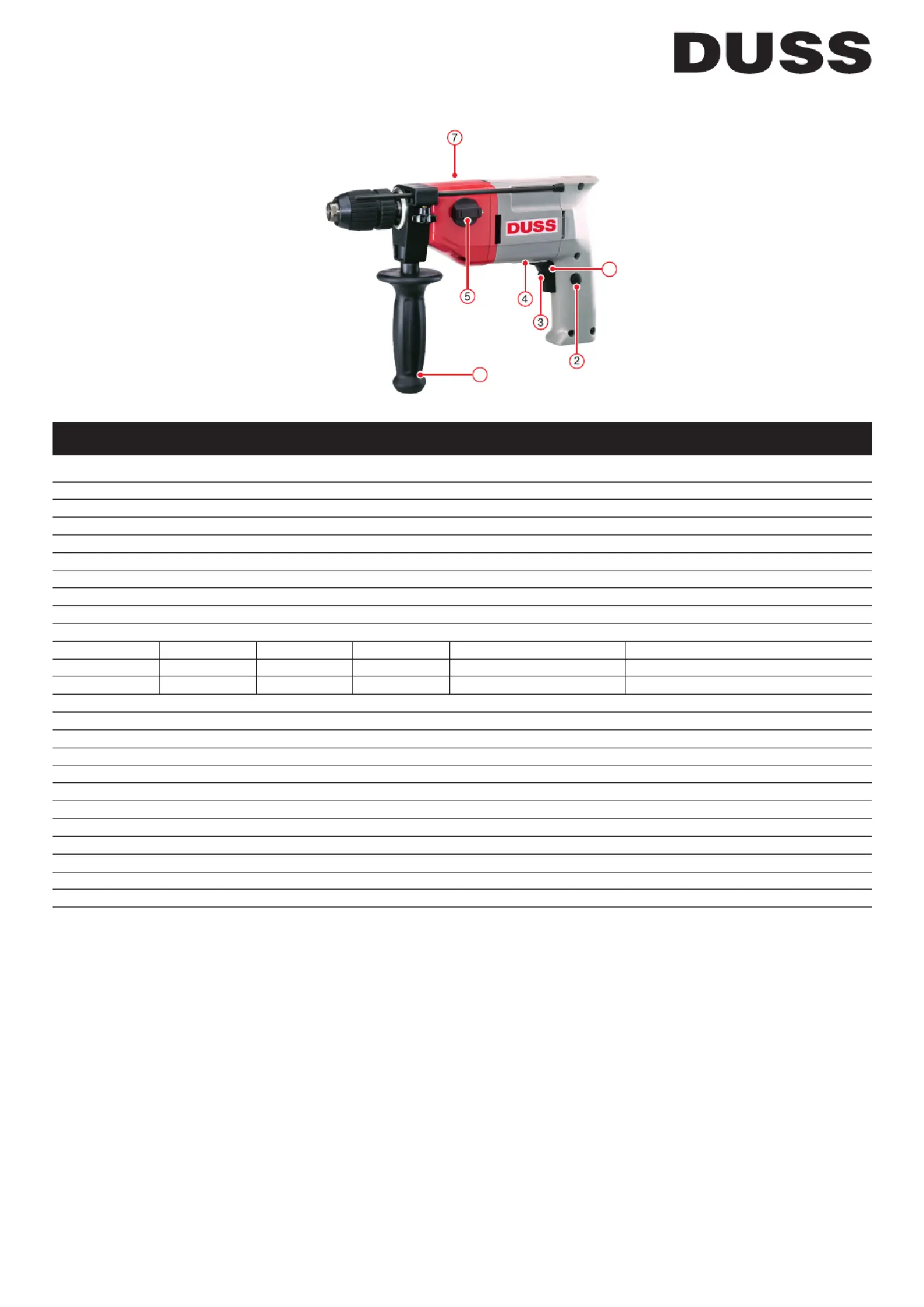

Komponenten und Bedienelemente
1 · Schalterdrücker
2 · Arretierung für Schalterdrücker
3 · Stellrad für Drehzahl
4 · Rechts-/Linkslauf-Umschalter
5 · Gangschaltknopf
6 · schwenkbarer Seitenhandgriff
7 · Umschalter Bohren/Schlagbohren
Anwendungsbereich
Die ist zum Bohren 2-Gang-Schlagbohrmaschine SB 13/2 RLE
in Stein, Stahl, Weichholz, Kunststoff und Ähnlichem geeignet. Für
Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der
Benutzer.
Elektrischer Anschluss
Zum Schutz gegen unbeabsichtigten Anlauf vor Pflege-,
Wartungs-, Instandhaltungsarbeiten und jedem Werkzeugwechsel
Netzstecker aus der Steckdose ziehen.
Das Gerät ist nach Schutzklasse II aufgebaut, deshalb das
Maschinengehäuse nicht anbohren, nicht beschädigen, nicht erden
und vor Nässe schützen. Die auf dem Typenschild angegebene
Nennspannung muss mit der Netzspannung übereinstimmen.
Verwenden Sie nur für den Einsatzbereich zugelassene
Verlängerungskabel mit ausreichendem Querschnitt.
Inbetriebnahme
Allgemein anerkannte Unfallverhütungsvorschriften, die einschlä-
gigen Vorschriften Ihrer Berufsgenossenschaft und die beigelegten
Sicherheitshinweise müssen beachtet werden.
Technische Änderungen vorbehalten
Technische Daten SB 13/2 RLE
Nennaufnahmeleistung 650 W
Nennspannung (Versionen) 100 V / 110 V / 115 V / 230 V / 240 V
Nennaufnahmestrom 7,0 A / 6,4 A / 6,1 A / 2,7 A / 2,6 A
Frequenz 50 - 60 Hz
Maschinengewicht 2,0 kg
Festdrehmoment (1. Gang) 45 Nm
Drehzahl bei Belastung
1. Gang 0 - 450 U/min
2. Gang 0 - 1550 U/min
max. Schlagzahl 42000 Schläge/min
max. Bohr-Ø in Stahl Weichholz Stein Leichtbaustoffe mit Lochsäge Kalksandstein/Mauerwerk mit Hohlbohrkrone
1. Gang 16 mm 40 mm 20 mm 105 mm 66 mm
2. Gang 8 mm 20 mm 13 mm 50 mm -
Spannhals-Ø 43 mm
Bohrspindelgewinde 1/2" - 20 UNF
Spannbereich Bohrfutter Ø 1,5 - 13 mm
Rechts-/Linkslauf-Umschaltung
dauergeschmiert
schwenkbarer Seitenhandgriff
Schalterarretierung für Dauerbetrieb
Drehzahl am Schalterdrücker bzw. Stellrad vom minimalen bis zum maximalen Wert stufenlos einstellbar
Elektronische Drehzahlsteuerung mit Vollwellen-Regelektronik
selbstabschaltende Kohlebürsten
Schutzklasse II nach EN 60745
funk- und fernsehentstört nach EN 55014
2
www.duss.de
Originalbedienungsanleitung SB 13/2 RLE
des Gerätes für irgendeinen Zweck. Stillschweigende Zusicherungen
für Gebrauch oder Eignung für einen bestimmten Zweck sind ausge-
schlossen.
Bei Feststellung eines Mangels ist das Gerät unverzüglich zur Repa-
ratur an DUSS oder einen DUSS Kundendienst zu senden. Sämtliche
frühere schriftliche oder mündliche Garantieerklärungen werden durch
oben genannte Garantieverpflichtungen ersetzt.
Service
Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden,
andernfalls können Unfälle für den Betreiber entstehen. Es wird daher
dringend empfohlen, wenn Störungen auftreten sollten, das Gerät an
die Herstellerfirma
oder an eine DUSS Kundendienstwerkstatt einzusenden.
Diese sind mit ihren erfahrenen Fachkräften und mit ihren Spezialein-
richtungen in der Lage, Störungen sachgemäß zu beheben.
Das Gerät ist komplett auf Gefahr und Kosten des Absenders einzu-
senden.
Sicherheitshinweise
Lesen Sie alle Sicherheitshinweise und Anweisungen!
Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anwei-
sungen können elektrischen Schlag, Brand und/oder schwere Verlet-
zungen zur Folge haben. Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
Allgemeine Sicherheitshinweise

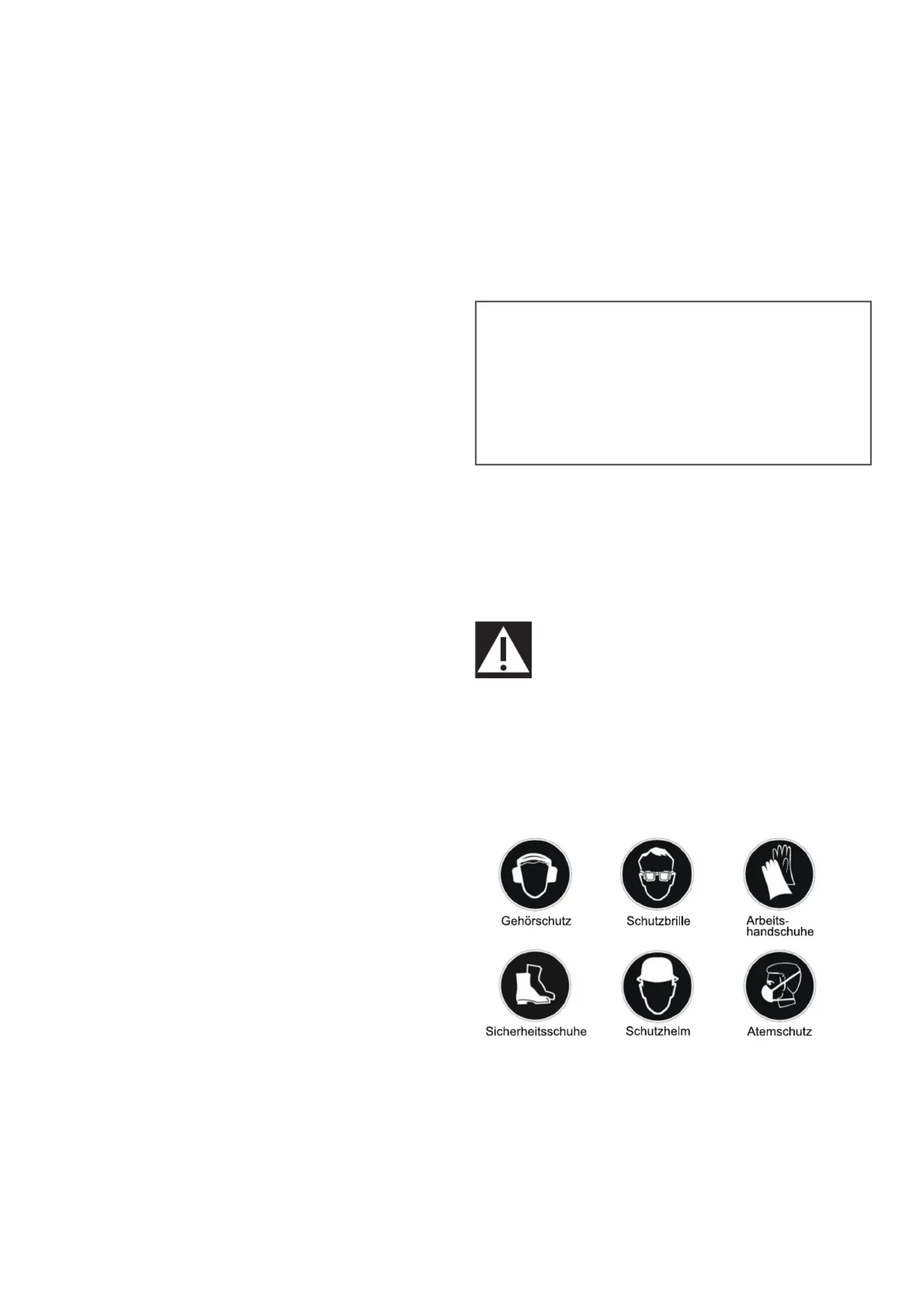

Benutzen Sie Schutzausrüstungen:
Beachten Sie die einschlägigen Vorschriften Ihrer Berufsgenossen-
schaft.
Zusätzliche Sicherheitshinweise
Tragen Sie Gehörschutz beim Schlagbohren.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Benutzen Sie mit dem Elektrowerkzeug mitgelieferte Zusatzhand-
griffe.
Vergewissern Sie sich vor Arbeitsbeginn, dass der schwenkbare Sei-
tenhandgriff in der gewünschten Stellung fest positioniert ist. Das Gerät
FRIEDRICH DUSS
Maschinenfabrik GmbH & Co. KG
Zentralwerkstatt
Calwer Str. 17
75387 Neubulach
Deutschland
Abholservice:
Tel. +49 7053 9692-0 Fax +49 7053 9692-11
info@duss.de www.duss.de
Vergewissern Sie sich vor Arbeitsbeginn (das Gerät darf nicht an das
elektrische Netz angeschlossen sein), dass der schwenkbare Seiten-
handgriff (6) in der gewünschten Position eingeschraubt ist. Das fest
Gerät beim Arbeiten mit beiden Händen festhalten. Auf sicheren Stand
muss ständig geachtet werden.
Dauerlauf: Schalterdrücker (1) betätigen und seitliche Schalterarretie-
rung (2) eindrücken.
Ausschalten: Kurz Schalterdrücker (1) betätigen.
Stufenlose Regelung der Drehzahl und Schlagkraft: Per Schalter-
drücker (1) wird die Drehzahl und Schlagzahl vom minimalen bis zum
maximalen Wert stufenlos hochgefahren.
Rechts-/Linkslauf-Umschaltung
Umschalter (4) am Schalterdrücker sinngemäß rechts oder links schal-
ten. Achtung: Umschalten ist nur im Stillstand möglich.
Drehzahlvorwahl (elektronisch)
Am Stellrad (3) am Schalterdrücker kann die gewünschte maximale
Drehzahl eingestellt werden: A = langsam, E = schnell
Drehzahlvorwahl (Getriebe)
Symbol I des Gangschaltknopfes (5) zeigt auf den Punkt am Getriebe-
gehäuse für den 1. Gang
Symbol II des Gangschaltknopfes (5) zeigt auf den Punkt am Getriebe-
gehäuse für den 2. Gang
Das Umschalten beim Auslauf des Geräts vornehmen.
Bohren/Schlagbohren
Symbol Bohrer am Umschalter (7) auf Punkt am Gehäuse, ergibt die
Stellung Bohren ohne Schlag
Symbol Hammer am Umschalter (7) auf Punkt am Gehäuse ergibt die
Stellung Schlagbohren.
Gerät ohne Werkzeug kurz einschalten und während des Auslaufs
Umschalthebel in die gewünschte Stellung bringen.
Arbeitshinweise
Beim Bohren mit Lochsägen oder Trocken-Diamantbohrkronen nur
leicht drücken, da ansonsten das Gerät überlastet wird und die Arbeits-
leistung abnimmt.
Schmierung
Das Gerät ist durch ein geschlossenes Schmiersystem dauerge-
schmiert.
Werkzeuge
Nur mit scharfen Werkzeugen erzielt man eine optimale Arbeitsleistung.
Stumpfe Schneiden verursachen Werkzeugbrüche. Deshalb Werkzeuge
rechtzeitig durch eine Fachkraft nachschleifen bzw. nachbestücken
lassen.
Garantie
Die Garantiezeit beträgt 12 Monate ab Lieferdatum. Nachweis durch
Garantieschein oder Rechnung. Voraussetzung ist, dass das Gerät
in Übereinstimmung mit der Bedienungsanleitung korrekt eingesetzt,
gehandhabt, gepflegt und gereinigt wurde und keine Veränderungen
vorgenommen worden sind. Die Garantie beschränkt sich auf die
kostenlose Reparatur oder den Ersatz der defekten Teile, die infolge
von Fabrikations- oder Materialfehlern entstanden sind. Teile, die durch
normalen Verschleiß oder durch eigene oder fremde Eingriffe defekt
wurden, fallen nicht unter Garantie. Die Garantieleistung gilt nur bei
Verwendung von Original DUSS Werkzeugen, Zubehör, Verbrauchs-
und Ersatzteilen, d.h. nur bei Aufrechterhaltung der technischen
Einheit.
Weitere Ansprüche sind ausgeschlossen, d.h. DUSS haftet nicht für
direkte oder indirekte Mangel- oder Mangelfolgeschäden, Verluste oder
Kosten in Verbindung mit dem Gebrauch oder der Nichteinsetzbarkeit
3
www.duss.de
Originalbedienungsanleitung SB 13/2 RLE
beim Arbeiten mit beiden Händen festhalten. Auf sicheren Stand ach-
ten. Konzentriert und aufmerksam arbeiten. Der Verlust der Kontrolle
über das Elektrowerkzeug kann zu Verletzungen führen.
Fassen Sie das Elektrowerkzeug nur an den isolierten Griffflächen
an, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug
verborgene Stromleitungen oder das eigene Netzkabel treffen
kann.
Kontakt mit einer spannungsführenden Leitung setzt auch Metallteile
des Elektrowerkzeuges unter Spannung und führt zu einem elektri-
schen Schlag.
Treffen Sie Schutzmaßnahmen, wenn beim Arbeiten gesundheits-
schädliche, brennbare oder explosive Stäube entstehen können.
Manche Stäube gelten als krebserregend. Tragen Sie eine Staub-
schutzmaske und verwenden Sie eine Staubabsaugung.
Schützen Sie das Gerät vor Spritz- und Regenwasser.
Bei einem nass gewordenen Gerät die Arbeiten sofort einstellen und
das Gerät durch eine Elektrofachkraft überprüfen lassen, ansonsten
kann das Leben des Benutzers gefährdet sein.
Der Austausch des Steckers oder des Anschlusskabels darf nur durch
DUSS oder eine DUSS Kundendienstwerkstatt erfolgen.
Geräusch- und Vibrationswerte
Typisch A-bewertete Schallpegel für SB 13/2 RLE:
Schalldruckpegel: L
pA
= 88 dB (A)
Schallleistungspegel: L
WA
= 98 dB (A)
Unsicherheit: K
pA
= K
WA
= 3 dB
Schallschutzmaßnahmen sind erforderlich.
Schwingungsemissionswerte für SB 13/2 RLE:
Bohren in Metall: a
h,D
=
< 2,5 m/s²
Schlagbohren in Beton: a
h,ID
=15 m/s²
Unsicherheit: K= 1,5 m/s²
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass der 2-Gang-Schlagbohr-
maschine SB 13/2 RLE mit den folgenden Normen oder normativen
Dokumenten übereinstimmt:
EN 60745-1, EN 60745-2-1, EN 55014-1, EN 55014-2, EN 61000-3-2,
EN 61000-3-3 gemäß den Bestimmungen der Richtlinien 2006/42/EG,
2014/30/EU, 2011/65/EU
FRIEDRICH DUSS
Maschinenfabrik GmbH & Co. KG
75387 Neubulach, Deutschland
Geschäftsführer
12/2019
