Originalbedienungsanleitung PX 78
Bedienungsanleitung
Kombihammer PX 78
Technische Daten PX 78
Nennaufnahmeleistung 1500 W
Nennspannung 230 V
Nennaufnahmestrom 7,1 A
Frequenz 50 - 60 Hz
Maschinengewicht 7,6 kg
Bohrerdrehzahl bei Belastung 170 - 310 U/min
Schlagzahl bei Belastung 1800 - 3370 Schläge/min
Bohrbereich mit Vollbohrer Ø 12 - 80 mm
Bohrbereich mit Hammerbohrkrone Ø 45 - 150 mm
Bohrleistung Ø 35 mm in hartem Beton C45/55 160 mm/min
Einzelschlagenergie 4,5 - 10 J
Meißelleistung in hartem Beton C45/55 mit Spitzmeißel ca. 200 kg/h
Werkzeugaufnahme SDS-max
dauergeschmiert
schwenkbarer Seitenhandgriff und einschraubbarer Zusatzhandgriff
Ein-/Ausschalter mit Arretierung am Schalterdrücker für Dauerbetrieb
Umschalthebel Hammerbohren/Meißeln
Sicherheits-Rollenkupplung
elektronische Drehzahl- und Schlagkraftkonstanthaltung, Volllastdrehzahl = Leerlaufdrehzahl
Drehzahl und Schlagkraft am Stellrad stufenlos einstellbar
Serviceanzeige
selbstabschaltende Kohlebürsten
Schutzklasse II nach EN 60745
funk- und fernsehentstört nach EN 55014

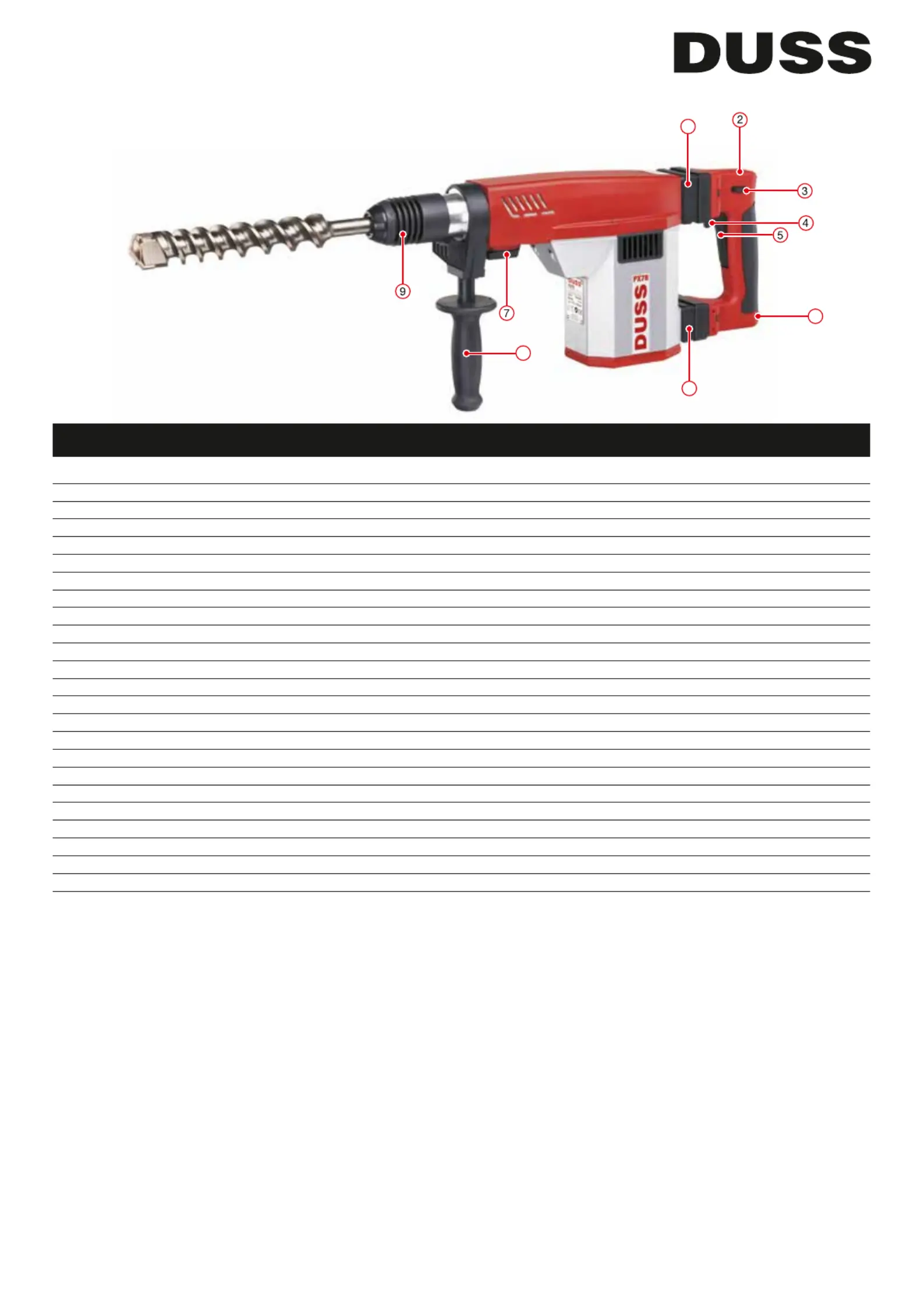

Komponenten und Bedienelemente
1 · Vibrationsdämpfung RVA
2 · Aufnahme für Zusatzhandgriff
3 · Stellrad für Drehzahl und Schlagkraft
4 · Arretierung für Schalterdrücker
5 · Schalterdrücker
6 · Serviceanzeige
7 · Umschalthebel
8 · schwenkbarer Seitenhandgriff
9 · Verriegelungshülse
Anwendungsbereich
Der ist zum Bohren und Meißeln in Kombihammer PX 78
Beton, Stein und Ähnlichem geeignet. Für Schäden durch nicht
bestimmungsgemäßen Gebrauch haftet allein der Benutzer.
Elektrischer Anschluss
Zum Schutz gegen unbeabsichtigten Anlauf vor Pflege-,
Wartungs-, Instandhaltungsarbeiten und jedem Werkzeugwechsel
Netzstecker aus der Steckdose ziehen.
Das Gerät ist nach Schutzklasse II aufgebaut, deshalb das
Maschinengehäuse nicht anbohren, nicht beschädigen, nicht erden
und vor Nässe schützen. Die auf dem Typenschild angegebene
Nennspannung muss mit der Netzspannung übereinstimmen.
Verwenden Sie nur für den Einsatzbereich zugelassene
Verlängerungskabel mit ausreichendem Querschnitt.
Werkzeug einsetzen und wechseln
Das Gerät vom elektrischen Netz trennen. Einsteckende des
Werkzeuges reinigen und mittels beigefügter Fetttube mit einem
Fettfilm versehen. Verriegelungshülse (9) zurückziehen. Werkzeug
einsetzen und drehen bis es in die Führungsnuten einrastet, dann
Technische Änderungen vorbehalten
2
www.duss.de
Originalbedienungsanleitung PX 78
Serviceanzeige
Die Serviceanzeige (6) ist am unteren Teil des Schalterhandgriffes
angebracht. Leuchtet die Serviceanzeige rot auf, dann ist die Laufzeit
für einen Service erreicht. Mit dem Gerät kann ab Beginn des Aufleuch-
tens noch einige Stunden gearbeitet werden, bis es dann automatisch
abschaltet.
Bringen Sie das Gerät rechtzeitig zum DUSS Service, damit die Be-
triebsbereitschaft erhalten bleibt.
Mechanischer Überlastschutz
Die Sicherheits-Rollenkupplung schützt den Anwender beim plötzli-
chen Verklemmen des drehenden Werkzeugs vor Verletzungen.
Schmierung
Das Gerät ist durch ein geschlossenes Schmiersystem dauerge-
schmiert.
Werkzeuge
Nur mit scharfen Werkzeugen erzielt man eine optimale Arbeitsleistung.
Stumpfe Schneiden verursachen Werkzeugbrüche. Deshalb Werkzeu-
ge rechtzeitig nachschleifen bzw. nachschmieden.
Spitz-, Flach-, Breit- und Spatmeißel: Schmieden 900 - 1050°C.
Härten: 800 - 830°C, in Öl abschrecken. Mit der Schaftwärme auf
250 - 300°C anlassen.
Hohl- und Kanalmeißel mit Korundscheibe nachschleifen.
Bohrerschneiden rechtzeitig mit einer Silizium-Karbid-Scheibe durch
eine Fachkraft nachschleifen lassen.
Garantie
Die Garantiezeit beträgt 12 Monate ab Lieferdatum. Nachweis durch
Garantieschein oder Rechnung. Voraussetzung ist, dass das Gerät
in Übereinstimmung mit der Bedienungsanleitung korrekt eingesetzt,
gehandhabt, gepflegt und gereinigt wurde und keine Veränderungen
vorgenommen worden sind. Die Garantie beschränkt sich auf die
kostenlose Reparatur oder den Ersatz der defekten Teile, die infolge
von Fabrikations- oder Materialfehlern entstanden sind. Teile, die durch
normalen Verschleiß oder durch eigene oder fremde Eingriffe defekt
wurden, fallen nicht unter Garantie. Die Garantieleistung gilt nur bei
Verwendung von Original DUSS Werkzeugen, Zubehör, Verbrauchs-
und Ersatzteilen, d.h. nur bei Aufrechterhaltung der technischen
Einheit.
Weitere Ansprüche sind ausgeschlossen, d.h. DUSS haftet nicht für
direkte oder indirekte Mangel- oder Mangelfolgeschäden, Verluste oder
Kosten in Verbindung mit dem Gebrauch oder der Nichteinsetzbarkeit
des Gerätes für irgendeinen Zweck. Stillschweigende Zusicherungen
für Gebrauch oder Eignung für einen bestimmten Zweck sind ausge-
schlossen.
Bei Feststellung eines Mangels ist das Gerät unverzüglich zur Repa-
ratur an DUSS oder einen DUSS Kundendienst zu senden. Sämtliche
frühere schriftliche oder mündliche Garantieerklärungen werden durch
oben genannte Garantieverpflichtungen ersetzt.
Service
Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden,
andernfalls können Unfälle für den Betreiber entstehen. Es wird daher
dringend empfohlen, wenn Störungen auftreten sollten, das Gerät an
die Herstellerfirma
Werkzeug bis zum Anschlag einschieben, Verriegelungshülse (9)
loslassen. Verriegelung durch Ziehen am Werkzeug prüfen. In
Abständen von 2 - 3 Betriebsstunden das Einsteckende regelmäßig
leicht nachfetten.
Werkzeugwechsel: Verriegelungshülse (9) nach hinten ziehen und
Werkzeug herausziehen.
Beim Werkzeugwechsel ist darauf zu achten, dass kein Schmutz in die
Werkzeugaufnahme gelangt.
Inbetriebnahme
Allgemein anerkannte Unfallverhütungsvorschriften, die einschlä-
gigen Vorschriften Ihrer Berufsgenossenschaft und die beigelegten
Sicherheitshinweise müssen beachtet werden.
Vergewissern Sie sich vor Arbeitsbeginn (das Gerät darf nicht an das
elektrische Netz angeschlossen sein), dass der schwenkbare Seiten-
handgriff (8) in der gewünschten Position eingeschraubt ist. Das fest
Gerät beim Arbeiten mit beiden Händen festhalten. Auf sicheren Stand
muss ständig geachtet werden.
Werkzeug am Stein ansetzen, dann erst einschalten.
Dauerlauf: Schalterdrücker (5) betätigen und Arretierung (4) nach oben
drücken.
Ausschalten: Kurz Schalterdrücker (5) betätigen.
Stufenlose Regelung der Drehzahl und Schlagkraft: Je nach Mate-
rialbeschaffenheit kann am Stellrad (3) die erforderliche Drehzahl und
Schlagkraft stufenlos eingestellt werden. Die bedienungsgerechte An-
ordnung des Stellrades (3) ermöglicht dies vor oder während der Arbeit.
+ = volle Drehzahl und Schlagkraft
- = reduzierte Drehzahl und Schlagkraft
Hammerbohren/Meißeln
Symbol Bohrer am Umschalthebel (7) auf Pfeil am Gehäuse, ergibt die
Stellung Hammerbohren mit Sicherheits-Rollenkupplung.
Symbol Meißel am Umschalthebel (7) auf Pfeil am Gehäuse ergibt
die Stellung Meißeln. Der Meißel ist arretiert. In Mittelstellung
(Umschalthebel (7) ist um 90° gedreht) kann der Meißel in die
gewünschte Arbeitsstellung gedreht werden.
Gerät ohne Werkzeug kurz einschalten und während des Auslaufs
Umschalthebel in die gewünschte Stellung bringen.
Arbeitshinweise
Beim Arbeiten nur leicht drücken. Die Arbeitsleistung kann durch Drü-
cken nicht gesteigert werden. Gerät lediglich ansetzen und nachführen.
Beim Treffen auf Armierungseisen kann das Werkzeug beschädigt
werden. Wenn sich ein Werkzeug im Gestein festsetzt, Gerät vom
Werkzeug abnehmen und das Werkzeug freimachen.
Keinesfalls versuchen, das blockierte Werkzeug durch gewaltsames
Drehen oder Reißen an den Handgriffen des Gerätes freizubekommen.
Gewaltanwendung kann zu Schäden am Gerät und Werkzeugbrüchen
führen.
Rückenschonendes Arbeiten
Bei dem Gerät ist am Schalterhandgriff eine Aufnahme (2) angebracht,
in die ein zusätzlicher Schraubhandgriff (im Lieferumfang enthalten)
eingeschraubt werden kann. Dadurch wird ein bequemes, rückenscho-
nendes Arbeiten bei vertikalem Einsatz (Kompressorstellung) ermög-
licht.
Vibrationsdämpfung RVA
Zur Arbeitserleichterung und zur Reduzierung der auf den Anwender
einwirkenden Vibrationsbelastung ist das Gerät mit der Vibrations-
dämpfung RVA (1) ausgestattet. Bei diesem System ist der Schal-
terhandgriff vom Maschinengehäuse abgekoppelt und eine aktive
Schwingungsmasse in der Dämpfungseinheit wirkt den auftretenden
Vibrationen entgegen. Es ist darauf zu achten, dass die Anpresskraft
nicht zu hoch ist, da ansonsten die Entkopplung in ihrer Funktion
beeinträchtigt wird.
3
www.duss.de
Originalbedienungsanleitung PX 78
oder an eine DUSS Kundendienstwerkstatt einzusenden.
Diese sind mit ihren erfahrenen Fachkräften und mit ihren Spezialein-
richtungen in der Lage, Störungen sachgemäß zu beheben.
Das Gerät ist komplett auf Gefahr und Kosten des Absenders einzu-
senden.
Sicherheitshinweise
Lesen Sie alle Sicherheitshinweise und Anweisungen!
Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anwei-
sungen können elektrischen Schlag, Brand und/oder schwere Verlet-
zungen zur Folge haben. Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
Allgemeine Sicherheitshinweise
Benutzen Sie Schutzausrüstungen:
Beachten Sie die einschlägigen Vorschriften Ihrer Berufsgenossen-
schaft.
Zusätzliche Sicherheitshinweise
Benutzen Sie mit dem Elektrowerkzeug mitgelieferte Zusatzhand-
griffe.
Vergewissern Sie sich vor Arbeitsbeginn, dass der schwenkbare Sei-
tenhandgriff bzw. der Zusatzhandgriff in der gewünschten Position fest
eingeschraubt ist. Das Gerät beim Arbeiten mit beiden Händen festhal-
ten. Auf sicheren Stand achten. Konzentriert und aufmerksam arbeiten.
Der Verlust der Kontrolle über das Elektrowerkzeug kann zu Verletzun-
gen führen.
Fassen Sie das Elektrowerkzeug nur an den isolierten Griffflächen
an, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug
verborgene Stromleitungen oder das eigene Netzkabel treffen
kann.
Kontakt mit einer spannungsführenden Leitung setzt auch Metallteile
des Elektrowerkzeuges unter Spannung und führt zu einem elektri-
schen Schlag.
Treffen Sie Schutzmaßnahmen, wenn beim Arbeiten gesundheits-
schädliche, brennbare oder explosive Stäube entstehen können.
Manche Stäube gelten als krebserregend. Tragen Sie eine Staub-
schutzmaske und verwenden Sie eine Staubabsaugung.
Schützen Sie das Gerät vor Spritz- und Regenwasser.
Bei einem nass gewordenen Gerät die Arbeiten sofort einstellen und
das Gerät durch eine Elektrofachkraft überprüfen lassen, ansonsten
kann das Leben des Benutzers gefährdet sein.
Der Austausch des Steckers oder des Anschlusskabels darf nur durch
DUSS oder eine DUSS Kundendienstwerkstatt erfolgen.
Geräusch- und Vibrationswerte
(gemessen nach EN 60745)
Typische A-bewertete Schallpegel für PX 78:
Schalldruckpegel: L
pA
= 93 dB (A)
Schallleistungspegel: L
WA
= 104 dB (A)
Unsicherheit: K
pA
= K
WA
= 3 dB
Schallschutzmaßnahmen sind erforderlich.
Schwingungsemissionswerte für PX 78 beim Meißeln in Beton:
Normalstellung: a
h,CHeq
= 6,8 m/s²
Unsicherheit: K = 1,5 m/s²
Kompressorstellung: a
h,CHeq
= 6,3 m/s²
Unsicherheit: K = 1,5 m/s²
Schwingungsemissionswerte für PX 78 beim Hammerbohren in
Beton:
Normalstellung: a
h,HD
= 9,8 m/s²
Unsicherheit: K = 1,5 m/s²
Kompressorstellung: a
h,HD
= 8,2 m/s²
Unsicherheit: K = 1,5 m/s²
Der in diesen Anweisungen angegebene Schwingungspegel ist ent-
sprechend einem in EN 60745 genormten Messverfahren gemessen
worden und kann für den Vergleich von Elektrowerkzeugen miteinander
verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung
der Schwingungsbelastung.
Der angegebene Vibrationsemissionswert steht für die Hauptanwen-
dungen des Elektrowerkzeugs. Falls das Elektrowerkzeug jedoch
für andere Anwendungen oder mit anderem Zubehör benutzt oder
schlecht instandgehalten wird, kann die Vibrationsemission abwei-
chen. Dies kann die Schwingungsbelastung über den gesamten
Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der
Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden,
in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tat-
sächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den
gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche
Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung
von Schwingungen fest, wie z.B. Wartung von Elektrowerkzeug und
Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Abläufe.
FRIEDRICH DUSS
Maschinenfabrik GmbH & Co. KG
Zentralwerkstatt
Calwer Str. 17
75387 Neubulach
Deutschland
Abholservice:
Tel. +49 7053 9692-0 Fax +49 7053 9692-11
info@duss.de www.duss.de
Produktspezifikationen
| Marke: | Duss |
| Kategorie: | Bohrmaschine |
| Modell: | PX 78 |
Brauchst du Hilfe?
Wenn Sie Hilfe mit Duss PX 78 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten
Bedienungsanleitung Bohrmaschine Duss
25 August 2025
25 August 2025
25 August 2025
25 August 2025
25 August 2025
29 Juli 2025
Bedienungsanleitung Bohrmaschine
- Baumr-AG
- Fieldmann
- Delta
- Craftsman
- Tanaka
- Ozito
- Meec Tools
- Black And Decker
- Eibenstock
- MSW
- Metabo
- Netter Vibration
- Mac Tools
- Stalco
- PHIOLENT
Neueste Bedienungsanleitung für -Kategorien-
24 August 2025
23 August 2025
23 August 2025
23 August 2025
23 August 2025
22 August 2025
21 August 2025
20 August 2025
19 August 2025
19 August 2025
