Bus-Taster B4T55

30 000 290 -1

Diese Geräte dürfen nur durch eine

Elektrofachkraft installiert werden,

andernfalls besteht Brandgefahr oder

Gefahr eines elektrischen Schlages!

Temperatur an der Einbaustelle:

-20°C bis +50°C.

Lagertemperatur: -25°C bis +70°C.

Relative Luftfeuchte:

Jahresmittelwert <75%.

Bus-Taster für Einzel-Montage

80x80x15mm. Zum Anschluss an

Taster-Gateways FTS14TG.

Stand-by-Verlust nur 0,2 Watt.

Bus-4-fach-Taster B4T55 im E-Design,

nur16mm hoch.

Im Lieferumfang enthalten sind eine

Halteplatte, ein Befestigungsrahmen mit

eingerasteter Elektronik, ein Rahmen R,

eine Wippe und eine Doppelwippe.

Mit der Doppelwippe können 4 auswert-

bare Signale eingegeben werden, mit der

Wippe nur 2 Signale.

Hinten ist eine 20cm lange Busleitung

rot-schwarz herausgeführt. Rot Anschluss

an BP, schwarz an BN eines Taster-Gate-

ways FTS14TG.

Bis zu 30 Bus-Taster und/oder Bus-

Taster koppler FTS61BTK können an die

Klemmen BP und BN eines Taster-Gate-

ways FTS14TG angeschlossen werden.

Die zulässige Gesamtleitungslänge beträgt

200m. Das dem FTS14TG beiliegende

RLC-Glied muss an dem am weitesten

entfernten Bus-Taster bzw. Bus-Taster-

koppler zusätzlich an die Klemmen BP

und BN angeschlossen werden.

Über den 2-Draht-Tasterbus erfolgt die

Spannungs versorgung der angeschlos-

senen B4 mit 29V DC und gleichzeitig

die Datenübertragung.

Bitte nur gängige Bus- oder Telefonleit-

ungen verwenden.

Mit 4 bzw. 2 gelben LEDs werden

Bestätigungs-Telegramme von Aktoren

angezeigt, wenn die ID's der Aktoren mit

PCT14 in die ID-Tabelle des FTS14TG ein-

getragen wurden.

Über einer 55mm-Schalterdose werden

die in der Dose vorhandenen Hülsen zur

Schraubbefestigung verwendet.

Montage:Halteplatte anschrauben.

Zuerst den Rahmen aufstecken und

danach den Befestigungsrahmen mit der

Elektronik aufrasten (Kennzeichnung 0

muss oben sein). Beim Aufsetzen der

Wippe muss die Kennzeichnung 0 auf

der Rückseite immer oben sein.

Zur Schraubbefestigung empfehlen wir

Edelstahl-Senkschrauben 2,9x25mm,

DIN 7982 C.

Sowohl mit Dübeln 5x25mm als auch

auf 55mm-Schalterdosen.

Wippe:

oben sendet 0x70

unten sendet 0x50

Doppelwippe:

links oben sendet 0x30

links unten sendet 0x10

rechts oben sendet 0x70

rechts unten sendet 0x50

Betriebsarten-Drehschalter des FTS14TG:

Pos. 2, 3, 4: Jeder Taster des B4T55 hat

die gleiche ID.

Empfohlene Einstellung bei ES-Funktionen

mit Richtungstaster.

Pos. 5, 6, 7: Jeder Taster des B4T55 hat

eine eigene ID.

Vorgeschriebene Einstellung bei

ER-Funktionen.

Geräteadresse für B4T55 vergeben:

1.Den ersten B4T55 an die Busklemmen

BP und BN anschließen.

Die LED im B4T55 leuchtet rot.

2.Den Drehschalter am FTS14TG auf

Pos.1drehen.

Nachdem die Adresse vom FTS14TG

vergeben wurde, leuchtet dessen

untere LED grün.

3.Den Drehschalter am FTS14TG auf

Pos. 2 bis 7 drehen.

Die LED im B4T55 leuchtet grün.

4.Erst dann den zweiten B4T55 an-

schließen und bei 2. aufsetzen usw.

Nur einem B4T55 mit der Geräteadresse

0 (Auslieferzustand) kann eine Geräte-

adresse vergeben werden.

Die Adressvergabe erfolgt stets in auf -

steigender Reihenfolge1-30.

Wird ein B4T55 ausgetauscht und der

Drehschalter am FTS14TG auf Pos.1

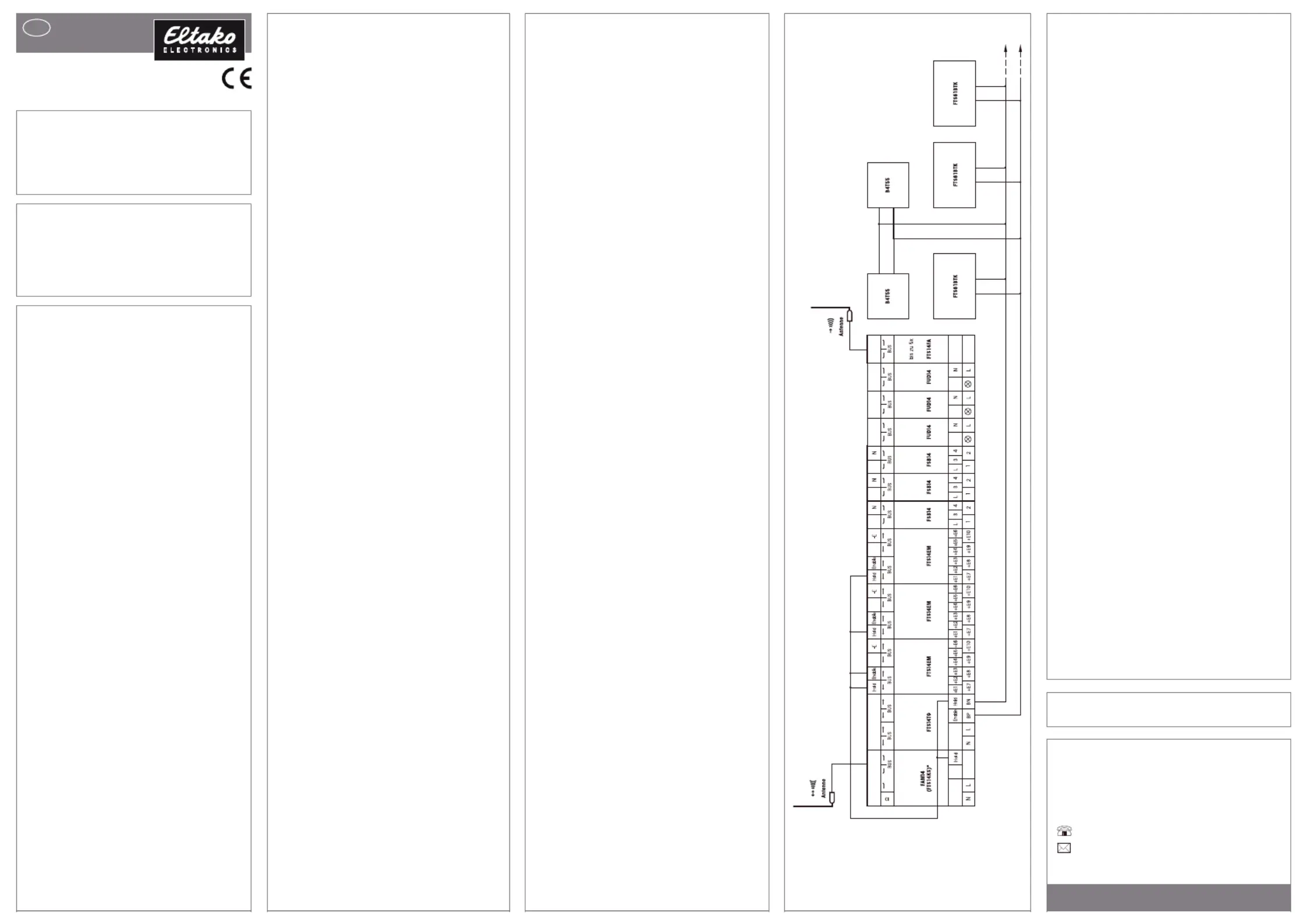

Anschlussbeipiel

* alternativ FTS14KS ohne bidirektionalen

Funk

Am letzten Bus-Teilnehmer muss der dem

FAM14 bzw. FTS14KS beiliegende zweite

Abschlusswiderstand aufgesteckt werden.

Zusätzliche Einstellmöglichkeiten der

Aktoren mit dem PC-Tool PCT14 für kon-

ventionelle Taster. Über ein Taster- Gateway

FTS14TG können bis zu 30 Bus taster

B4T55 und dezentrale Bus- Tasterkoppler

FTS61BTK mit jeweils 4 Taster-Eingängen

angeschlossen werden. Eine einfache

2-Draht-Leitung versorgt die Bus-Taster-

koppler mit Stro m und hierüber werden

auch die Taster-Informationen übertragen.

Die Topologie der 2-Draht-Verbindung

kann hier beliebig gewählt werden.

gedreht, bekommt der neue B4T55 auto-

matisch die gleiche Geräteadresse und

die Anlage läuft ohne weiteres Einlernen

wie vorher.

Geräteadresse eines B4T55 löschen:

1. Nur einen B4T55 an die Busklemmen

BP und BN anschließen.

Die LED im B4T55 leuchtet grün.

2. Den Drehschalter am FTS14TG auf

Pos. 9 drehen.

Nachdem die Geräteadresse gelöscht

wurde, leuchtet die untere LED des

FTS14TG grün und die LED im

B4T55 leuchtet rot.

LED-Anzeige:

LED's aus: Die Versorgungsspannung

über den 2-Draht-Bus liegt nicht an.

Rote LED leuchtet: Die Versorgungs -

spannung über den 2-Draht-Bus liegt

an, der B4T55 hat noch keine Geräte-

adresse oder der Bus ist gestört.

Grüne LED leuchtet: B4T55 hat eine

Geräte adresse und ist betriebsbereit.

Mit einem Jumper kann die grüne LED

abgeschaltet werden.

Eltako GmbH

D-70736 Fellbach

Produktberatung und

Technische Auskünfte:

+49 711943500-02

T[email protected]

eltako.com

20/2017 Änderungen vorbehalten.

Zum späteren Gebrauch aufbewahren!
