Funkaktor

Universal-Dimmschalter

FUD71-230 V

D

Temperatur an der Einbaustelle:

-20°C bis +50°C.

Lagertemperatur: -25°C bis +70°C.

Relative Luftfeuchte:

Jahresmittelwert <75%.

30 100 845 - 3

Diese Geräte dürfen nur durch eine

Elektrofachkraft installiert werden,

andernfalls besteht Brandgefahr oder

Gefahr eines elektrischen Schlages!

Universal-Dimmschalter, Power MOSFET bis

400 W. Automatische Lampen erkennung.

Mindesthelligkeit und Dimmgeschwindigkeit

einstellbar. Mit Kinder -

zimmer-, Schlummer-

und Lichtweckerschaltung sowie Konstant-

lichtregelung und Master-Slave-Betrieb.

Zusätzlich mit Lichtszenen

steuerung über PC

oder mit Funktastern.

Verschlüsselter Funk,

bidirektionaler Funk

und Repeater-Funktion

zuschaltbar. Stand-by-

Verlust nur 0,7 Watt.

Montage in die 230 V-Netzanschluss leitung,

zum Beispiel in Zwischendecken und Leuchten.

166 mm lang, 46 mm breit und 31 mm hoch.

Universal-Dimmschalter für Lampen bis

400 W, abhängig von den Lüftungs-

verhältnissen. Dimmbare Energiesparlampen

ESL und dimmbare 230 V-LED-

Lampen zu-

sätzlich abhängig von der Lampen

elektronik.

Schaltung im Nulldurchgang mit Soft-Ein

und Soft-Aus zur Lampenschonung.

Die eingestellte Helligkeits stufe bleibt beim

Ausschalten gespeichert (Memory).

Bei einem Stromausfall werden die Schalt-

stellung und die Helligkeitsstufe gespeichert

und wird gegebenenfalls bei Wiederkehr der

Versorgungsspannung eingeschaltet.

Automatische elektronische Überlast-

sicherung und Übertemperatur-Abschaltung.

Es können verschlüsselte Sensoren einge-

lernt werden.

gültig für Geräte ab Fertigungswoche

50/16 (siehe Aufdruck Unterseite Gehäuse)

Bidirektionaler Funk und/oder eine Repeater-

Funktion kann eingeschaltet werden.

Jede Zustandsänderung sowie eingegangene

Zentralsteuer-Telegramme werden dann mit

einem Funk-Telegramm bestätigt. Dieses

Funk-Telegramm kann in andere Aktoren, in

Universal anzeigen FUA55 und die GFVS-

Software eingelernt werden. In der GFVS-

Software wird außerdem der aktuelle

Dimm wert in % angezeigt.

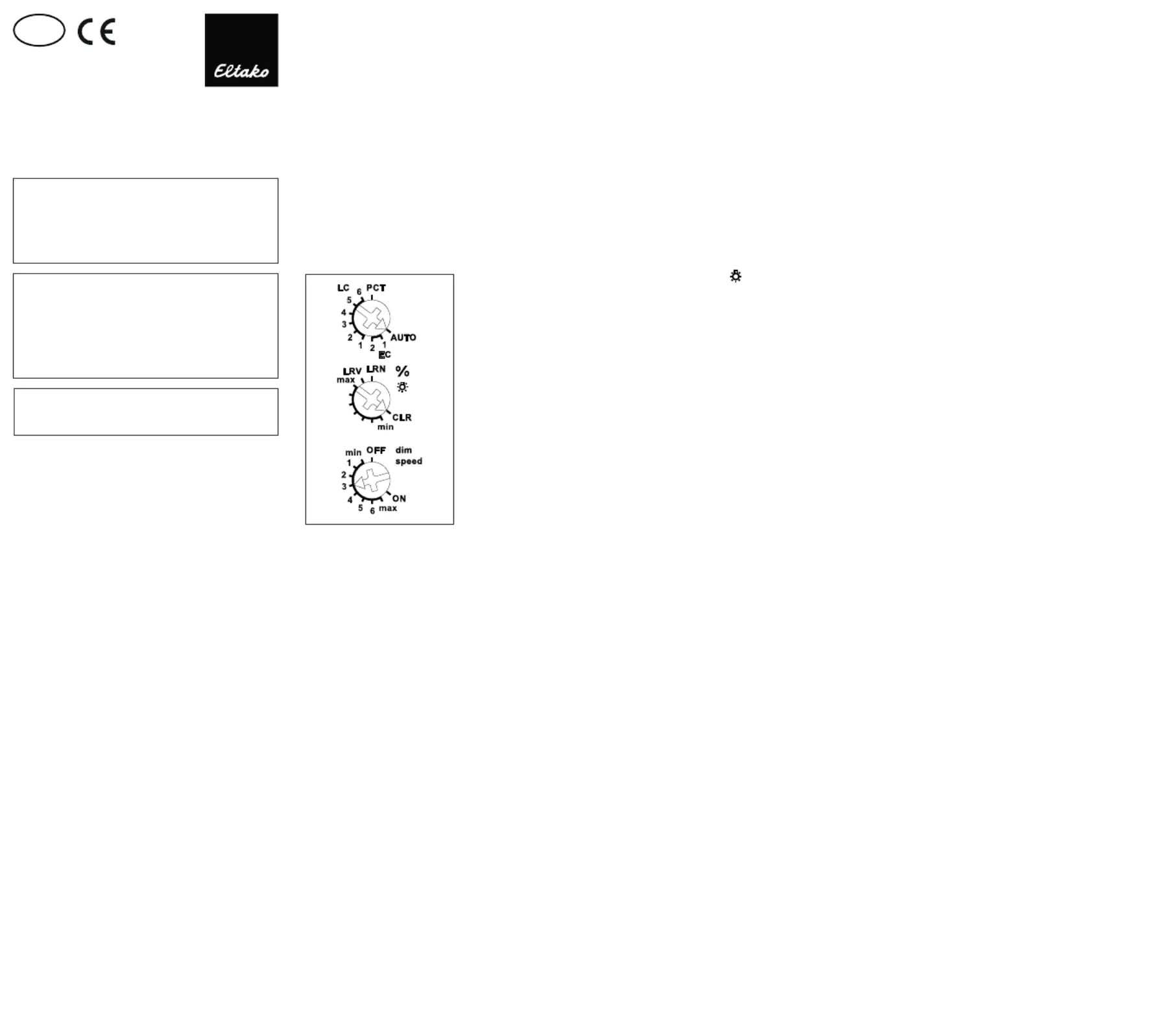

Funktions-Drehschalter

Der obere Drehschalter legt im Betrieb

fest, ob die automatische Lampen-

erkennung wirken soll oder spezielle Comfort

-

Stellungen:

AUTO lässt das Dimmen aller Lampen-

arten zu.

EC1 ist eine Comfort-Stellung für Energie-

sparlampen, welche konstruktionsbedingt

mit einer erhöhten Spannung eingeschaltet

werden müssen, damit diese abgedimmt

auch kalt sicher wieder einschalten.

EC2 ist eine Comfort-Stellung für Energie-

sparlampen, welche sich konstruktions-

bedingt abgedimmt nicht wieder ein-

schalten lassen. Daher ist Memory in dieser

Stellung ausgeschaltet.

LC1 ist eine Comfort-Stellung für dimmbare

230 V-LED-Lampen, welche sich auf AUTO

(Phasenabschnitt) konstruktionsbedingt

nicht weit genug abdimmen lassen und daher

auf Phasenanschnitt gezwungen werden

müssen.

LC2 und LC3 sind Comfort-Stellungen für

dimmbare 230 V-LED-Lampen wie LC1, aber

mit anderen Dimmkurven.

In den Stellungen EC1, EC2, LC1, LC2 und

LC3 dürfen keine induktiven (gewickelten)

Trafos ver wendet werden.

Außerdem kann die maximale Anzahl dimm-

barer LED-Lampen konstruktions bedingt

niedriger sein als in der Stellung AUTO.

LC4, LC5 und LC6 sind Comfort-Stellungen

für LED-Lampen wie AUTO, aber mit

anderen Dimmkurven.

PCT ist eine Stellung für Sonderfunktionen,

welche mit dem PC-Tool PCT14 eingerichtet

wurden. Die PCT14-Verbindung erfolgt mit

dem Datenübertrager DAT71.

Mit dem mittleren %

-Drehschalter kann

die Mindesthelligkeit (voll abgedimmt) ein-

gestellt werden.

Mit dem unteren dim-speed-Drehschalter

kann die Dimmge schwin digkeit eingestellt

werden.

Die Taster können entweder als Richtungs-

taster oder als Universaltaster eingelernt

werden: Als Richtungstaster ist dann auf

einer Seite 'einschalten und aufdimmen' so-

wie auf der anderen Seite 'ausschalten und

abdimmen'. Ein Doppel klicken auf der

Ein-

schaltseite löst das automatische Aufdimmen

bis zur vollen Helligkeit mit dim-speed-

Geschwindigkeit aus. Ein Doppelklick auf

der Ausschaltseite löst die Schlummer-

schaltung aus. Die Kinderzimmerschaltung

wird auf der Einschaltseite ausgeführt. Als

Universaltaster erfolgt

die Richtungsum-

kehr durch kurzes Loslassen

des Tasters.

Lichtweckerschaltung: Ein entsprechend

eingelerntes Funksignal einer Schaltuhr

startet die Aufweckfunktion durch Einschalten

der Beleuchtung mit geringster Helligkeit

und langsamem Aufdimmen innerhalb von

30 Minuten bis zur maximalen Helligkeit.

Durch kurzes Tasten (z. B. eines Funk-Hand-

senders) stoppt das Aufdimmen. In den EC-

Stellungen ist keine Lichtweckerschaltung

möglich.

Kinderzimmerschaltung (Universaltaster

oder Richtungstaster auf der Einschaltseite):

Beim Einschalten mit längerer Tasterbetäti-

gung wird nach ca. 1 Sekunde mit kleinster

Helligkeit eingeschaltet und, solange weiter

getastet wird, langsam hochgedimmt, ohne

die zuletzt gespeicherte Helligkeitsstufe zu

verändern.

Schlummerschaltung (Universaltaster oder

Richtungstaster auf der Ausschaltseite):

Durch einen Doppelklick wird die Beleuchtung

von der aktuellen Dimm stellung bis zur Mindest-

helligkeit

abgedimmt und ausgeschaltet. Die

max. Dimmzeit von 60 Minuten ist von der

aktuellen Dimmstellung und der eingestellten

Mindesthelligkeit abhängig und kann dadurch

entsprechend verkürzt werden. Durch kurzes

Tasten kann während des Abdimmvorgangs

jederzeit ausgeschaltet werden.

Lichtszenen am PC werden mit der Funk-

Visualisierungs- und Steuerungs-Software

GFVS eingestellt und abgerufen. Hierzu am

PC einen oder mehrere FUD71 als Dimm-

schalter mit prozentualen Helligkeitswerten

einlernen.

Mit einem als Treppenlicht-Taster eingelernten

Taster kann eine Treppenlicht-Zeitschalter-

Funktion mit RV = 2 Minuten nachschaltbar

abgerufen werden. Mit einzelnen Lichtszenen-

tastern

können beim Einlernen eingestellte

Helligkeiten abgerufen werden. Mit einem

eingelernten FAH kann ein Dämmerungs-

schalter realisiert werden. Mit bis zu 4 FBH

kann bewegungs- und helligkeits abhängig

eingeschaltet werden.

Funktaster Zentral Ein: Impulslänge egal,

schaltet mit dem Memorywert ein.

Funktaster Zentral Aus: Impulslänge egal,

schaltet aus.

Treppenlichttaster: Mit einem Treppenlicht-

taster wird mit Memorywert eingeschaltet

und eine RV-Zeit von 2 Minuten gestartet, an

deren Ende ausgeschaltet wird. Bei erneutem

Tasten wird nachgeschaltet.

FTK als Schließer: Wird das Fenster

geöffnet, schaltet das Licht ein. Wird das

Fenster geschlossen, schaltet das Licht aus.

FTK als Öffner: Wird das Fenster geöffnet,

schaltet das Licht aus. Wird das Fenster

geschlossen, schaltet das Licht ein.

Als Master kann entweder ein FBH oder

ein FHD60 eingelernt werden:

FBH als Master: (Automatische Helligkeits-

regelung aus) Wird ein Funk-Bewegungs-

Helligkeitssensor FBH eingelernt, wird beim

Einlernen mit dem unteren Drehschalter die

Schaltschwelle fest gelegt, bei welcher in

Abhängigkeit von der Helligkeit (zusätzlich

zur Bewegung) die Beleuchtung mit Memory-

wert einschaltet (von ca. 30 Lux in der Position

OFF bis ca. 300 Lux in der Position max).

Wird der FBH in der Position ON eingelernt,
