D

30 200 837 - 1

Diese Geräte dürfen nur durch eine

Elektrofachkraft installiert werden,

andernfalls besteht Brandgefahr oder

Gefahr eines elektrischen Schlages!

Temperatur an der Einbaustelle:

-20°C bis +50°C.

Lagertemperatur: -25°C bis +70°C.

Relative Luftfeuchte:

Jahresmittelwert <75%.

Funkaktor

PWM-Dimmschalter für LED

FWWKW71L

PWM-Dimmschalter mit 2 Kanälen für

LED 12-36V DC, je bis 4A. Mindesthellig-

keit und Dimmgeschwindigkeit einstellbar.

Mit Schlummer- und Lichtweckerschal-

tung. Zusätzlich mit Licht szenen steuerung

über PC oder mit Funktastern.

Verschlüsselter Funk, bidirektionaler

Funk und Repeater-Funktion zuschaltbar.

Stand-by-Verlust nur 0,3-0,5 Watt.

Montage zum Beispiel in Zwischendecken

und Leuchten. 252mm lang, 46mm

breit und 31mm hoch.

Die eingestellte Helligkeits stufe bleibt

beim Ausschalten gespeichert (Memory).

Bei einem Stromausfall werden die

Schaltstellung und die Helligkeitsstufe

gespeichert und wird gegebenenfalls bei

Wiederkehr der Versorgungsspannung

eingeschaltet.

Automatische elektronische Überlast-

sicherung und Übertemperatur-Ab schal-

tung.

Es können verschlüsselte Sensoren

eingelernt werden.

Bidirektionaler Funk und/oder eine

Repeater-Funktion kann eingeschaltet

werden.

Jede Zustandsänderung sowie einge-

gangene Zentralsteuer-Telegramme

werden dann mit einem Funk-Telegramm

bestätigt. Dieses Funk-Telegramm kann

in andere Aktoren, in Universal anzeigen

FUA55 und die GFVS-Software einge-

lernt werden. In der GFVS-Software wird

außerdem der aktuelle Dimmwert in %

angezeigt.

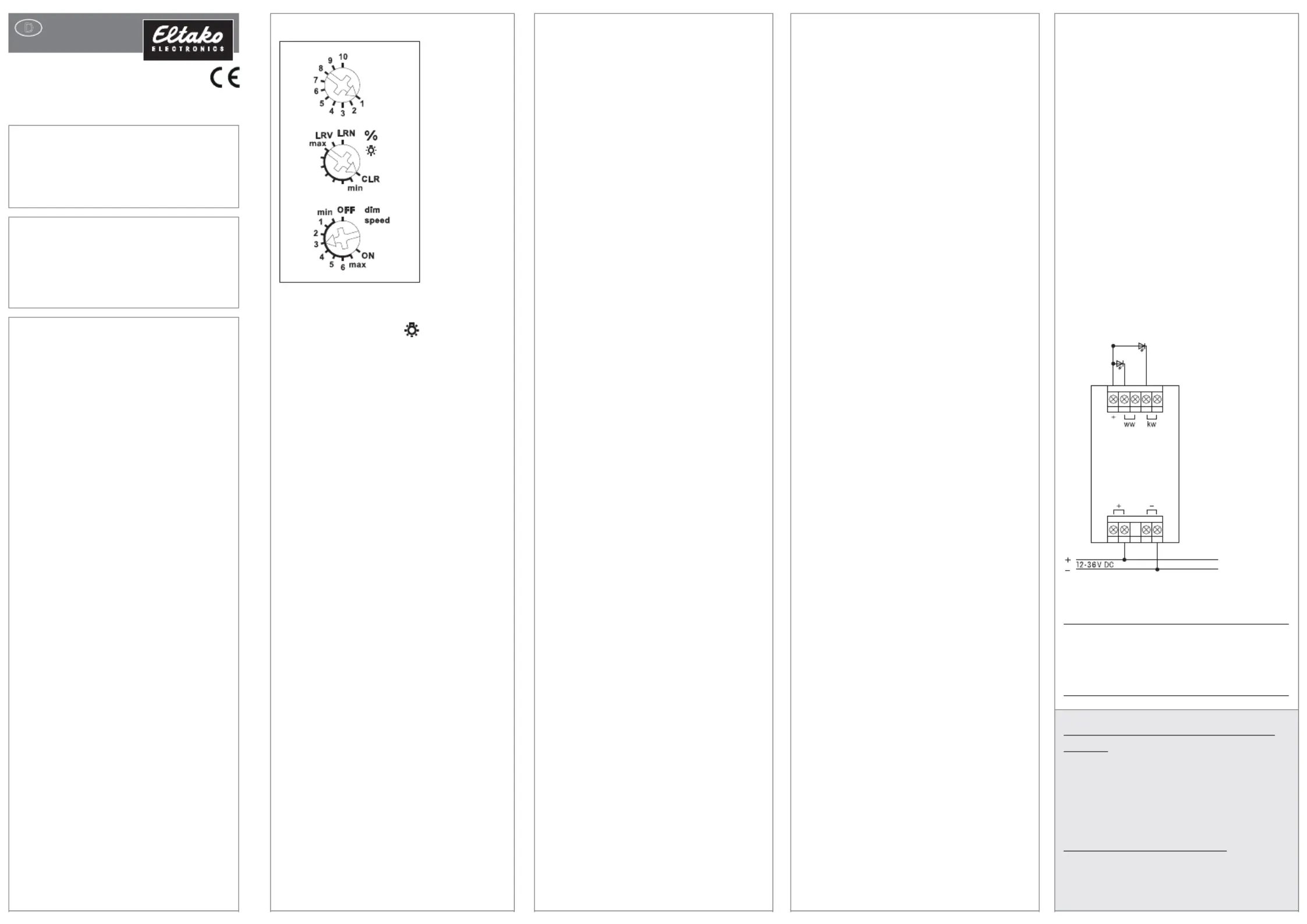

Funktions-Drehschalter

Der obere Drehschalter wird nur für

das Einlernen benötigt.

Mit dem mittleren %

-Drehschalter

kann die Mindesthelligkeit (voll abge-

dimmt) eingestellt werden.

Mit dem unteren dim-speed-Dreh-

schalter kann die Dimmge schwin digkeit

eingestellt werden.

Die Taster können entweder als

Richtungs

taster oder als Universaltaster

eingelernt werden: Als Richtungstaster

ist dann auf einer Seite 'einschalten und

aufdimmen' sowie auf der anderen Seite

'ausschalten und abdimmen'. Ein Dop-

pelklicken auf der Einschaltseite löst das

automatische Aufdimmen bis zur vollen

Helligkeit mit dim-speed-Geschwindig-

keit aus. Ein Doppelklick auf der Aus-

schaltseite löst die Schlummerschaltung

aus. Als Universaltaster erfolgt die

Richtungsumkehr durch kurzes Loslassen

des Tasters.

Funk-Bewegungs-Helligkeitssensoren

FBH können als Master oder Slave ein-

gelernt werden.

Funk-Helligkeitssensoren FAH können

zum Ausschalten abhängig von der

Helligkeit oder als Dämmerungsschalter

eingelernt werden.

Taster 'Zentral Aus' für 1 Kanal:

Schaltet aus.

Taster 'Zentral Ein' für 1 Kanal:

Schaltet mit dem Memorywert ein.

Taster 'Zentral Aus' für alle 2 Kanäle:

Taster 'Zentral Ein' für alle 2 Kanäle:

Schaltet mit der Lichtszene ein, bei der

zuletzt Zentral ausgeschaltet wurde.

Nach einem Stromausfall wird mit den

Memorywerten eingeschaltet.

Drehtaster: In der Mitte des Drehknopfes

drücken zum Einschalten mit dem

Memory-Wert und zum Ausschalten und

speichern des aktuellen Dimmwertes.

Nach rechts im Uhrzeigersinn drehen zum

Aufdimmen. Die Drehgeschwindigkeit

bestimmt die Aufdimmgeschwindigkeit.

War der Dimmaktor bei Drehbeginn

nach rechts ausgeschaltet, wird mit der

Mindesthelligkeit eingeschaltet und

dann weiter aufgedimmt. Wird ruckartig

nach rechts gedreht –bei zuvor ein- oder

ausgeschaltetem Aktor– wird schnell auf

die volle Helligkeit aufgedimmt. Nach

links gegen den Uhrzeigersinn drehen zum

Abdimmen bis zur der am Dimmaktor

ein-

gestellten Mindesthelligkeit.

Die Drehge-

schwindigkeit bestimmt die Abdimmge-

schwindigkeit. Wird ruckartig nach links

gedreht, wird schnell auf die am Dimmaktor

eingestellte Mindesthelligkeit abgedimmt.

Intensitätsdrehrad: (Muss in beide

Kanäle eingelernt werden): Zum Ein-

schalten drücken oder drehen.

Zum Aufdimmen nach rechts drehen

und zum Abdimmen nach links drehen.

Zum Ausschalten drücken.

Weißtondrehrad: (Muss in beide Kanä-

le eingelernt werden): Drehen nach

rechts oder links schaltet ein und verän-

dert den Weißton, nach rechts wärmer

und nach links kälter. Drücken schaltet

aus und nochmals drücken schaltet

wieder ein.

Weißton- und Intensitätsdoppelwippen-

taster: (Muss in beide Kanäle eingelernt

werden): Rechte Wippe oben drücken

schaltet ein und dimmt auf, rechte Wippe

unten drücken schaltet aus und dimmt

ab. Linke Wippe oben oder unten drücken

verändert den Weißton, oben wärmer und

unten kälter.

Lichtweckerschaltung: Ein entsprechend

eingelerntes Funksignal einer Schaltuhr

startet die Aufweckfunktion durch Ein-

schalten der Beleuchtung mit geringster

Helligkeit und langsamem Aufdimmen

innerhalb von 30 Minuten bis zur maxi-

malen Helligkeit (bzw. Lichtszene 5).

Durch kurzes Tasten (z.B. eines Funk-

Handsenders) stoppt das Aufdimmen.

Schlummerschaltung (Universaltaster

oder Richtungstaster auf der Ausschalt-

seite): Durch einen Doppelklick wird die

Beleuchtung von der aktuellen Dimm-

stellung bis zur Mindesthelligkeit abge-

dimmt und ausgeschaltet. Die max.

Dimmzeit von 30 Minuten ist von der

aktuellen Dimmstellung und der einge-

stellten Mindesthelligkeit abhängig und

kann dadurch entsprechend verkürzt

werden. Durch kurzes Tasten kann

während des Abdimmvorgangs jederzeit

ausgeschaltet werden.

Lichtszenen am PC werden mit der

Funk- Visualisierungs- und Steuerungs-

Software GFVS eingestellt und abgerufen.

Hierzu am PC einen oder mehrere

FWWKW71L als Dimmschalter mit

prozentualen oder hochauflösenden

Helligkeitswerten einlernen.

FBH als Master: Wird ein Funk-Bewe-

gungs-Helligkeitssensor FBH eingelernt,

wird beim Einlernen mit dem unteren

Dreh schalter die Schaltschwelle festge-

legt, bei welcher in Abhängigkeit von der

Helligkeit zusätzlich zur Bewegung (von

ca. 30 lux in der Position OFF bis ca.

300lux in der Position max) die

Beleuchtung mit den Helligkeitswerten

der Lichtszene 6 einschaltet.

Wird der FBH in der Position ON einge-

lernt, so wird er nur als Bewegungsmelder

ausgewertet.

Eine Rückfallverzögerung von 1 Minute

ist in dem FBH fest eingestellt.

Durch das Ausschalten oder das Dim-

men mit Taster wird der FBH deaktiviert.

Zentraltaster, Szenentaster und 'Dimm-

werte' per PC führen ebenfalls zur Deak-

tivierung. Durch einen kurzen Tastendruck

auf die Einschaltseite des Richtungs-

tasters wird der FBH wieder aktiviert.

FBH als Slave: Der FBH wird nur als

Bewegungsmelder ausgewertet.

FAH als Master: Wird ein Funk-Hellig-

keitssensor FAH eingelernt, wird beim

Einlernen mit dem unteren Drehschalter

die Schaltschwelle festgelegt, bei welcher

in Abhängigkeit von der Helligkeit die

Beleuchtung ausschaltet. Einschalten

nur mit Taster möglich.

FAH als Dämmerungsschalter: Wird ein

Funk-Helligkeitssensor FAH eingelernt,

wird beim Einlernen mit dem unteren

Drehschalter die Schaltschwelle festge-

legt, bei welcher in Abhängigkeit von der

Helligkeit (von ca. 0 lux in der Position

OFF bis ca. 50 lux in der Position ON)

die Beleuchtung mit den Helligkeits-

werten der Lichtszene 6 einschaltet.

Ausgeschaltet wird bei einer Helligkeit

> 200 Lux.

Die rote LED begleitet den Einlernvorgang

und zeigt im Betrieb Steuerbefehle durch

kurzes Aufblinken an.

Die grüne LED blinkt kurz auf, wenn ein

Bestätigungs-Telegramm gesendet wird.

Speichert die aktuelle Lichtszene und

schaltet aus.

Anschlussbeispiel

Technische Daten

Stand-by Verlustleistung

12V DC 0,3W

24V DC 0,4W

36V DC 0,5W

Einlernen der Funksensoren in Funk-

aktoren

Alle Sensoren müssen in Aktoren ein-

gelernt werden, damit diese deren

Befehle erkennen und ausführen

können.

Aktor FWWKW71L einlernen

Bei der Lieferung ab Werk ist der Lern-

speicher leer. Sollten Sie nicht sicher

sein, ob bereits etwas eingelernt wurde,
