Die EX110992 ist eine USB 3.0 PCIe Karte. Die EX110992 stellt zwei SuperSpeed USB 3.0 -----

Ports in eine 3.5“ Schacht (Fronteinbau) zur Verfügung. Die EX110992 unterstützt die volle --

Leistung von 900mA an beiden externen Ports, jedoch wird hierfür zusätzlicher Strom vom PC-

Netzteil benötigt. Die EX110992 ist die perfekte Technologie für externe Speicher Gehäuse, --

digitale Kameras, Webcam, Scanner und mehr. Sie unterstützt alle PCIe Slots von x1 bis x16.

Der PCIExpress Bus unterstützt optimal die Leistung des schnellen Renesas Chipsatz. Die EX--

110992 gewährleistet so eine sichere Datenübertragung und exzellente Performance von bis -

zu 5Gbit pro Sekunde! Sie unterstützt alle USB Anschlüsse von 1.1 bis 3.1. Mit der EX110992 --

wird ein Standard Bügel mitgeliefert für die zwei USB Ports.

Kompatibilität:PCIExpress p1-x1 bis x16-

Betriebssysteme:Windows XP/ Vista/ 7/ 8.x/ 10/ Server 20xx

Anschlüsse:2x USB 3.0 ABuchse extern, 1x 20Pin Header, 1x 4Pin Molex---

Lieferumfang:EX110992, 3.5“ Fronteinbau HUB, Standard Bügel, Treiber CD, --

Anleitung

Zertifikate:

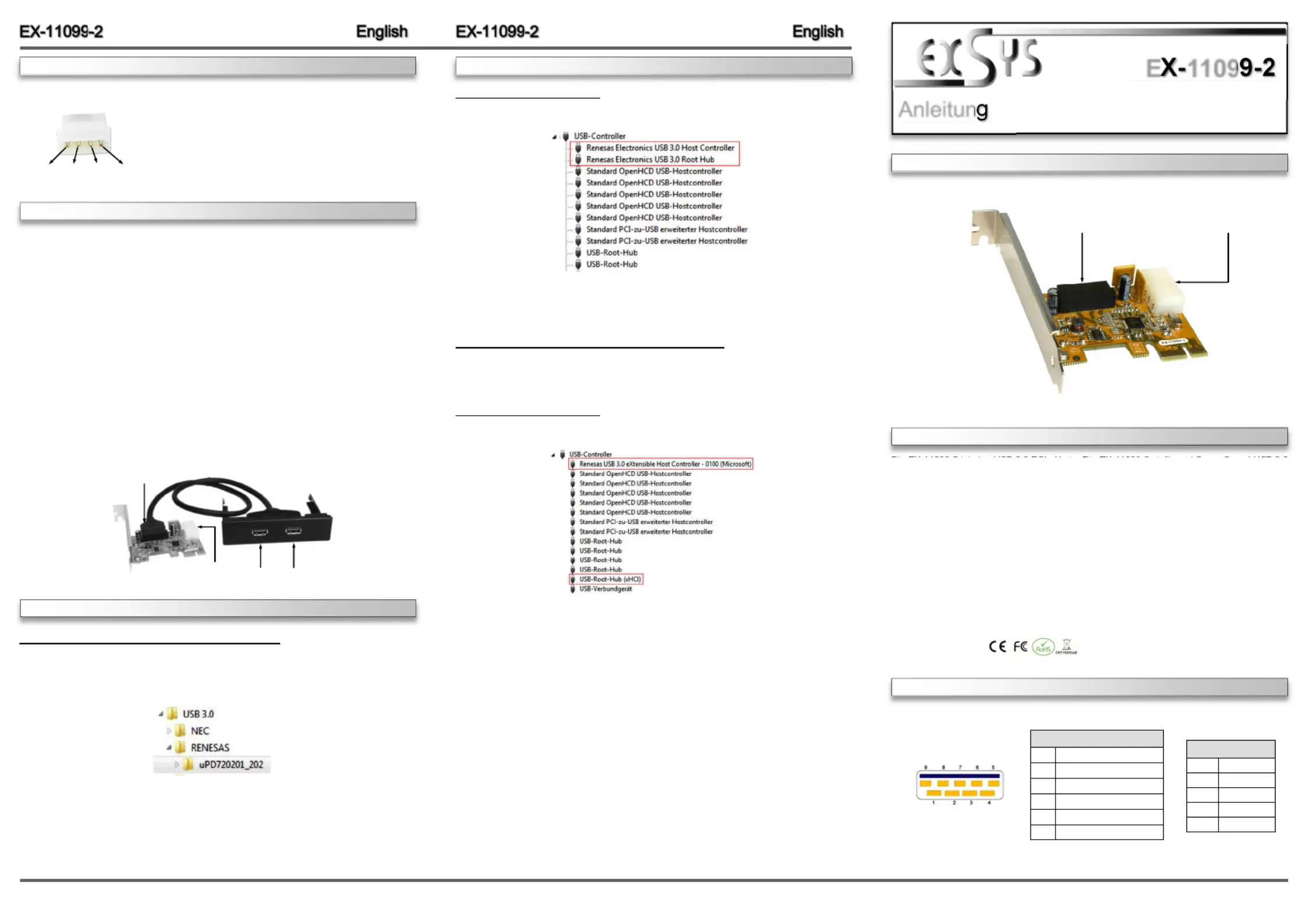

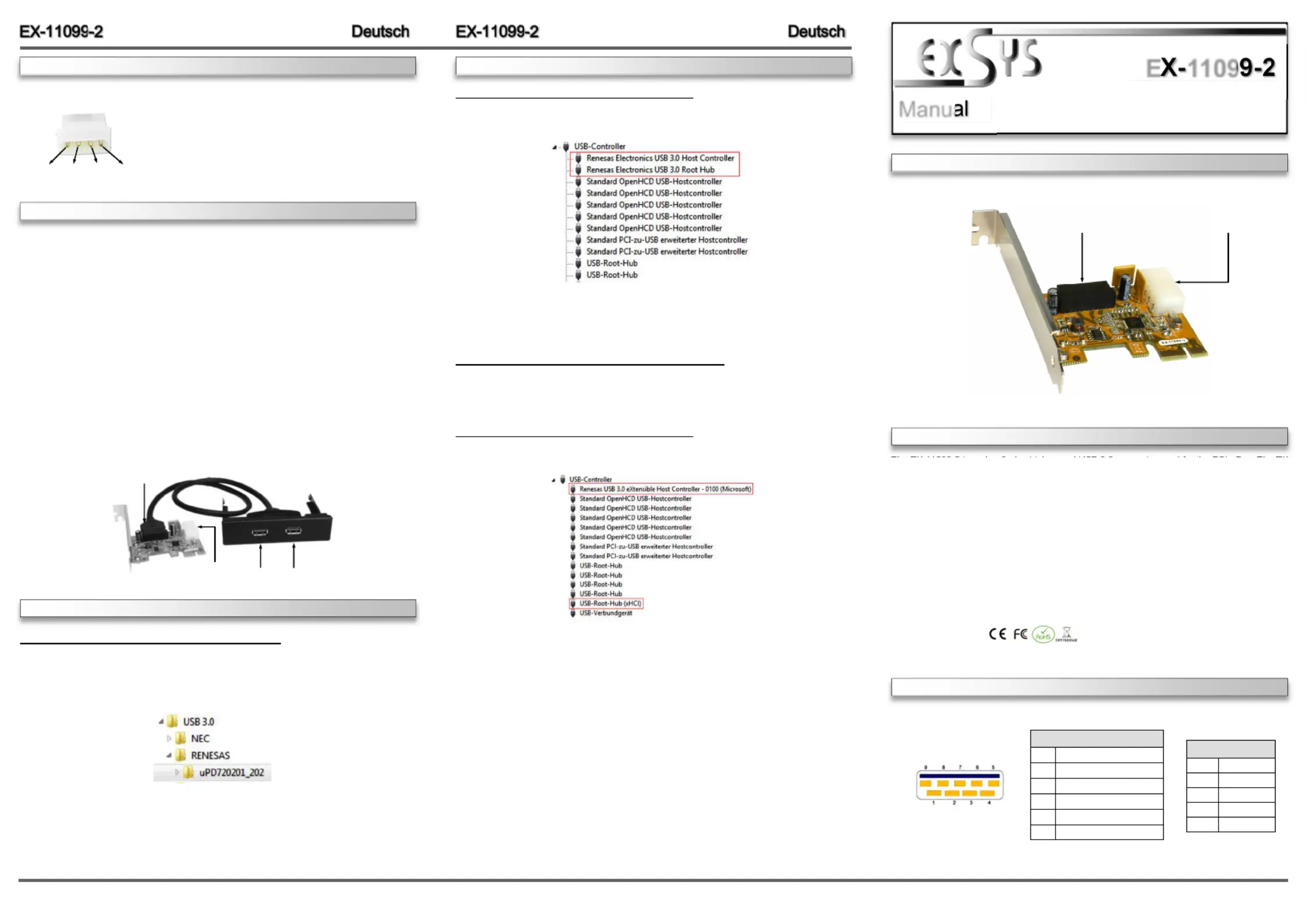

1

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Anleitun

Vers. 1.1 / 16.11.17

E1109

CHECK INSTALLED DRIVER

Open the >Device manager<.Now you should see at „USBController“ -the following new entry's:

If you see this or a similar information the device is installed correctly.

Windows 8.x/ 10/ Server 2012R2 / Server 2016

After the hardware installation, the operating system will recognize the device automatically and

install the drivers.

CHECK INSTALLED DRIVER

Open the >Device manager<.Now you should see at „USBController“ -the following new entry's:

If you see this or a similar information the device is installed correctly.

ANSCHLÜSSE

Windows XP/ Vista/ 7/ Server 2003 & 2008R2

After starting Windows is recognizes a new .Start the “USB (Universal Serial Bus)Controller“-

„“ file which is in the “uPD720201_202” folder (see picture):SETUP

Follow the installation instructions and complete the installation.

Windows will now install automatically you right driver for your particular operating system. After

the installation the operating system detects the card and automatically install them.

DRIVER INSTALLATION

J3: 20Pin Header Anschluss -

für USB 3.0 Buchse 1 & 2

J5: 4Pin Molex Power -

Anschluss für PCNetzteil-

USB 3.0 Buchse:

USB 2.0 Pin‘s

PinSignal

1VCC

2DATA-

3DATA+

4GND

USB 3.0 Pin‘s

PinSignal

5SSTX+

6SSTX-

7GND

8SSRX+

9SSRX-

HARDWAREINSTALLATION

CONNECTORS

J3

J5

USB 3.0 Buchse 1 & 2

DRIVER INSTALLATION

For support the 900mA at the USB ports, you need to connect J5

with the PC Power Supply.

Please make sure you connect the plug in the right direction!

Attention! Never connect or release the plug while the PC

power is on!

J5:

1

+12V

2

GND

3

GND

4

+5V

Please note the following installation instructions. Because there are large differences between the

PC’s, we can give you only a general installation instructions for the EX-11099-2. Please refer your

computer’s reference manual whenever in doubt.

1.Turn off the power to your computer and any other connected peripherals.

2.Remove the mounting screws located at the rear and/or sides panels of your Computer and

gently slide the cover off.

3.Install now the external power supply to the card (see at Connectors at J5).

4.Locate an available PCI-Express expansion slot and remove its covers from the rear panel of

your computer.

5.Align the EX-11099-2 with the expansion slot, and then gently but firmly, insert the card. Make

sure the card is seated and oriented correctly.

6.Then attach the card with a screw to the rear panel of the computer.

7.Install the 3.5-inch Front-Bay cable adapter and connect its cable to J3 connector.

8.Gently replace your computer’s cover and the mounting screws.
