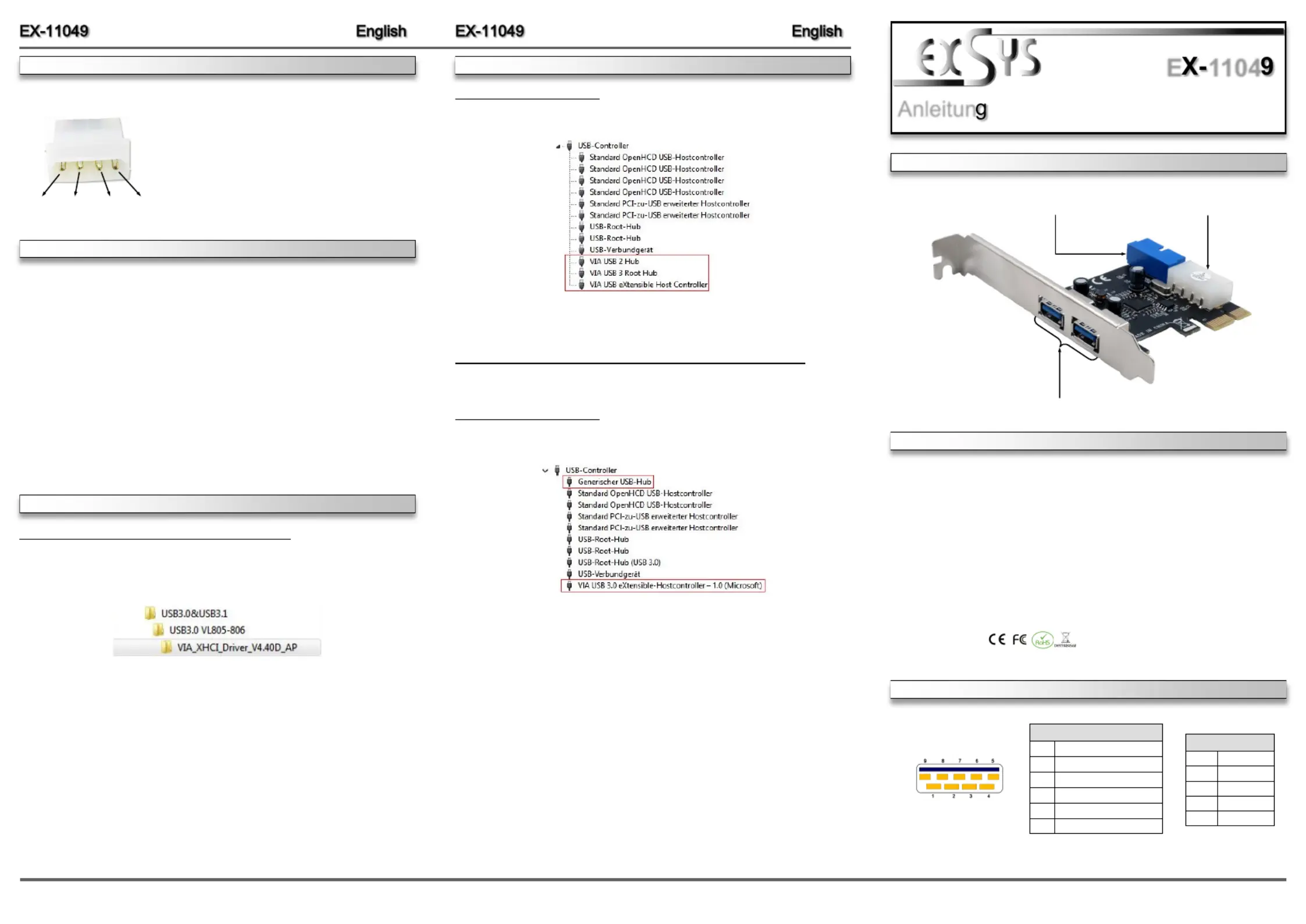

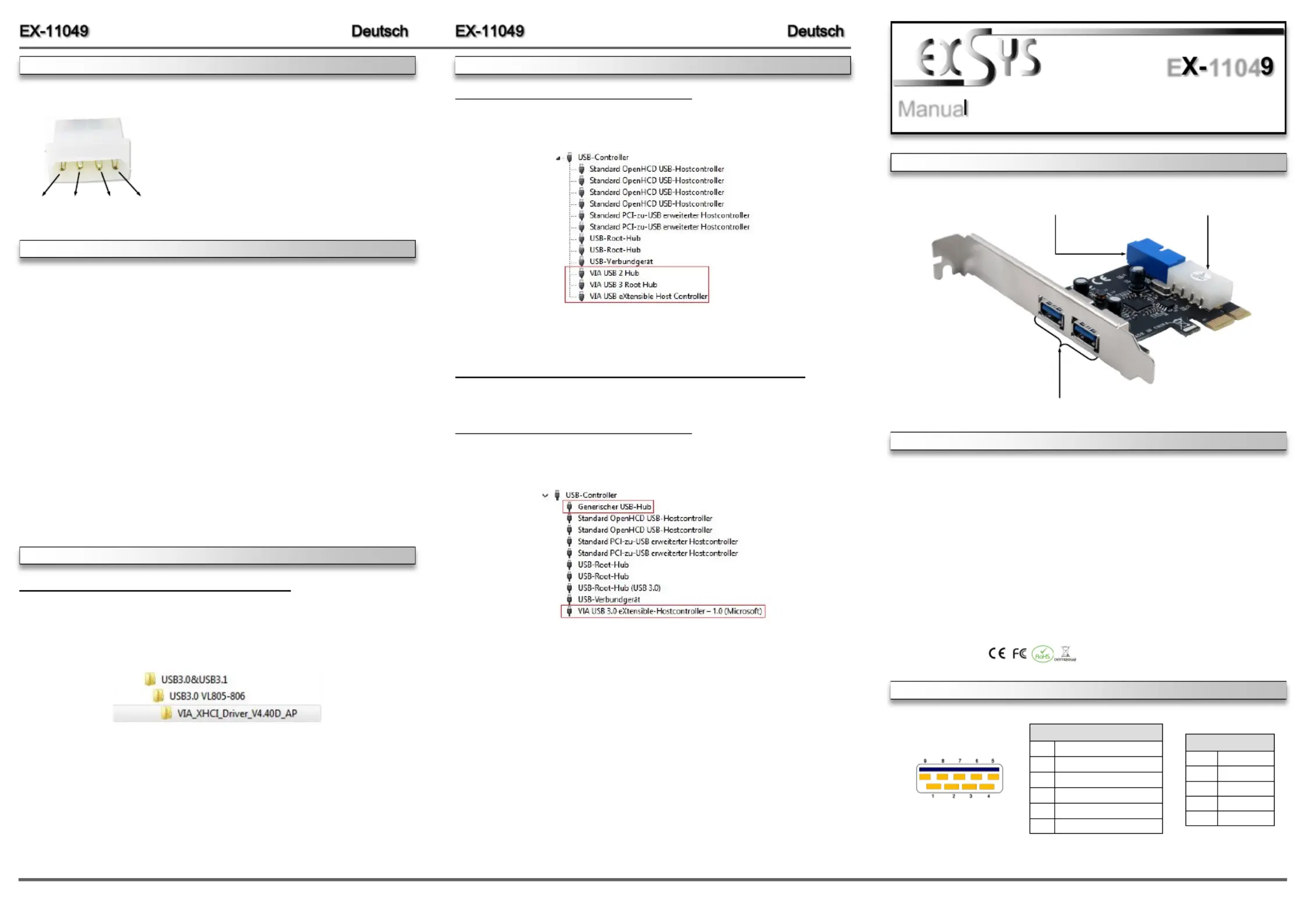

Seite 1/2

6 5

Die EX 11049 ist eine USB 3.2 Gen 1 PCIe Karte. Sie ist mit zwei externen Ports ausgestattet -

und stellt zusätzlich zwei Ports in einem Schacht (Fronteinbau) zur Verfügung, die jeweils 3.5“

900mA Strom zu Verfügung stellen. Die EX 11049 benötigt über den 4 Pin Molex Anschluss - -

zusätzlichen Strom vom PC Netzteil. Sie unterstützt alle PCIe Slots von x1 bis x16. Der PCI- -

Express Bus unterstützt optimal die Leistung des schnellen VIA Chipsatz. Die EX 11049 ge--

währleistet so eine sichere Datenübertragung und exzellente Performance von bis zu 5Gbit pro

Sekunde! Sie unterstützt alle USB Anschlüsse von 1.1 bis 3.2. Mit der EX 11049 wird ein Low -

Profile Bügel mitgeliefert für schmale PC Gehäuse bis maximal 8cm Bauhöhe.-

Kompatibilität: PCI Express p1-x1 bis x16 -

Betriebssysteme: Windows XP / Vista / 7 / 8.x / 10 / 11 / Server 20xx

Anschlüsse: 2x USB 3.2 Gen 1 A Buchse extern, 1x 19 Pin Header Anschluss, - -

- 1x 4 Pin Molex Power Anschluss

Lieferumfang: 11049, Low Profile Bügel, Treiber CD, Anleitung EX-

Zertifikate:

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Anleitun

Vers. 1.0 / 09.06.22

E 1104

ANSCHLÜSSE

DRIVER INSTALLATION

J1 & J2: 2x externe USB 3.2 Gen 1 A Buchse-

J1 & J2:

USB 2.0 Pin s‘

Pin Signal

1 VCC

2 DATA -

3 DATA+

4 GND

USB 3.2 Pin s‘

Pin Signal

5 SSTX+

6 SSTX -

7 GND

8 SSRX+

9 SSRX -

CONNECTORS

J4: 4 Pin Molex Power -

Anschluss für PC Netzteil-

J3: 19- Pin Header Anschluss für

USB 3.2 Gen 1 Buchse 3 & 4

DRIVER INSTALLATION

Windows XP / Vista / 7 / Server 2003 & 2008R2

After starting Windows is recognizes a new . Start the “ “USB (Universal Serial Bus) Controller-

application which is in the VIA_XHCI_Driver_V4.40_AP folder “VIA_XHCI_Driver_V4.40_AP“ “ ”

(see picture):

Follow the installation instructions and complete the installation.

Windows will now install automatically you right driver for your particular operating system. After

the installation the operating system detects the card and automatically install them.

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „USB-Controller“ the following new entry's:

If you see this or a similar information the device is installed correctly.

Windows 8.x / 10 / 11 / Server 2012R2 & 2016 & 2019 & 2022

After the hardware installation, the operating system will recognize the device automatically and

install the drivers.

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „USB-Controller“ the following new entry's:

If you see this or a similar information the device is installed correctly.

HARDWARE INSTALLATION

Please note the following installation instructions. Because there are large differences between the

PC’s, we can give you only a general installation instructions for the EX-11049. Please refer your

computer’s reference manual whenever in doubt.

1. Turn off the power to your computer and any other connected peripherals.

2. Remove the mounting screws located at the rear and/or sides panels of your Computer and

gently slide the cover off.

3. Locate an available PCI-Express expansion slot and insert the card. Make sure that the card

is plugged in correctly.

4. Now install the power supply via the 4-Pin Molex power connector. (see at Connectors at J4)

5. Then attach the card with a screw to the rear panel of the computer.

6. Now connect the cable of the 3.5" front mount to the 19-Pin header connector (J3) if available.

7. Gently replace your computer s cover and the mounting screws.’

J4:

1 +12V 2 GND 3 GND 4 +5V

For using the EX 11049 you need connect the card with the -

PC power supply.

Please make sure you connect the plug in the right

direction!

Attention! Never connect or release the plug while the

PC is supplied with power!

Produktspezifikationen

Marke:	EXSYS
Kategorie:	Netzwerkkarte / Adapter
Modell:	EX-11049
Breite:	65 mm
Gewicht:	108 g
Produktfarbe:	Schwarz, Silber
Höhe:	55 mm
Zweck:	PC
Stecker:	Internal 19 pin header male
Betriebstemperatur:	0 - 55 °C
Relative Luftfeuchtigkeit in Betrieb:	5 - 95 %
Ursprungsland:	China
Menge pro Packung:	4 Stück(e)
Betriebsanleitung:	Ja
Plug & Play:	Ja
Eingebaut:	Ja
Temperaturbereich bei Lagerung:	-20 - 85 °C
Unterstützt Windows-Betriebssysteme:	Windows 10, Windows 11, Windows 7, Windows 8
USB 3.2 Gen 1 (3.1 Gen 1) Anzahl der Anschlüsse vom Typ A:	2
Treiber enthalten:	Ja
Unterstützte Linux-Betriebssysteme:	Ja
Montageblöcke enthalten:	Ja
Hostschnittstelle:	PCIe
Datenübertragungsrate:	5 Gbit/s
Unterstützte Server-Betriebssysteme:	Windows Server 2003, Windows Server 2008 R2
Einfache Installation:	Ja
Temperatur Betriebsumgebung:	32 - 131 °F
Anzahl Molex Anschlüsse 4pin:	1
Hot-Swap:	Ja
Chipsatz:	VIA VL805
Anzahl PCI-Express-Schlitze:	16
Ausgangsschnittstelle:	USB 3.2 Gen 1 (3.1 Gen 1)
Menge pro Behälter:	4 Stück(e)
Geschlecht der Host-Schnittstelle:	Weiblich
Formfaktor der Erweiterungskarte:	Full-height / Low-profile
Externe Anschlüsse:	2x USB 3.2 Gen 1 A-female
Niedrigleistungs-Modus:	Ja
