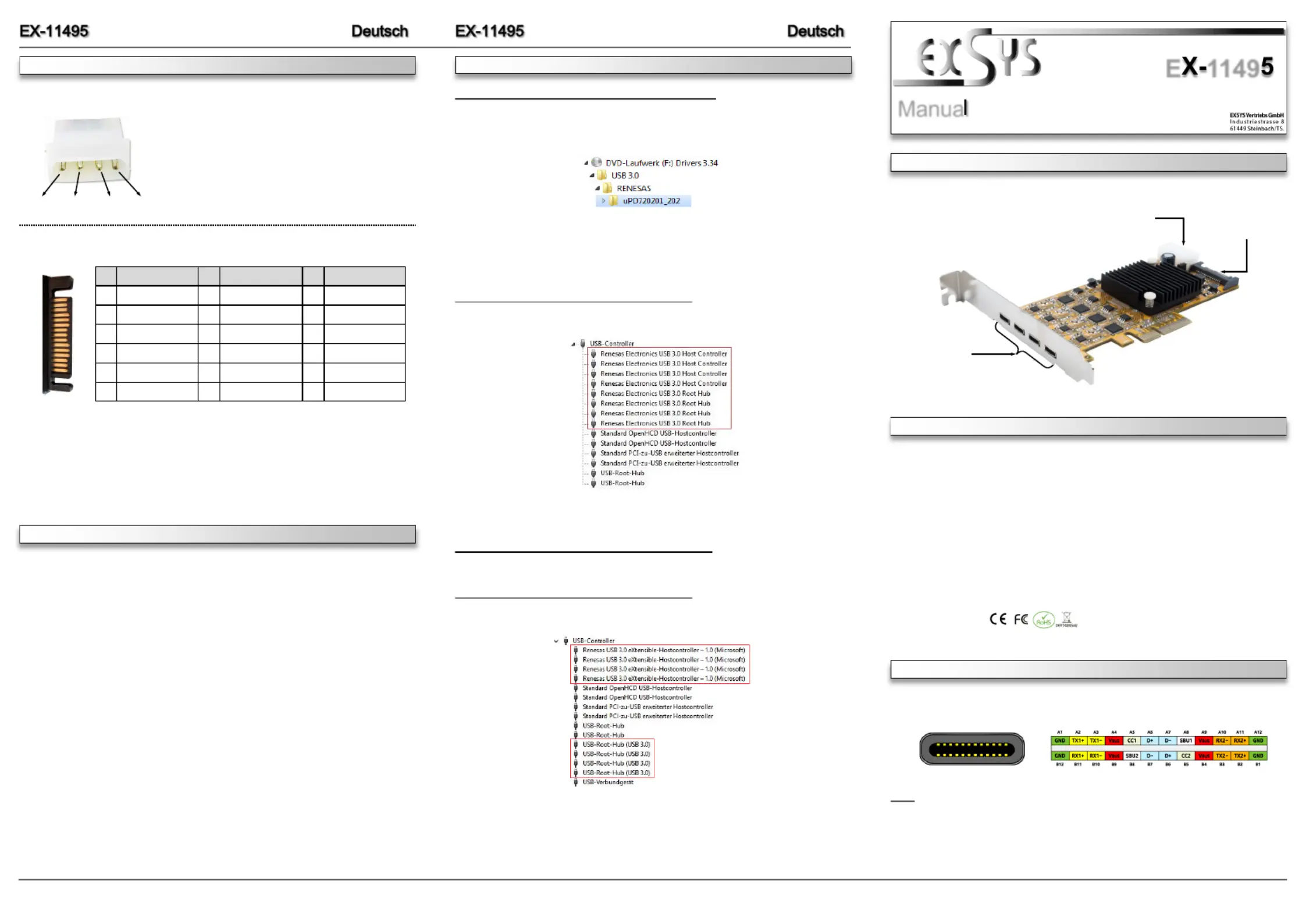

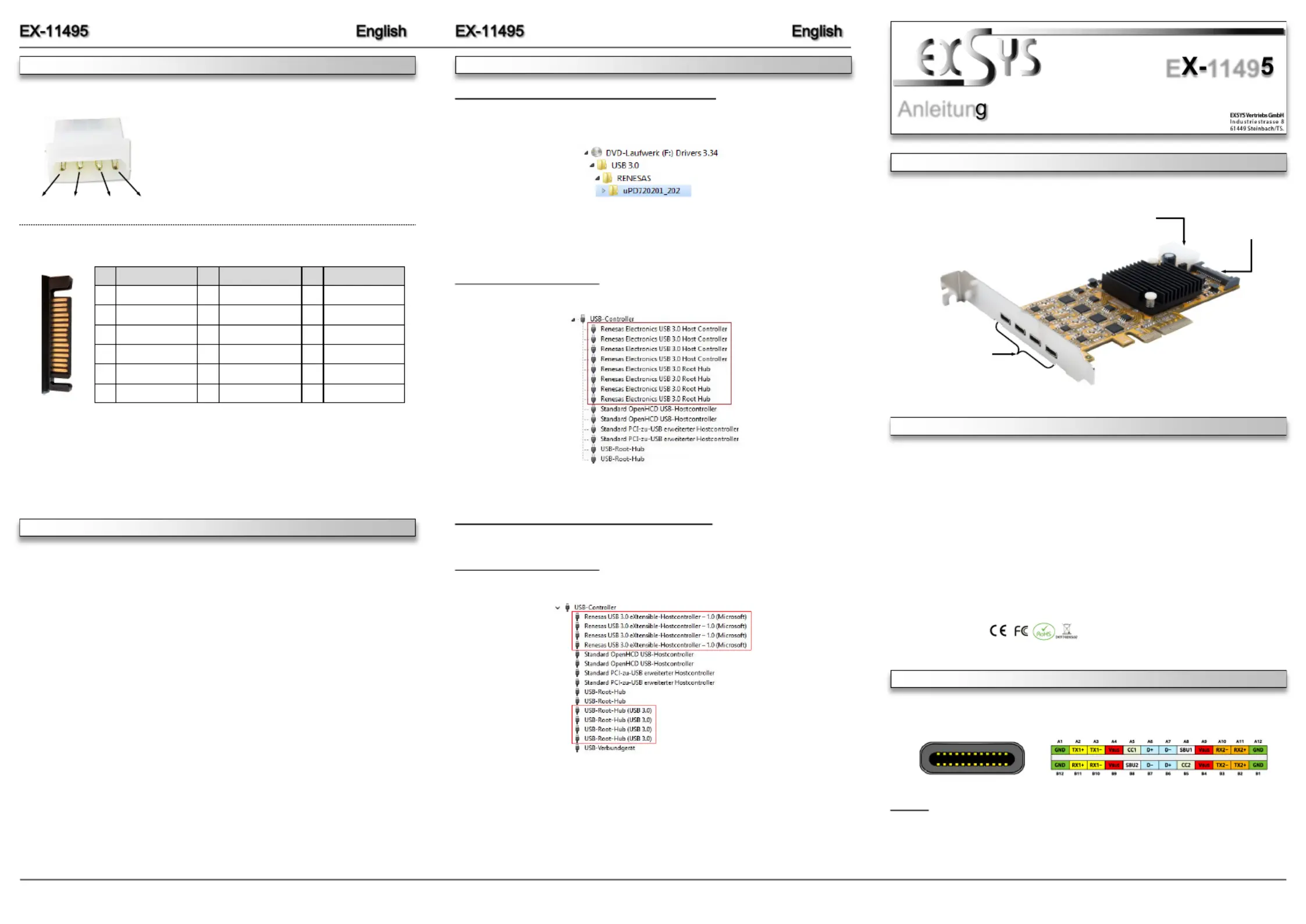

Seite 1/2

6 5 1

Die EX 11495 ist eine USB 3.2 (Gen1) 4 Port Quad Channel PCI Express Karte. Sie ist mit 4 - -

externen USB C Anschlüsse ausgestattet, die jeweils 900mA Strom zu Verfügung stellen. Sie -

unterstützt alle PCI Express Slots von x4 bis x16. Der serielle PCI Express Bus unterstützt - -

optimal die Leistung des schnellen Renesas Chipsatz. Zusätzlich besitzt jeder einzelne USB 3.2

(Gen1) Port einen eigenen Chip und somit auch einen eigenen Channel. Die EX 11495 gewähr--

leistet so eine sichere Datenübertragung und exzellente Performance von bis zu 5Gbit pro

Sekunde an jedem Port! Es wird empfohlen die EX 11495 mit zusätzlichen Strom vom PC -

Netzteil zu verbinden, um die volle Leistung von 900mA an den 4 externen Port s zu gewähr-‘

leisten.

ANSCHLÜSSE

AUFBAU

Anleitun

Vers. 1.0 / 12.08.2020

E 1149

Kompatibilität: PCI Express p1-x4 bis x16, USB 1.1, 2.0, 3.0, 3.1 & 3.2 -

Betriebssysteme: Windows XP/ Vista/ 7/ 8.x/ 10/Server 20xx/ Linux

Anschlüsse: 4x USB 3.2 (Gen1) C Buchse, 1x 4 Pin Molex, 1x SATA 15 Pin -

Lieferumfang: 11495, Low Profile Bügel, Treiber CD, Anleitung EX-

Zertifikate:

USB 3.2 (Gen1) C Buchse:-

HARDWARE INSTALLATION

CONNECTORS

DRIVER INSTALLATION

J1:

J2:

Pin Assignment Pin Assignment Pin Assignment

1 3.3 Volt (Orange) 5 Volt (pre charge) 12 Volt (pre 7 - 13 - charge)

2 3.3 Volt (Orange) 8 5 Volt (Red) 12 Volt (Yellow) 14

3 3.3 Volt (pre charge) 9 5 Volt (Red) 12 Volt (Yellow) - 15

4 Ground (Black) 10 Ground (Black)

5 Ground (Black) 11 Reserve

6 Ground (Black) 12 Ground (Black)

To guarantee the full 900mA at all ports of the EX 11495, it is recommended that the card be -

connected with the power supply of the PC. It must be connected only one power connector J1

OR J2!

Please make sure you connect the plug in the right direction.!

Never connect or release the plug while the PC is supplied with power!

1 +12V 2 GND 3 GND 4 +5V

To guarantee the full 900mA at all ports of the EX 11495, it -

is recommended that the card be connected with the power

supply of the PC. It must be connected only one power

connector J1 J2! OR Please make sure you connect the

plug in the right direction!

Never connect or release the plug while the PC is

supplied with power!

Please note the following installation instructions. Because there are large differences between the

PC’s, we can give you only a general installation instructions for the EX 11495. Please refer your -

computer s reference manual whenever in doubt.’

1. Turn off the power to your computer and any other connected peripherals.

2. Remove the mounting screws located at the rear and/or sides panels of your Computer and

gently slide the cover off.

3. Locate an available PCI Express expansion slot and insert the card. Make sure that the card -

is plugged in correctly.

4. Now install the power supply via the SATA 15 pin connector or the 4 pol molex connector.

(see picture Connectors J1 or J2)

5. Then attach the card with a screw to the rear panel of the computer.

6. Gently replace your computer s cover and the mounting screws.’

Windows XP/ Vista/ 7/ Server 2003 & 2008R2

After starting Windows is recognizes a new . Start the “ “USB (Universal Serial Bus) Controller-

„ “SETUP“ file which is in the uPD720201_202” folder (see picture):

Follow the installation instructions and complete the installation.

Windows will now install automatically you right driver for your particular operating system. After

the installation the operating system detects the card and automatically install them.

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „USB-Controller“ the following new entry's:

If you see this or a similar information the device is installed correctly.

Windows 8.x/ 10/ Server 2012R2/ 2016/ 2019

After the hardware installation, the operating system will recognize the device automatically and

install the drivers.

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „USB-Controller“ the following new entry's:

If you see this or a similar information the device is installed correctly.

BESCHREIBUNG & TECHNISCHE DATEN

Hinweis!

Durch die doppel Belegung der Pin s, kann der USB Typ C Stecker beidseitig in die ’-

Buchse gesteckt werden.

CN1- CN4:

4x USB 3.2 (Gen1)

C Buchse für Endgeräte-

J1:

4 Pin Molex

Power Anschluss

vom PC Netzteil-

J2:

SATA 15 Pin

Power Anschluss

vom PC Netzteil-

Produktspezifikationen

Marke:	EXSYS
Kategorie:	Netzwerkkarte / Adapter
Modell:	EX-11495
Breite:	132 mm
Tiefe:	69.13 mm
Gewicht:	300 g
Betriebstemperatur:	0 - 55 °C
Relative Luftfeuchtigkeit in Betrieb:	5 - 95 %
Zertifizierung:	CE, FCC
Ursprungsland:	Taiwan
Betriebsanleitung:	Ja
Plug & Play:	Ja
Eingebaut:	Ja
Temperaturbereich bei Lagerung:	-20 - 85 °C
Unterstützt Windows-Betriebssysteme:	Windows 10, Windows 7, Windows 8, Windows 8.1, Windows Vista, Windows XP
Anzahl:	1
Unterstützt Mac-Betriebssysteme:	Ja
USB 3.2 Gen 1 (3.1 Gen 1) Anzahl der Anschlüsse vom Typ A:	4
Treiber enthalten:	Ja
Nachhaltigkeitszertifikate:	RoHS
Unterstützte Linux-Betriebssysteme:	Ja
Montageblöcke enthalten:	Ja
Hostschnittstelle:	PCIe
Kühlung:	Passiv
Hot-Swap:	Ja
Datenübertragungsrate (max):	5 Gbit/s
Ausgangsschnittstelle:	USB 3.2 Gen 1 (3.1 Gen 1)
