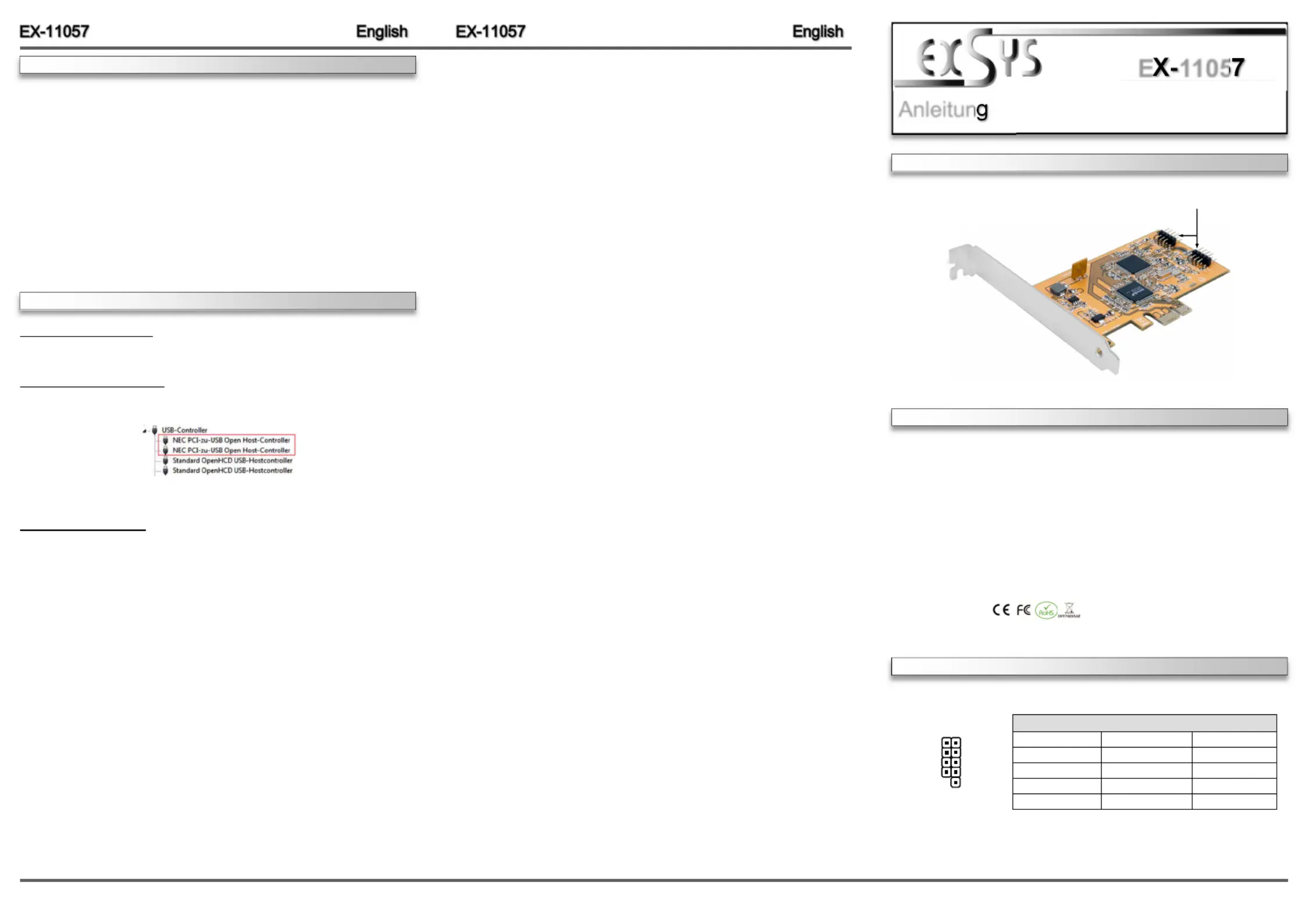

Seite 1/2

6 5

Die EX 11057 ist eine USB 2.0 PCI Express Karte. Sie ist mit 3 internen Ports ausgestattet, die - -

jeweils 500mA Strom zu Verfügung stellen. Sie unterstützt alle PCI Express Slots von x1 bis -

x16. Der serielle PCI Express Bus unterstützt optimal die Leistung des schnellen NEC Chipset. -

Die USB Karte gewährleistet so eine sichere Datenübertragung und exzellente Performance

von bis zu 480Mbit/s! Die USB 2.0 PCI Express Karten sind voll kompatibel mit Microsoft -

Windows Standard OpenHCD Treibern und sind nach den Normen des USB Rev. 2.0 entwickelt

worden. Sie haben einen Dual Speed USB Transceiver. Im Lieferumfang der EX-11057 ist

zusätzlich ein Low Profile Bügel für schmale Computergehäuse enthalten.

ANSCHLÜSSE

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Anleitun

Vers. 1.0 / 04.09.19

E 1105

Kompatibilität: PCI Express p1-x1 bis x16 -

Betriebssysteme: Windows ME 2000 XP Vista/ 7/ 8.x/ 10/ Server 20xx/ MAC/ Linux / / /

Anschlüsse: 3x USB 2.0 10 Pin Header intern

Lieferumfang: EX 11057, Low Profile Bügel, Anleitung -

Zertifikate:

P1/ P2 /P3: 3x interne USB 2.0 10 Pin Header

P1/ P2/ P3:

HARDWARE INSTALLATION

Please note the following installation instructions. Because there are large differences between the

PC’s, we can give you only a general installation instructions for the EX-11057. Please refer your

computer’s reference manual whenever in doubt.

1. Turn off the power to your computer and any other connected peripherals.

2. Remove the mounting screws located at the rear and/or sides panels of your Computer and

gently slide the cover off.

3. Locate an available PCI -Express expansion slot and insert the card. Make sure that the card

is plugged in correctly.

4. Then attach the card with a screw to the rear panel of the computer.

5. Gently replace your computer’s cover and the mounting screws.

DRIVER INSTALLATION

All Operating Systems

After the hardware installation, the operating system will recognize the device automatically and

install the drivers.

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „USB Controller -“ the following new entry's:

If you see this or a similar information the device is installed correctly.

NEC Driver (optional)

If you experience any performance problems or if you want to use older operating systems

which doesn't support USB 2.0 such as Windows 98SE. You can download the driver at our

website or you can find the driver on our driver CD. Then you can install the www.exsys.de

optional VIA Drivers as follows. The driver are available up to Vista.

Open and run the file by double click on your mouse and follow the setup pro-“U2v2_1.exe“

gram to finish installation process. After that shut down windows and follow the instructions for

the Hardware installation. After installing the card simply start your computer and the card will

be recognized automatically by your system.

Pin Signal Pin Signal Pin Signal

1 +5V 5 DATA1+ 9 NC

2 +5V 6 DATA1+ 10 NC

3 DATA1 7 GND -

USB 2.0 10 Pin Header (Standard)-

4 DATA1 8 GND -

+5V

D-

D+

+5V

D-

D+

Produktspezifikationen

Marke:	EXSYS
Kategorie:	Netzwerkkarte / Adapter
Modell:	EX-11057
Breite:	110 mm
Tiefe:	68 mm
Gewicht:	200 g
Betriebstemperatur:	0 - 55 °C
Relative Luftfeuchtigkeit in Betrieb:	5 - 95 %
Zertifizierung:	CE, FCC
Ursprungsland:	Taiwan
Betriebsanleitung:	Ja
Plug & Play:	Ja
Eingebaut:	Ja
Temperaturbereich bei Lagerung:	-20 - 85 °C
Unterstützt Windows-Betriebssysteme:	Windows 10, Windows 2000, Windows 7, Windows 8, Windows 8.1, Windows Vista, Windows XP
Anzahl:	1
Unterstützt Mac-Betriebssysteme:	Ja
Nachhaltigkeitszertifikate:	RoHS
Montageblöcke enthalten:	Ja
Hostschnittstelle:	PCIe
Hot-Swap:	Ja
Datenübertragungsrate (max):	0.48 Gbit/s
Ausgangsschnittstelle:	USB 2.0
