65

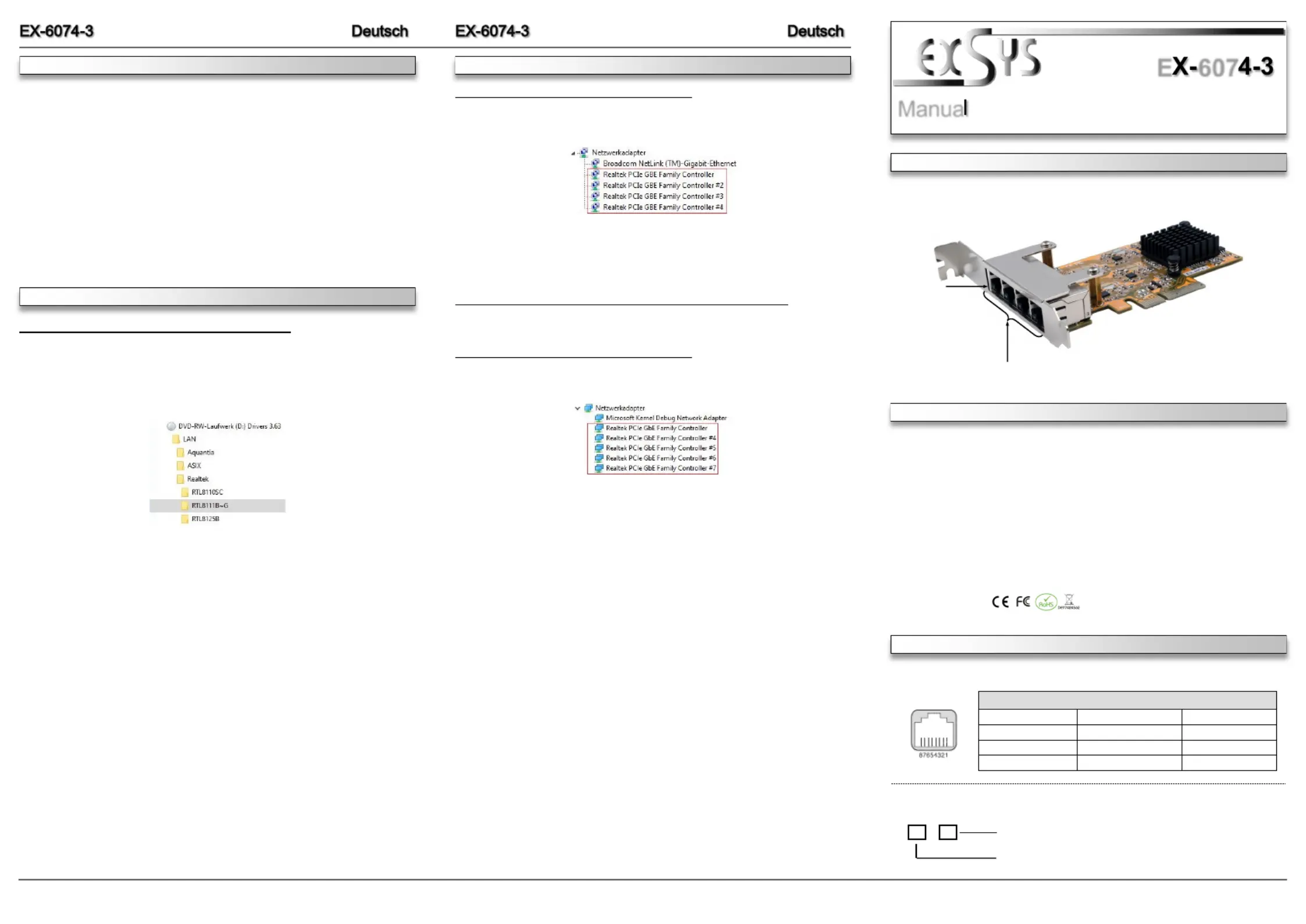

Die EX-6074-3 ist eine HighSpeed Gigabit Ethernet PCIExpress Karte. Sie ist mit vier exter---

nen Ports ausgestattet. Jeder Port hat einen eigenen Realtek Chip für eine optimale und

schnelle Datenübertragung. Sie unterstützt alle PCIExpress Slots von x4 bis x16. Der PCI--

Express Bus unterstützt optimal die Leistung des schnellen Realtek Chipsatz. Die EX-6074-3

gewährleistet so eine sichere Datenübertragung und exzellente Performance von bis zu 1Gbit/s!

Im Lieferumfang der EX3 ist ein Low Profile Bügel enthalten, welcher Ihnen auch einen -6074-

Einbau in schmale PCGehäuse bis maximal 8cm Bauhöhe ermöglicht.-

1

ANSCHLÜSSE & LEDS‘

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Anleitun

Vers. 1.0 / 28.04.22

E607

Kompatibilität:PCIExpress p1-x4 bis x16-

Betriebssysteme:Windows 98SE / ME / 2000 / XP / Vista / 7 / 8.x / 10 / 11 / Server 20xx

Mac / Linux / UNIX / Novell

Anschlüsse:4x RJ45 Gigabit Ethernet Anschluss

Lieferumfang:3, Low Profile Bügel, Treiber CD, AnleitungEX-6074-

Zertifikate:

HARDWAREINSTALLATION

DRIVER INSTALLATION

Please note the following installation instructions. Because there are large differences between the

PC’s, we can give you only a general installation instructions for the EX-6074-3. Please refer your

computers reference manual whenever in doubt.’

1.Turn off the power to your computer and any other connected peripherals.

2.Remove the mounting screws located at the rear and/or sides panels of your Computer and

gently slide the cover off.

3.Locate an available PCIe expansion slot and insert the card. Make sure that the card is

plugged in correctly.

4.Then attach the card with a screw to the rear panel of the computer.

5.Gently replace your computers cover and the mounting screws.’

Windows XP / Vista / 7 / Server 2003 & 2008R2

After starting Windows is recognizes a new .Please insert the Driver CD ““EthernetController-

into your CDRom drive (e.g. Drive D:) and open the folder LAN/RTL8111BGPlease select -„-“.

the folder with your operating system and install the driver (see Picture). Follow the hardware

assistant and finish the installation. Restart your PC in any case after installing the Important!

drivers.

Follow the installation instructions and complete the installation.

Windows will now install automatically you right driver for your particular operating system. After

the installation the operating system detects the card and automatically install them.

CHECK INSTALLED DRIVER

Open the >Device manager<.Now you should see at „Networkadapter“ the following new

entry's:

If you see this or a similar information the device is installed correctly.

Windows 8.x / 10 / 11 / Server 2012R2 / 2016 / 2019 / 2022

After the hardware installation, the operating system will recognize the device automatically and

install the drivers.

CHECK INSTALLED DRIVER

Open the >Device manager<.Now you should see at „Networkadapter“ the following new

entry's:

If you see this or a similar information the device is installed correctly.

DRIVER INSTALLATION

4x RJ45 Anschluss

Status LEDs‘

RJ45 Anschluss:

LINK / Connected

ACT LAN DATA

Status LED´s:

RJ45 Anschluss

PinSignalPinSignalPinSignal

1BI_DA+4BI_DC+7BI_DD+

2BI_DA5BI_DC8BI_DD- - -

3BI_DB+6BI_DB -
