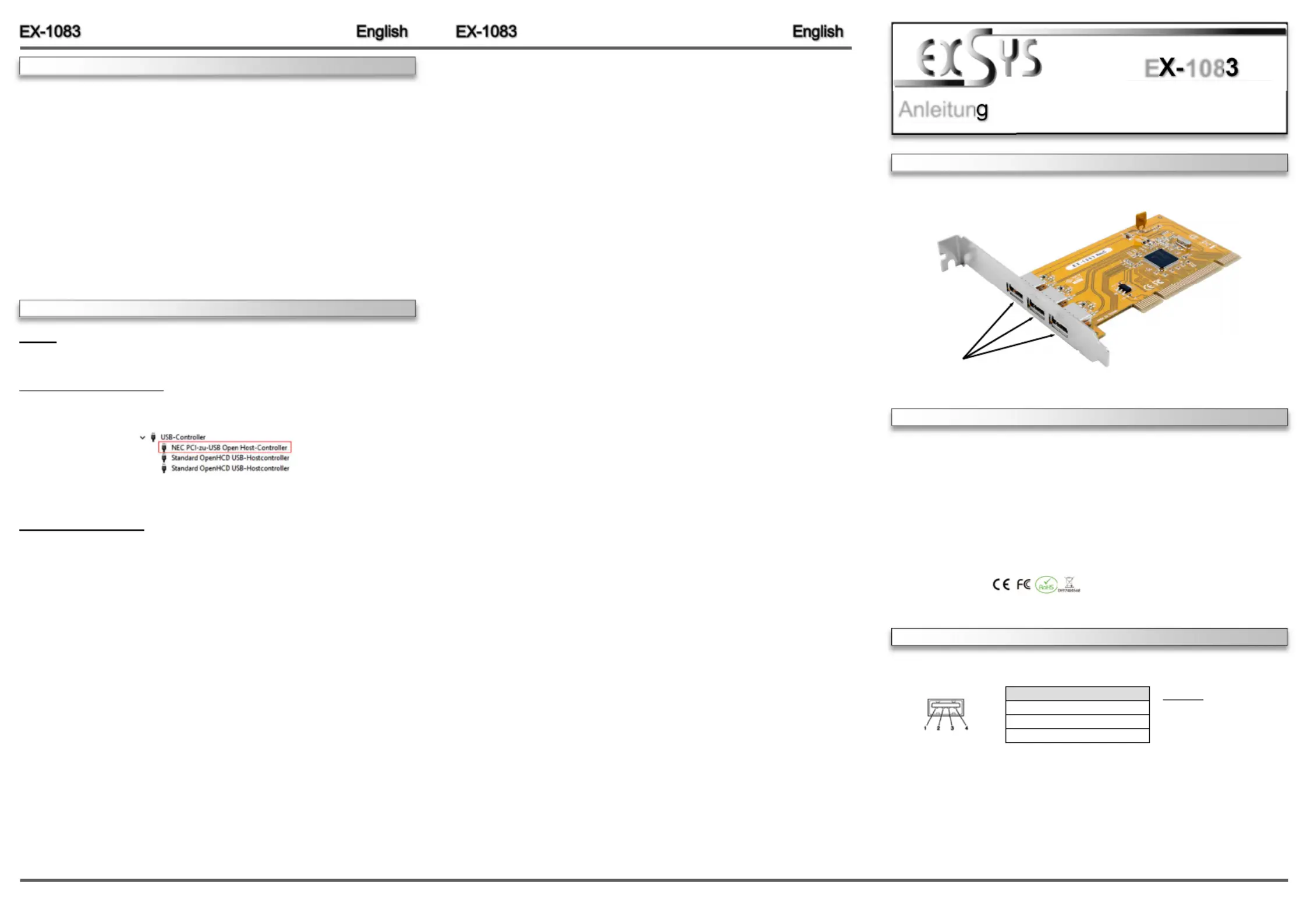

Seite 1/2

6 5

Die EX 1083 ist mit 3 externen USB 2.0 Anschlüssen ausgestattet. Der serielle PCI Bus unter-- -

stützt optimal die Leistung des schnellen NEC Chipset. Die USB Karte gewährleistet so eine

sichere Datenübertragung und exzellente Performance von bis zu 480Mbit/s! Die USB 2.0 PCI

Karten sind voll kompatibel mit Microsoft Windows Standard OpenHCD Treibern und sind nach

den Normen des USB Rev. 2.0 entwickelt worden. Sie haben einen Dual Speed USB Transcei-

ver. Sie unterstützen den 32 und 64 bit PCI Bus mit 5 Volt und 3,3 Volt.- - -

ANSCHLÜSSE

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Anleitun

Vers. 1.0 / 06.09.18

E 108

Kompatibilität: PCI 32 bit oder PCI X 64 bit, 33Mhz - - -

Betriebssysteme: Windows ME 2000 XP Vista/ 7/ 8.x/ 10/ Server 20xx/ MAC/ Linux / / /

Anschlüsse: 3x USB 2.0 A Buchse extern -

Lieferumfang: EX 1083, Low Profile Bügel, Anleitung -

Zertifikate:

J1 J3: -3x external USB 2.0 A Port-

J1 J3:-

USB 2.0 Pin‘s

Pin Signal Pin Signal

1 VCC 3 DATA+

2 DATA 4 GND -

Achtung!

Bitte Stecker nie mit

Gewalt oder umgekehrt in

den Anschluss stecken!

HARDWARE INSTALLATION

DRIVER INSTALLATION

If you are ready with the jumper settings, please proceed with the following installation instructions.

Because there are large differences between PC’s, we can give you only a general installation

guide for the card. Please refer your computer’s reference manual whenever in doubt.

1. Turn off the power to your computer and any other connected peripherals.

2. Remove the mounting screws located at the rear and/or sides panels of your Computer and

gently slide the cover off.

3. Locate an available PCI expansion slot and then gently but firmly insert the card. Make sure

that the card is seated and oriented correctly.

4. Then connect the card with a screw to the rear panel of the computer.

5. Gently replace your computer’s cover and the mounting screws.

All OS

After the hardware installation, the operating system will recognize the device automatically and

install the drivers.

CHECK INSTALLED DRIVER

Open the Now you should see at the following new >Device manager< . „USB Controller“ -

entry's:

If you see this or a similar information the device is installed correctly.

NEC Driver (optional)

If you experience any performance problems or if you want to use older operating systems

which doesn't support USB 2.0 such as Windows 98SE. You can download the driver at our

website or you can find the driver on our driver CD. Then you can install the www.exsys.de

optional VIA Drivers as follows. The driver are available up to Vista.

Open and run the file by double click on your mouse and follow the setup pro-“U2v2_1.exe“

gram to finish installation process. After that shut down windows and follow the instructions for

the Hardware installation. After installing the card simply start your computer and the card will

be recognized automatically by your system.

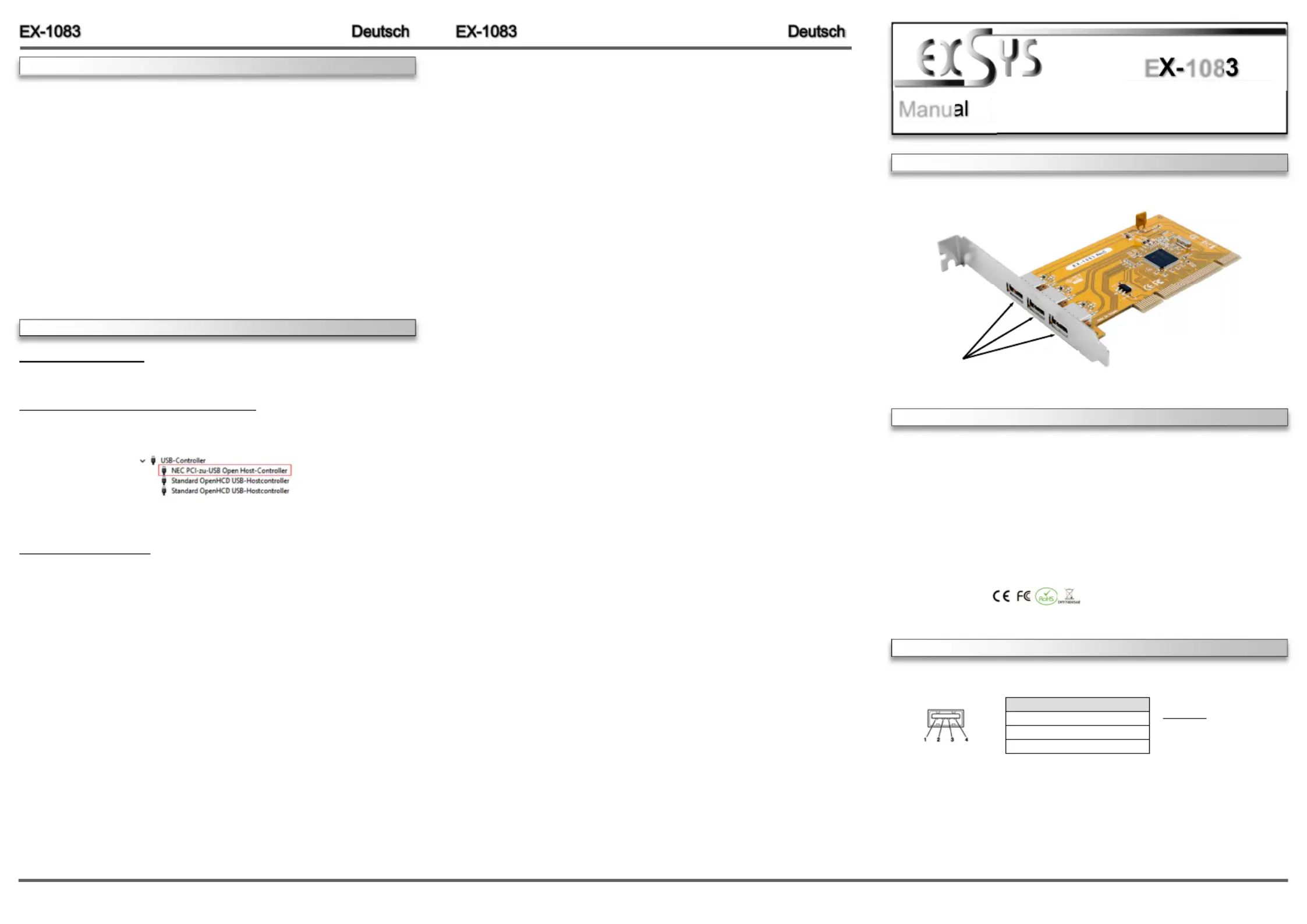

2 3

HARDWARE INSTALLATION

TREIBER INSTALLATION

Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC‘s

gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX 1083 geben. Bei Unklarhei--

ten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.

1. Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen Sie

bei allen Geräten den Netzstecker.

2. Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen

Sie vorsichtig das Gehäuse.

3. Suchen Sie jetzt einen freien PCI Steckplatz und stecken Sie die Karte vorsichtig in den

ausgewählten PCI Steckplatz ein. Beachten Sie, das die Karte korrekt eingesteckt wird und

das kein Kurzschluss entsteht.

4. Danach befestigen Sie die Karte mit einer Schraube am Gehäuse.

5. Jetzt das Computergehäuse mit den Schrauben wieder schließen.

LAYOUT

Manua

Vers. 1.0 / 06.09.18

E 108

Alle Betriebssysteme

Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem die EX 1083 automatisch -

und installiert diese.

ÜBERPRÜFEN DES INSTALLIERTEN TREIBER

Öffnen Sie den >Geräte Manager<-. Jetzt müssten Sie unter „USB-Controller“ folgende Einträge

sehen:

Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert

NEC Treiber (optional)

Wenn Sie Probleme mit der Übertragungsgeschwindigkeit haben sollten oder Sie ein altes

Betriebssystem einsetzen möchten welches keine USB 2.0 Unterstützung hat z.B. Windows98

SE. Dann können Sie diesen Treiber von unserer Homepage herunterladen www.exsys.de

oder Sie finden den Treiber auch auf unserer Treiber CD und wird wie folgt installiert. Die

Treiber stehen bis zu dem Betriebssystem Vista zu Verfügung.

Starten Sie das File “ durch Doppelklick auf der Maus. Folgen Sie nun dem Setup U2v2_1.exe“

Programm und schließen Sie die Installation ab. Danach fahren Sie Ihren PC herunter und

installieren Sie die Karte wie im Punkt Hardware Installation beschrieben. Danach können Sie

Ihren PC wieder starten und die Karte wird automatisch erkannt.

The EX 1083 supports 3 external USB 2.0 ports. It uses data transfer rates up to 480Mbit/s. The -

USB 2.0 PCI card design fully utilize the NEC chipset, which represents the latest in high speed

USB interface technology. In combination with the fast PCI Bus it provides a secure and very -

high data transfer on each single port. The USB 2.0 PCI cards is full compatible with Microsoft

Windows Standard OpenHCD driver and full compliance with USB Rev. 2.0. There have a Dual-

Speed USB transceiver. It’s supports motherboards with 32 and 64 bit PCI Bus and the power - - -

it’s support with 5V or 3.3V.

CONNECTORS

DESCRIPTION & TECHNICAL INFORMATION

Compatibility: PCI 32 bit or PCI X 64 bit, 33Mhz - - -

Operating System: Windows ME 2000 XP Vista/ 7/ 8.x/ 10/ Server 20xx/ MAC/ Linux / / /

Connectors: 3x USB 2.0 A Port external -

Extent of delivery: EX 1083, Low Profile Bracket, Manual -

Certificates:

J1 J3: -3x external USB 2.0 A Port-

J1 J3:-

USB 2.0 Pin‘s

Pin Signal Pin Signal

1 VCC 3 DATA+

2 DATA 4 GND -

Attention!

Never plug in with force

or in wrong direction.

Produktspezifikationen

Marke:	EXSYS
Kategorie:	Netzwerkkarte / Adapter
Modell:	EX-1083
Breite:	120 mm
Gewicht:	150 g
Höhe:	63 mm
Anzahl USB 2.0 Anschlüsse:	3
Plug & Play:	Ja
Eingebaut:	Ja
Unterstützt Windows-Betriebssysteme:	Ja
Hostschnittstelle:	PCI
Hot-Swap:	Ja
Ausgangsschnittstelle:	USB 2.0
Formfaktor der Erweiterungskarte:	Niedriges Profil
