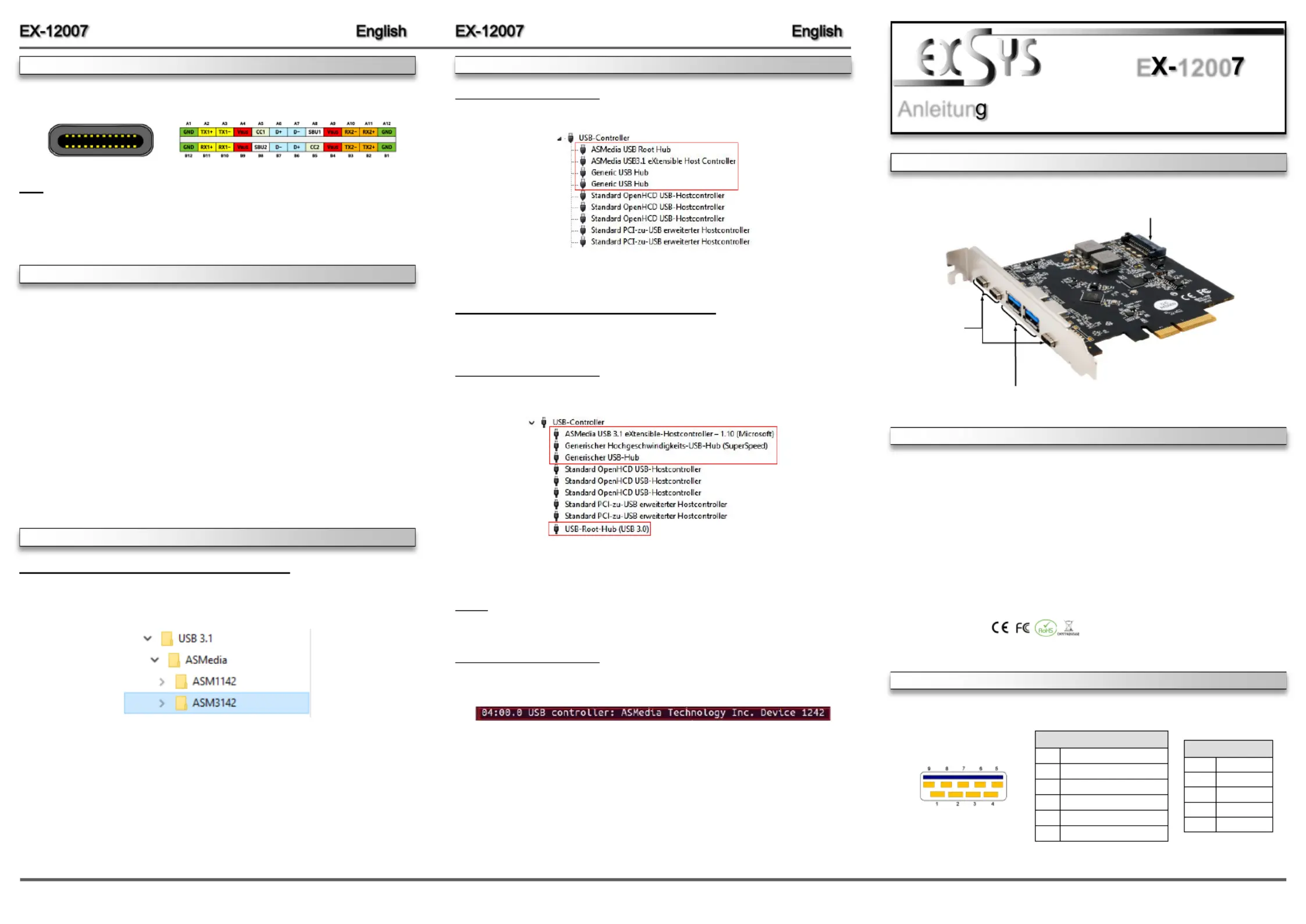

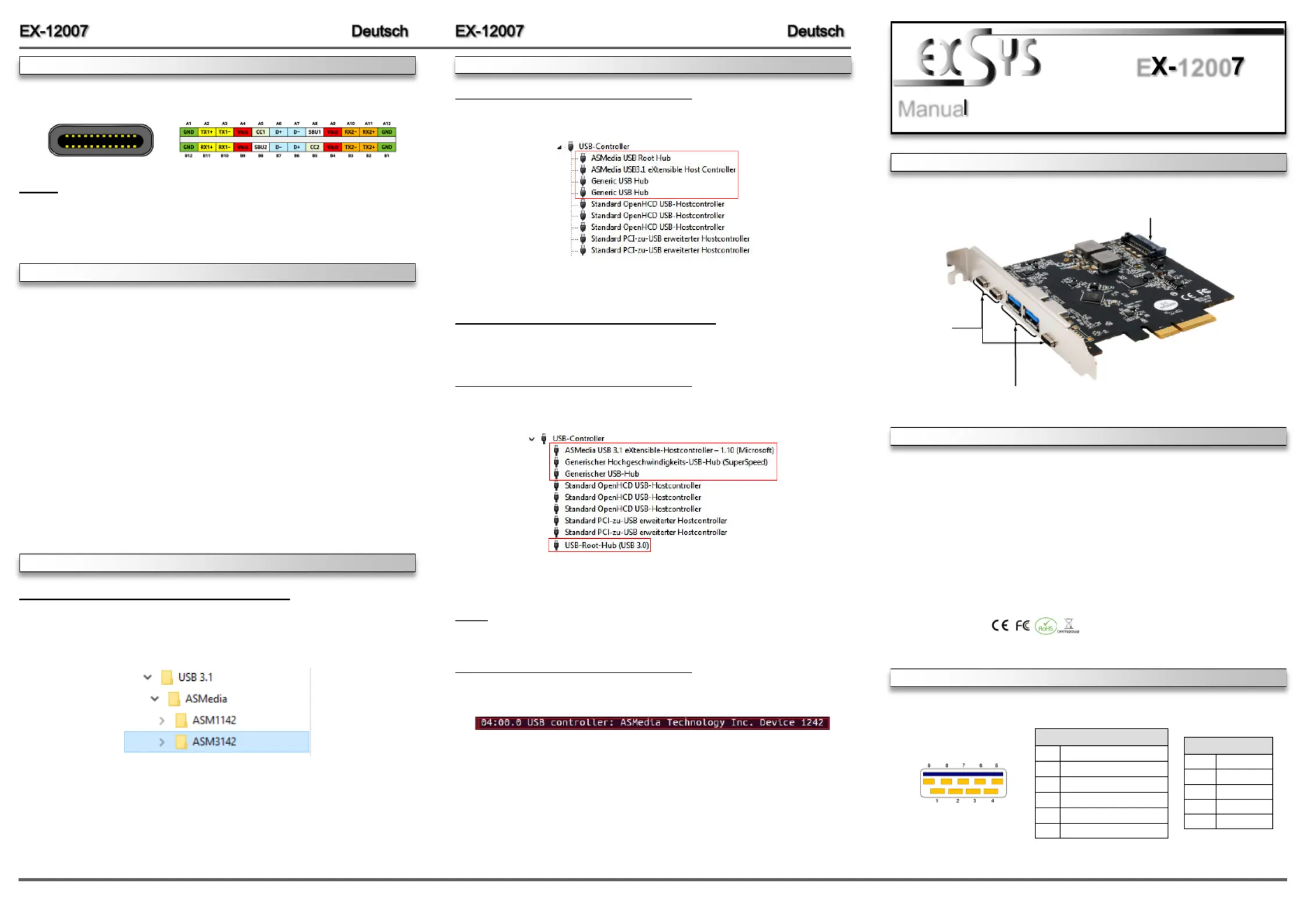

Seite 1/2

6 5

Die EX 12007 ist eine USB 3.2 (Gen2) PCI Express Karte. Sie ist mit 5 externen Ports ausge-- -

stattet, wovon die A Buchsen 900mA und die C Buchsen 3A Strom zu Verfügung stellen. Die - -

EX-12007 unterstützt die volle Leistung an allen externen Ports ohne das Sie zusätzlichen

Strom vom PC Netzteil benötigen. Sie unterstützt alle PCI Express Slots von x4 bis x16. Der - -

serielle PCI-Express Bus unterstützt optimal die Leistung des schnellen ASMedia Chipsatz. Die

EX-12007 gewährleistet so eine sichere Datenübertragung und exzellente Performance von bis

zu 10Gbit pro Sekunde! Die EX 12007 unterstützt alle USB Anschlüsse von 1.1 bis 3.2.-

ANSCHLÜSSE

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Anleitun

Vers. 1.0 / 05.05.21

E 1200

Kompatibilität: PCI Express p1-x4 bis x16 -

Betriebssysteme: Windows XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Linux

Anschlüsse: 2x USB 3.2 (Gen2) A Buchse, 3x USB 3.2 (Gen2) C Buchse, - -

1x SATA 15 Pin

Lieferumfang: 12007, Treiber CD, Anleitung EX-

Zertifikate:

P4 & P5: 2x USB 3.2 (Gen2) A Buchse-

DRIVER INSTALLATION

CONNECTORS

HARDWARE INSTALLATION

DRIVER INSTALLATION

Windows XP/ Vista/ 7/ Server 2003/ 2008/ 2012

After starting Windows is recognizes a new Start the „USB (Universal Serial Bus) Controller-“.

„ „ “setup.exe“ file which is in the ASM3142 folder (see picture):

Follow the installation instructions and complete the installation.

Windows will now install automatically you right driver for your particular operating system. After

the installation the operating system detects the card and automatically install them.

Please note the following installation instructions. Because there are large differences between the

PC’s, we can give you only a general installation instructions for the EX 12007. Please refer your -

computer’s reference manual whenever in doubt.

1. Turn off the power to your computer and any other connected peripherals.

2. Remove the mounting screws located at the rear and/or sides panels of your Computer and

gently slide the cover off.

3. If necessary please install now the external power supply to the card (see at Connectors at

J1).

4. Locate an available PCI-Express expansion slot and insert the card. Make sure that the card

is plugged in correctly.

5. Then attach the card with a screw to the rear panel of the computer.

6. Gently replace your computer’s cover and the mounting screws.

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „USB Controller-“ the following new entry's:

If you see this or a similar information the device is installed correctly.

Windows 8.x/ 10/ Server 2012 R2/ 2016/ 2019

After the hardware installation, the operating system will recognize the device automatically and

install the drivers.

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „USB Controller-“ the following new entry's:

If you see this or a similar information the device is installed correctly.

Linux

After the hardware installation, the operating system will recognize the device automatically and

install the drivers.

CHECK INSTALLED DRIVER

Now you should see the following new entry:

If you see this or a similar information the device is installed correctly.

P1- P3:

3x USB 3.2

(Gen2) C Buchse-

P4 & P5:

USB 2.0 Pin s‘

Pin Signal

1 VCC

2 DATA -

3 DATA+

4 GND

USB 3.2 Pin s‘

Pin Signal

5 SSTX+

6 SSTX -

7 GND

8 SSRX+

9 SSRX -

P1- P3:

Note!

By dual assignment of the pins, the USB Type C plug can be plugged into the port on -

both sides.

J1: SATA 15 pin Power

Anschluss vom PC Netzteil-

Produktspezifikationen

Marke:	EXSYS
Kategorie:	Netzwerkkarte / Adapter
Modell:	EX-12007
Plug & Play:	Ja
Eingebaut:	Ja
USB 3.2 Gen 2 (3.1 Gen 2) Anzahl der Anschlüsse vom Typ C:	3
USB 3.2 Gen 2 (3.1 Gen 2) Anzahl der Anschlüsse vom Typ A:	2
Hostschnittstelle:	PCIe
Hot-Swap:	Ja
Ausgangsschnittstelle:	USB 3.2 Gen 2 (3.1 Gen 2)
