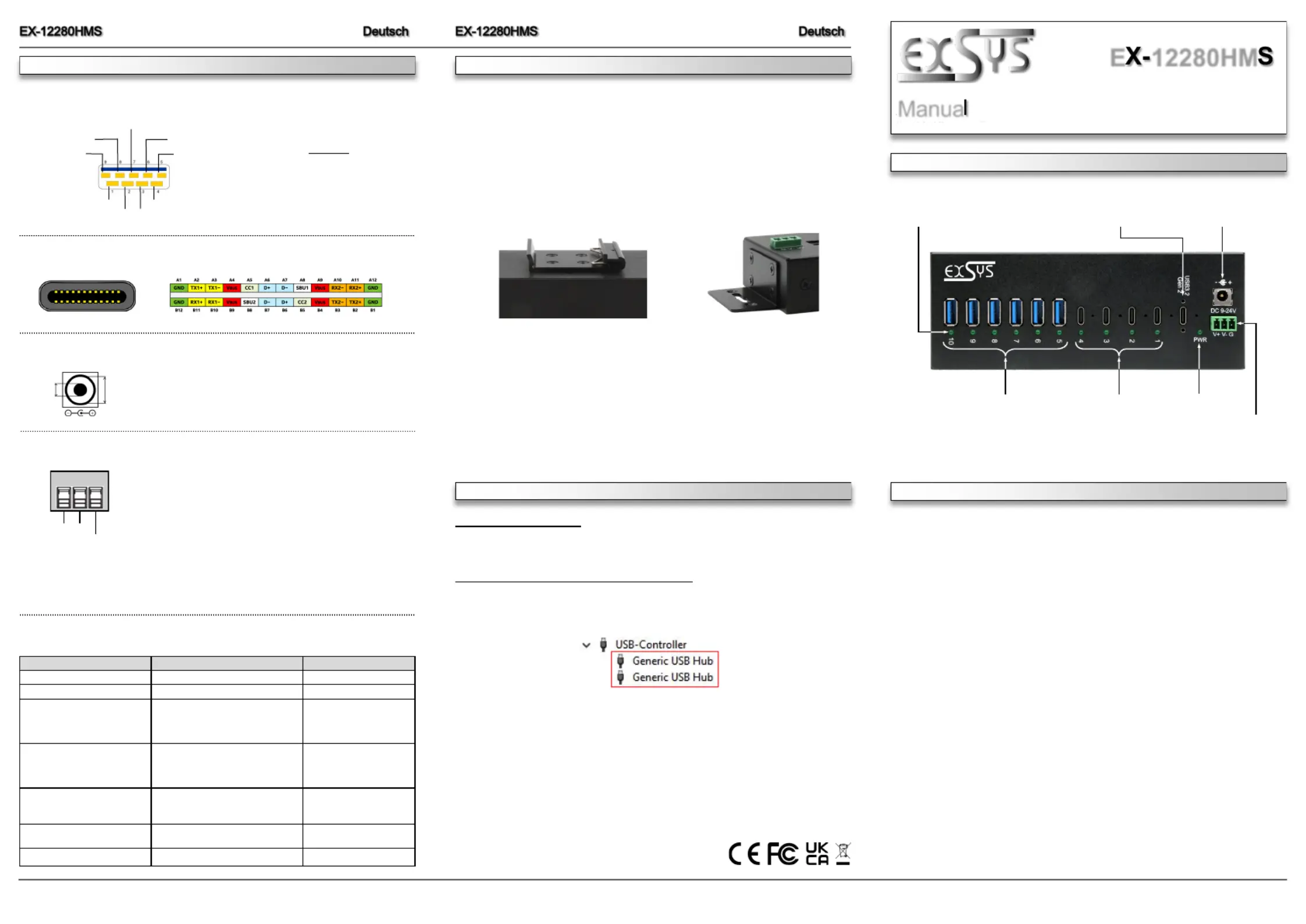

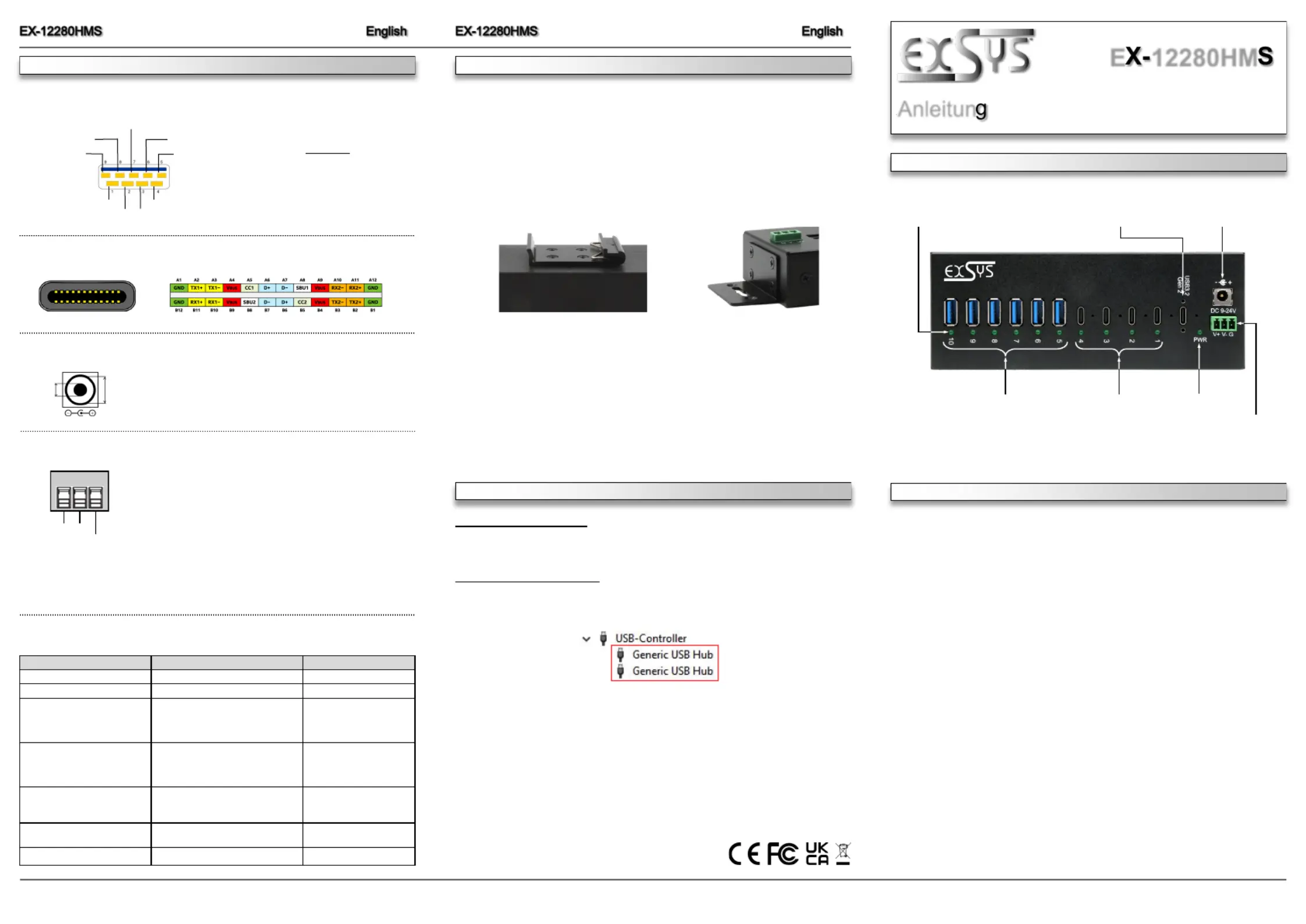

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

E12280HM

Kompatibilität:USB 1.1, 2.0 & 3.0/3.1/3.2

Betriebssysteme:Alle Betriebssysteme

Anschlüsse:4x USB 3.2 Gen 2x1 CBuchse, 6x USB 3.2 Gen 1 ABuchse--

--- 1x DCBuchse 924V, 1x Terminal Block 924V

Lieferumfang:12280HMS, USB 3.2 Gen 2x1 Kabel (verschraubbar) 1 m, EX-

-DINRail Kit, Wandmontagehalterung, Anleitung

HARDWAREINSTALLATION

DRIVER INSTALLATION

Because there are large differences between PCs, we can give you only a general installation

guide for the EX12280HMS. Please refer your computers reference manual whenever in -’

doubt.

1.--Install the EX12280HMS on a mounting rail by using the DINRail Kit or on the wall using

the Wall Mounting Brackets.

2.Connect the USB 3.2 Gen 2x1 cable with the USB 3.2 Gen 2x1 Upstream CPort at the EX--

12280HMS.

4.-Connect a compatible plugin power supply to the DC socket on the hub or a compatible

DIN rail power supply to the terminal block. Then plug the power supply into a wall socket.

5.Now connect the other end from the USB 3.2 Gen 2 cable (CPlug) to the USB CPort at --

your PC.

All Operating Systems

After the hardware installation the Operating System will recognize the EX12280HMS -

automatically and install the drivers.

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „USB-Controller“the following new entry:

If you see this or a similar information the hub is installed correctly.

CONNECTORS

Der robuste, industrietaugliche EX12280HMS ist ein USB 3.2 Gen 2x1 MetallHub für bis zu --

zehn Endgeräte, der an der Wand oder auf einer Hutschiene montiert werden kann. Sämtliche

Anschlüsse sind auf der Oberseite angebracht und bieten dadurch eine hohe Flexibilität z.B.

zum Einbau in ein Gehäuse oder einen Schrank. Er wird über ein USBC Kabel mit dem Host--

PC verbunden und verfügt über vier USBC 3.2 Gen 2x1 Ports und sechs USBA 3.2 Gen 1 --

Ports für Endgeräte. Die USBC Ports bieten eine hervorragende Performance von bis zu 10 -

Gbit/s (SuperSpeed USB 10Gbps), während die Datenübertragung an den USBA Ports bis zu -

5 Gbit/s (SuperSpeed USB 5Gbps) beträgt. Über eine externe Stromversorgung können bei

einer Maximalleistung von 64 Watt bis zu 2.4 A pro Port zur Verfügung gestellt werden. Dies

ermöglicht das problemlose Aufladen von iPhone, iPad, Smartphone und Tablet. Zur

Stromversorgung stehen eine DCBuchse (5.5 mm/2.1 mm) für ein Steckernetzteil und ein -

Terminal Block zum Anschluss eines DINRail Netzteils zur Verfügung.-

+9V to +24V DCConnector:-

USB 3.2 Gen 2x1 C- Port:

Attention!

Never plug in with

force or in wrong

direction.

USB 3.2 Gen 1 APort:-

D+D-

StdB_SSTX -

StdB_SSTX+

StdB_SSRX+

StdB_SSRX -

GND_DRAIN

GNDVCC

+9V to +24V TBlock:-

- V+V

ATTENTION!

Only for use with the power supply included in the

scope of delivery or another compliant power supply!

ATTENTION!

Please pay attention to the correct polarity!

Never connect power to GND it will destroy your

Hardware!

Never connect the power supply to the terminal block

while it is switched on!

Redundant power supply is possible by simultaneous use of DCConnector and Terminal -

Block!

GND

(Ground)

USBVersionNamingMax. data rate-

USB 1.0Full Speed 12 Mbit/s

USB 2.0Hi-Speed480 Mbit/s

USB 3.2 Gen 1

formerly:

USB 3.1 Gen 1

USB 3.0

USB 5Gbps

formerly:

SuperSpeed USB

5 Gbit/s

USB 3.2 Gen 2x1

formerly:

USB 3.2 Gen 2

USB 3.1 Gen 2

USB 10Gbps

formerly:

SuperSpeed USB 10 Gbps

10 Gbit/s

USB 3.2 Gen 2x2USB 20Gbps

formerly:

SuperSpeed USB 20 Gbps

20 Gbit/s

USB 4 (Version 1)

USB 4.0

USB 40Gbps40 Gbit/s

USB 4 Version 2USB 80Gbps80 Gbit/s

USB versions overview:

6x USB 3.2 Gen 1

Downstream ABuchse -

Anleitun

6

5

1

Switzerland:

EXSYS Vertriebs GmbH

Dübendorfstrasse 17

8602 Wangen

www.exsys.ch

Germany:

EXSYS Vertriebs GmbH

Industriestrasse 8

61449 Steinbach

www.exsys.de

Italy:

EXSYS Italia Srl

Via Belvedere, 45/B

I22100 Como -

www.exsys.it

Mounting of the DINRail Kit with -

four screws on the rear side

Mounting the Wall Mounting

Bracket with four screws on

each side

4x USB 3.2 Gen 2x1

Downstream CBuchse -

BetriebsLED-

Status LED für

jeden Port

1x USB 3.2 Gen 2x1

Upstream CBuchse -

924V DCBuchse--

924V TBlock--

Vers. 1.0 / 06.07.24

5.5mm2.1mm
