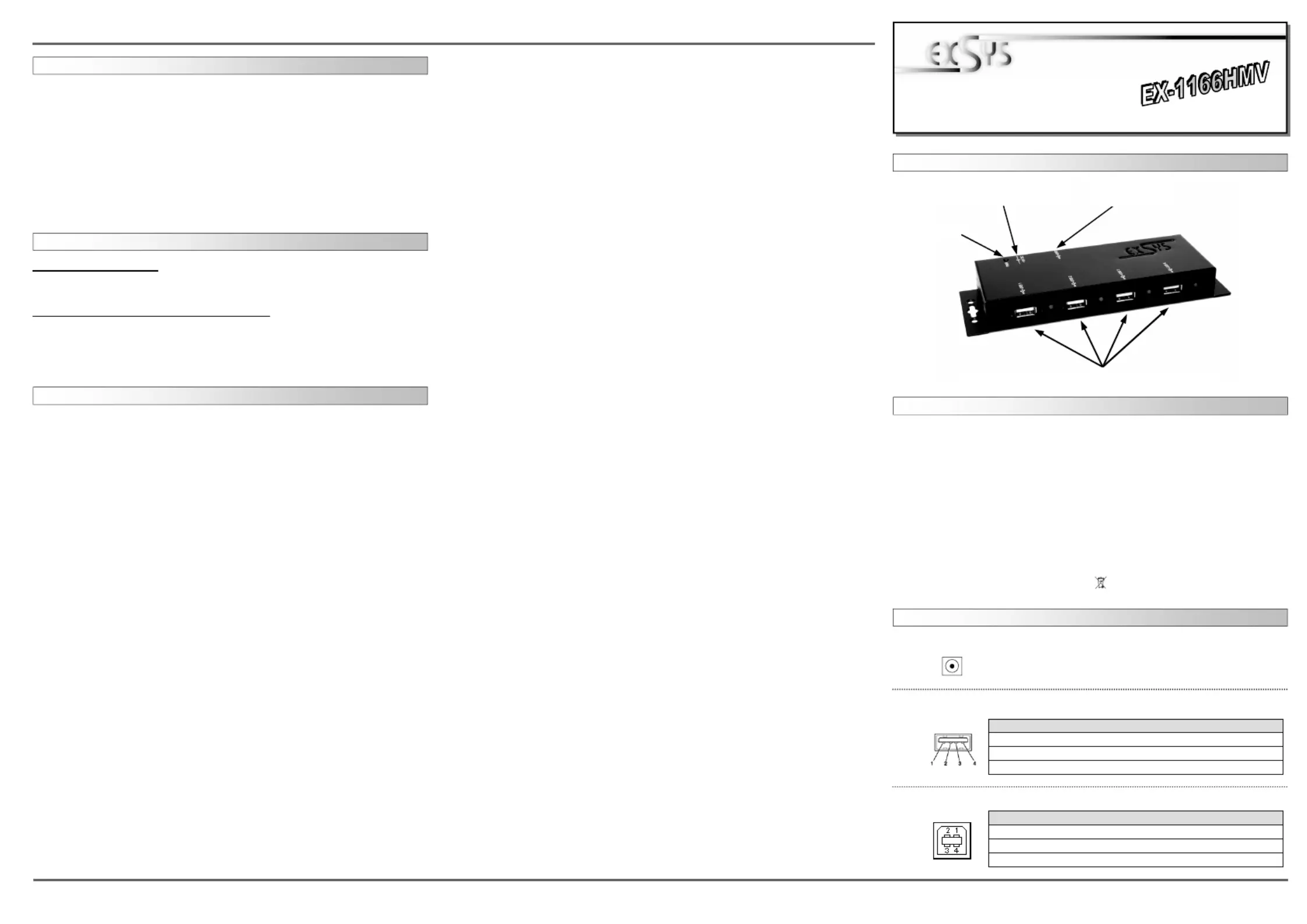

Seite 1/2

6 5

1166HMV

English

1166HMV

English

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Bedienungsanleitung

Vers. 1.2 / 24.04.13

Betriebs LED

USB 1-4: 4 x externe USB 2.0 A-Buchse für Endgeräte (verschraubbar)

5V Buchse für externes Netzteil

(verschraubbar)

USB B-Buchse PC-Anschluss

(verschraubbar)

Die EX-1166HMV ist ein USB 2.0 HUB für bis zu 4 Endgeräte. Er ist mit 4 Ports für Endgeräte und

1 Port für den Anschluss an den PC ausgestattet. Er unterstützt alle USB Anschlüsse von 1.1 bis

2.0. Jeder Anschluss an der EX-1166HMV ist zusätzlich verschraubbar. Durch die Stromversor-

gung über das Netzteil werden an jedem Port die vollen 500mA zur Verfügung gestellt. Der serielle

USB 2.0 Bus unterstützt optimal die Leistung des schnellen NEC Chipsatz. Die EX-1166HMV

gewährleistet so eine sichere Datenübertragung und exzellente Performance von bis zu 480Mbit/s.

Er unterstützt den Self Powered und Bus Powered Modus. Es ist nicht möglich die I/O Adressen

und Interrupts manuell einzustellen, da die Einstellungen vom System (BIOS) und beim installieren

des Betriebssystems automatisch vorgenommen werden.

Kompatibilität: USB 1.1 & 2.0

Betriebssysteme: Alle Betriebssysteme

Anschlüsse: 4x USB A-Buchse, 1x USB B-Buchse, 1x 5V Buchse

Lieferumfang: EX-1166HMV, Anleitung, USB Kabel, Netzteil

Zertikate:

CECE

CE / FCC / RoHS / WEEE DE97424562 / WHQL

JUMPER EINSTELLUNG & ANSCHLÜSSE

ACHTUNG!!!

Nur zur Verwendung mit im Lieferumfang enthaltenem Netzteil!

Das Netzteil kann mit der EX-1166HMV fest verschraubt werden.

5 Volt Buchse:

USB 1-4:

USB 2.0 A-Buchse

Pin Signal Pin Signal

1 VCC 3 DATA+

2 DATA- 4 GND

USB B-Buchse:

USB 2.0 B-Buchse

Pin Signal Pin Signal

1 VCC 3 DATA+

2 DATA- 4 GND

HARDWARE INSTALLATION

DRIVER INSTALLATION

All OS

After the hardware installation the OS will recognize the device automatically and install the

drivers.

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at the following new „USB-Controller“

entrys: <USB Hub> .

If you see this or a similar information the device is installed correctly.

CLEANING

For cleaning please use only a dry u less cloth and remove the dirt with gently pressure. In

the area of the connectors please make sure that no bres from the cloth remain in the connec-

tors. Attention! Never use a moist or wet cloth for cleaning!

Because there are large dierences between PC’s, we can give you only a general installation

guide for the EX-1166HMV. Please refer your computer’s reference manual whenever in doubt.

1. Connect the USB cable to the USB B-Port at the Hub and lock the cable with the screw.

2. Connect the included power supply into the 5Volt connector at the Hub an also lock it.

3. Now connect the other end from the USB cable (A-Plug) to the A-Port at your PC.

Produktspezifikationen

Marke:	EXSYS
Kategorie:	USB-Hub
Modell:	EX-1166HMV
Gewicht:	250 g
Mitgelieferte Kabel:	USB
Produktfarbe:	Schwarz
Anzahl USB 2.0 Anschlüsse:	4
Betriebstemperatur:	0 - 55 °C
Relative Luftfeuchtigkeit in Betrieb:	5 - 95 %
Zertifizierung:	CE, FC, ROHS
Gehäusematerial:	Metall
LED-Anzeigen:	Ja
Mac-Kompatibilität:	Ja
Schnittstelle:	USB 2.0
Kompatible Betriebssysteme:	Win 98SE, ME, 2000, XP, Vista, Server 2003\nLinux\nMac OS
Abmessungen (BxTxH):	150 x 70 x 30 mm
Weitere Anschlüsse:	1x USB A-female\n4x USB A-female
Datenübertragungsrate:	480 Mbit/s
USB:	Ja
Anzahl Anschlüsse:	4
Überlastung Schutz:	Ja
Chipsatz:	NEC uPD720112
