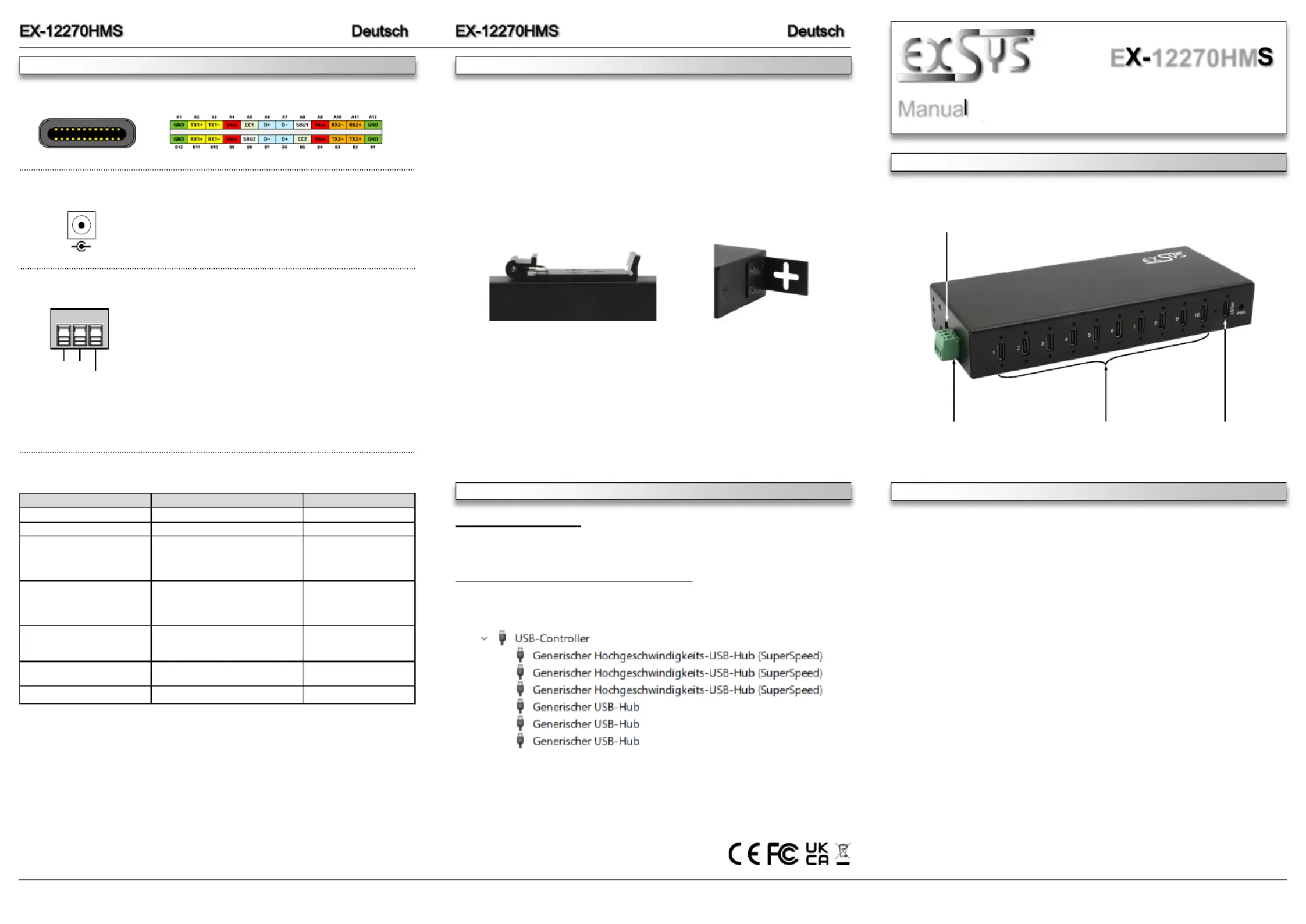

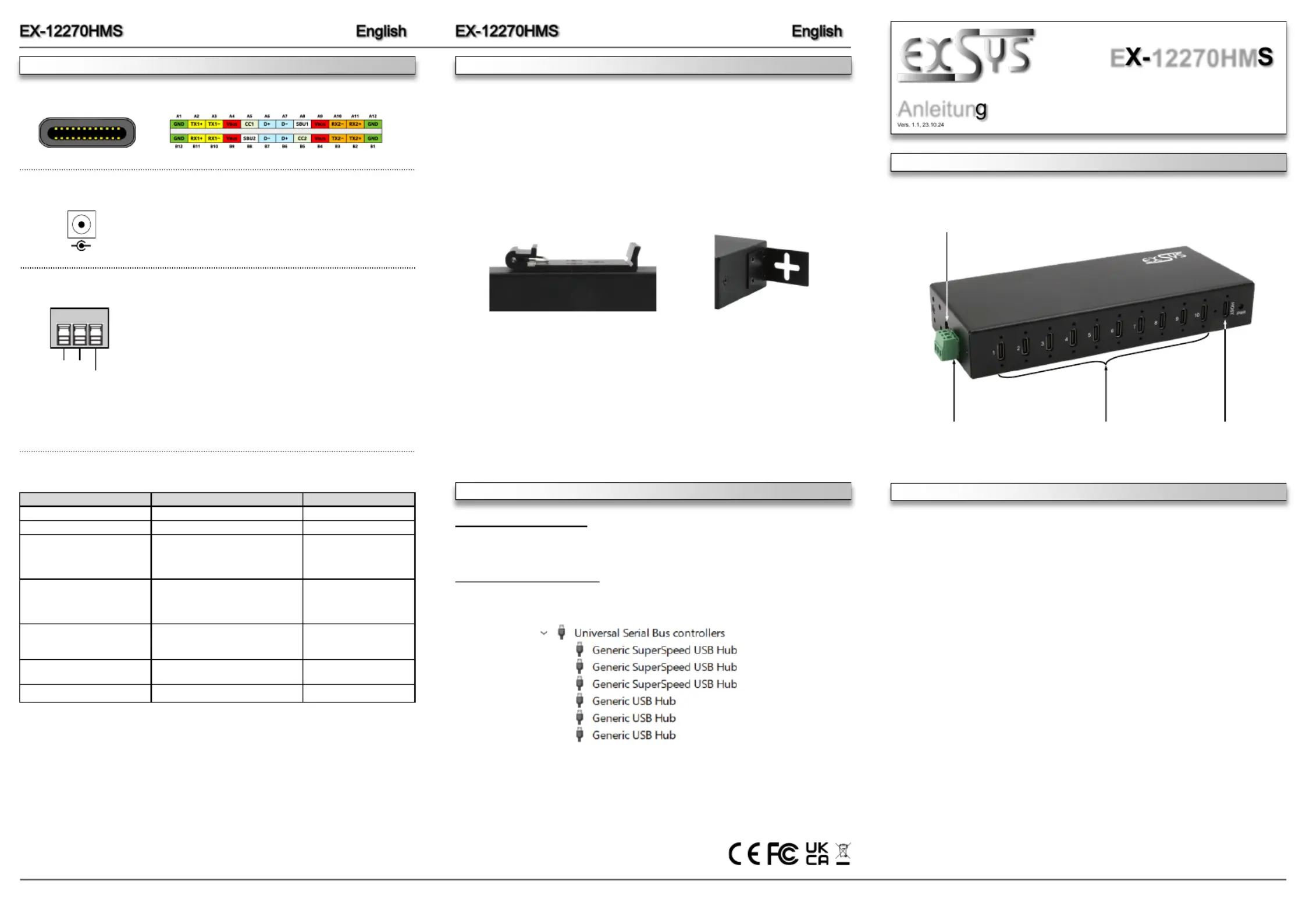

Seite 1/2
All Operating Systems
After the hardware installation the Operating System will recognize the EX 12270HMS -
automatically and install the drivers.
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „USB-Controller“ the following new entry:
If you see this or a similar information the hub is installed correctly.
6
5
1
Switzerland:
EXSYS Vertriebs GmbH
Dübendorfstrasse 17
8602 Wangen
www.exsys.ch
Germany:
EXSYS Vertriebs GmbH
Industriestrasse 8
61449 Steinbach
www.exsys.de
Italy:
EXSYS Italia Srl
Via Belvedere, 45/B
I 22100 Como -
www.exsys.it
Anleitun
E 12270HM
BESCHREIBUNG & TECHNISCHE DATEN
AUFBAU
Kompatibilität: USB 1.1, 2.0 & 3.0/ 3.1/ 3.2
Betriebssysteme: Alle Betriebssysteme
Anschlüsse: 11x USB 3.2 Gen 2x1 C Buchse 1x DC Buchse 9 24V, - , - -
- 1x Terminal Block 9 24V
Lieferumfang: 12270HMS, Netzteil (24V/4A), EX-
USB 3.2 Gen 2x1 Kabel (verschraubbar) 1m,
- DIN Rail Kit, Wandmontagehalterung, Anleitung
Der robuste und industrietaugliche EX 12270HMS ist ein USB 3.2 Gen 2x1 Metall Hub für bis - -
zu zehn Endgeräte, der an der Wand oder auf einer Hutschiene montiert werden kann. Er wird
über ein USB C Kabel mit dem Host PC verbunden und verfügt über zehn USB C 3.2 Gen 2x1 - - -
Ports für Endgeräte mit einer hervorragenden Performance von bis zu 10 Gbit/s (SuperSpeed
USB 10Gbps). Über die externe Stromversorgung können bei einer Maximalleistung von 79.5
Watt bis zu 2.4 A pro Port zur Verfügung gestellt werden. Dies ermöglicht das problemlose
Aufladen von iPhone, iPad, Smartphone und Tablet. Die Stromversorgung erfolgt über das
mitgelieferte Steckernetzteil oder ein optional erhältliches DIN Rail Netzteil (Self Power).- -
HARDWARE INSTALLATION
DRIVER INSTALLATION
Because there are large differences between PC s, we can give you only a general installation ’
guide for the EX 12270HMS. Please refer your computer s reference manual whenever in -’
doubt.
1. - -Install the EX 12270HMS on a mounting rail by using the DIN Rail Kit or on the wall using
the Wall Mounting Brackets.
2. Connect the USB 3.2 Gen 2x1 cable with the USB 3.2 Gen 2x1 Upstream C Port at the EX- -
12270HMS.
4. Now connect the power connector of the supplied power supply to the DC socket of the
hub or connect a compatible DIN Rail power supply to the terminal block. Then plug the -
mains plug of the power supply unit into a wall socket.
5. Now connect the other end from the USB 3.2 Gen 2 cable (C Plug) to the USB C Port at - -
your PC.
Mounting of the DIN Rail Kit with -
three screws on the rear side
Mounting the Wall Mounting
Bracket with four screws on
each side
CONNECTORS
USB 3.2 Gen 2x1 C Port:-
+9V to +24V T Block:-
- V
-
+
+V
ATTENTION!
Only for use with the power supply included in the
scope of delivery or another compliant power supply!
ATTENTION!
Please pay attention to the correct polarity!
Never connect power to GND it will destroy your
Hardware!
Never connect the power supply to the terminal block
while it is switched on!
Redundant power supply is possible by simultaneous use of DC Connector and Terminal -
Block. Both power supplies must use the same voltage!
GND
(Ground)
USB Version Naming Max. data rate-
USB 1.0 Full Speed 12 Mbit/s
USB 2.0 Hi-Speed 480 Mbit/s
USB 3.2 Gen 1
formerly:
USB 3.1 Gen 1
USB 3.0
USB 5Gbps
formerly:
SuperSpeed USB
5 Gbit/s
USB 3.2 Gen 2x1
formerly:
USB 3.2 Gen 2
USB 3.1 Gen 2
USB 10Gbps
formerly:
SuperSpeed USB 10 Gbps
10 Gbit/s
USB 3.2 Gen 2x2 USB 20Gbps
formerly:
SuperSpeed USB 20 Gbps
20 Gbit/s
USB 4 (Version 1)
USB 4.0
USB 40Gbps 40 Gbit/s
USB 4 Version 2 USB 80Gbps 80 Gbit/s
USB versions overview:
9 24V T Block für - -
optionales Netzteil
10x USB 3.2 Gen 2x1
Downstream C Ports -
1x USB 3.2 Gen 2x1
Upstream C Port-
9 24V DC Buchse für - -
mitgeliefertes Netzteil
+9V to +24V DC Connector (5.5 x 2.1mm):-
