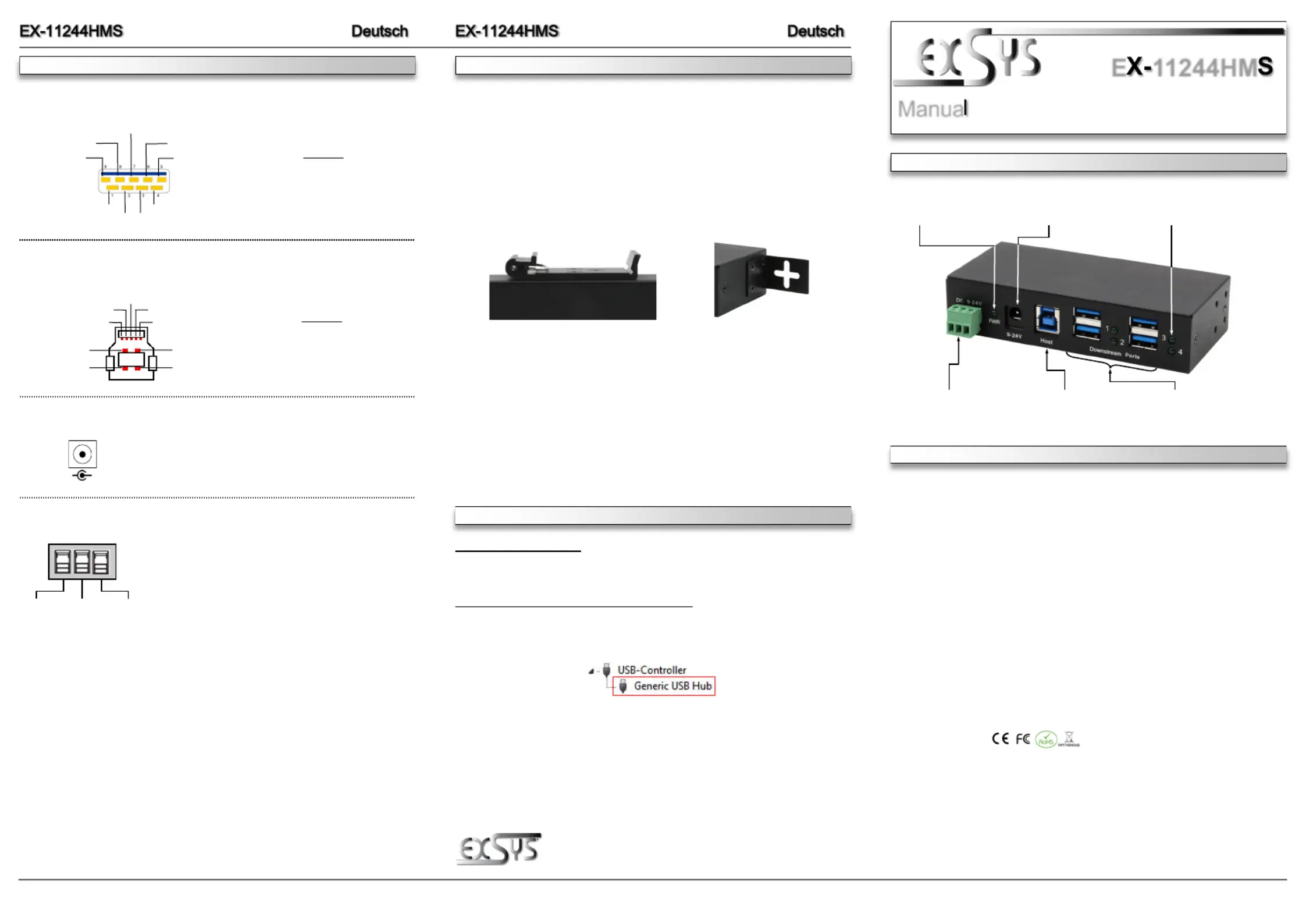

Seite 1/2

6 5

Der robuste und industrietaugliche EX 11244HMS USB Hub im Metallgehäuse ist mit vier - -

USB A 3.2 Gen 1 Buchsen ausgestattet. Er unterstützt alle USB- -Anschlüsse von 1.1 bis 3.2.

Durch die Stromversorgung über die DC-Buchse oder den Terminal Block können an jedem USB-

Port 1,5A zur Verfügung gestellt werden. Dies ermöglicht Ihnen ein problemloses aufladen von

iPhone, iPad, Smartphone und Tablet. Der USB 3.2 Bus unterstützt optimal die Leistung des

schnellen VIA Chipsatz. Der EX 11244HMS gewährleistet so eine sichere Datenübertragung und -

exzellente Performance von bis zu 5Gbit/s. Zusätzlich ist der EX 11244HMS mit einem 15KV ESD -

Überspannungsschutz ausgestattet Der EX 11244HMS unterstützt die Norm IP30. Im Lieferum-. -

fang ist ein DIN-Rail Kit für die Installation auf einer Tragschiene und Wandmontagehalterungen für

eine Montage an eine Wand enthalten. Das DIN Rail Kit wird mit drei Schrauben auf der Rückseite -

und die Wandmontagehalterungen werden mit jeweils vier Schrauben auf den Seiten festge-

schraubt.

Zum Betrieb des EX 11244HMS muss ein optional erhältliches externes Netzteil angeschlossen -

werden!

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Anleitun

Vers. 1.0 / 01.09.22

E 11244HM

Kompatibilität: USB 1.1, 2.0 & 3.2

Betriebssysteme: Alle Betriebssysteme

Anschlüsse: 4x USB 3.2 Gen 1 A Buchse, 1x USB 3.2 Gen 1 B Buchse, - -

- - - 1x DC Buchse 9 24V, 1x Terminal Block 9 24V

Lieferumfang: 11244HMS, USB 3.2 Gen 1 Kabel, DIN Rail Kit, EX- -

Wandmontagehalterung, Anleitung

Zertifikate:

1x USB 3.2 Gen 1

Upstream B Buchse -

4x USB 3.2 Gen 1

Downstream A Buchse -

Betriebs LED

9 24V DC Buchse für optional - -

erhältliches Netzteil

9 24V T Block für optional - -

erhältliches Netzteil

Attention!

Never plug in with

force or in wrong

direction.

USB 3.2 Gen 1 B Port:-

HARDWARE INSTALLATION

DRIVER INSTALLATION

Because there are large differences between PC s, we can give you only a general installation ’

guide for the EX 11244HMS. Please refer your computer s reference manual whenever in -’

doubt.

1. - -Install the EX 11244HMS on a mounting rail by using the DIN Rail Kit or on the wall using

the Wall Mounting Brackets.

2. Connect the USB 3.2 Gen 1 cable with the USB 3.2 Gen 1 Upstream B Port at the EX- -

11244HMS.

3. Now connect the power connector of the optional available power supply to the DC-Connector

or to the Terminal Block of the hub and insert the power plug of the power supply into an

electrical outlet.

4. - -Now connect the other end from the USB 3.2 Gen 1 cable (A Plug) to the USB A Port at

your PC.

All Operating Systems

After the hardware installation the Operating System will recognize the EX 11244HMS automati--

cally and install the drivers.

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „USB-Controller “the following new entry:

If you see this or a similar information the hub is installed correctly.

StdB_SST

D-

StdB_SSTX

GND_DRAI

StdB_SST

D+

VBus

Attention!

Never plug in with

force or in wrong

direction.

USB 3.2 Gen 1 A Port:-

CONNECTORS

D+ D-

StdB_SSTX+

StdB_SSTX -

StdB_SSTX+

StdB_SSTX -

GND_DRAIN

GND VCC

+9V to +24V DC Connector:-

ATTENTION!

Only for use with optionally available power supply or

other compliant power supply!

+/- - - 9V to +/ 24V T Block:

Mounting of the DIN Rail Kit with -

three screws on the rear side

Mounting the Wall Mounting

Bracket with four screws on

each side

Status LED für

jeden Port

ATTENTION!

Please pay attention to the correct polarity!

Never connect power to GND as this will destroy your

hardware!

Never connect the power supply to the terminal block

while it is switched on!

+V - V G (Ground)

Redundant power supply possible by simultaneous use of DC Connector and Terminal -

Block!

Switzerland:

EXSYS Vertriebs GmbH

Dübendorfstrasse 17

8602 Wangen

www.exsys.ch

Germany:

EXSYS Vertriebs GmbH

Industriestrasse 8

61449 Steinbach

www.exsys.de

2 3

Achtung!

Stecker niemals

umgekehrt oder mit

Gewalt einstecken.

USB 3.2 Gen 1 B Buchse:-

HARDWARE INSTALLATION

TREIBER INSTALLATION

Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen

PC‘s gibt, können wir Ihnen nur eine generelle Anleitung zum Anschluss des EX 11244HMS -

geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersys-

tems.

1. -Installieren Sie den EX 11244HMS mit dem DIN Rail Kit auf eine Tragschiene oder mit -

den Wandmontagehalterungen an die Wand.

2. Verbinden Sie das mitgelieferte USB 3.2 Gen 1 Kabel mit dem USB 3.2 Gen 1 Upstream

B Anschluss des Hubs.-

3. Schließen Sie jetzt den Stromanschluss des optional erhältlichem Netzteils an die DC Buchse -

oder an den Terminal Block des Hubs an und stecken Sie den Netzsteckers des Netzteils in

eine Steckdose.

4. Verbinden Sie nun das andere Ende (A-Anschluss) des mitgelieferten USB 3.2 Gen 1 Kabels

mit der USB A-Buchse an Ihrem PC.

Alle Betriebssysteme

Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX 11244HMS -

automatisch und installiert diesen.

ÜBERPRÜFEN DES INSTALLIERTEN TREIBER

Öffnen Sie den . Jetzt müssten Sie unter folgende >Geräte Manager<-„ “ USB Controller-

Einträge sehen:

Ist dieser oder ein ähnlicher Eintrag vorhanden, ist der USB Hub richtig installiert.

StdB_SST

D-

StdB_SSTX

GND_DRAI

StdB_SST

D+

VBus

Achtung!

Stecker niemals

umgekehrt oder mit

Gewalt einstecken.

USB 3.2 Gen 1 A Buchse:-

ANSCHLÜSSE

D+ D-

StdB_SSTX+

StdB_SSTX -

StdB_SSTX+

StdB_SSTX -

GND_DRAIN

GND VCC

+9V bis +24V DC Buchse:-

ACHTUNG!

Nur zur Verwendung mit optional erhältlichem Netzteil

oder einem anderem konformen Netzteil!

+/- - - 9V bis +/ 24V T Block:

Montage des DIN Rail Kit mit -

drei Schrauben an der Rückseite

Montage der Wandmonta-

gehalterung mit jeweils vier

Schrauben an den Seiten

The rugged and industrial grade EX 11244HMS USB hub in metal housing is equipped with four -

USB A 3.2 Gen 1 ports. It supports all USB ports from 1.1 to 3.2 and can provide 1,5A to each -

USB port by powering via DC Connector or Terminal Block. This allows you to charge iPhone, -

iPad, smartphone and tablet without any problems. The USB 3.2 bus optimally supports the

performance of the fast VIA chipset. The EX 11244HMS thus ensures secure data transfer and -

excellent performance of up to 5Gbps. In addition, the EX 11244HMS is equipped with a 15KV -

ESD surge protection. The EX 11244HMS supports the IP30 standard. The scope of delivery -

includes a DIN Rail Kit for installation on a mounting rail and wall mounting brackets for -

mounting on a wall. The DIN Rail kit is fixed with three screws on the back and the wall -

mounting brackets are fixed with four screws on each side.

An optionally available external power supply must be connected to operate the EX 11244HMS!-

DESCRIPTION & TECNICAL INFORMATION

LAYOUT

Manua

Vers. 1.0 / 01.09.22

E 11244HM

Compatibility: USB 1.1, 2.0 & 3.2

Operating System: All Operating Systems

Connectors: 4x USB 3.2 Gen 1 A Port, 1x USB 3.2 Gen 1 B Port, - -

- - - 1x DC Connector 9 24V, 1x Terminal Block 9 24V

Extent of Delivery: 11244HMS, USB 3.2 Gen 1 Cable, DIN Rail Kit, EX- -

Wall Mounting Brackets, Manual

Certificates:

ACHTUNG!

Bitte auf die richtige Polarität achten!

Schließen Sie niemals Strom an Ground an, da dies Ihre

Hardware zerstören kann!

Netzteil nie eingeschaltet mit dem Terminal Block

verbinden!

+V - V G (Ground)

1x USB 3.2 Gen 1

Upstream B Port-

4x USB 3.2 Gen 1

Downstream A Port -

Power LED

9 24V DC Connector for - -

optional Power Supply

9 24V T Block for optional - -

Power Supply

Status LED for

each Port

Redundante Stromversorgung möglich durch gleichzeitige Verwendung der DC Buchse -

und Terminal Block!

Schweiz:

EXSYS Vertriebs GmbH

Dübendorfstrasse 17

8602 Wangen

www.exsys.ch

Deutschland:

EXSYS Vertriebs GmbH

Industriestrasse 8

61449 Steinbach

www.exsys.de

Produktspezifikationen

Marke:	EXSYS
Kategorie:	USB-Hub
Modell:	EX-11244HMS
Breite:	117 mm
Tiefe:	54 mm
Gewicht:	540 g
Mitgelieferte Kabel:	USB
Produktfarbe:	Schwarz
Höhe:	26.7 mm
Gleichstrom-Anschluss (DC):	Ja
Relative Luftfeuchtigkeit in Betrieb:	5 - 95 %
Ursprungsland:	China
Menge pro Packung:	1 Stück(e)
Kabellänge:	2 m
Betriebsanleitung:	Ja
Gehäusematerial:	Metall
Minimale Betriebstemperatur:	0 °C
Maximale Betriebstemperatur:	55 °C
Stromversorgung:	23 W
LED-Anzeigen:	Ja
Temperaturbereich bei Lagerung:	-20 - 85 °C
Unterstützt Windows-Betriebssysteme:	Ja
Unterstützt Mac-Betriebssysteme:	Ja
Netzteiltyp:	Gleichstrom
USB 3.2 Gen 1 (3.1 Gen 1) Anzahl der Anschlüsse vom Typ A:	4
Integrierter Kartenleser:	Nein
Eingangsspannung:	9 - 24 V
Nachhaltigkeitskonformität:	Ja
Nachhaltigkeitszertifikate:	CE, Federal Communications Commission (FCC)
Unterstützte Linux-Betriebssysteme:	Ja
Hostschnittstelle:	USB 3.2 Gen 1 (3.1 Gen 1) Type-B
Datenübertragungsrate:	5000 Mbit/s
Anzahl Anschlüsse:	4
Hub-Schnittstellen:	USB 3.2 Gen 1 (3.1 Gen 1) Type-A
Terminalblock-Anschluss:	Ja
