BESCHREIBUNG & TECHNISCHE DATEN

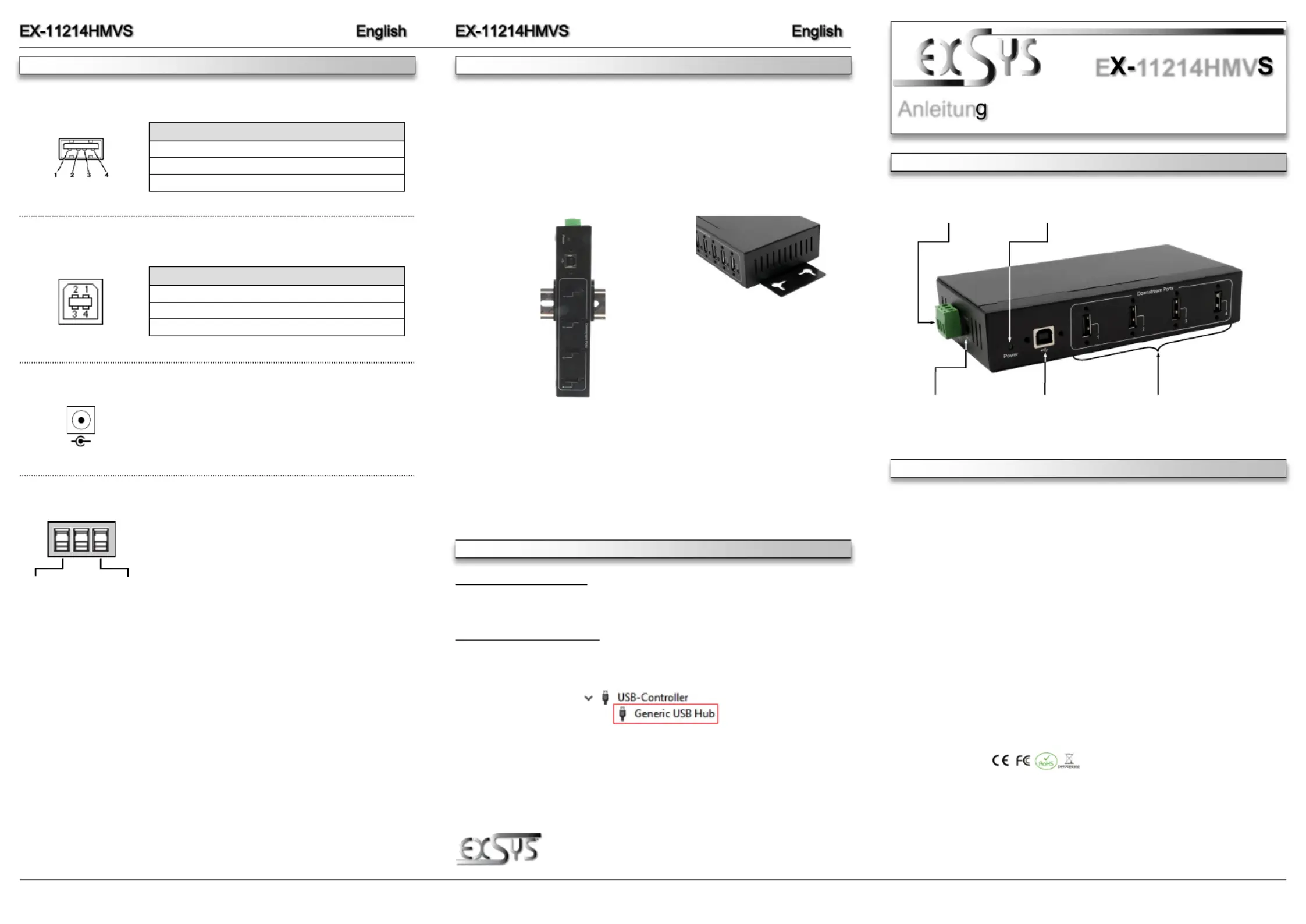

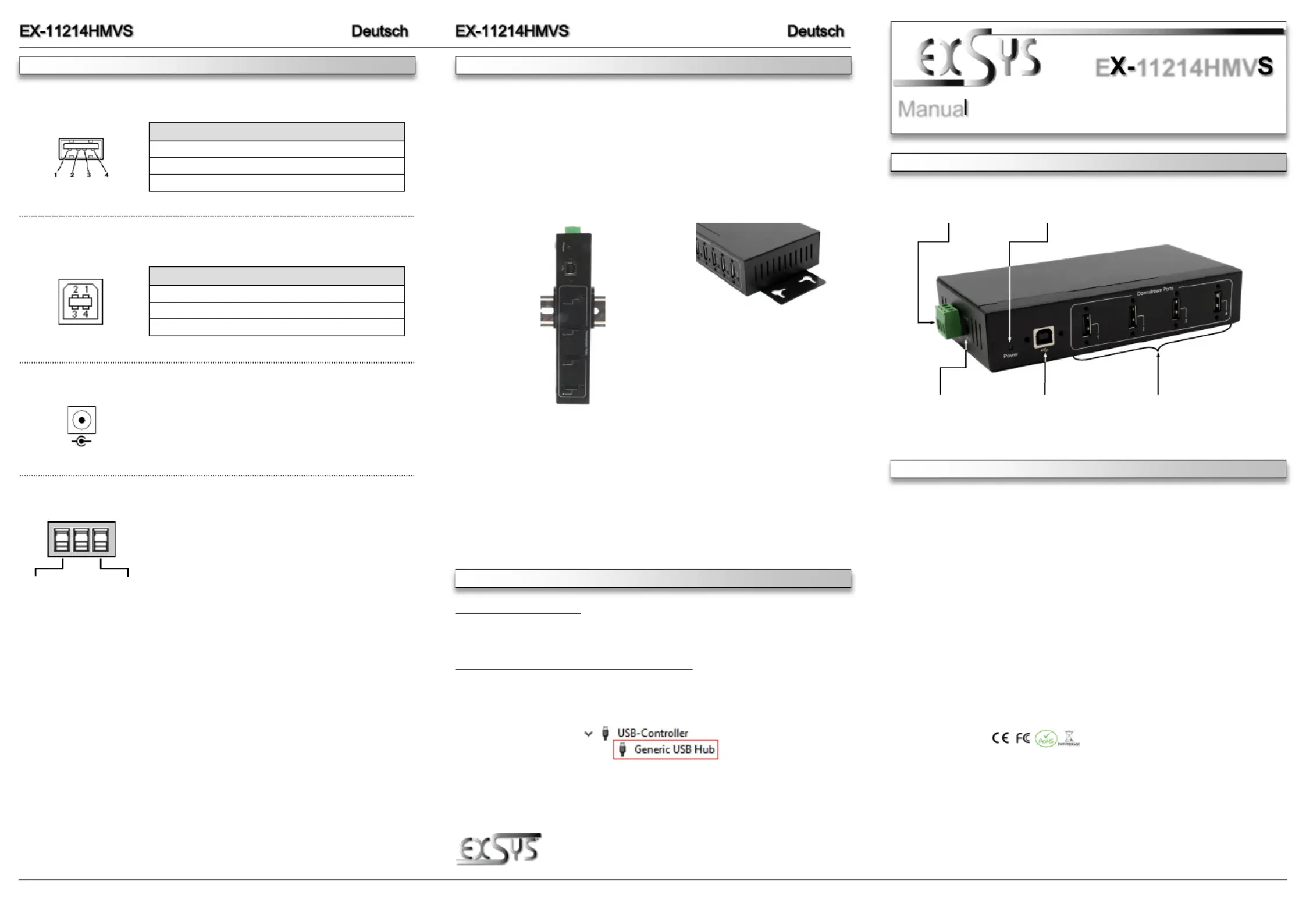

AUFBAU
Anleitun
Vers. 1.0 / 15.09.22
E11214HMV
Kompatibilität:USB 1.1, 2.0 & 3.2
Betriebssysteme:Alle Betriebssysteme
Anschlüsse:4x USB 2.0 ABuchse, 1x USB 2.0 BBuchse, 1x DCBuchse 5V, ---
- 1x Terminal Block 936V
Lieferumfang:11214HMVS, Netzteil (5V/2A), USB 2.0 Kabel, DINRail Kit, EX--
Wandmontagehalterung, Anleitung
Zertifikate:
1x USB 2.0
Upstream BBuchse -
4x USB 2.0
Downstream ABuchse -
Betriebs LED
5V DCBuchse für -
im Lieferumfang
enthaltenen Netzteil
936V TBlock für optional --
erhältliches Netzteil
HARDWAREINSTALLATION
DRIVER INSTALLATION
Because there are large differences between PCs, we can give you only a general installation ’
guide for the EX11214HMVS. Please refer your computers reference manual whenever in -’
doubt.
1.--Install the EX11214HMVS on a mounting rail by using the DINRail Kit or on the wall using
the Wall Mounting Brackets.
2.Connect the USB 2.0 cable with the USB 2.0 Upstream BPort at the EX--11214HMVS.
3.Now connect the power connector of the included power supply to the DCConnector or the -
optionally available power supply to the Terminal Block of the hub and insert the power plug of
the power supply into a power outlet.
4.-- Now connect the other end from the USB 2.0 cable (APlug) to the USB APort at your PC.
All Operating Systems
After the hardware installation the Operating System will recognize the EX11214HMVS auto--
matically and install the drivers.
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „USBController-“the following new entry:
If you see this or a similar information the hub is installed correctly.
CONNECTORS
Der robuste und industrietaugliche EX11214HMVS USBHub im Metallgehäuse ist mit vier --
USBA 2.0 Buchsen ausgestattet. Er unterstützt alle USB--Anschlüsse von 1.1 bis 3.2. Jede USB-
Buchse an der EX-11214HMVS ist zusätzlich verschraubbar. Durch die Stromversorgung über die
DC-Buchse oder den Terminal Block können an jedem USBPort 500mA zur Verfügung gestellt -
werden. Der USB 2.0 Bus unterstützt optimal die Leistung des schnellen Genesys Chipsatz. Der
EX-11214HMVS gewährleistet so eine sichere Datenübertragung und exzellente Performance von
bis zu 480Mbit/s. Er unterstützt nur den SelfPowered Modus und somit ist es zwingend erforder--
lich ein externes Netzteil anzuschließen. Zusätzlich ist der EX-11214HMVS mit einem 15KV ESD
Überspannungsschutz ausgestattet. Der EX11214HMVS unterstützt die Norm IP30. Im Lieferum--
fang ist ein DIN-Rail Kit für die Installation auf einer Tragschiene und Wandmontagehalterungen für
eine Montage an eine Wand enthalten. Das DINRail Kit wird mit zwei Schrauben auf der Rückseite -
festgeschraubt. Die Wandmontagehalterungen können ohne Schrauben an den Seiten des EX-
11214HMVS befestigt werden.
Switzerland:
EXSYS Vertriebs GmbH
Dübendorfstrasse 17
8602 Wangen
www.exsys.ch
Germany:
EXSYS Vertriebs GmbH
Industriestrasse 8
61449 Steinbach
www.exsys.de
USB 2.0 BPort:-
USB 2.0 APort:-
5V DCConnector:-
ATTENTION!
Only for use with included power supply or another
compliant power supply!
-
+
9V to 36V TBlock:-
ATTENTION!
Please pay attention to the correct polarity!
Never connect the power supply to the terminal block
while it is switched on!
+V- V
USB 2.0 APort-
PinSignalPinSignal
1VCC3DATA+
2DATA4GND-
USB 2.0 BPort-
PinSignalPinSignal
1VCC3DATA+
2DATA4GND-
Mounting of the DINRail Kit with -
two screws on the rear side
Mounting the Wall Mounting Bracket
on the sides
