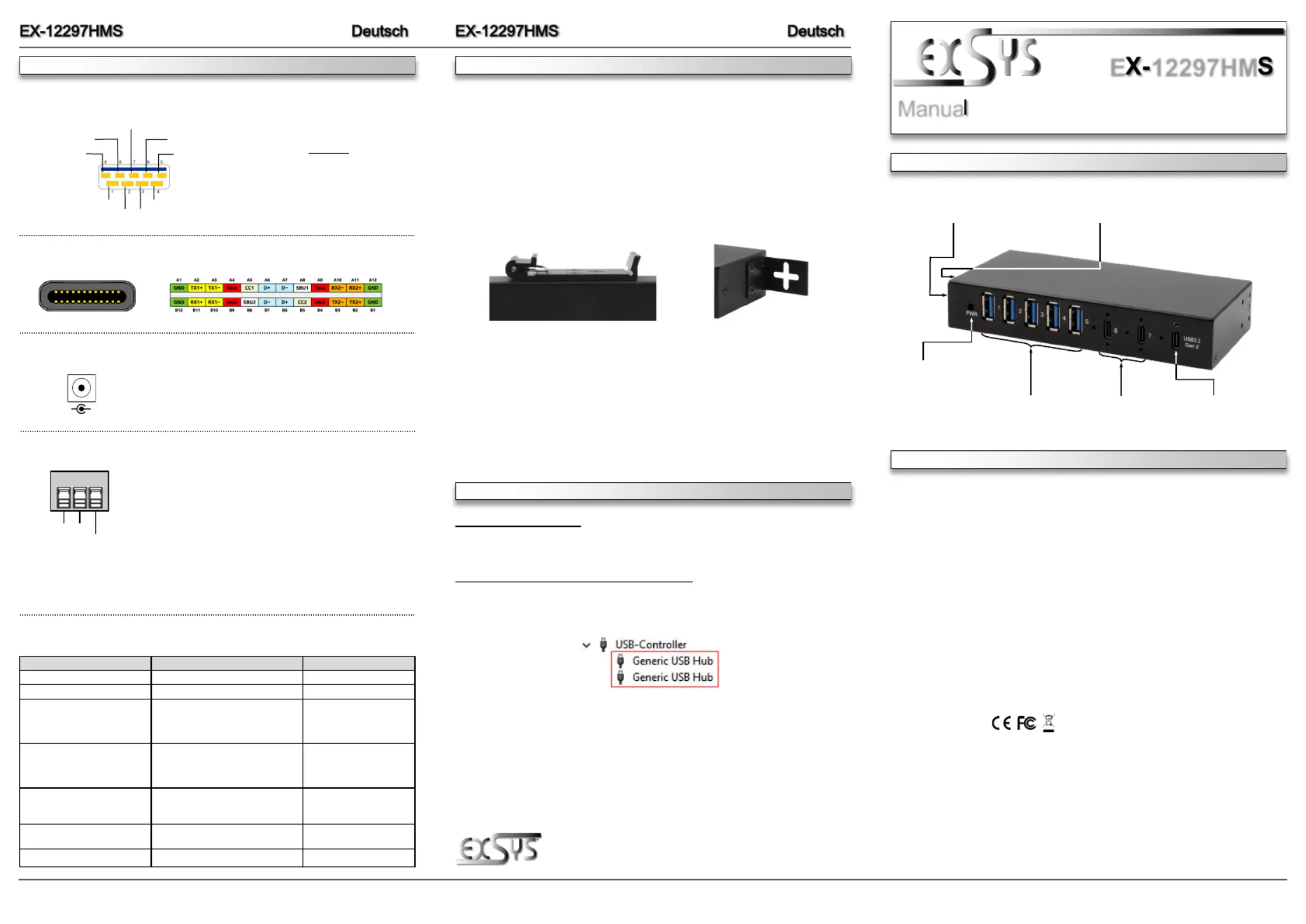

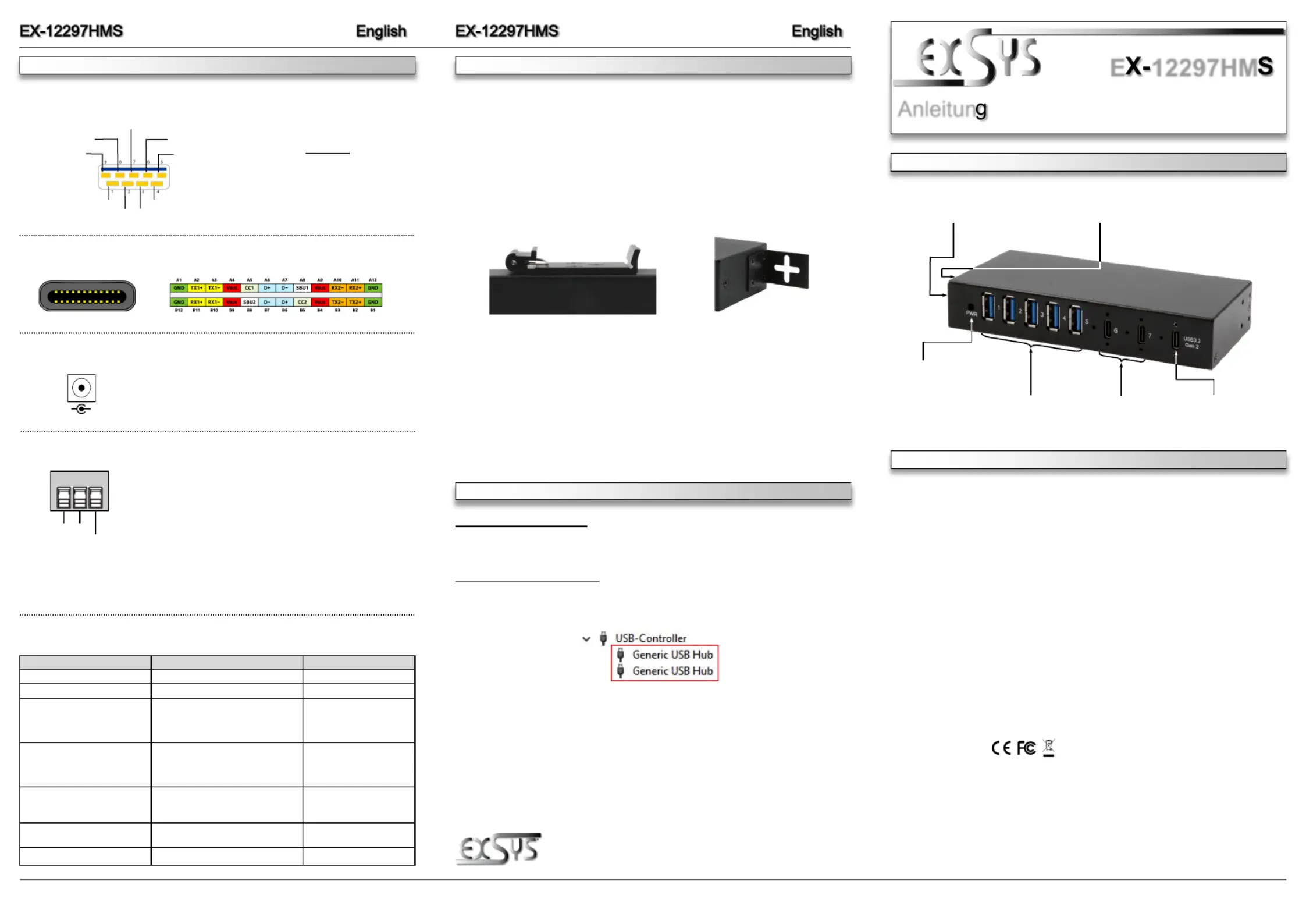

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Anleitun

Vers. 1.0 / 01.10.23

E12297HM

Kompatibilität:USB 1.1, 2.0 & 3.0/3.1/3.2

Betriebssysteme:Alle Betriebssysteme

Anschlüsse:2x USB 3.2 Gen 2x1 CBuchse, 5x USB 3.2 Gen 1 ABuchse--

--- 1x DCBuchse 930V, 1x Terminal Block 930V

Lieferumfang:12297HMS, Netzteil (12V/5A), EX-

- USB 3.2 Gen 2x1 Kabel (verschraubbar) 1 m, DINRail Kit,

Wandmontagehalterung, Anleitung

Zertifikate:

HARDWAREINSTALLATION

DRIVER INSTALLATION

Because there are large differences between PCs, we can give you only a general installation ’

guide for the EX12297HMS. Please refer your computers reference manual whenever in -’

doubt.

1.--Install the EX12297HMS on a mounting rail by using the DINRail Kit or on the wall using

the Wall Mounting Brackets.

2.Connect the USB 3.2 Gen 2x1 cable with the USB 3.2 Gen 2x1 Upstream CPort at the EX--

12297HMS.

4.Now connect the power connector of the supplied power supply to the DC socket of the

hub or connect a compatible DIN rail power supply to the terminal block. Then plug the

mains plug of the power supply unit into a wall socket.

5.--Now connect the other end from the USB 3.2 Gen 2 cable (CPlug) to the USB CPort at

your PC.

All Operating Systems

After the hardware installation the Operating System will recognize the EX12297HMS -

automatically and install the drivers.

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „USBController-“the following new entry:

If you see this or a similar information the hub is installed correctly.

CONNECTORS

Switzerland:

EXSYS Vertriebs GmbH

Dübendorfstrasse 17

8602 Wangen

www.exsys.ch

Germany:

EXSYS Vertriebs GmbH

Industriestrasse 8

61449 Steinbach

www.exsys.de

Mounting of the DINRail Kit with -

three screws on the rear side

Mounting the Wall Mounting

Bracket with four screws on

each side

Der robuste und industrietaugliche EX12297HMS ist ein USB 3.2 Gen 2x1 MetallHub für bis --

zu sieben Endgeräte, der an der Wand oder auf einer Hutschiene montiert werden kann. Er wird

über ein USBC Kabel mit dem HostPC verbunden und verfügt über zwei USBC 3.2 Gen 2x1 ---

Ports und fünf USBA 3.2 Gen 1 Ports für Endgeräte. Die beiden USBC Ports bieten eine --

hervorragende Performance von bis zu 10 Gbit/s (SuperSpeed USB 10Gbps), während die

Datenübertragung an den fünf USBA Ports bis zu 5 Gbit/s (SuperSpeed USB 5Gbps) beträgt. -

Über die externe Stromversorgung können bei einer Maximalleistung von 56 Watt bis zu 2.5 A

pro Port zur Verfügung gestellt werden. Dies ermöglicht das problemlose Aufladen von iPhone,

iPad, Smartphone und Tablet. Die Stromversorgung erfolgt über das mitgelieferte

Steckernetzteil oder ein optional erhältliches DINRail Netzteil (SelfPower).--

5x USB 3.2 Gen 1

Downstream APorts -

930V DCBuchse für --

mitgeliefertes Netzteil

930V TBlock für optional --

erhältliches Netzteil

Power LED

2x USB 3.2 Gen 2x1

Downstream CPorts -

1x USB 3.2 Gen 2x1

Upstream CPort-

+9V to +30V DCConnector:-

USB 3.2 Gen 2x1 C- Port:

Attention!

Never plug in with

force or in wrong

direction.

USB 3.2 Gen 1 APort:-

D+D-

StdB_SSTX -

StdB_SSTX+

StdB_SSRX+

StdB_SSRX -

GND_DRAIN

GNDVCC

+9V to +30V TBlock:-

- V

-

+

+V

ATTENTION!

Only for use with the power supply included in the

scope of delivery or another compliant power supply!

ATTENTION!

Please pay attention to the correct polarity!

Never connect power to GND it will destroy your

Hardware!

Never connect the power supply to the terminal block

while it is switched on!

Redundant power supply is possible by simultaneous use of DCConnector and Terminal -

Block!

GND

(Ground)

USBVersionNamingMax. data rate-

USB 1.0Full Speed 12 Mbit/s

USB 2.0Hi-Speed480 Mbit/s

USB 3.2 Gen 1

formerly:

USB 3.1 Gen 1

USB 3.0

USB 5Gbps

formerly:

SuperSpeed USB

5 Gbit/s

USB 3.2 Gen 2x1

formerly:

USB 3.2 Gen 2

USB 3.1 Gen 2

USB 10Gbps

formerly:

SuperSpeed USB 10 Gbps

10 Gbit/s

USB 3.2 Gen 2x2USB 20Gbps

formerly:

SuperSpeed USB 20 Gbps

20 Gbit/s

USB 4 (Version 1)

USB 4.0

USB 40Gbps40 Gbit/s

USB 4 Version 2USB 80Gbps80 Gbit/s

USB versions overview:
