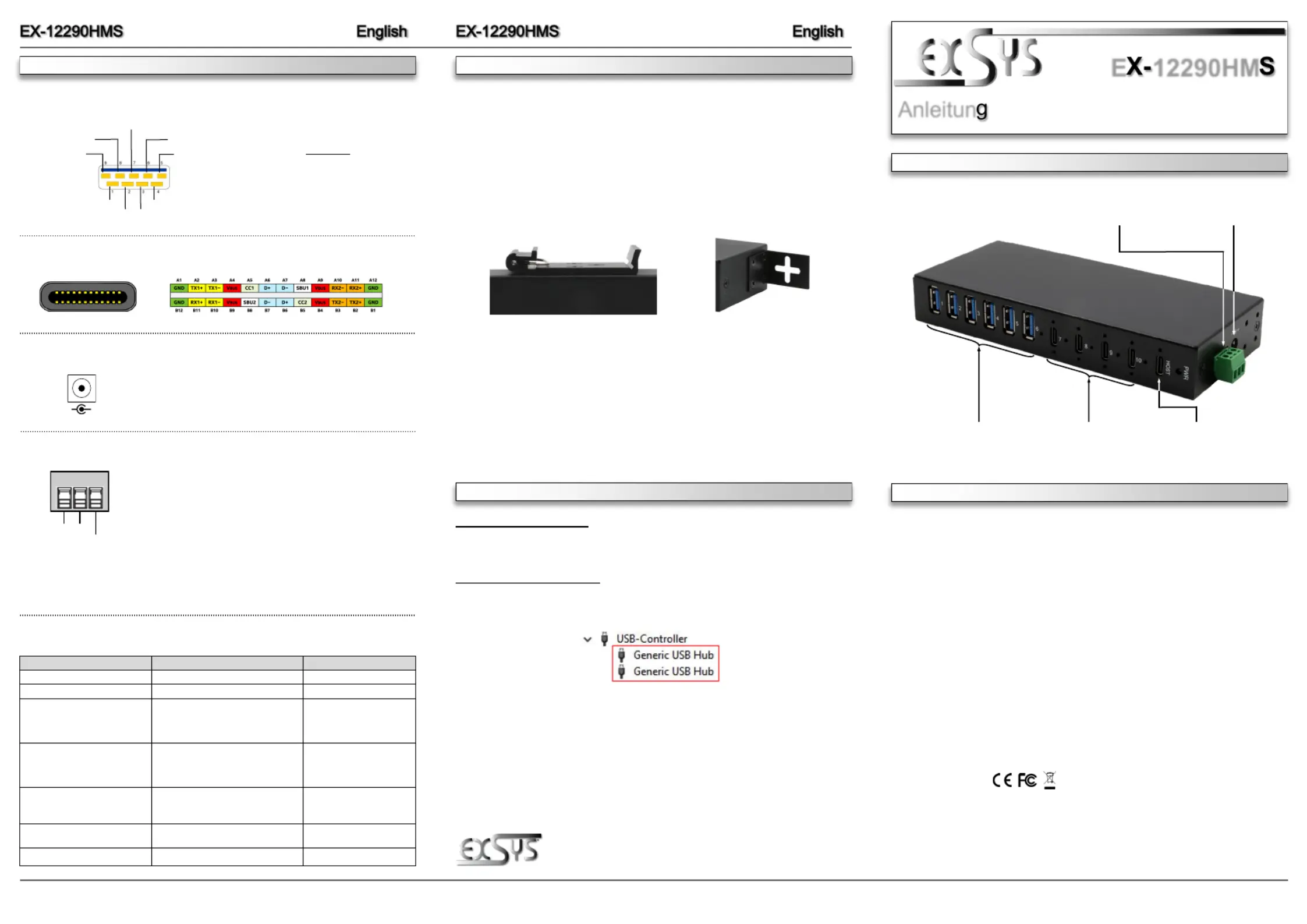

BESCHREIBUNG & TECHNISCHE DATEN
AUFBAU
Anleitun
E12290HM
Kompatibilität:USB 1.1, 2.0 & 3.0/3.1/3.2
Betriebssysteme:Alle Betriebssysteme
Anschlüsse:4x USB 3.2 Gen 2x1 CBuchse, 6x USB 3.2 Gen 1 ABuchse--
--- 1x DCBuchse 924V, 1x Terminal Block 924V
Lieferumfang:12290HMS, Netzteil (24V/3A), EX-
- USB 3.2 Gen 2x1 Kabel (verschraubbar) 1 m, DINRail Kit,
Wandmontagehalterung, Anleitung
Zertifikate:
HARDWAREINSTALLATION
DRIVER INSTALLATION
Because there are large differences between PCs, we can give you only a general installation ’
guide for the EX12290HMS. Please refer your computers reference manual whenever in -’
doubt.
1.--Install the EX12290HMS on a mounting rail by using the DINRail Kit or on the wall using
the Wall Mounting Brackets.
2.Connect the USB 3.2 Gen 2x1 cable with the USB 3.2 Gen 2x1 Upstream C-Port at the EX-
12290HMS.
4.Now connect the power connector of the supplied power supply to the DC socket of the
hub or connect a compatible DINRail power supply to the terminal block. Then plug the -
mains plug of the power supply unit into a wall socket.
5.--Now connect the other end from the USB 3.2 Gen 2 cable (CPlug) to the USB CPort at
your PC.
All Operating Systems
After the hardware installation the Operating System will recognize the EX12290HMS -
automatically and install the drivers.
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „USB-Controller“the following new entry:
If you see this or a similar information the hub is installed correctly.
CONNECTORS
Switzerland:
EXSYS Vertriebs GmbH
Dübendorfstrasse 17
8602 Wangen
www.exsys.ch
Germany:
EXSYS Vertriebs GmbH
Industriestrasse 8
61449 Steinbach
www.exsys.de
Mounting of the DINRail Kit with -
three screws on the rear side
Mounting the Wall Mounting
Bracket with four screws on
each side
Der robuste und industrietaugliche EX12290HMS ist ein USB 3.2 Gen 2x1 MetallHub für bis --
zu zehn Endgeräte, der an der Wand oder auf einer Hutschiene montiert werden kann. Er wird
über ein USBC Kabel mit dem HostPC verbunden und verfügt über vier USBC 3.2 Gen 2x1 ---
Ports und sechs USBA 3.2 Gen 1 Ports für Endgeräte. Die USBC Ports bieten eine --
hervorragende Performance von bis zu 10 Gbit/s (SuperSpeed USB 10Gbps), während die
Datenübertragung an den USBA Ports bis zu 5 Gbit/s (SuperSpeed USB 5Gbps) beträgt. Über -
die externe Stromversorgung können bei einer Maximalleistung von 64 Watt bis zu 2.5 A pro
Port zur Verfügung gestellt werden. Dies ermöglicht das problemlose Aufladen von iPhone,
iPad, Smartphone und Tablet. Die Stromversorgung erfolgt über das mitgelieferte
Steckernetzteil oder ein optional erhältliches DINRail Netzteil (SelfPower).--
6x USB 3.2 Gen 1
Downstream APorts -
924V DCBuchse für --
mitgeliefertes Netzteil
924V TBlock für optional --
erhältliches Netzteil
4x USB 3.2 Gen 2x1
Downstream CPorts -
1x USB 3.2 Gen 2x1
Upstream CPort-
+9V to +24V DCConnector:-
USB 3.2 Gen 2x1 CPort:-
Attention!
Never plug in with
force or in wrong
direction.
USB 3.2 Gen 1 APort:-
D+D-
StdB_SSTX -
StdB_SSTX+
StdB_SSRX+
StdB_SSRX -
GND_DRAIN
GNDVCC
+9V to +24V TBlock:-
- V
-
+
+V
ATTENTION!
Only for use with the power supply included in the
scope of delivery or another compliant power supply!
ATTENTION!
Please pay attention to the correct polarity!
Never connect power to GND it will destroy your
Hardware!
Never connect the power supply to the terminal block
while it is switched on!
Redundant power supply is possible by simultaneous use of DCConnector and Terminal -
Block!
GND
(Ground)
USBVersionNamingMax. data rate-
USB 1.0Full Speed 12 Mbit/s
USB 2.0Hi-Speed480 Mbit/s
USB 3.2 Gen 1
formerly:
USB 3.1 Gen 1
USB 3.0
USB 5Gbps
formerly:
SuperSpeed USB
5 Gbit/s
USB 3.2 Gen 2x1
formerly:
USB 3.2 Gen 2
USB 3.1 Gen 2
USB 10Gbps
formerly:
SuperSpeed USB 10 Gbps
10 Gbit/s
USB 3.2 Gen 2x2USB 20Gbps
formerly:
SuperSpeed USB 20 Gbps
20 Gbit/s
USB 4 (Version 1)
USB 4.0
USB 40Gbps40 Gbit/s
USB 4 Version 2USB 80Gbps80 Gbit/s
USB versions overview:
Vers. 1.0 / 06.03.24
