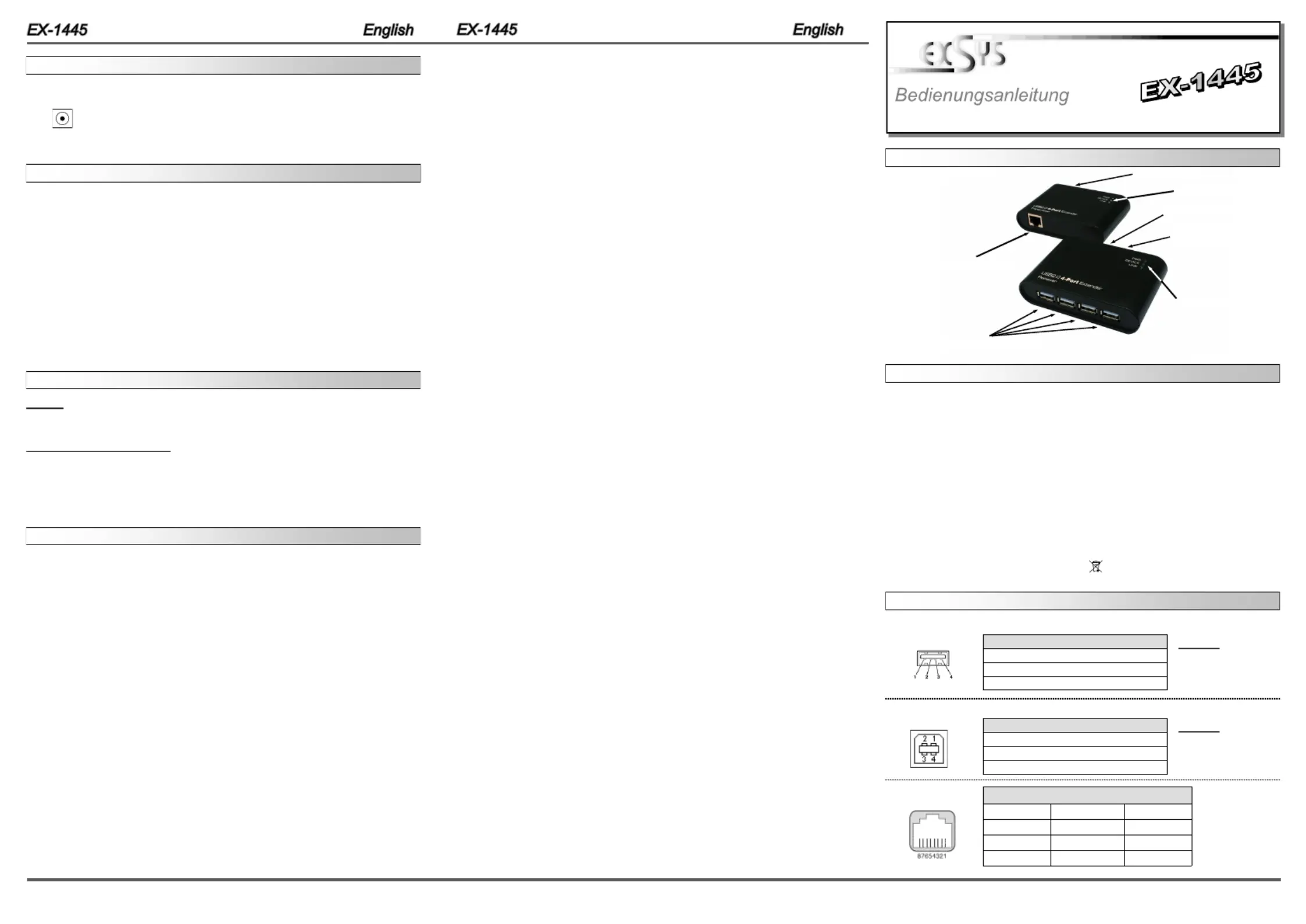

Seite 1/2

Because there are large differences between PC s and network’ ’s, we can give you only a general

installation guide for the EX-1445. Please refer your computer s reference manual or contact your ’

network admin whenever in doubt.

1. At first connect the Transmitter via the included USB cable to the USB port on your PC.

2. Connect a RJ45 patch cable (optional) to the RJ45 port of the Transmitter and connect the

other and of the network cable to the RJ45 port of the Receiver.

3. Now connect the included power supply (5V / 2A) to the 5V connector of the Receiver.

Attention! Please ensure that the included power supply are connected to the Receiver,

otherwise the Receiver are not recognized

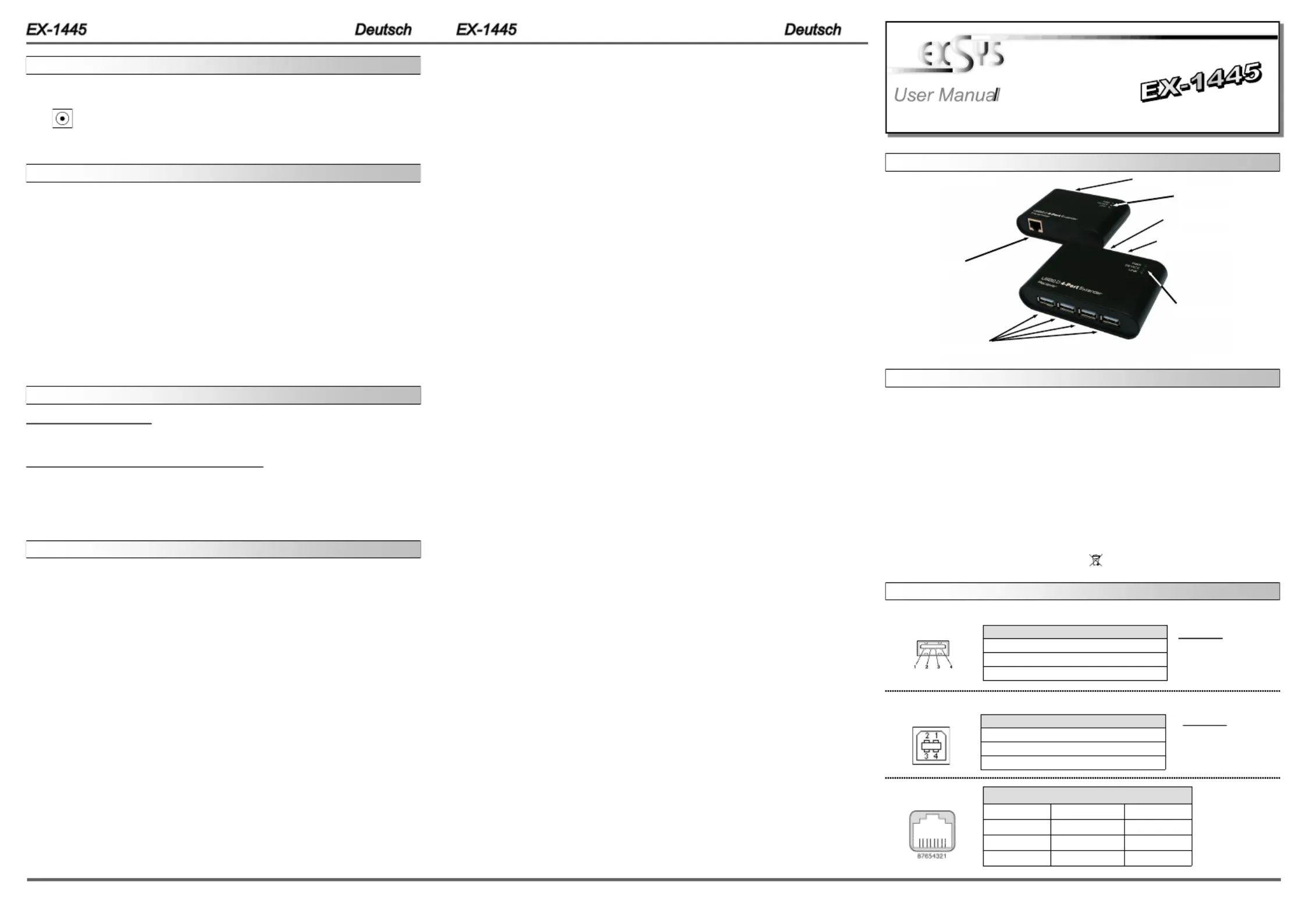

HARDWARE INSTALLATION

AUFBAU

Bedienungsanleitung

Vers. 1.0 / 15.08.14

Die EX 1445 besteht aus einem Transmitter und Receiver. Der Transmitter ist mit einer USB -

B Buchse zum Anschluss an den PC und mit einem RJ45 Anschluss ausgestattet. Der Recei--

ver ist mit vier USB 2.0 A Buchsen für Endgeräte, einem RJ45 Anschluss und einer 5V Buchse -

ausgestattet. Die EX 1445 ermöglicht Ihnen auf einfachste Weise, externe USB Festplatten, -

USB Sticks, USB Scanner, Drucker, Tastaturen etc. über ein Netzwerkkabel anzuschließen. Sie

können 4 USB Geräte an die EX 1445 anschließen. Sie ermöglicht Ihnen somit eine erweiterte -

Flexibilität und Reichweite zum Anschluss der USB Geräte. Durch die externe Stromversorgung

per Netzteil wird der Receiver funktionsfähig und es werden an dem USB Port die vollen

500mA zur Verfügung gestellt. Die Datenübertragungsrate beträgt bis zu 480Mbit/s. Die EX-

1445 ist Plug and Play fähig. Es wird keine Software oder Treiber benötigt.

BESCHREIBUNG & TECHNISCHE DATEN

Kompatibilität: USB 1.1, 2.0 & 3.0 Anschluss

Betriebssysteme: Alle Betriebssysteme

Anschlüsse: 4x USB 2.0 A Buchse, 1x USB 2.0 B Buchse, 2x RJ45 Ethernet, - -

1x 5V Buchse

Lieferumfang: 1445, Anleitung, Netzteil EX-

Zertifikate: / FCC / RoHS / WEEE DE97424562

CECE

ANSCHLÜSSE

RJ45 Anschluss:

USB 2.0 A Buchse-

Pin Signal Pin Signal

1 VCC 3 DATA+

2 DATA 4 GND -

USB 2.0 A Buchse:-

RJ45 Anschluss

Pin Signal Pin Signal Pin Signal

1 BI_DA+ 4 BI_DC+ 7 BI_DD+

2 BI_DA 5 BI_DC 8 BI_DD - - -

3 BI_DB+ 6 BI_DB -

RJ45 Anschluss

Achtung!

Stecker nie umge-

kehrt oder mit

Gewalt einstecken.

DRIVER INSTALLATION

All OS

After the hardware installation the OS will recognize the device automatically and install the

drivers.

CHECK INSTALLED DRIVER

Open the . Now you should see at the following new >Device manager< „ “ USB Controller-

entrys: <Generic USB Hub>.

If you see this or a similar information the device is installed correctly.

Transmitter

Receiver

CLEANING

For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In

the area of the connectors please make sure that no fibres from the cloth remain in the connect-

ors. Attention! Never use a moist or wet cloth for cleaning!

USB B Buchse-

5V DC Buchse

für Netzteil

RJ45 Anschluss

Betriebs LED

4 x USB 2.0 A Buchse-

USB 2.0 B Buchse:-

Achtung!

Stecker nie umge-

kehrt oder mit

Gewalt einstecken.

USB 2.0 B Buchse-

Pin Signal Pin Signal

1 VCC 3 DATA+

2 DATA 4 GND -

ATTENTION!!!

Use only with included power supply!!!

5 Volt Connector:

CONNECTORS

Betriebs LED

Produktspezifikationen

Marke:	EXSYS
Kategorie:	Nicht kategorisiert
Modell:	EX-1445
Breite:	90 mm
Tiefe:	72 mm
Gewicht:	500 g
Produktfarbe:	Schwarz
Höhe:	30 mm
Anzahl USB 2.0 Anschlüsse:	4
Betriebstemperatur:	0 - 55 °C
Relative Luftfeuchtigkeit in Betrieb:	5 - 95 %
Zertifizierung:	CE, FCC
Anzahl Ethernet-LAN-Anschlüsse (RJ-45):	1
Typ:	Netzwerksender & -empfänger
Temperaturbereich bei Lagerung:	-40 - 75 °C
Unterstützt Windows-Betriebssysteme:	Ja
Mac-Kompatibilität:	Ja
Unterstützt Mac-Betriebssysteme:	Ja
Nachhaltigkeitszertifikate:	RoHS
Unterstützte Linux-Betriebssysteme:	Ja
Maximal mögliche Übertragungsstrecke:	50 m
unterstütze Kabeltypen:	Cat5, Cat6
Anzahl RJ-45-Anschlüsse (Sender):	1
