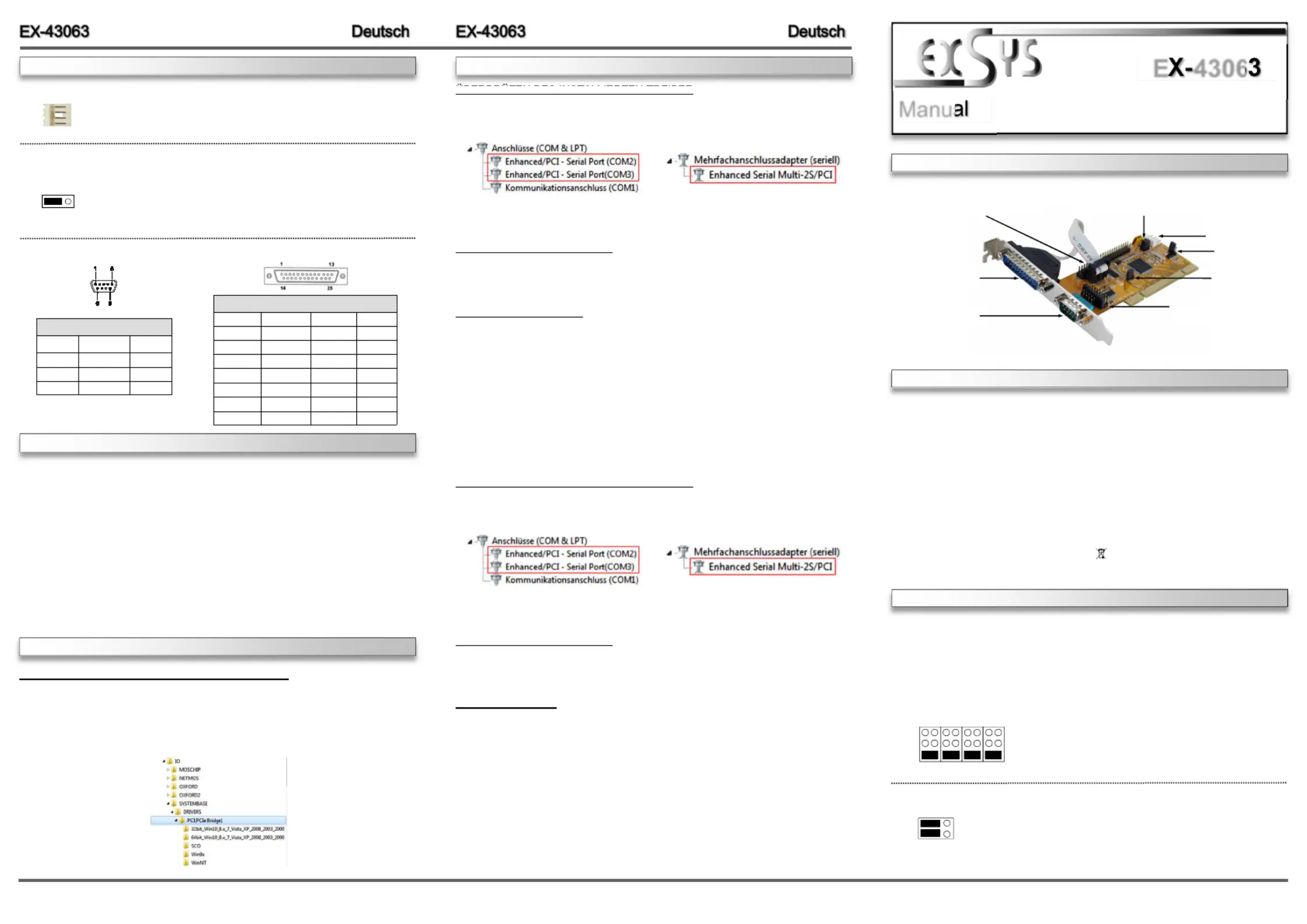

Seite 1/2

6 5 1

JUMPER EINSTELLUNG & ANSCHLÜSSE

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Anleitun

Vers. 1.0 / 02.06.17

E 4306

JUMPER SETTING & CONNECTORS

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „ “ and at Ports (COM & LPT)

„ “ the following new entry's:Multifunction Adapter

If you see this or a similar information the device is installed correctly.

CHANGE PORT NUMBER

If you like to change the port number for example COM3 to COM5, open the „Device Manager”

click at „COM3 Settings ”, „ ” and then „Advance”. There you can change between COM3 till

COM256.

Windows Server 20xx

After completing the hardware installation, the operating system will automatically the card and

install this! If the driver should not be installed automatically, insert the driver CD into you CD-

ROM drive (eg drive D:) and then open the folder „IO/SYSTEMBASE/DRIVERS/PCI(PCIe

Bridge)“. Please select the folder with your operating system and install the driver (see Picture).

Follow the hardware assistant and finish the installation. Restart your PC in any Important!

case after installing the drivers.

Use the following driver for the following Windows Server Version.

Windows Server 2003 = XP Driver

Windows Server 2008 = VISTA Driver

Windows Server 2008R2 = Windows 7 Driver

Windows Server 2012 = Windows 8.x Driver

Windows Server 2012R2 = Windows 10 Driver

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „ “ and at Ports (COM & LPT)

„ “ the following new entry's:Multifunction Adapter

If you see this or a similar information the device is installed correctly.

CHANGE PORT NUMBER

If you like to change the port number for example COM3 to COM5, open the „Device Manager”

click at „COM3 Settings ”, „ ” and then „Advance”. There you can change between COM3 till

COM256.

Linux / SCO Unix

The drivers are located in the following folder on our driver CD:

"IO/SYSTEMBASE/DRIVERS/PCI(PCIe Bridge)/SCO"

Because each individual distribution and kernel version of Linux is different, sadly we cant

provide a installation instruction. Please refer to the installation manual for standard IO ports

from your Unix/Linux version! In some newer versions of Linux the card will even be installed

automatically after starting Linux.

DRIVER INSTALLATION

S2: 25 Pin Stecker

Seriell Anschluss

S1: 9 Pin Stecker

Seriell Anschluss

Die EX 43063 ist eine 32 Bit PCI Seriell RS 232 Karte mit zwei seriellen FIFO 16C550 Ports, für - - -

den Anschluss von High Speed seriellen RS 232 Peripherie Geräten (z.B. Modem, Plotter - -

usw.). Die EX 43063 nutzt den 16C550 UART Chipsatz, der die neueste High Speed Interface- - - -

Technologie beinhaltet. Die Karte gewährleistet so eine sichere Datenübertragung und exzel-

lente Performance von bis zu 115KBaud/s für jedes angeschlossene serielle Gerät! Sie unter-

stützt den 32 und 64 Bit PCI bzw. PCI X Bus mit 5 Volt und 3,3 Volt. Es ist nicht möglich die - - -

I/O Adressen und Interrupts manuell einzustellen, da die Einstellungen der Karte vom System

(BIOS) und beim installieren des Betriebssystems automatisch vorgenommen werden. Es

besteht bei Bedarf die Möglichkeit, +5V oder +12V auf einen von vier möglichen Pins des 9 Pin

& 25 Pin Stecker zu legen (POS System).

Kompatibilität: PCI oder PCI X, 33Mhz -

Betriebssysteme: Windows NT 4.0/ 9x/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Linux

Anschlüsse: 1x 9 Pin Seriell D Sub Stecker, 1x 25 Pin Seriell D Sub Stecker - -

Lieferumfang: EX 43063, Treiber CD, Anleitung -

Zertifikate:

CECE

/ FCC / RoHS / WEEE DE97424562 / WHQL

Mit der EX 43063 haben Sie die Möglichkeit +5V oder +12V auf einen der folgenden vier Pins -

der Stecker und zu konfigurieren:S1 S2

Achtung! Nur konfigurieren wenn für das Peripheriegerät wirklich +5Volt oder +12Volt benötigt

wird. Für normale Anwendung den Jumper nicht verändern, sonst werden Ihre Geräte beschä-

digt!

JP6 & JP7:

(S1 & S2)

+5V

+12V

DIS

Pin 9 Pin 8 Pin 4 Pin 1

Achtung! Es darf pro Pin immer nur eine Spannung eingestellt

werden!

+5V: +5V auf den jeweiligen Pin des Anschlusses

+12V: +12V auf den jeweiligen Pin des Anschlusses

DIS: (Werkseinstellung)Keine Spannung auf dem Anschluss

JP8:

JP8 gesetzt auf = +5 oder +12V kommt vom PCI Bus PCI -(Werkseinstellung)

JP8 gesetzt auf = +5 oder +12V kommt vom PC Netzteil AUX

PCI AUX

+5V

+12V

If you are ready with the jumper settings, please proceed with the following installation instructions.

Because there are large differences between PC’s, we can give you only a general installation

guide. Please refer to your computer’s reference manual whenever in doubt.

1. Turn off the power to your computer and any other connected peripherals.

2. Remove the mounting screws located at the rear and/ or sides panels of your Computer and

gently slide the cover off.

3. Locate an available expansion slot and remove its covers from the rear panel of your comput-

er. Make sure it is the right expansion slot for the card (see card description)

4. Align the card with the expansion slot, and then gently but firmly, insert the card. Make sure

the card is seated and oriented correctly. Never insert the card by force!

5. Then connect the card with a screw to the rear panel of the computer case.

6. Gently replace your computer’s cover and the mounting screws.

DB 9M:

Pin Signal Pin Signal Pin Signal

1 CDC 4 DTR 7 RTS

2 RXD 5 GROUND 8 CTS

3 TXD 6 DSR 9 RI

Serial 9 Pin D-SUB Connector

Windows NT 4.0/ 9x/ 2000/ XP/ Vista/ 7/ 8.x/ 10

After completing the hardware installation, the operating system will automatically the card and

install this! If the driver should not be installed automatically, insert the driver CD into you CD-

ROM drive (eg drive D:) and then open the folder „IO/SYSTEMBASE/DRIVERS/PCI(PCIe

Bridge)“. Please select the folder with your operating system and install the driver (see Picture).

Follow the hardware assistant and finish the installation. Important! Restart your PC in any

case after installing the drivers.

HARDWARE INSTALLATION

DRIVER INSTALLATION

DIS (Factory Setting) = The function PME is disable.

ENA = The function PME is enable. Now the card can be activate

the computer through the serial ports.

But this should not be adjusted for standard applications.

DIS | ENA

JP3:

J7:

1 +5V

2 GND

3 GND

4 +12V

For aux power (JP8), J7 must be connected to pc power supply! If not

the card won’t work.

JP3: PME Ein/Aus

JP7: Power auf Pin 1,4,8,9

des 9 Pin Stecker Ein/Aus

JP6: Power auf Pin 1,4,8,9

des 9 Pin Stecker Ein/Aus

JP8: Jumper für die Stromquelle

- (Netzteil oder PCI Express Bus)

JP5: LPT Ein/Aus

Keine Funktion!

J7: Anschluss für Strom

vom PC Netzteil

DB25M:

Serial 25 Pin D-SUB Connector

Pin Signal Pin Signal Pin Signal Pin Signal

1 GROUND 8 DCD 15 NC 22 RI

2 TXD 9 NC 16 NC 23 NC

3 RXD 10 NC 17 NC 24 NC

4 RTS 11 NC 18 NC 25 NC

5 CTS 12 NC 19 NC

6 DSR 13 NC 20 DTR

7 GND 14 NC 21 NC

Produktspezifikationen

Marke:	EXSYS
Kategorie:	Nicht kategorisiert
Modell:	EX-43063
Breite:	125 mm
Tiefe:	39 mm
Gewicht:	200 g
Betriebstemperatur:	0 - 55 °C
Relative Luftfeuchtigkeit in Betrieb:	5 - 95 %
Zertifizierung:	CE, FCC
Betriebsanleitung:	Ja
Plug & Play:	Ja
Eingebaut:	Ja
Temperaturbereich bei Lagerung:	-40 - 75 °C
Unterstützt Windows-Betriebssysteme:	Ja
Serielle Schnittstelle:	RS-232
Nachhaltigkeitszertifikate:	RoHS
Unterstützte Linux-Betriebssysteme:	Ja
Hostschnittstelle:	PCI
Unterstützte Server-Betriebssysteme:	Windows 2000 Server, Windows Server 2003, Windows Server 2003 x64, Windows Server 2008, Windows Server 2008 x64, Windows Server 2012 R2
Ausgangsschnittstelle:	Seriell
Datenbits:	5, 6,7, 8
Stop bits:	1, 1.5, 2
