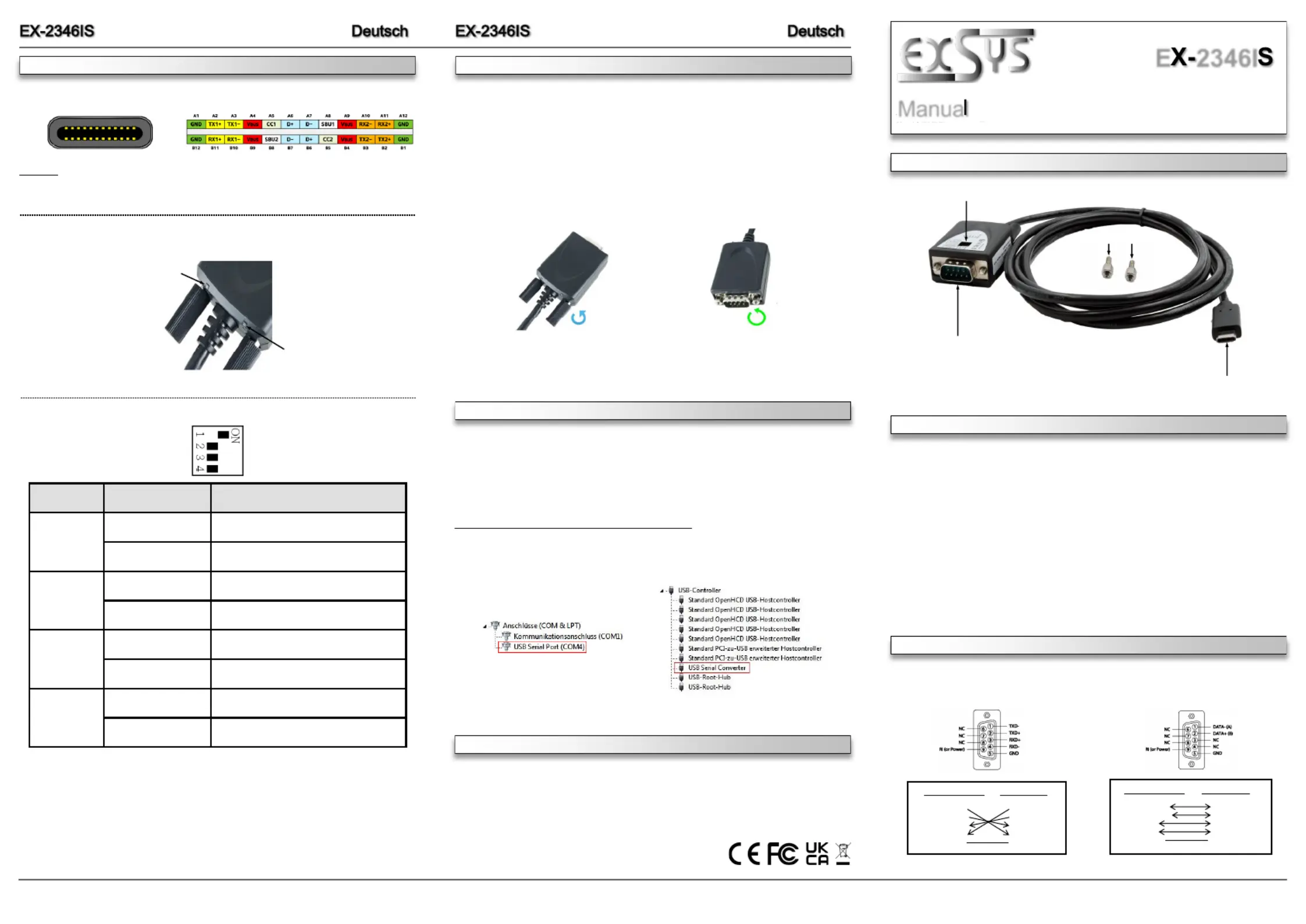

Seite 1/2
6 5
Das USB C zu seriell EX 2346IS stellt eine serielle RS 422/485 High Performance UART - - -
16C550 Schnittstelle mit 15KV ESD Überspannungsschutz und 4.0KV Isolation zur Verfügung.
Es wurde entwickelt um serielle Geräte am USB C Port eines PCs, Servers oder einer -
Workstation anzuschließen. Durch die einfache Installation am USB Port muss der Rechner -
nicht geöffnet werden und der Konverter kann bei laufendem Betrieb installiert werden. Die
Rändelschrauben können durch die beiden mitgelieferten Muttern ersetzt werden, wenn das
anzuschließende Kabel über Schrauben verfügt. Zusätzlich wird ein 9 Pin Adapter zu 5 Pin
Terminal Block mitgeliefert. Das Kabel bietet die perfekte Lösung für den Anschluss von
Barcodescanner, Kartenlesegeräte, Waagen usw.
Kompatibilität: USB 1.1, 2.0, 3.0, 3.1, 3.2
Betriebssysteme: Windows 9.x / ME / 2000 / XP / Vista / 7 / 8.x / 10 / 11 / Server 20xx /
Linux / MAC
Anschlüsse: 1x USB 2.0 C Stecker, 1x 9 Pin Stecker Seriell RS 422/485 - -
Lieferumfang: 2346IS, Adapter 9 Pin Buchse zu 5 Pin Terminal Block, EX-
2x Sechskantmuttern, Anleitung
1
BESCHREIBUNG & TECHNISCHE DATEN
AUFBAU
USB 2.0 C Stecker -
zum Anschluss an PC
S1: 9 Pin Stecker Seriell RS 422/485-
2x Sechskantmuttern
CONNECTORS & DIP SWITCH-
DIP Schalter-
DIP Switch Position Description-
1
ON (Factory Settings) 2 wire RS 485 Mode- -
OFF 4 wire RS 485 or RS 422 Mode - - -
2
ON Reserved for features in future
OFF (Factory Settings) Reserved for features in future
3
ON 120 Ohm TXD Termination Resistor is Enabled
OFF (Factory Settings) 120 Ohm TXD Termination Resistor is Disabled
ON 120 Ohm RXD Termination Resistor is Enabled
4
OFF (Factory Settings) 120 Ohm RXD Termination Resistor is Disabled
DIP Switch:-
ANSCHLÜSSE & DIP SCHALTER-
DB 9M RS 422/485 Anschlussbelegung:-
DB9 (EX-2346IS) DB9 (Endgerät)
1 TXD 1 TCD- -
2 TXD+ 2 TXD+
3 RXD+ 3 RXD+
4 RXD- 4 RXD-
5 GND 5 GND
DB9 (EX 2346IS) DB9 (Endgerät)-
1 DATA- 1 DATA-
2 DATA+ 2 DATA+
3 NC 3 NC
4 NC 4 NC
5 GND 5 GND
RS- -422 und RS 485 4 Draht Anschlussbelegung-
RS- -485 2 Draht Anschlussbelegung
Anleitun
Vers. 1.2 / 22.08.24
E 2346I
Switzerland:
EXSYS Vertriebs GmbH
Dübendorfstrasse 17
8602 Wangen
www.exsys.ch
Germany:
EXSYS Vertriebs GmbH
Industriestrasse 8
61449 Steinbach
www.exsys.de
Italy:
EXSYS Italia Srl
Via Belvedere, 45/B
I 22100 Como -
www.exsys.it

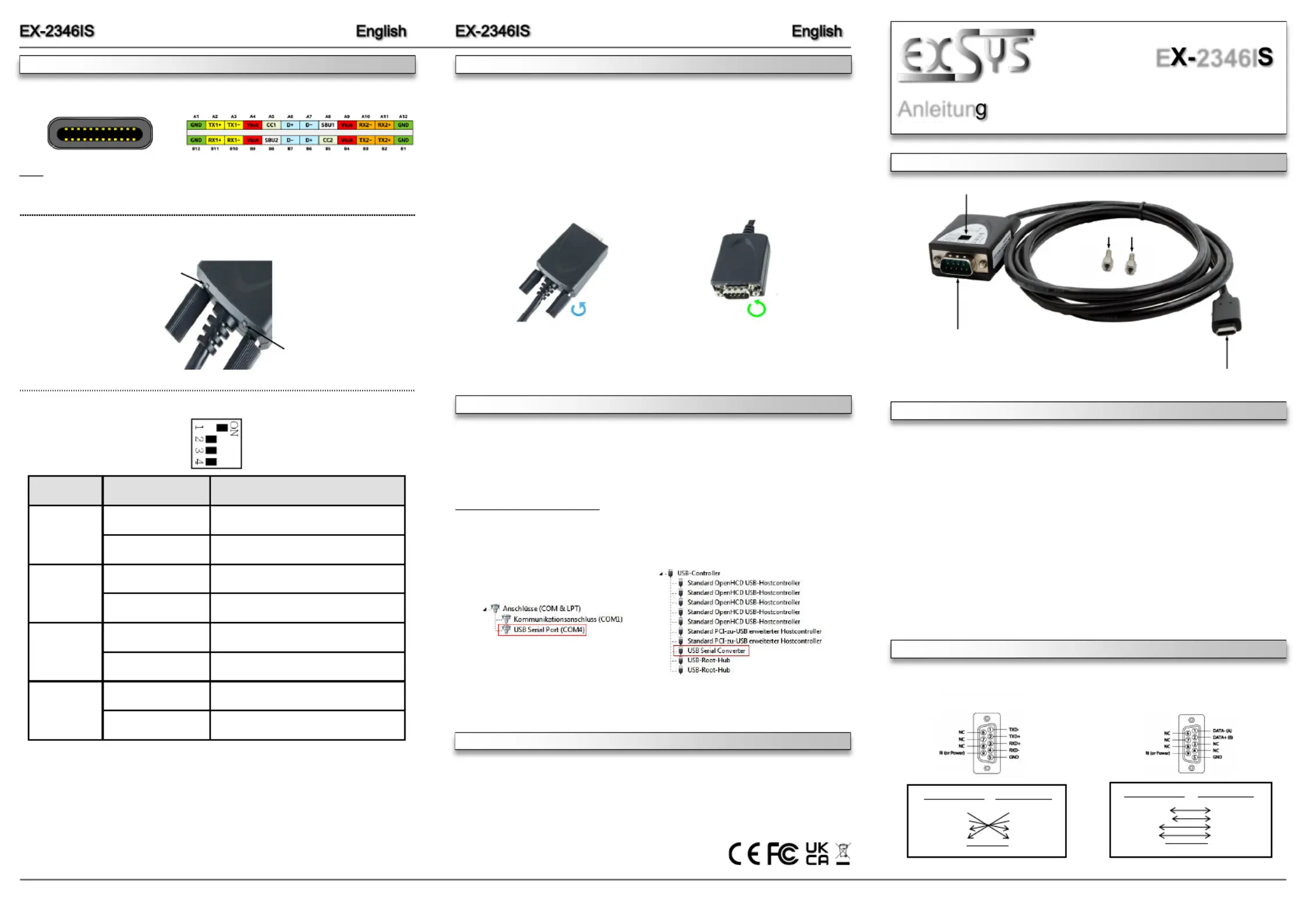

CLEANING
DRIVER INSTALLATION
After the hardware installation, the operating system will recognize the device automatically and
install the drivers. If the driver should not be installed automatically, please download the driver
from our homepage (www.exsys.de / www.exsys.ch) first. Now select the folder with your
operating system and install the driver. Follow the hardware assistant and finish the installation.
Important! Restart your PC in any case after installing the drivers.
CHECK INSTALLED DRIVER
Open the . Now you should see at >Device manager< „Ports (COM & LPT) USB“ and „-
Controller “the following new entry:
If you see this or a similar information the device is installed correctly.
To clean the unit, use only a dry, lint free cloth and apply light pressure to remove dirt. Be -
careful not to leave any fibres of the cloth in the connector area.
Never use a damp or wet cloth for cleaning!
HARDWARE INSTALLATION
Because there are large differences between PCs, we can give you only a general installation
guide. Please refer your computers reference manual whenever in doubt.
1. - - Connect the EX 2346IS USB to the USB A Port at the your PC.
2. -If you would like to screw the serial cable to the 9 Pin connector of the EX 1346IS, then
unscrew the screws (see Picture 1) and screw the supplied hexagon nuts into the holes on
the EX 2346IS (see Picture 2). Now you can attach the serial cable to the EX 1346IS.- -
Picture 1 Picture 2
Remove the Screws Insert the Hexagon Nuts
3. When you are ready you can start your PC and continue with Driver Installation .„ “
Note!
By dual assignment of the pins, the USB Type C plug can be plugged into the port on -
both sides.
USB 2.0 C Plug:-
Status LED‘s:
RXD
TXD
