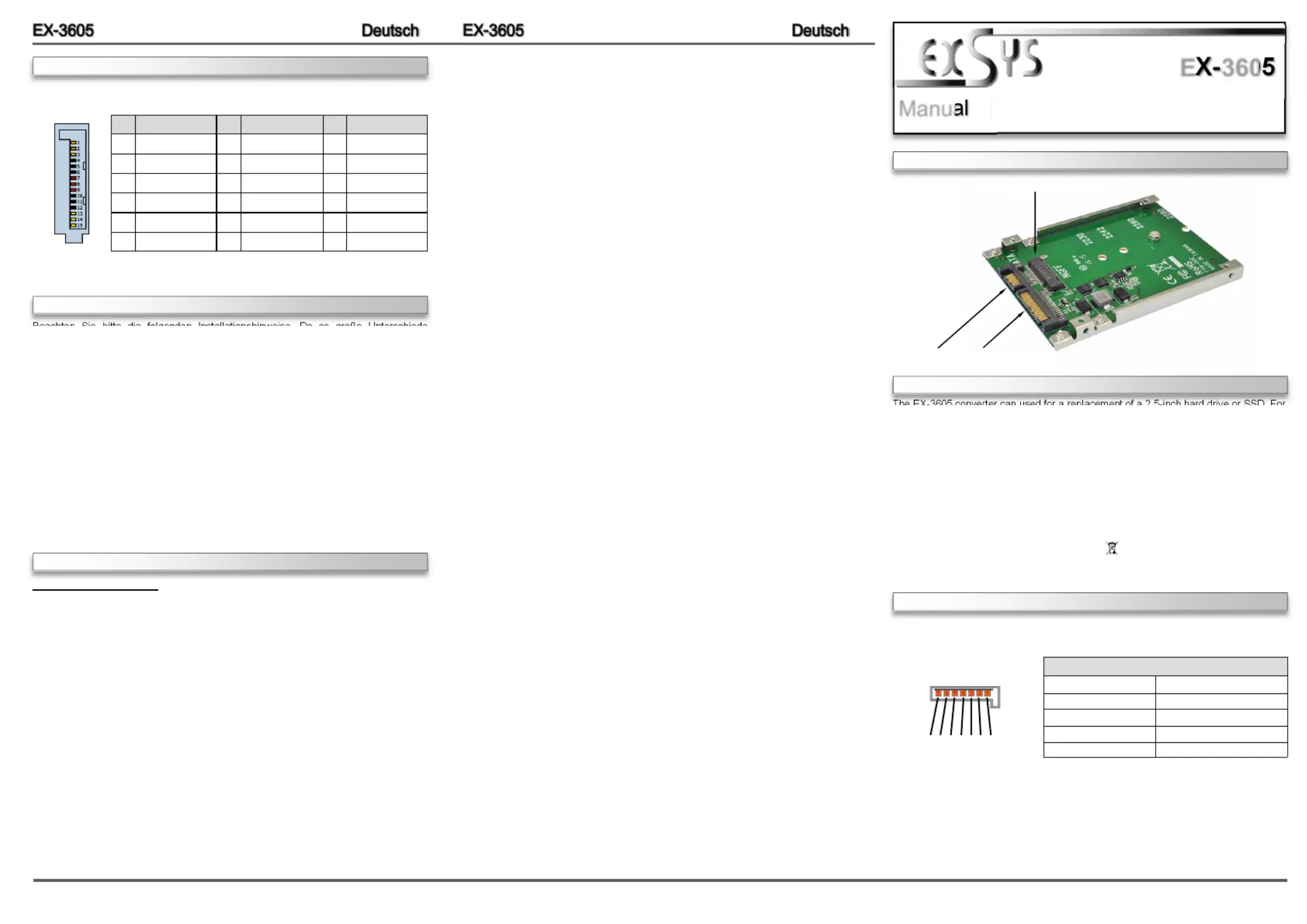

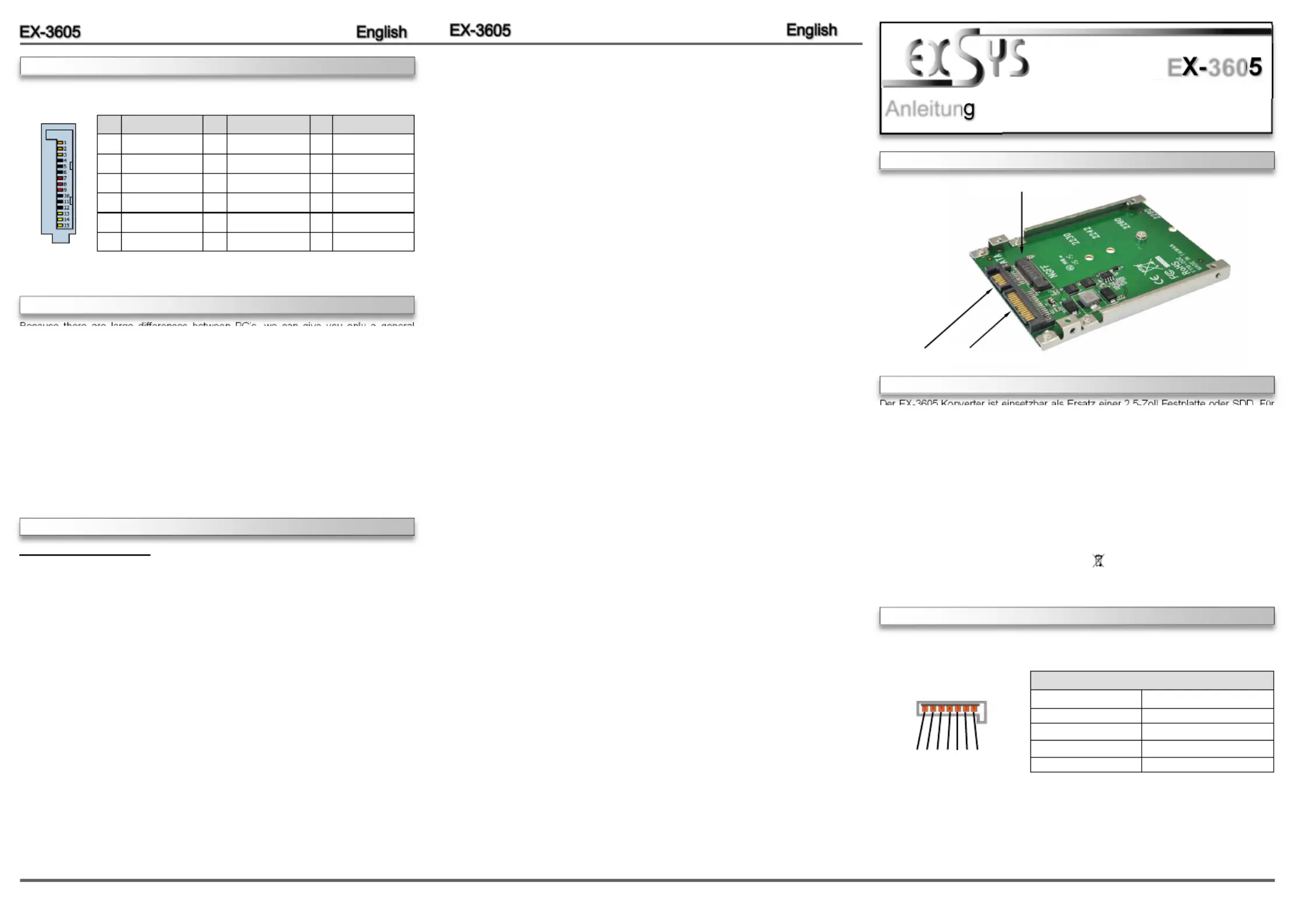

Seite 1/2

Because there are large differences between PC’s, we can give you only a general

installation guide for the EX 3605. Please refer your computer’s reference manual -

whenever in doubt.

1. Turn off the power from your computer and any other connected peripheral.

2. Remove the mounting screws located at the rear and/or sides panels of your Com-

puter case and gently slide the cover off.

3. Locate an available 2.5 inch expansion Slot. -

4. Align the EX 3605 with the expansion Slot, and then gently but firmly, insert the -

converter. Now fix the EX 3605 with the 4 screws which is in the extend of delivery.-

5. Connect the SATA cable to the SATA connector at the EX 3605 and then connect -

the other end of the SATA cable to your mainboard or SATA controller.

6. Gently replace your computer’s cover and the mounting screws.

6 5 1

ANSCHLÜSSE

Der EX 3605 Konverter ist einsetzbar als Ersatz einer 2.5 Zoll Festplatte oder SDD. Für - -

den Anschluss der EX 3605 wird ein SATA Anschluss auf dem Mother Board oder - -

einem SATA Controller benötigt. Die Module M.2 NGFF 2280, 2260 und 2242 können

eingesetzt werden. Es werden Module unterstützt mit B Key sowie auch B+M Key. Die -

EX 3605 gewährleistet eine sichere Datenübertragung bis zu 6GB/s! Es ist nicht mög--

lich die I/O Adressen und Interrupts manuell einzustellen, da die Einstellungen des

Konverter vom System (BIOS) und beim installieren des Betriebssystems automatisch

vorgenommen werden.

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Kompatibilität: M.2 NGFF & SATA

Betriebssysteme: Alle Betriebssysteme

Anschlüsse: 1x 22 Pin SATA und Power, 1x 67 Pin M.2 NGFF

Lieferumfang: EX 3605, 4 Befestigungsschrauben für 2.5“ Rahmen, -

1 Befestigungsschraube für M.2 Module, Anleitung

Zertifikate:

CECE

/ FCC / RoHS / WEEE DE97424562 / WHQL

22 Pin SATA und Power Anschluss

Anleitun

Vers. 1.0 / 02.12.16

E 360

HARDWARE INSTALLATION

DRIVER INSTALLATION

All Operating systems

After the hardware installation, the operating system will recognize the device automati-

cally and install the drivers.

Slot für M.2 NGFF Modul

SATA (Daten):

7 6 5 4 3 2 1

SATA Anschluss

Pin Signal Pin Signal

1 GND 5 B (Empfangsrichtung) -

2 A+ (Senderichtung) 6 B+ (Empfangsrichtung)

3 A (Senderichtung) 7 GND -

4 GND

CONNECTORS

Pin Assignment Pin Assignment

1 3.3 Volt (Orange) 7 5 Volt (pre charge) -

2 3.3 Volt (Orange) 8 5 Volt (Red)

3 3.3 Volt (pre charge) 9 5 Volt (Red) -

Pin Assignment

13 12 Volt (pre - charge)

14 12 Volt (Yellow)

15 12 Volt (Yellow)

4 Ground (Black) 10 Ground (Black)

5 Ground (Black) 11 Reserved

6 Ground (Black) 12 Ground (Black)

SATA (Power):

Produktspezifikationen

Marke:	EXSYS
Kategorie:	Nicht kategorisiert
Modell:	EX-3605
Breite:	69.85 mm
Tiefe:	100.45 mm
Gewicht:	100 g
Produkttyp:	HDD / SSD-Gehäuse
Produktfarbe:	Grün
Höhe:	7 mm
Anzahl der unterstützten Speicherlaufwerke:	1
Unterstützte Speicherlaufwerk-Schnittstellen:	SATA
Größe des Speicherlaufwerks:	2.5 "
