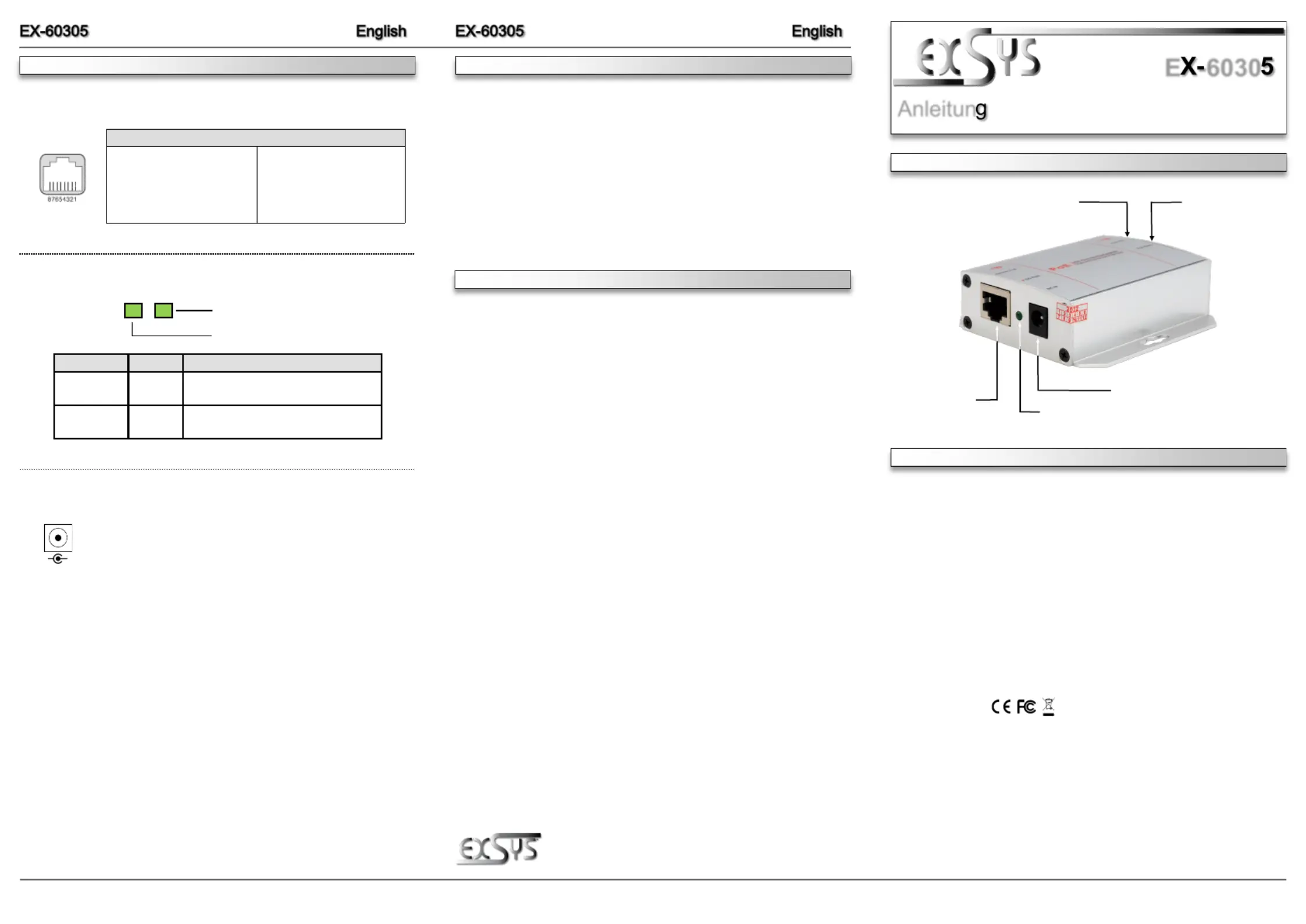

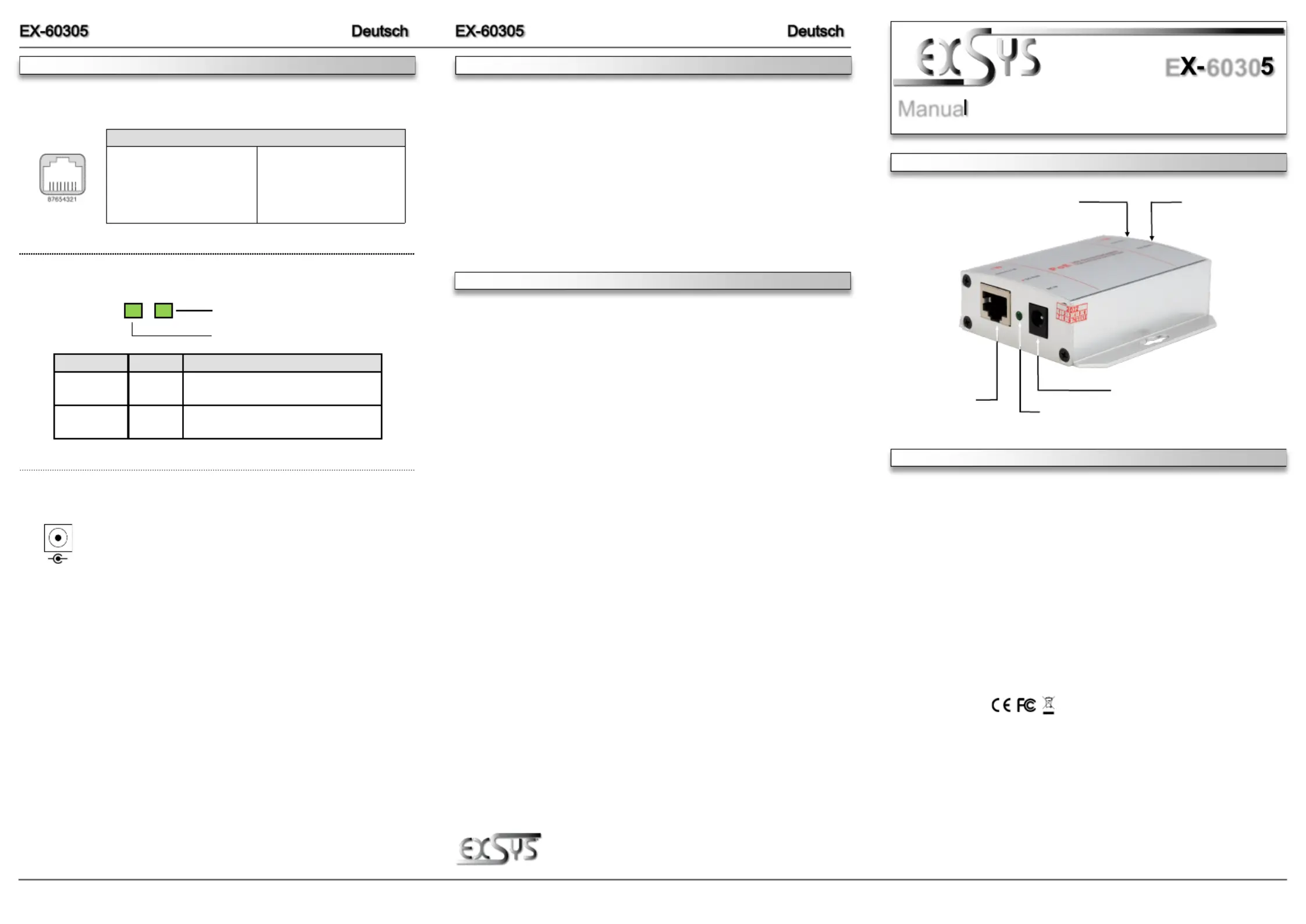

Seite 1/2

DC RUN LED

PoE LEDRUN

6 5

Mit dem Gigabit Ethernet PoE Injektor EX 60305 im Metallgehäuse können Endgeräte wie -

beispielsweise IP Telefone, IP Kameras, WLAN Access Points etc. über das Netzwerkkabel mit - -

Spannung versorgt werden. Er ist konform zum PoE++ Standard IEEE 802.3bt. Die Maximal-

leistung (PD) am PoE Port beträgt im Typ 1 12.95W, im Typ 2 25.5W und bei LTPoE++ 90W.

Die Stromversorgung vom externen Netzteil erfolgt über die +48~57V DC Buchse. Der EX-

60305 gewährleistet eine sichere Datenübertragung und exzellente Performance von bis zu

1000Mbit/s. Das robuste Metallgehäuse ist zur Wandmontage geeignet. Im Lieferumfang ist ein

110W Netzteil enthalten.

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Anleitun

Vers. 1.0 / 01.12.22

E 6030

Kompatibilität: Gigabit Ethernet 10/100/1000Base T -

PoE: IEEE 802.3af/at/bt (PoE++)

PoE (PSE): Typ 1 = 15.4W / Typ 2 = 34.2W / LTPoE++ = 95W

Betriebssysteme: Alle Betriebssysteme

Anschlüsse: 2x RJ45 Buchse, 1x DC Buchse 48~57VDC - -

Lieferumfang: 60305, Netzteil 52V/2.15A, Anleitung EX-

Zertifikate:

HARDWARE INSTALLATION

CONNECTORS & LED'S

Switzerland:

EXSYS Vertriebs GmbH

Dübendorfstrasse 17

8602 Wangen

www.exsys.ch

Germany:

EXSYS Vertriebs GmbH

Industriestrasse 8

61449 Steinbach

www.exsys.de

48V to 57V DC Jack:

ATTENTION!

Please pay attention to the correct polarity!

Status LEDs:

LED Name Color LED Function

DC RUN Green

On: Powered

Off: no power connection

PoE RUN

Green

On: PoE activated

Off: no (PD) device connected

RJ45 Port:

To clean the device, please use only a dry, non fibrous cloth and remove the dirt with light -

pressure. In the area of the connections, please make sure that no fibers of the cloth are left in

the socket. Attention! Never use a moist or wet cloth for cleaning!

CLEANING

Please read the following installation instructions.

1. Connect the power connector of the power supply to the DC Jack and turn on the power

supply.

2. When the power is turned on, the PWR indicator lights up. If the indicator is not lit, check

for proper connection to the power supply.

3. Connect your router to the RJ45 input of the PoE injector.

4. Now connect your PoE PD device to the PoE port.

5. If all cables are connected correctly, the indicators light according to the port status of the

LEDs (page 5).

RJ45 Port

Pin Signal PoE Pin Signal PoE

1 BI_DA+ VCC+ 5 BI_DC VCC+ -

2 BI_DA VCC+ 6 BI_DB VCC - - -

3 BI_DB+ VCC 7 BI_DD+ VCC - -

4 BI_DC+ VCC+ 8 BI_DD VCC - -

RJ45 Downlink (PoE/Daten)-

12- 52V DC Buchse für Netzteil

PoE RUN LED

DC RUN LED

RJ45 Uplink (Daten)-

Produktspezifikationen

Marke:	EXSYS
Kategorie:	Nicht kategorisiert
Modell:	EX-60305
Breite:	80.2 mm
Tiefe:	76.7 mm
Gewicht:	570 g
Produktfarbe:	Grau
Internationale Schutzart (IP-Code):	IP30
Höhe:	25.7 mm
Gleichstrom-Anschluss (DC):	Ja
Betriebstemperatur:	-20 - 55 °C
Relative Luftfeuchtigkeit in Betrieb:	5 - 95 %
Netzstandard:	IEEE 802.3af, IEEE 802.3at, IEEE 802.3bt
Power over Ethernet (PoE):	Ja
Anzahl Ethernet-LAN-Anschlüsse (RJ-45):	2
Ursprungsland:	China
Gehäusematerial:	Metall
Plug & Play:	Ja
Ethernet LAN Datentransferraten:	10,1000,100 Mbit/s
LED-Anzeigen:	Status
Temperaturbereich bei Lagerung:	-40 - 80 °C
Luftfeuchtigkeit bei Lagerung:	5 - 95 %
Stromstecker-Typ:	Typ F
Anzahl enthaltener Produkte:	1 Stück(e)
Ethernet Schnittstellen Typ:	Gigabit Ethernet
Eingangsspannung:	48 - 57 V
Nachhaltigkeitskonformität:	Ja
Nachhaltigkeitszertifikate:	Federal Communications Commission (FCC), CE, RoHS
Verkabelungstechnologie:	10/100/1000
Wandmontage:	Ja
Gesamtleistung Power over Ethernet (PoE):	90 W
Temperatur Betriebsumgebung:	-4 - 131 °F
Power over Ethernet (PoE) Spannung:	- V
Power over Ethernet (PoE) Leistung pro Anschluss:	90 W
