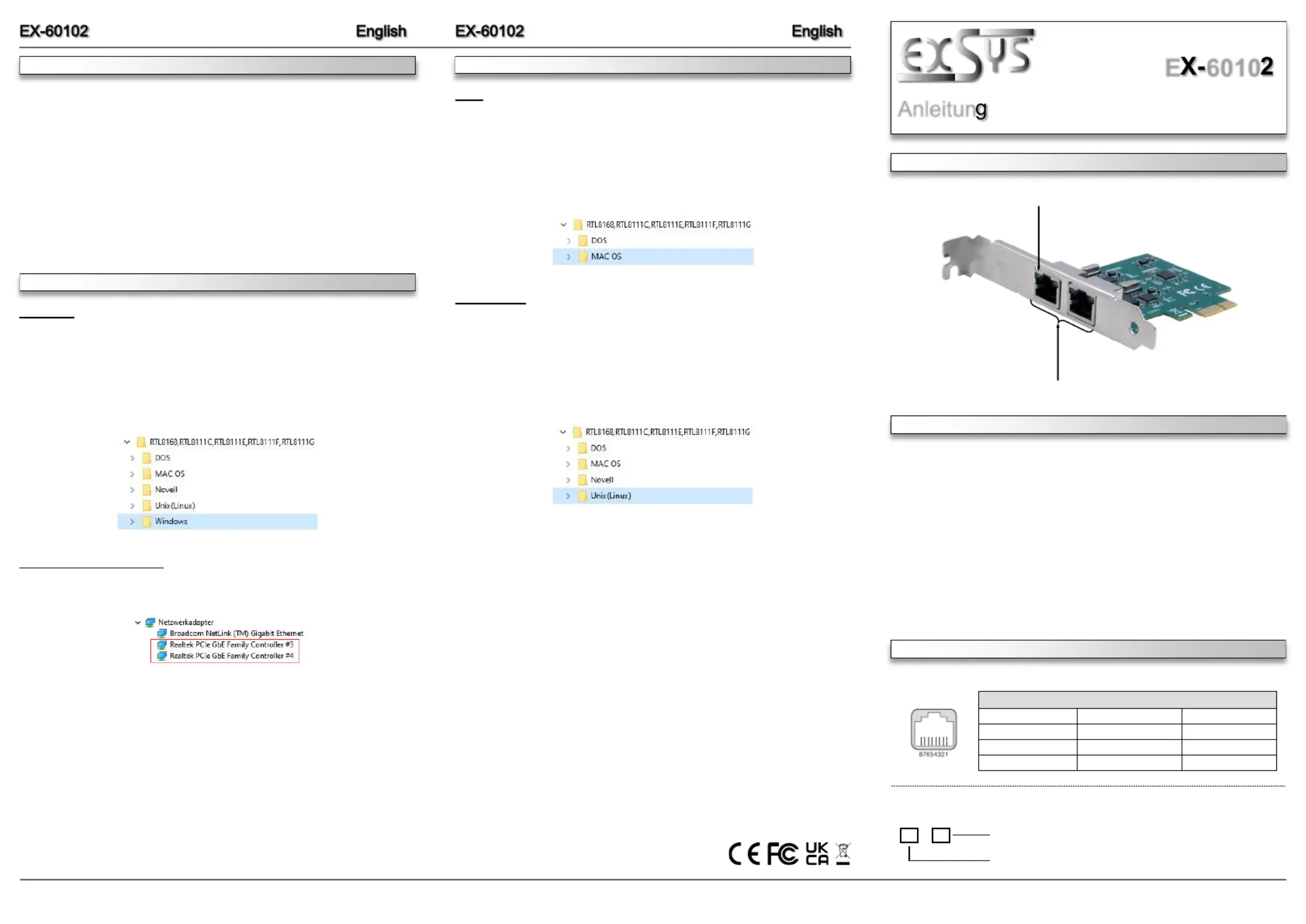

Seite 1/2

6 5 1

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Anleitun

Vers. 1.1 / 11.05.23

E 6010

Die EX 60102 ist eine High Speed Gigabit Ethernet PCI Express Karte. Sie ist mit zwei exter-- - -

nen RJ45 Anschlüssen ausgestattet. Die EX 60102 unterstützt alle PCI Express Slots von x1 - -

bis x16. Der serielle PCI Express Bus unterstützt optimal die Leistung des schnellen Realtek -

Chipsatz. Die EX 60102 gewährleistet so eine sichere Datenübertragung und exzellente Perfor--

mance von bis zu 1 Gbit/s auf beiden Anschlüssen!

2x RJ45 Anschluss

Status LED´s pro Anschluss

Kompatibilität: PCI Express p1-x1 bis x16 -

Betriebssysteme: Windows 98SE / ME Vista / 7 / 8.x / 10 / 11 / Server 20xx / / 2000 / XP /

MAC / Linux / Unix / Novell

Anschlüsse: 2x RJ45 Gigabit Ethernet Anschluss

Lieferumfang: 60102, Low Profile Bügel, Anleitung EX-

ANSCHLÜSSE & LED`S

RJ45 Anschluss:

Status LED´s:

RJ45 Anschluss

Pin Signal Pin Signal Pin Signal

1 BI_DA+ 4 BI_DC+ 7 BI_DD+

2 BI_DA 5 BI_DC 8 BI_DD - - -

3 BI_DB+ 6 BI_DB -

DRIVER INSTALLATION

Windows

After the hardware installation is completed, the operating system automatically detects the card

and installs it! If the drivers should not be installed automatically, you can download the drivers

from our EXSYS website (www.exsys.de or www.exsys.ch). Enter the article number in the

search field and select the appropriate article. Below under "Available Downloads" select the

driver download. Now select the folder of your operating system and install the drivers (see

figure). Follow the installation instructions and complete the installation. Important! Restart your

PC after the installation.

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at the following new „Networkadapter“

entries:

If you see these or a similar information, the device is installed correctly.

HARDWARE INSTALLATION

Please note the following installation instructions. Because there are large differences between the

PC’s, we can give you only a general installation instructions for the EX-60102. Please refer your

computer’s reference manual whenever in doubt.

1. Turn off the power to your computer and any other connected peripherals.

2. Remove the mounting screws located at the rear and/or sides panels of your Computer and

gently slide the cover off.

3. Locate an available PCI Express expansion slot and insert the card. Make sure that the card -

is plugged in correctly.

4. Then attach the card with a screw to the rear panel of the computer.

5. Gently replace your computer’s cover and the mounting screws.

DRIVER INSTALLATION

MAC

After the hardware installation is completed, the operating system automatically detects the card

and installs it! If the drivers should not be installed automatically, you can download the drivers

from our EXSYS website (www.exsys.de or www.exsys.ch). Enter the article number in the

search field and select the appropriate article. Below under "Available Downloads" select the

driver download. Now select the folder of your operating system and install the drivers (see

figure). Follow the installation instructions and complete the installation. Important! Restart your

PC after the installation.

Linux / Unix

After the hardware installation is completed, the operating system automatically detects the card

and installs it! If the drivers should not be installed automatically, you can download the drivers

from our EXSYS website (www.exsys.de or www.exsys.ch). Enter the article number in the

search field and select the appropriate article. Below under "Available Downloads" select the

driver download. Now select the folder of your operating system and install the drivers (see

figure). Follow the installation instructions and complete the installation. Important! Restart your

PC after the installation.

ACT LAN DATA

LINK / Connected

Switzerland:

EXSYS Vertriebs GmbH

Dübendorfstrasse 17

8602 Wangen

www.exsys.ch

Germany:

EXSYS Vertriebs GmbH

Industriestrasse 8

61449 Steinbach

www.exsys.de

Italy:

EXSYS Italia Srl

Via Belvedere, 45/B

I 22100 Como -

www.exsys.it

Produktspezifikationen

Marke:	EXSYS
Kategorie:	Netzwerkkarte / Adapter
Modell:	EX-60102
WLAN:	Nein
Breite:	67 mm
Tiefe:	76 mm
Gewicht:	120 g
Produktfarbe:	Green, Grey
Übertragungstechnik:	Kabelgebunden
Relative Luftfeuchtigkeit in Betrieb:	5 - 90 %
Netzstandard:	IEEE 802.1Q, IEEE 802.1p, IEEE 802.3, IEEE 802.3ab, IEEE 802.3u, IEEE 802.3x
Zertifizierung:	FCC
Vollduplex:	Ja
Anzahl Ethernet-LAN-Anschlüsse (RJ-45):	2
Ursprungsland:	China
Betriebsanleitung:	Ja
Maximale Datenübertragungsrate:	1000 Mbit/s
Ethernet LAN Datentransferraten:	10,100,1000 Mbit/s
Eingebaut:	Ja
LED-Anzeigen:	Ja
Unterstützt Windows-Betriebssysteme:	Ja
Jumbo Frames Unterstützung:	Ja
Schnittstelle:	Ethernet
Komponente für:	PC
Ethernet Schnittstellen Typ:	Gigabit Ethernet
Nachhaltigkeitskonformität:	Ja
Nachhaltigkeitszertifikate:	CE
Verkabelungstechnologie:	10/100/1000BaseT(X)
Unterstützte Linux-Betriebssysteme:	Ja
Montageblöcke enthalten:	Ja
Jumbo-Frames:	9000
Hostschnittstelle:	PCI Express
Wake-on-LAN bereit:	Ja
Chipsatz:	Realtek RTL8111F
Ethernet/LAN:	Ja
